1、简介

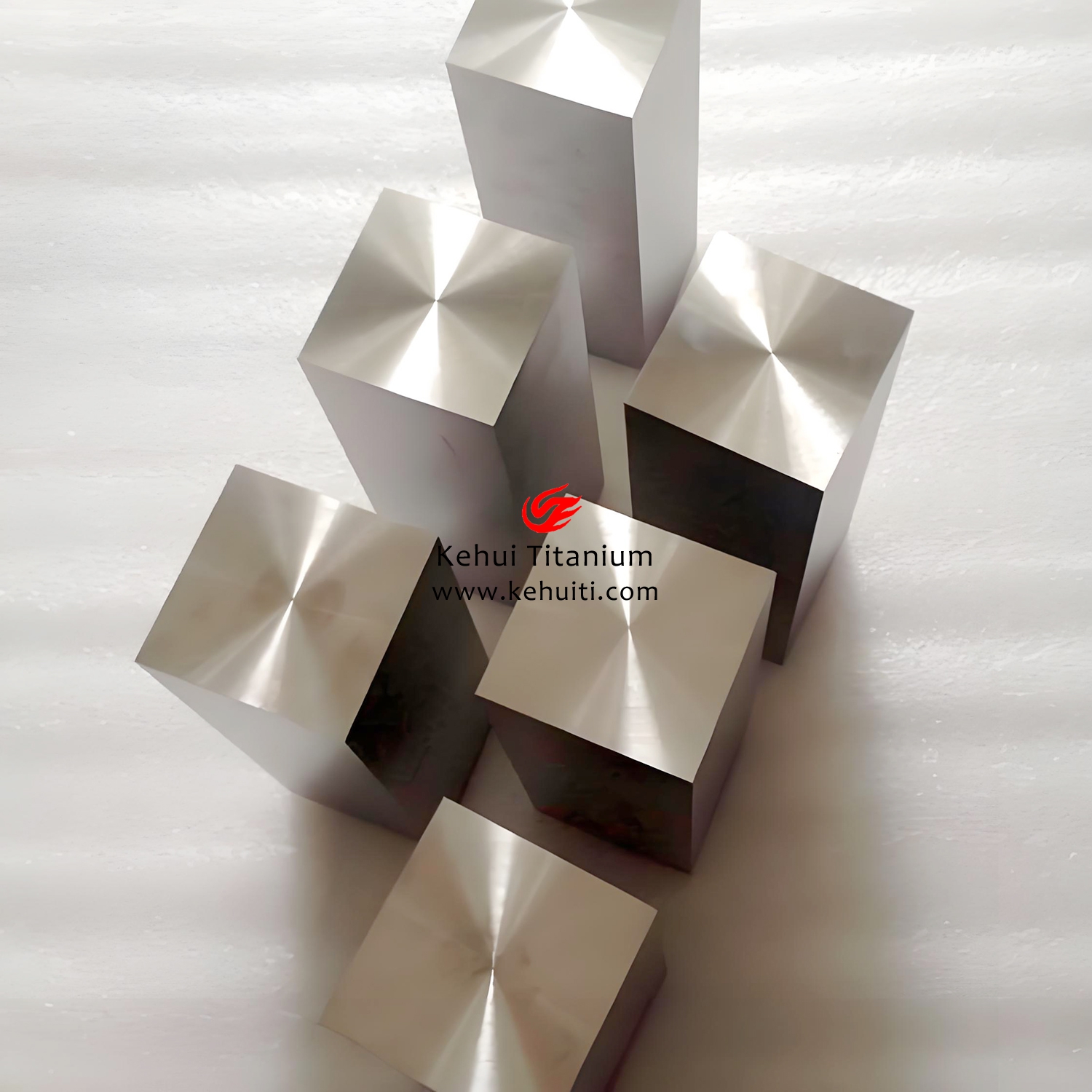

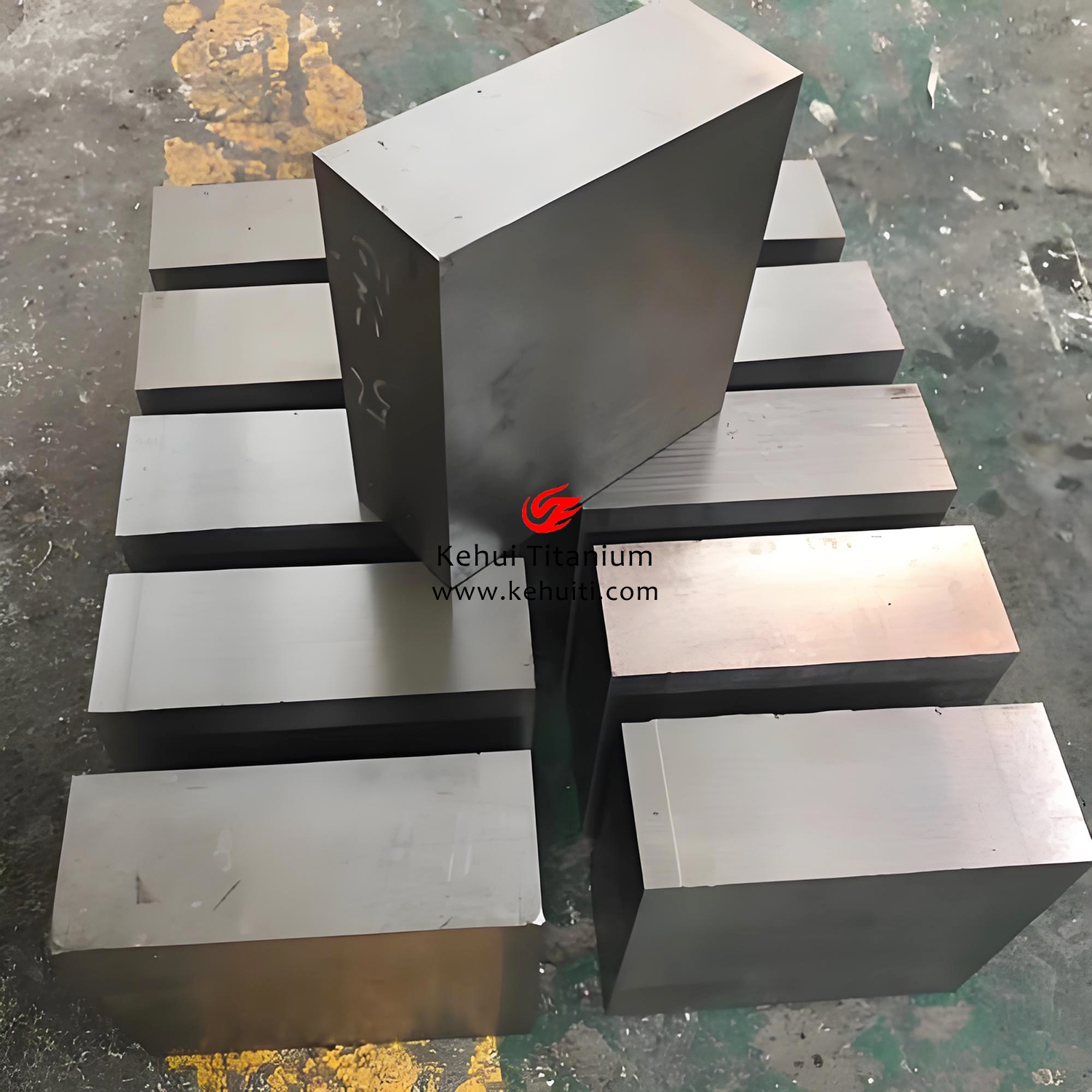

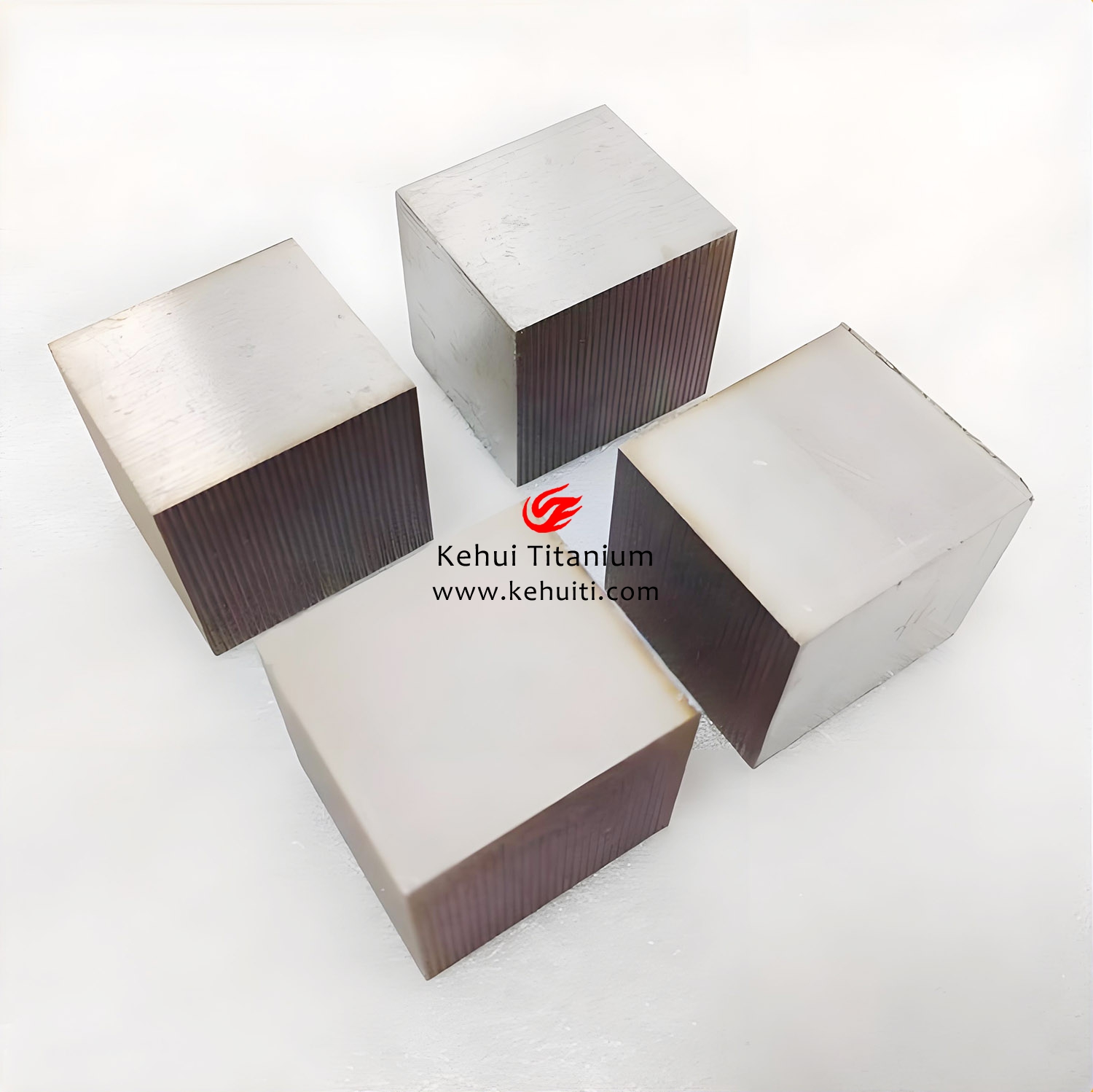

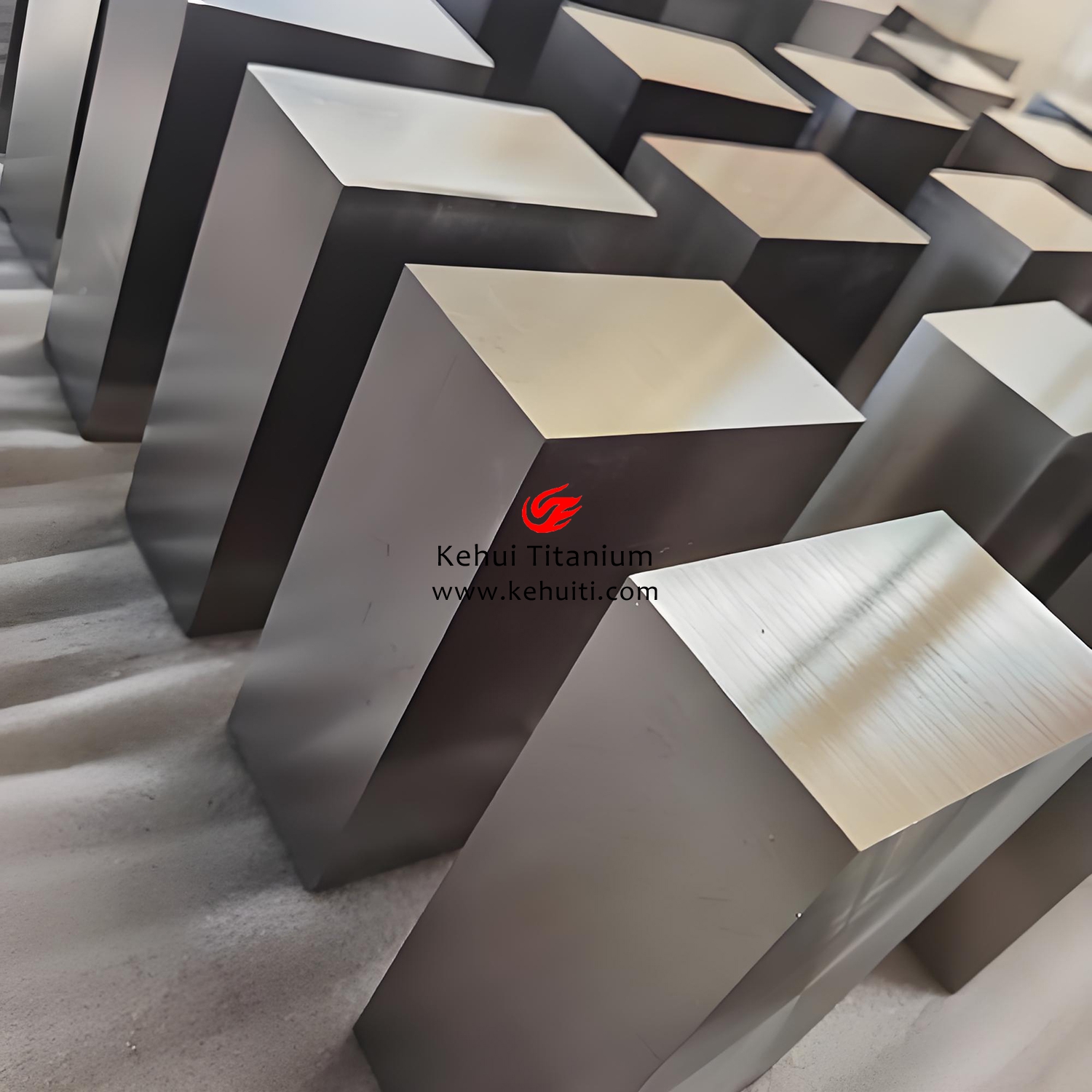

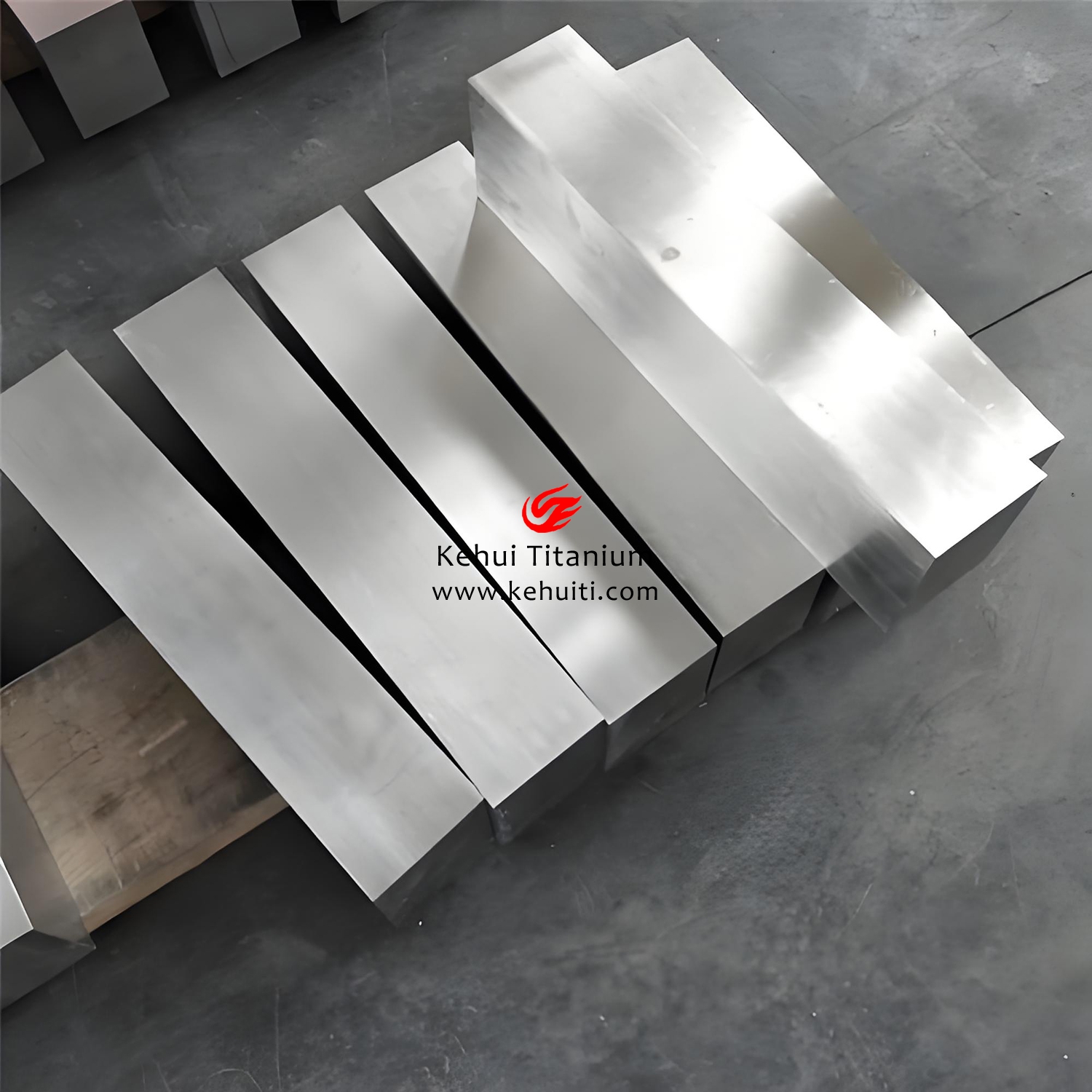

钛方块（锻轧坯料）作为化工反应器衬板、深海装备承力基座的核心材料，凭借全介质耐蚀性（耐酸/碱/氯离子）、超高强韧匹配（抗压强度≥800MPa）及大规格整体成形优势，成为极端环境不可替代的战略材料。相较于传统哈氏合金，钛方块在沸腾盐酸中寿命提升8倍，且可减重40%。随着深海油气开发与绿色化工升级，钛方块需突破大铸锭成分偏析、厚截面热处理均质化及低成本制造三大瓶颈，其技术体系覆盖材料设计、熔锻工艺与工程验证全链条。
2、名义及化学成分与国际牌号对应
主力牌号以近α型Ti-6321（深海承力）及微合金化TA10（化工耐蚀）为主，成分设计聚焦成本与性能平衡：
表1：钛方块主流牌号化学成分（质量百分数%）
| 牌号 | Ti | Al | 关键合金元素 | 杂质控制 |
| Ti-6321 | 余量 | 6.0 | Nb:3.0, Zr:2.0, Mo:1.0 | O≤0.15, Fe≤0.257 |
| TA10/GR12 | 余量 | - | Mo:0.2-0.4, Ni:0.6-0.9 | C≤0.10, N≤0.056 |
| 低成本替代 | 余量 | 5.7-6.2 | Sn:1.0-1.5, Cr:1.5-2.0 | O≤0.15, H≤0.0157 |
创新元素替代：西部超导开发Sn/Cr替代V/Nb的低成本铸锭（专利CN116377282A），成本降30%。
3、物理性能、机械性能与耐腐蚀性能
3.1 极端环境性能要求
表2：钛方块关键性能参数对比
| 性能参数 | 单位 | Ti-6321 | TA10 | 316L不锈钢 |
| 抗压强度 | MPa | ≥850 | ≥550 | ≥480 |
| 断裂韧性KIC | MPa·m¹/² | 130 | 75 | 80 |
| 耐盐酸腐蚀率 | mm/a | <0.001 (20%沸腾) | <0.001 (30%沸腾) | >1.2 (10%室温) |
| 深海应力腐蚀阈值 | %SMYS | >95 (等效5000m) | >90 | <60 |
| 热膨胀系数 | ×10⁻⁶/K | 8.9 | 9.2 | 16.0 |
不可替代性：
深海耐压：Ti-6321在72MPa静水压下保压72小时零泄漏（“蛟龙号”耐压基座标准）；
化工介质：TA10在290℃地热卤水中年腐蚀率<0.01mm（Unocal地热井15年零泄漏案例）。
4、制造工艺、工艺流程与执行标准

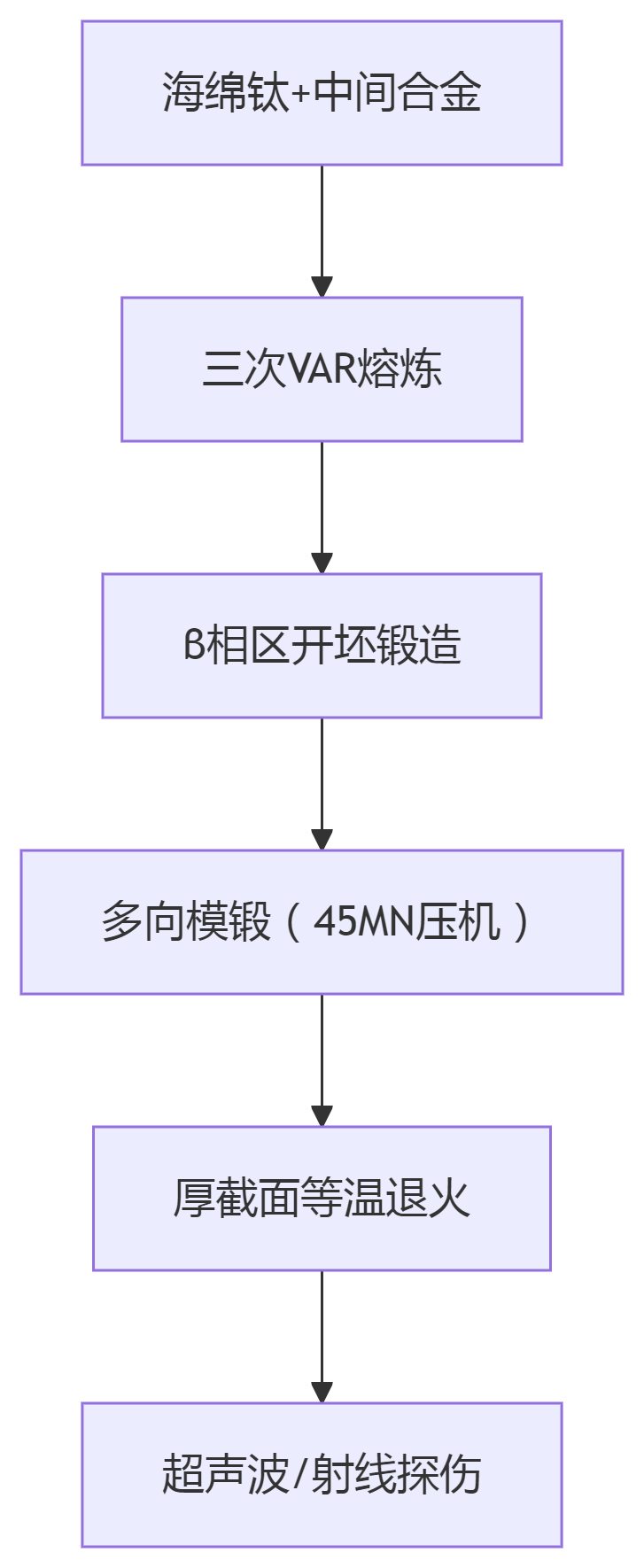

4.1 大规格钛方块短流程制造
工艺突破：
大铸锭均质化：西部钛业制备Φ1020mm、12.8吨TC4铸锭，偏析率<3%（国内纪录）12；
多向模锻：9.8吨板坯经45MN快锻机成形，探伤水平达Φ1.2mm-0~-3dB（国际先进）5。
4.2 核心执行标准
| 领域 | 中国标准 | 国际标准 | 特殊认证 |
| 化工设备 | GB/T 3625-2007 | ASTM B381 | NACE TM0177-A |
| 海洋工程 | GJB 2218A-2008 | DNVGL-OS-C401 | 72MPa/72h保压测试 |
5、与其他工程材料的区别
表3：极端环境结构材料性能对比
| 特性 | Ti-6321方块 | 哈氏合金C276 | 双相钢2507 |
| 密度(g/cm³) | 4.51 | 8.89 | 7.80 |
| 屈服强度(MPa) | ≥720 | 415 | 550 |
| 沸腾盐酸失重 | 0.001 g/m²·h | 0.008 g/m²·h | 腐蚀穿孔 |
| 深海疲劳寿命 | >10⁷周次 | 5×10⁶周次 | 3×10⁶周次 |
| 成本系数 | 3.0 | 8.0 | 2.5 |
不可替代场景：
深海基站：钛方块模量105GPa（较钢低50%），显著降低涡激振动；
氯碱反应器：TA10方块在湿氯气中零缝隙腐蚀（石墨衬板易脆裂）。
6、核心应用场景与突破案例
6.1 深海装备基座与阀门体
“奋斗者”号耐压舱基座：Ti-6321锻制方块（800×800×600mm），承受110MPa压力（等效马里亚纳海沟），减重1.2吨；
3000米球阀体：TA10整体锻坯机加工，在H₂S/CO₂共存环境中服役12年零泄漏（南海荔湾气田）。
6.2 化工反应器衬板与电极
PTA氧化反应器衬里：TA10方块拼焊衬层（厚120mm），耐160℃醋酸+溴离子腐蚀，寿命提升至15年（316L仅3年）；
电解槽阳极方块：表面微弧氧化生成RuO₂-TiO₂催化层，析氯过电位降低200mV。
7、先进制造工艺进展
7.1 低成本熔炼技术
元素替代：Sn/Cr替代V/Nb，铸锭成本降30%（西部超导专利CN116377282A）；
连铸连轧：钛合金锭坯连续铸造+轧制，流程缩短50%（南京工业大学技术）。
7.2 厚截面均质化处理
梯度时效工艺：Ti-6321方块在650℃×20h + 550℃×30h分段时效，心表硬度差<15HV；
复合增材修复：激光熔覆TC4粉末修复损伤件，修复区疲劳强度达原生材料95%。
8、国内外产业化对比
| 维度 | 中国 | 国际领先水平 |
| 最大规格 | 42×3660×12530mm板（西部钛业） | 60×4000×15000mm（VSMPO） |
| 成本控制 | 250-300元/kg（低成本合金） | 500-600美元/kg（Ti-6-4） |
| 深海应用 | 5000米级（“奋斗者”号） | 全海深（“的里雅斯特”号） |
| 标准体系 | GB/T 3625-2007 | ASTM B381/ASME SB381 |
差距分析：
国产TA10方块耐蚀性达国际水平，但超大规格（>10吨）成品率仅65%（国际>85%）；
深海焊接数据库缺失，厚板电子束焊工艺依赖经验积累。
9、技术挑战与前沿攻关
9.1 瓶颈问题
氢脆敏感性：阴极保护下氢扩散系数达2.5×10⁻¹¹ m²/s（需表面阻氢层）；
探伤极限：300mm厚方块超声波检出限仅Φ2mm（需求Φ0.8mm）；
氯离子点蚀：含Cl⁻高温介质中点蚀速率>0.1mm/a（需开发Ti-Pd合金）。
9.2 攻关方向
纳米复合强化：TiC/TiB₂颗粒增强（专利CN110284020B），硬度提升至45HRC；
超短流程冶金：海绵钛→直接轧制方块（燕山大学技术降本40%）。
10、趋势展望
材料设计功能化：
自修复钛基复合材料：微胶囊封装缓蚀剂，划伤后释放修复膜（DARPA 2026预研）；
梯度功能方块：表层耐蚀TA10/芯部高强Ti-6321，综合成本降20%。
制造智能化：
AI熔炼监控：VAR过程实时调控熔速，偏析率降至<1%（西部超导2025目标）；
数字孪生服役：深海应力-腐蚀耦合仿真，寿命预测误差<5%。
循环经济突破：
氢化脱氧再生：废钛方块回收率≥98%（宝钢2030规划），支撑全生命周期碳中和。
钛方块正从“高端替代”升级为“性能主导”，其核心竞争力在于极端耐蚀-深海适配-低成本化的三元协同。随着短流程制造与复合强化技术突破，将成为绿色化工与深渊开发的战略基石材料。
