发布日期：2025-8-9 11:28:51
1、简介
海洋工程钛锻件凭借超高强度-韧性匹配、全海深耐蚀性（腐蚀率<0.001mm/a）及无磁透声特性，成为深海装备耐压结构、管路系统的核心材料。相较于传统不锈钢，钛锻件可减重30%以上，且在含硫化物、氯离子的复杂海洋环境中寿命提升5倍。随着万米级深潜器与海底观测网的发展，钛锻件需突破大规格铸锭成分均质化、厚板电子束焊变形控制及超高压疲劳可靠性三大技术瓶颈，其技术体系覆盖材料设计、熔锻工艺与深海验证全链条。
2、名义及化学成分与国际牌号对应
海洋工程主力钛锻件以近α型合金（如Ti-6321）和中强耐蚀合金（如TC4/GR5）为主，成分设计聚焦深海环境适应性：
表1：主流海洋钛锻件化学成分（质量百分数%）
| 合金类型 | Ti | Al | Nb | Zr | Mo | V | Fe | O |
| Ti-6321（近α型） | 余量 | 6.0 | 3.0 | 2.0 | 1.0 | - | ≤0.25 | ≤0.15 |
| TC4/GR5（α+β型） | 余量 | 5.5-6.5 | - | - | - | 3.5-4.5 | ≤0.25 | ≤0.18 |
| Gr1/TA1（工业纯钛） | 余量 | - | - | - | - | - | ≤0.20 | ≤0.18 |
牌号对应关系：
Ti-6321：中国自主研发，无直接国际牌号（对标俄制ПТ-3В）
TC4：对应美标Gr5（ASTM B348）、国标TA6-4
Gr1：对应国标TA1、日标TR270C
3、物理性能、机械性能与耐腐蚀性能
3.1 核心机械性能
表2：海洋钛锻件关键性能对比
| 性能参数 | 单位 | Ti-6321 | TC4/GR5 | Gr1/TA1 |
| 抗拉强度 | MPa | ≥850 | 895-1050 | 240-410 |
| 屈服强度 | MPa | ≥720 | 825-950 | ≥165 |
| 断裂韧性KIC | MPa·m¹/² | 130 | 80 | - |
| 弹性模量 | GPa | 105 | 110-115 | 102-110 |
| 冲击韧性 | J/cm² | ≥30 | ≥25 | - |
| 海水腐蚀率 | mm/a | <0.001 | <0.001 | ≤0.02 |
深海适应性：
Ti-6321：断裂韧性较TC4提升62.5%，适用于万米级深潜器耐压球壳；
TC4：在72MPa静水压（等效9000米水深）下保压72小时无泄漏，满足海底地震仪耐压舱要求。
4、制造工艺、工艺流程与执行标准

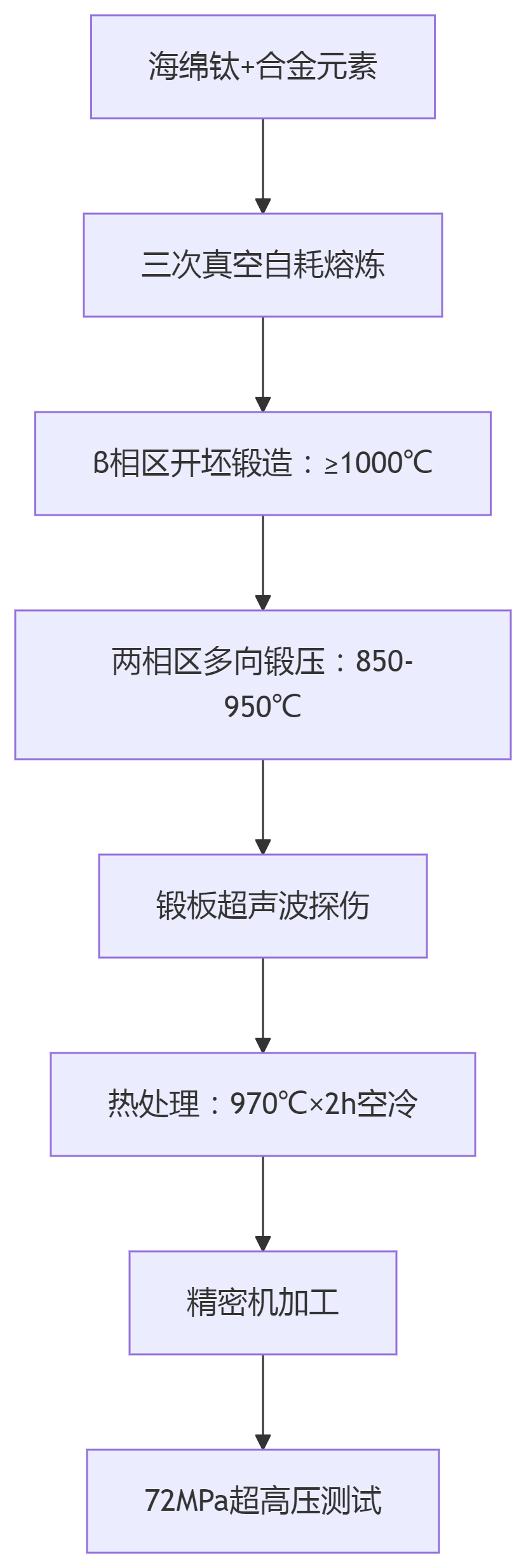

4.1 关键工艺流程
工艺控制要点：
熔炼：VAR三次熔炼，氧含量≤0.15%，氢≤0.010%；
锻造：Ti-6321采用“高温开坯+多火次镦拔”，锻板规格达1100mm×1400mm×1700mm；
焊接：150mm厚TC4板采用电子束深熔焊，热影响区≤15mm。
4.2 核心执行标准
| 标准类型 | 中国 | 国际 | 特殊认证 |
| 材料规范 | GB/T 2965 | ASTM B381 | CCS船级社认证 |
| 深海验证 | GJB 2218A-2008 | ASME BPVC | 72MPa/72h保压测试 |
5、与其他海洋金属材料的区别
表3：海洋结构材料性能对比
| 特性维度 | Ti-6321锻件 | 316L不锈钢 | 铜镍合金 |
| 密度（g/cm³） | 4.51 | 7.95 | 8.90 |
| 抗拉强度（MPa） | ≥850 | 515-690 | 380-450 |
| 深海腐蚀率（mm/a） | <0.001 | 0.1-0.5（点蚀） | 0.02-0.05 |
| 断裂韧性KIC | 130 | 80 | 40 |
| 磁性能 | 无磁 | 弱磁性 | 无磁 |
| 典型应用 | 深潜器耐压壳 | 甲板辅件 | 海水管路 |
不可替代性：Ti-6321在全海深耐压结构中兼具低密度与超高韧性，为“蛟龙号”耐压球壳唯一国产化材料方案。
6、核心应用领域与突破案例
6.1 深潜器耐压壳体
Ti-6321锻板：用于载人深潜器耐压球壳，500℃高温强度达570MPa，弹性模量105GPa（较TC4降低5%），显著减少应力屏蔽效应；
大规格制造：国内突破1100mm×1400mm×1700mm锻板工程化制备，组织均匀性误差<3%。
6.2 海底地震仪耐压舱
TC4精密锻件：加工直径≥210mm、壁厚≥21mm的电池舱，通过72MPa/72h保压测试（等效9000米水深）；
轻量化设计：舱体重≤31kg，水中排水体积≥18.8L，满足7kWh电池组搭载需求。
6.3 深海管路系统
Gr1锻制管件：采用径向锻造工艺，壁厚均匀度±0.5mm，用于海水淡化高压管路，寿命超30年。
7、先进制造工艺进展
7.1 大规格锻件均质化控制
多向锻压技术：45MN快锻机实现20吨铸锭开坯，道次变形量>60%，消除晶界偏析；
在线热处理：970℃×2h空冷+650℃时效，使Ti-6321锻板心部与边部强度差<22.5MPa。
7.2 复合增材修复
激光熔覆-锻压复合：TC4损伤件修复后疲劳强度达原件的95%，成本降低40%（宝鸡富士特专利）。
8、国内外产业化对比
| 维度 | 中国 | 国际领先水平 |
| 主力合金 | Ti-6321、TC4 | Ti-6Al-4V ELI、Ti-5111 |
| 最大锻件 | Φ6000mm环件（西部超导） | Φ10000mm环件（美国ATI） |
| 深海认证 | CCS（1500米级） | DNV-GL（全海深） |
| 成本水平 | 300-400元/kg | 500-600美元/kg |
差距分析：
国产Ti-6321力学性能达国际水平，但万米级应用案例不足；
超厚板焊接（>200mm）依赖进口设备。
9、技术挑战与前沿攻关
9.1 瓶颈问题
氢脆敏感性：阴极保护环境下氢扩散系数达2.5×10⁻¹¹ m²/s，需表面阻氢涂层；
大锻件探伤：150mm厚板超声波检出限仅Φ2mm（需求Φ0.8mm）；
成本制约：锻件占深潜器造价25%（目标降至15%）。
9.2 攻关方向
短流程冶金：海绵钛-电极压制-单次VAR熔炼（成材率提升20%）；
智能化锻造：多向锻压AI温控系统（±10℃），组织均匀性提升30%。
10、趋势展望
材料设计：开发无钒高韧β钛合金（如Ti-5Al-5Mo-5V-3Cr），目标KIC≥150MPa·m¹/²，模量≤80GPa；
制造革新：
超塑成形/扩散连接（SPF/DB）：Ti-6321在900℃延伸率>400%，适用异形舱体制造；
数字孪生验证：锻件深海服役寿命预测精度>95%（中船725所预研）；
循环利用：退役钛锻件氢化脱氧再生技术（回收率≥98%，宝钢2030规划）。
海洋工程钛锻件正从“材料替代”转向“结构功能一体化”，随着低成本制造与全海深工程验证突破，将成为深渊探测与海洋资源开发的战略基石材料。
tag标签:海洋工程钛锻件
