高端装备制造领域用钛合金饼

发布日期：2025-12-30 9:26:21

一、定义与基本形态

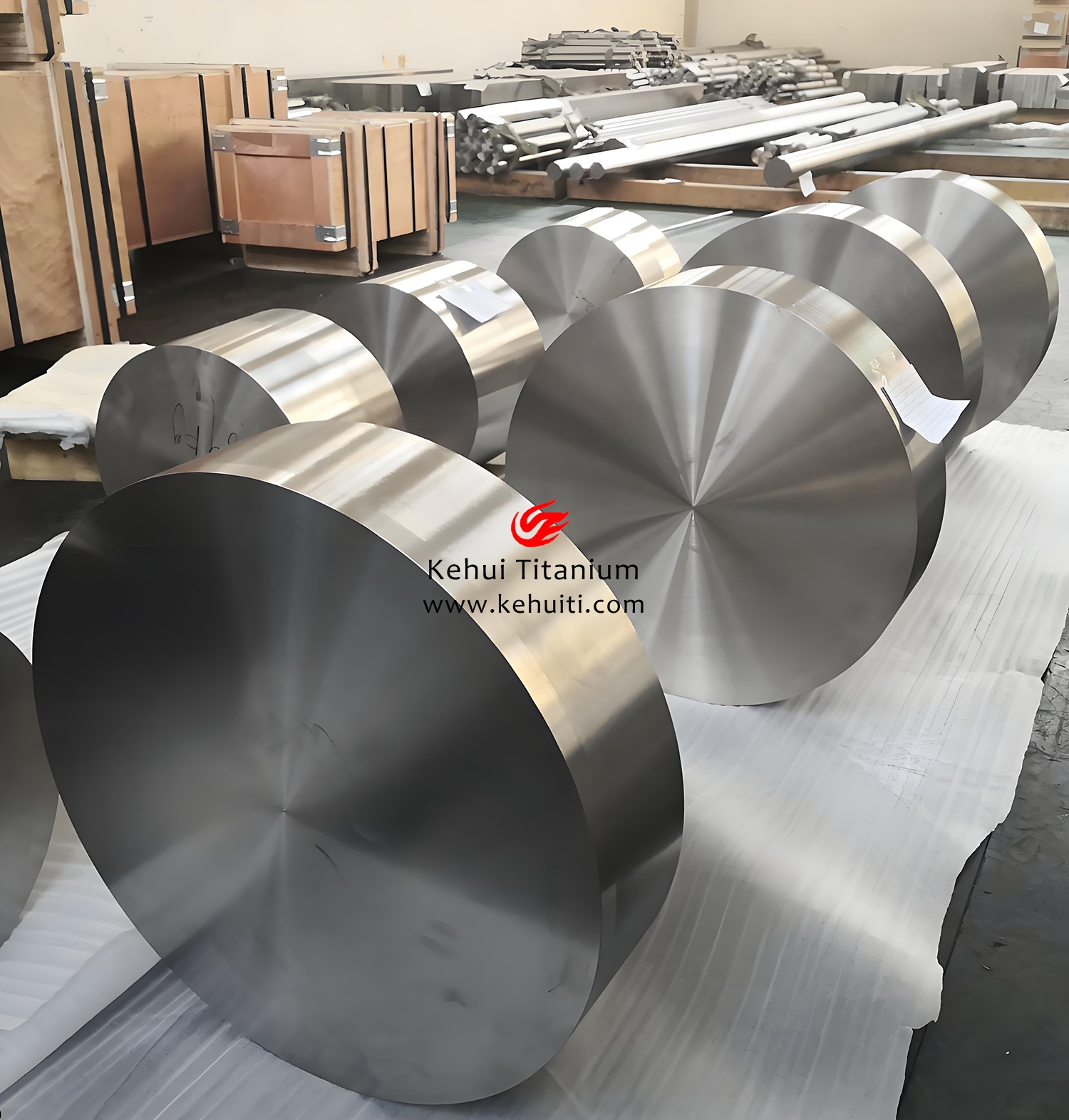

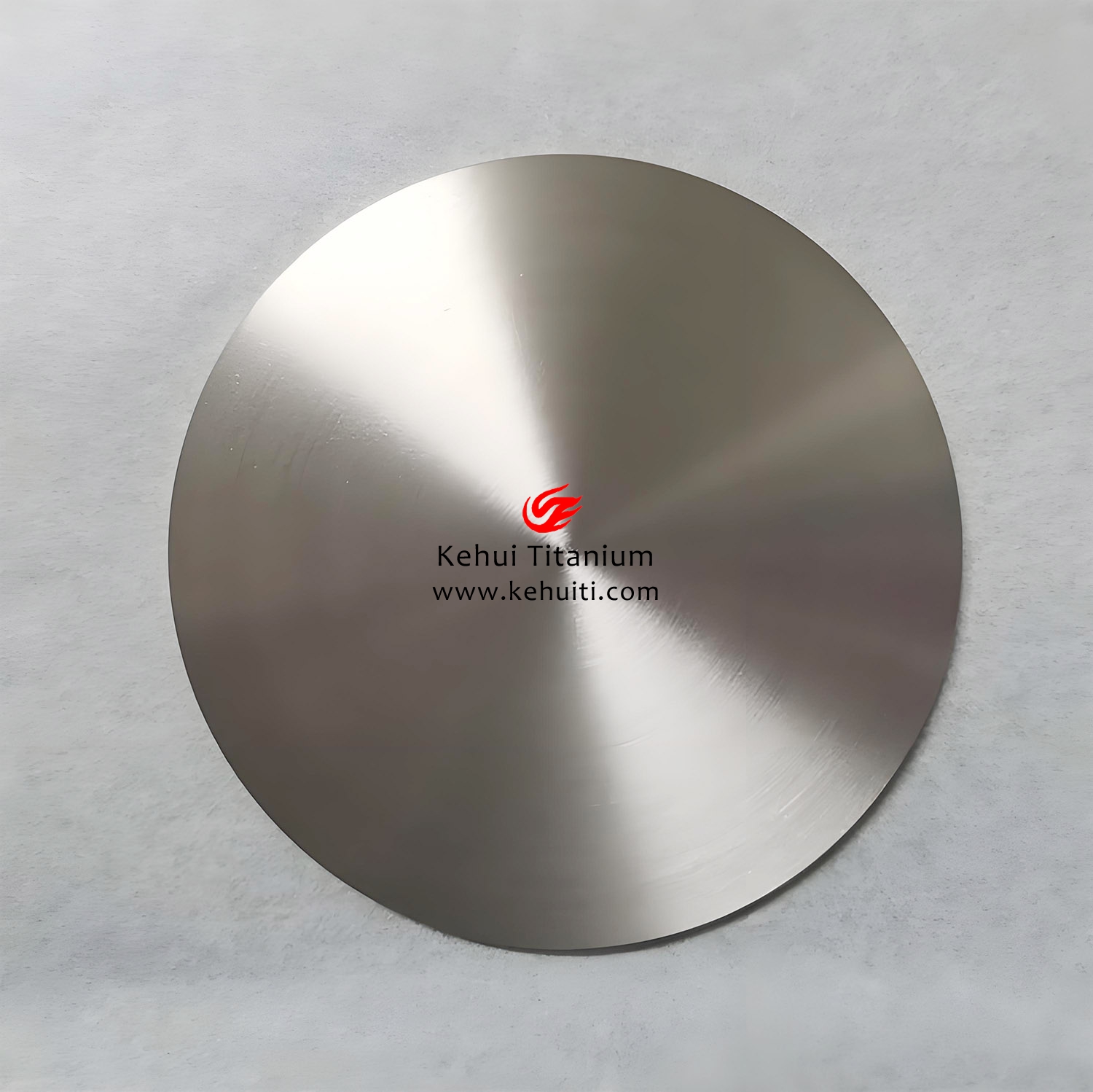

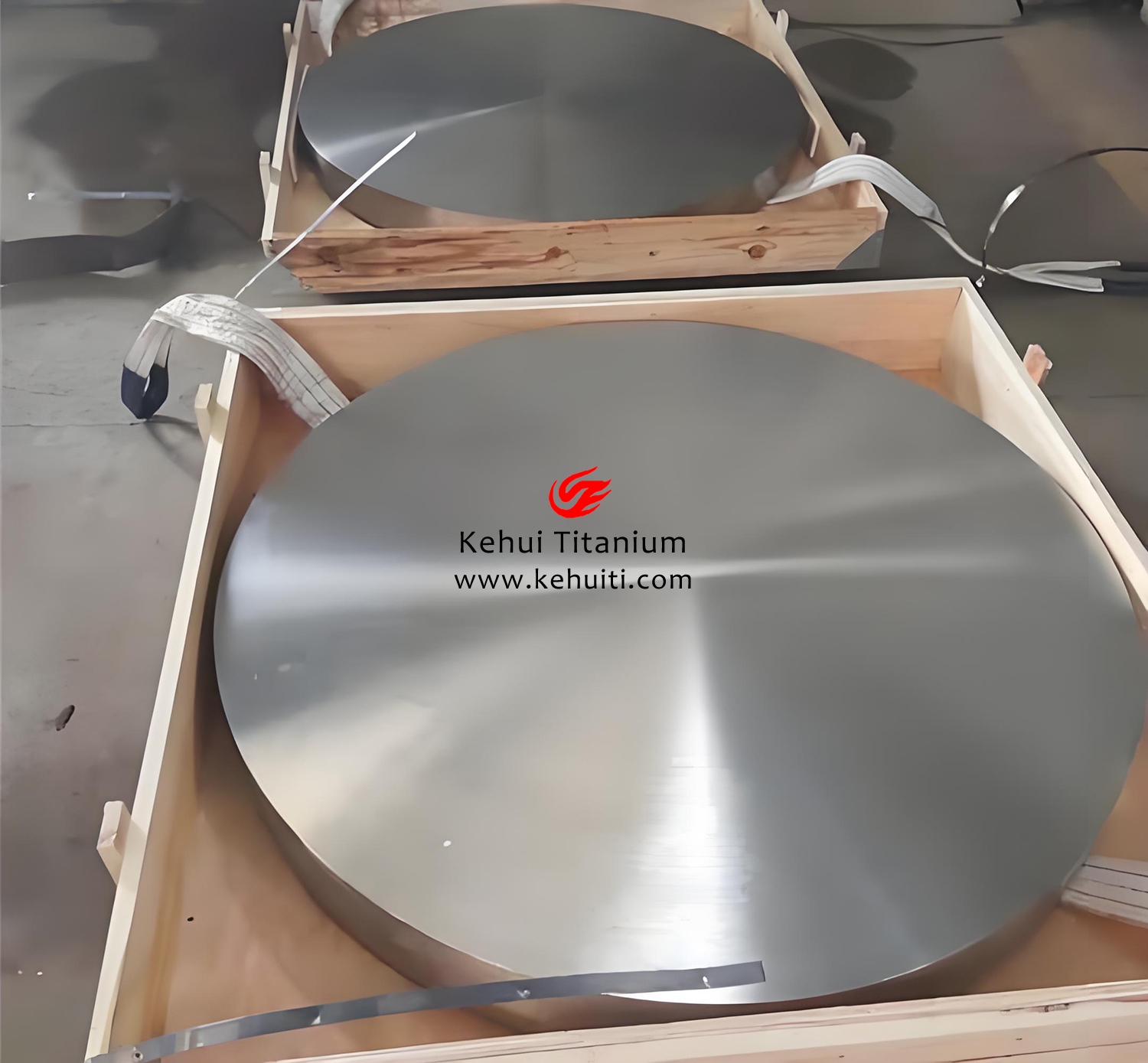

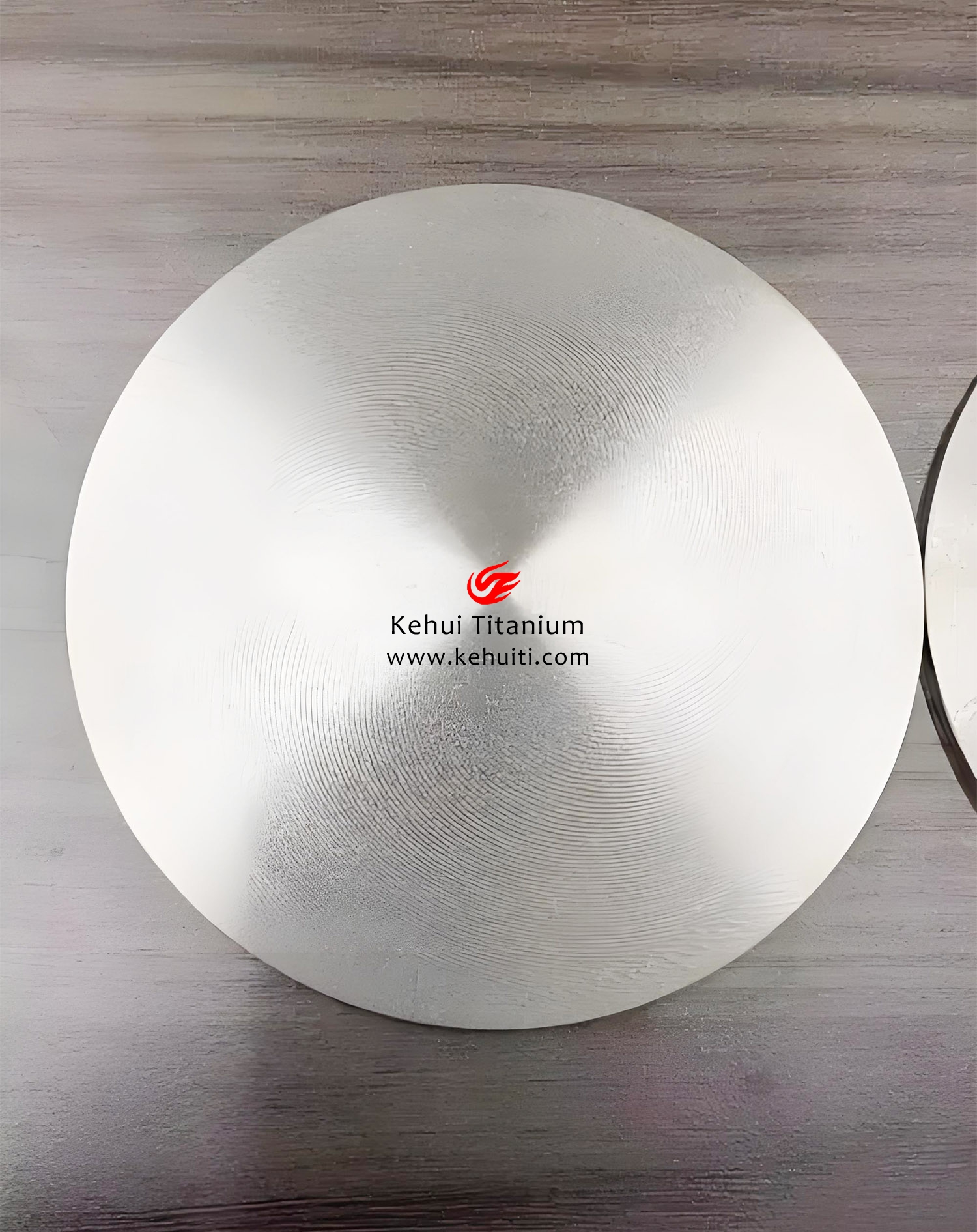

在高端装备制造领域，钛合金饼特指通过锻造（热锻或热轧）工艺制成的扁圆形钛及钛合金坯料或预成型件。它是连接上游钛原材料（如铸锭、棒材）与下游关键结构件（如盘、轴、壳体等）的中间半成品形态。其主要几何特征为外径远大于厚度（截面高度），常见的标准规格直径范围为150毫米至600毫米，厚度为35毫米至150毫米。

钛合金饼的核心价值在于，它通过大塑性变形打破了原始铸锭的粗大结晶组织，消除了内部缺陷，使其组织致密化、均匀化，并为后续的精密锻造或机加工提供了性能卓越、形状规整的优质坯料，是制造高可靠性、高性能装备部件不可或缺的基础材料。

二、材质与化学成分

高端装备制造领域选用的钛合金饼材质取决于具体的服役工况和性能要求，主要分为高强韧性的α+β型合金和特定功能合金。下图为基于国标的常用牌号及性能导向：

典型牌号解析：

TC4 (Ti-6Al-4V)：作为最经典的α+β型钛合金，在退火状态下抗拉强度不低于895 MPa，屈服强度不低于825 MPa，同时保持约10%的延伸率和25%的断面收缩率。其良好的强度、韧性、可焊性及耐蚀性综合匹配，使其成为高速列车、航空结构件等领域的首选。

TC11 (Ti-6.5Al-3.5Mo-1.5Zr-0.3Si)：一种马氏体型α+β热强钛合金，在500℃以下具有优异的热强性和长期工作稳定性，常用于航空发动机压气机盘、叶片等高温部件。

TA10 (Ti-0.3Mo-0.8Ni)：一种抗缝隙腐蚀性能优异的近α合金。添加的钼和镍显著提升了其在还原性介质（如弱酸、盐雾）中的耐蚀性，适用于在苛刻腐蚀环境中服役的装备部件。

工业纯钛 (如TA2)：具有优异的成形性、焊接性和耐蚀性，强度适中。主要用于对腐蚀防护要求高、受力相对较小的辅助结构或内衬部件。

三、性能特点

高比强度与优异力学性能：钛合金密度约为4.5 g/cm³，仅为钢的57%，但其强度可达高强度合金钢水平。以TC4为例，其比强度（强度/密度）远高于钢和铝合金，是实现装备轻量化的核心材料。

卓越的耐腐蚀性能：钛是钝化倾向极强的金属，在空气及多数含氧介质中能瞬时形成致密稳定的氧化膜（TiO₂）。这使其在海淡水、氯化物、氧化性酸、碱溶液及大气中具有极佳的耐蚀性，远胜于不锈钢，且无点蚀倾向。TA10、TA9等合金进一步增强了抗缝隙腐蚀能力。

良好的高温与低温性能：部分钛合金（如TC11）能在500-600℃下长期保持高强度，而工业纯钛及某些合金在超低温下仍具有良好的韧性，适用于宽温。

优异的疲劳性能与损伤容限：通过锻造获得的均匀细晶组织，能显著提升材料的疲劳强度和裂纹扩展抗力，满足高端装备对长寿命和高可靠性的要求。

四、执行标准

钛合金饼的生产与验收主要遵循国家标准 GB/T 16598-200X 《钛及钛合金饼和环》（其前身为GBn 194-83）。该标准对产品的牌号、化学成分、尺寸允许偏差、供应状态、室温及高温力学性能、超声波探伤、高低倍组织、表面质量等作出了全面规定。

供应状态：主要为热加工态（R）或退火态（M）。

无损检测：标准要求对饼材进行超声波探伤，验收级别根据产品厚度分为A级或B级，以确保内部冶金质量。

标记示例：例如，直径为400mm、厚度为100mm的退火态TC4钛合金饼标记为：饼 TC4 M φ400×100 GB/T16598。

五、加工工艺与关键技术

钛合金饼的制造是一个集成了冶金、热力学和精密控制的复杂过程，其核心在于获得均匀、细小的显微组织。

主要加工工艺路线：

多火次自由锻改锻：这是制备高质量大规格饼坯的核心工艺。以TC11合金为例，为获得均匀组织，需在相变点上下进行多达数十次的镦粗、拔长循环变形，并严格控制每火次的加热温度和变形量（通常为30%-50%），以充分破碎铸态组织、均匀化合金元素。

模锻成形：对于形状复杂的最终锻件（如高速列车转向架），需要以钛合金饼为荒坯，在巨型液压机上进行精密模锻。这涉及复杂的数字建模、有限元模拟，以优化模具设计和金属流动，确保充满型腔且流线完整。

关键技术：

相变点精准控制与温度管理：钛合金对锻造温度极其敏感。在两相区（α+β区）锻造可获得等轴细晶组织，保证综合性能；在β区锻造可获得网篮组织，有利于高温性能。必须精确控制每火次的加热温度（通常在相变点下10-60℃范围）和终锻温度。

大变形量均匀变形技术：采用“换向三镦三拔”等工艺，使坯料在三个方向上均承受大变形，这是消除各向异性、获得心部与边缘均匀组织的关键。

组织性能预测与质量控制：广泛应用DEFORM-3D等软件模拟锻造过程的温度场、应变场和流线分布，预测组织性能，提前规避折叠、穿流等缺陷。

六、典型加工流程

以研发高速动车组用TC4钛合金转向架模锻件为例，其完整流程如下：

原材料复检：对TC4铸锭或大棒坯进行化学成分、超声波探伤复验。

下料与改锻：将坯料在多向快锻机上进行多火次自由锻（通常包含β区开坯和两相区精锻），通过反复镦拔改锻成组织均匀、探伤达标的大规格棒坯（如φ400mm）。

制坯：将棒坯锻造成符合模锻件形状预分配的荒坯。

模锻：荒坯加热后，在万吨级液压机上一次模锻成形，得到转向架锻件毛坯。

后续处理：切边、热处理（固溶+时效）、喷砂、酸洗。

全面检验：对成品进行尺寸测量、力学性能测试（拉伸、冲击）、高低倍金相组织分析和超声波探伤。

七、在高端装备制造中的具体应用领域

高速列车：

应用部件：转向架构架、轮对轴、齿轮箱壳体、高级别悬挂部件。

突破案例：国内已成功研发400km/h高速动车组用TC4钛合金转向架模锻件。该锻件轮廓尺寸达1640×415×289mm，重量423.4kg。相比传统钢制转向架，钛合金方案可实现显著的轻量化（减重约30%），直接提升列车的能效比、加速性能和曲线通过能力，并凭借优异的抗疲劳和耐腐蚀特性，大幅降低全生命周期维护成本。

精密机床：

应用部件：高速电主轴、高精度进给丝杠、轻量化横梁、精密轴承座。

作用：钛合金的高比刚度和低热膨胀系数，有助于减少机床运动部件的惯性力和热变形，对于提升机床的动态响应速度、加工精度和稳定性具有重要价值。

新能源装备：

风电领域：大功率海上风电机组的轻量化主轴、齿轮箱高强度齿轮、耐海水腐蚀的机舱及塔筒连接件。

氢能领域：燃料电池双极板、高压氢气储罐阀体及管路件，利用其耐氢脆和耐腐蚀特性。

储能与电网：飞轮储能转子（利用高比强度），以及沿海变电站的耐腐蚀结构件。

八、与其他高端领域用钛合金部件的对比

对比维度	高端装备制造 (重点：高速列车、机床)	航空航天	国防军工	生物医药	石油化工	海洋工程	核工业
核心性能需求	高强韧、高疲劳、轻量化、成本可控	超高比强度、高温持久、蠕变、断裂韧性	极端环境适应性、抗冲击、隐身、多功能一体化	生物相容性、无毒性、弹性模量匹配	卓越的全面耐蚀性（尤其是耐Cl⁻、耐酸）	全海域耐腐蚀、抗海生物附着、高可靠	耐辐照、耐腐蚀、高温强度、低活化
典型材料形态	大型模锻件、环轧件、厚壁饼坯	精密锻件、环件、薄壁复杂结构件	特种锻件、厚板、异形件	ELI（超低间隙）级棒丝材、粉末	板材、管材、复合板	板材、管材、锻件、铸件	特种合金板、管、棒
关键工艺	大型自由锻+模锻、组织均匀性控制	等温/近等温锻造、超塑性成形、3D打印	特种成型、焊接、涂层、复合制造	精密加工、表面生物活化处理	焊接、衬里、爆炸复合	大面积焊接、阴极保护兼容设计	特种焊接、严苛无损检测
成本敏感度	较高，追求性价比与大规模应用	较低，性能优先	低，性能与可靠性绝对优先	低，安全与效果优先	高，需全生命周期成本评估	高，长期免维护价值显著	低，安全标准至高无上
技术趋势	大尺寸构件稳定制造、低成本化技术	新型高温/高强合金、整体轻量化结构	多功能智能化结构、极端条件材料	多孔植入体、可降解合金	更优性价比耐蚀合金开发	深远海装备用大规格钛材	先进核反应堆用新型钛合金

九、未来发展新领域与方向

向更广阔的民用高端市场深度拓展：除轨道交通外，钛合金将在人形机器人结构骨架、高端医疗器械运动部件、半导体制造设备腔体及臂架等领域发挥其轻质高强耐蚀的优势，市场规模潜力巨大。

增材制造（3D打印）与近净成形技术融合：针对传统锻造难以实现的极端复杂内流道、拓扑优化点阵结构，钛合金粉末的激光/电子束选区熔化技术（SLM/EBM）将实现“设计即制造”，显著提升材料利用率，缩短研发周期，是未来小批量、定制化高端装备部件的革命性生产技术。

产业链协同与低成本化技术突破：推动从海绵钛、熔炼到加工的全产业链一体化与标准化，发展短流程、高效率的加工技术（如连续轧制），降低高端钛材的综合成本，是打开更广阔民用市场的关键。

智能化与数字化制造：深度融合物联网、大数据和人工智能技术，实现锻造、热处理全过程的数字孪生与智能闭环控制，确保大尺寸钛合金构件性能的极致均匀性和稳定性，满足未来装备更高的可靠性要求。

总而言之，钛合金饼作为高端装备制造的“基石”材料，其发展水平直接体现了国家在先进材料制备和精密制造领域的能力。随着技术进步和成本下探，钛合金必将在驱动高端装备向更轻、更强、更可靠、更绿色的未来发展中，扮演愈发核心的角色。
