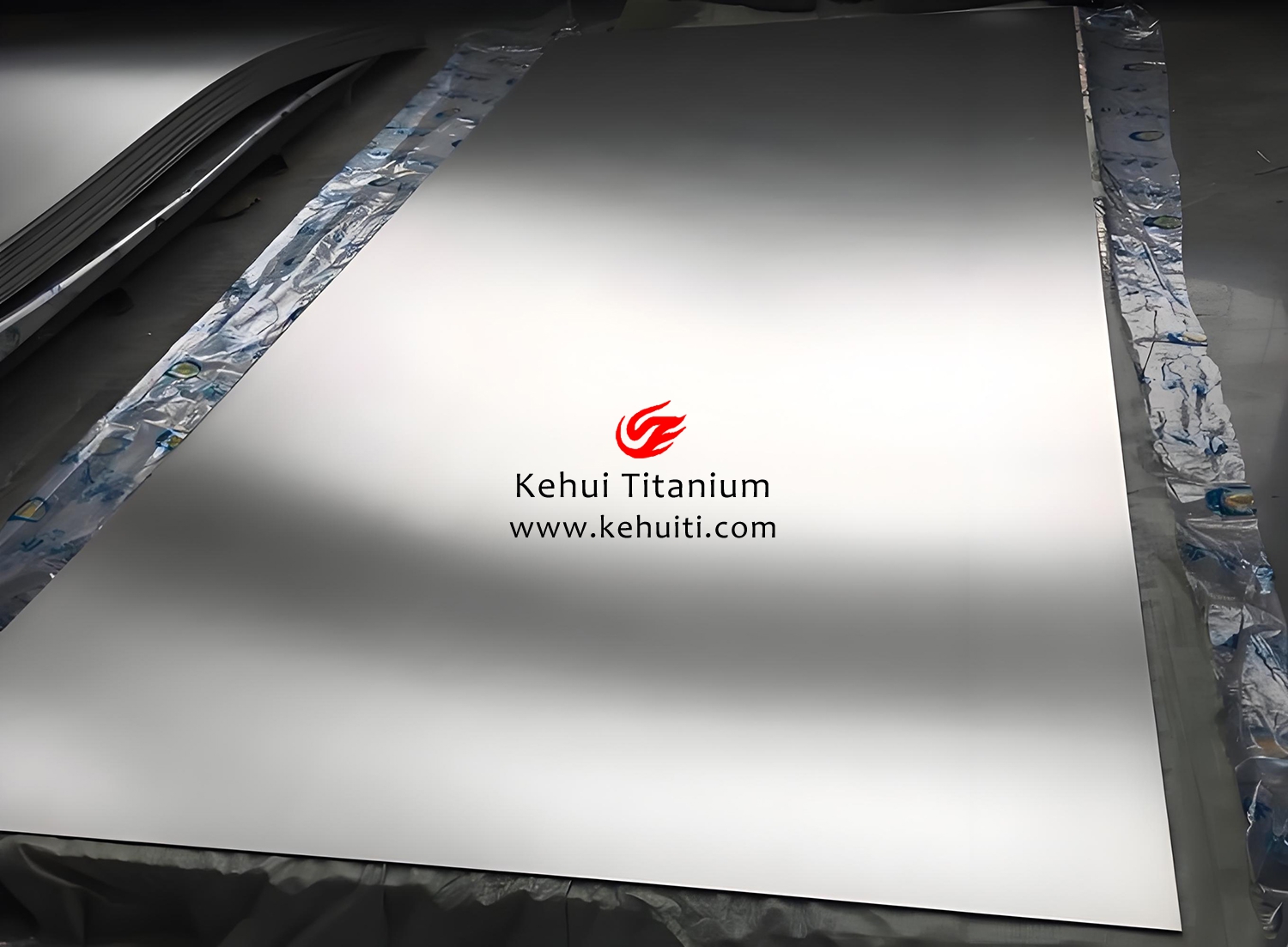

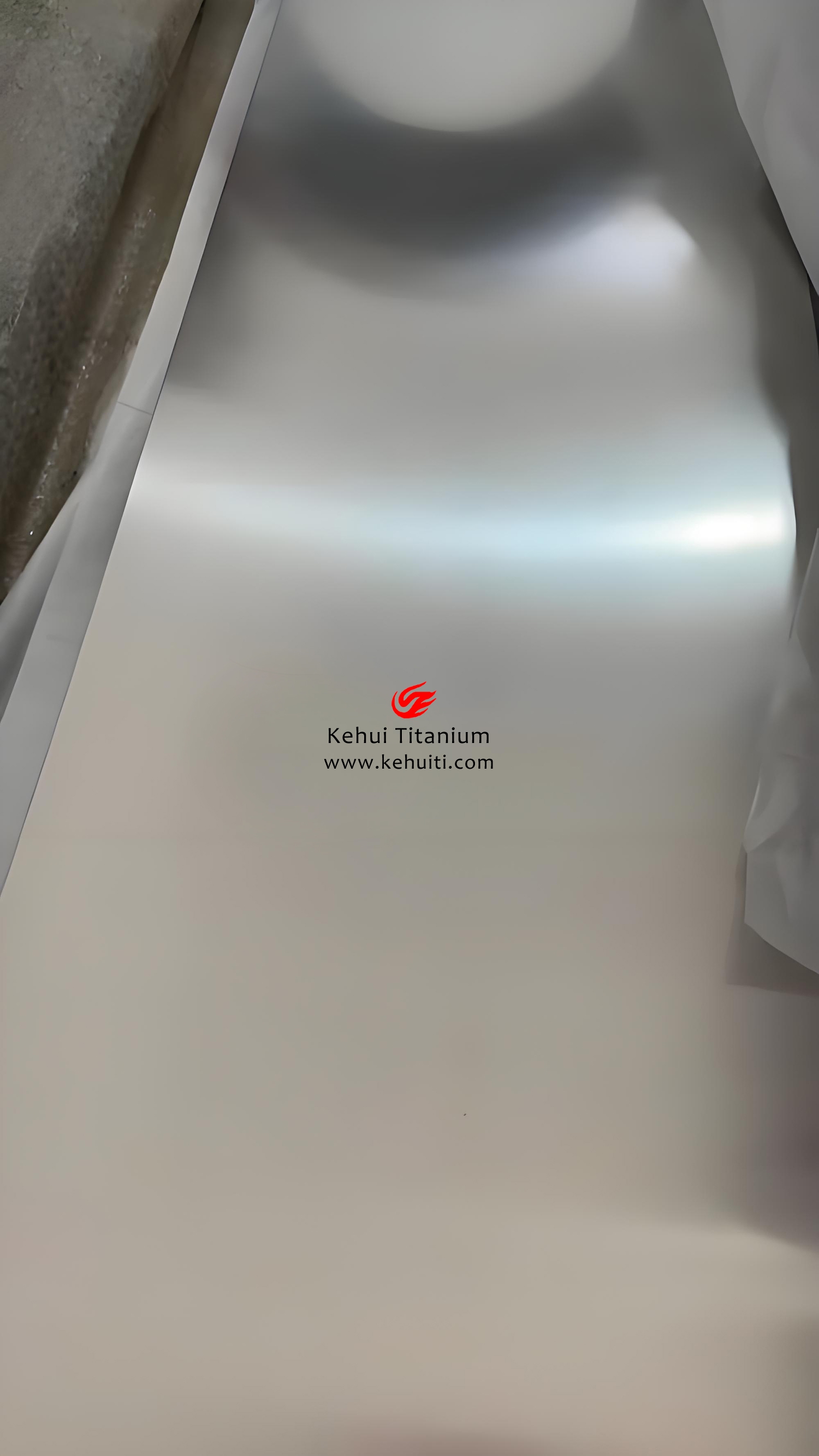

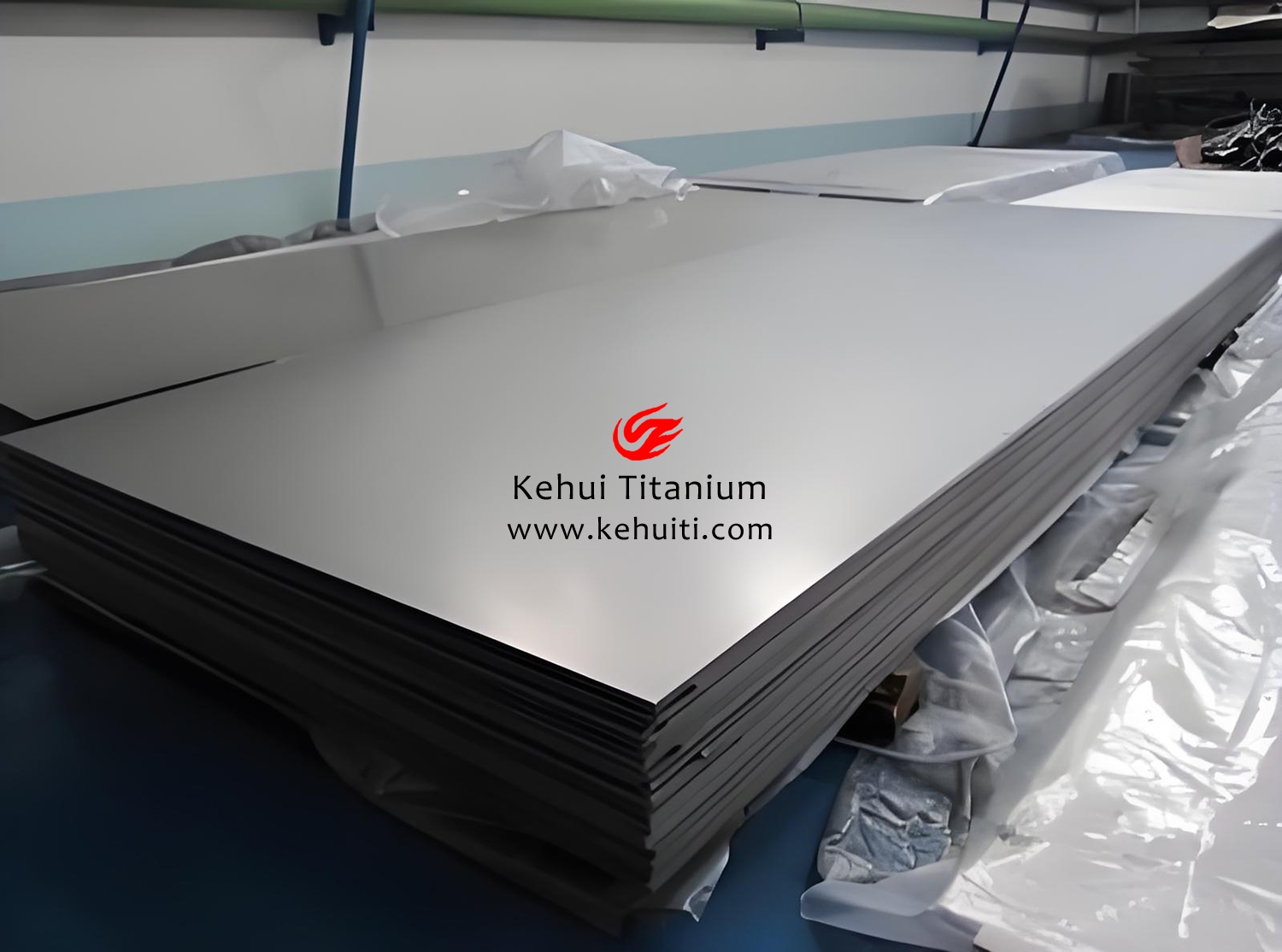

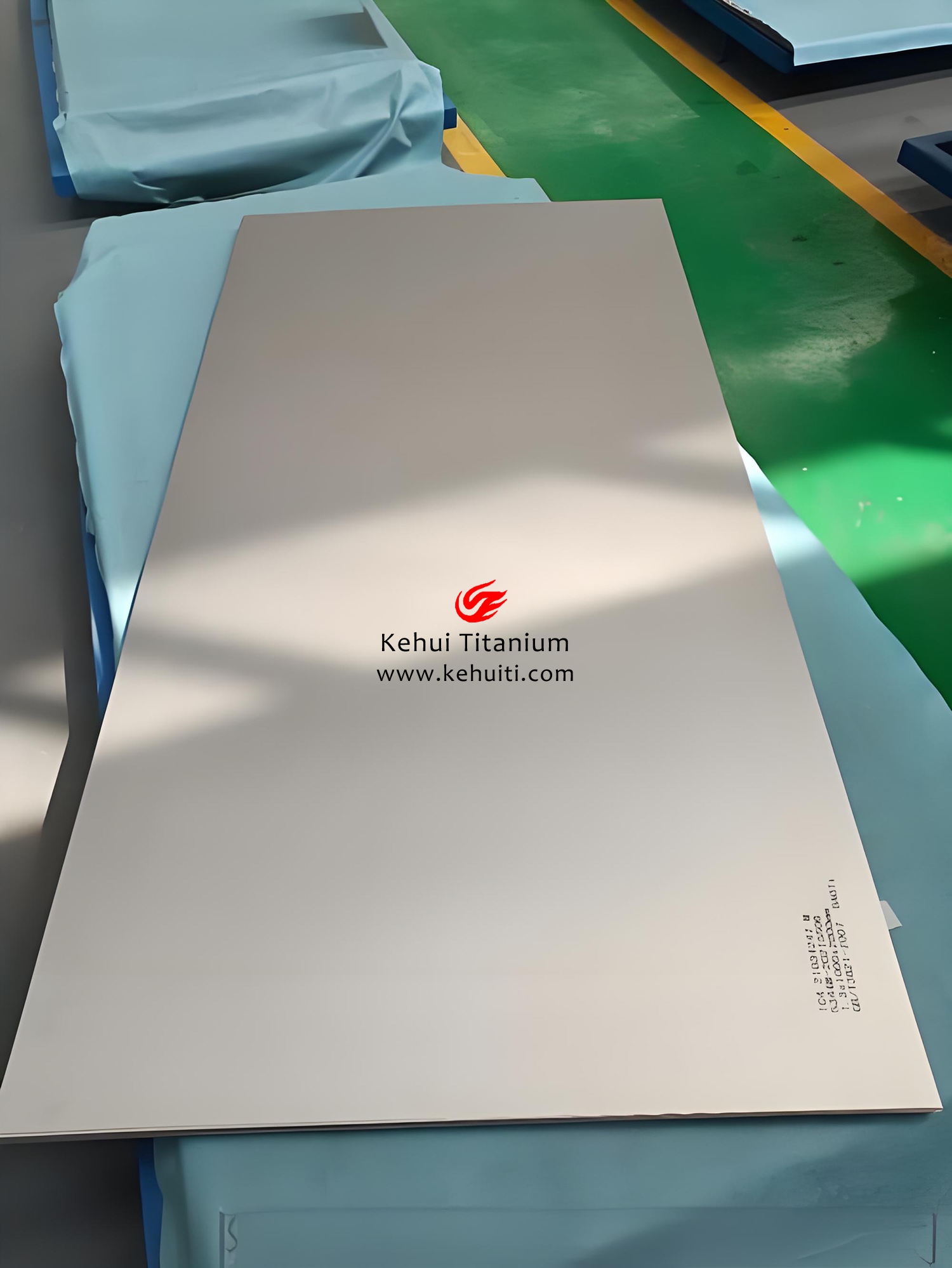

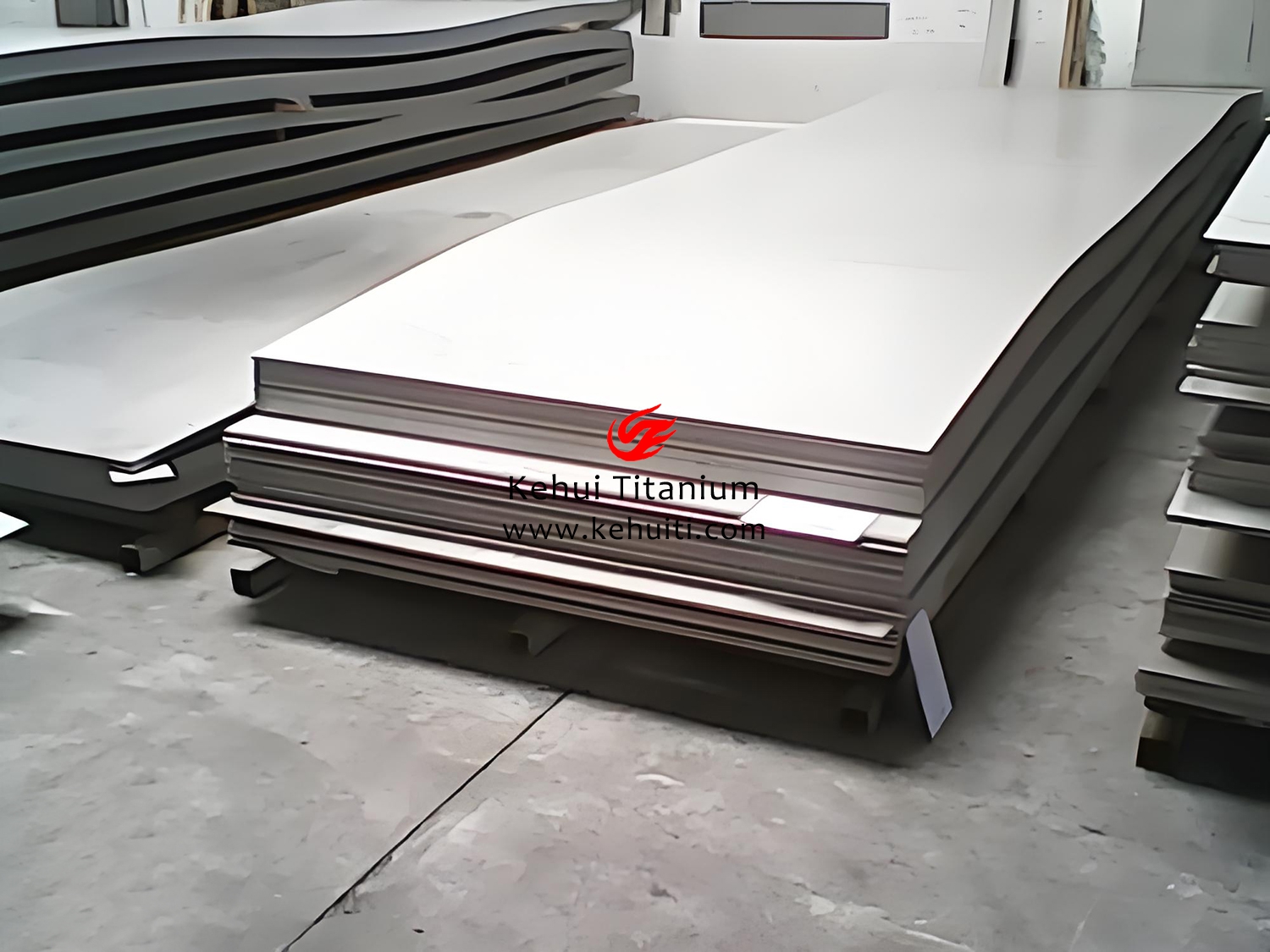

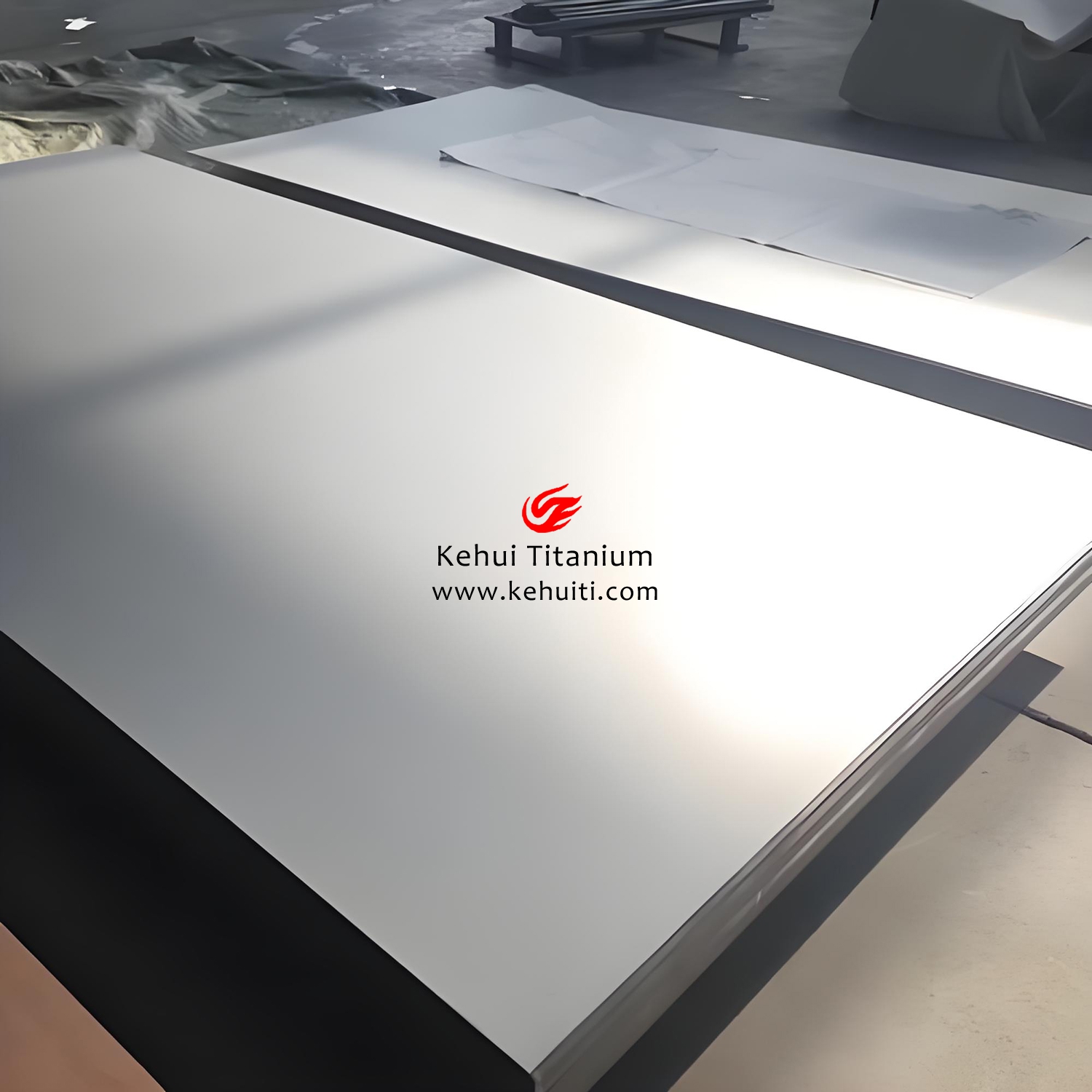

航空航天用钛板

以下是关于航空航天用钛板的详细分类说明，以独立表格形式呈现：

1. 定义

内容	描述
航空航天钛板定义	钛板指通过轧制工艺成形的钛合金板材，具有高比强度、耐高温及抗疲劳特性，专用于飞机蒙皮、发动机燃烧室衬板、航天器热防护系统等航空航天关键结构。

2. 材质

牌号	成分（wt%）	适用场景
TC4（Ti-6Al-4V）	Al 5.5-6.8%，V 3.5-4.5%	机身蒙皮、机翼梁
TA15（Ti-6.5Al-2Zr-1Mo-1V）	Al 6.0-7.0%，Zr 1.8-2.5%	发动机高温衬板（≤550℃）
Ti-3Al-2.5V（Gr9）	Al 2.5-3.5%，V 2.0-3.0%	液压管路、燃料箱
Ti-5553（Ti-5Al-5Mo-5V-3Cr）	Al 4.5-5.5%，Mo 4.0-5.0%	起落架支撑板（超高强度）

3. 性能特点

特性	具体表现
比强度	TC4比强度（强度/密度）达220 MPa·cm³/g，是铝合金的1.3倍。
高温性能	TA15在550℃下抗拉强度≥600 MPa，抗氧化性优于不锈钢。
抗疲劳性	TC4板材高周疲劳极限（R=0.1）达500 MPa（107次循环）。
耐腐蚀性	在盐雾环境中腐蚀速率<0.001 mm/年，无需额外涂层防护。

4. 执行标准

标准类型	标准号	适用范围
中国国标	GB/T 3621-2007	钛及钛合金板材通用标准
航空标准	HB 7716-2020	航空用TC4钛合金板材技术条件
国际标准	AMS 4911	Ti-6Al-4V钛板宇航材料规范
航天标准	GJB 2744A-2007	航天器结构用钛板特殊要求

5. 加工工艺

工艺步骤	关键参数
热轧	β相区轧制（TC4：950-1000℃），总变形量≥70%，晶粒细化至ASTM 7级。
冷轧	室温轧制变形量≤30%，中间退火（700℃×1h）恢复塑性。
热处理	TC4双重退火：900℃×1h/空冷 + 550℃×4h/空冷。
表面处理	喷丸强化（钢丸直径0.2mm）提升疲劳强度15%-20%。

6. 关键技术

技术领域	突破点
大尺寸板材成形	宽幅（≥3m）钛板轧制技术，厚度公差±0.05mm。
残余应力控制	多辊矫直+振动时效消除应力（残余应力≤50 MPa）。
超薄板加工	0.5mm超薄钛板轧制（厚度波动≤±0.01mm）。

7. 加工流程

步骤	流程说明
1. 铸锭制备	真空自耗电弧炉（VAR）熔炼成钛锭（直径≥500mm）。
2. 热轧开坯	β相区轧制至中厚板（厚度20-50mm）。
3. 冷轧精整	多道次冷轧至目标厚度（0.5-10mm），中间退火。
4. 热处理	退火或固溶时效处理优化组织性能。
5. 表面处理	酸洗（HF+HNO3）或阳极氧化，Ra≤1.6μm。

8. 具体应用领域

应用部件	功能需求
飞机蒙皮	减重30%替代铝合金，抗高速气流冲刷。
发动机燃烧室	耐高温燃气氧化（短时800℃）。
航天器贮箱	液氧/液氢兼容性，防低温脆裂（-253℃）。
火箭喷嘴	抗热震性（ΔT≥1000℃/s）。

9. 与其他航空材料对比

材料类型	钛板优势	钛板劣势
铝合金（2024-T3）	比强度高30%，耐温提升200℃	成本高4-5倍
碳纤维复合材料	抗冲击性更优，可焊接修复	耐温上限低（≤200℃）
高温合金（Inconel 718）	密度低40%，适合作动部件	极限温度低（钛：600℃ vs 718：1000℃）

10. 未来发展新领域

方向	具体内容
梯度复合板	钛-陶瓷梯度材料用于可重复使用航天器热防护层。
增材制造	电子束熔丝沉积（EBF3）制造异形整体结构。
智能钛板	嵌入式光纤传感器实时监测结构健康状态。

11. 技术挑战与前沿攻关

挑战领域	攻关方向
高温氧化	激光熔覆Al-Si-Y涂层（耐温≥800℃）。
焊接变形控制	低应力搅拌摩擦焊（FSW）技术（变形量≤0.1mm/m）。
成本优化	短流程轧制工艺（减少30%加工工序）。

12. 趋势展望

趋势	预测内容
超轻量化	蜂窝夹层钛板（面密度≤2 kg/m²）替代传统蒙皮。
智能化生产	机器学习优化轧制工艺参数（能耗降低20%）。
绿色回收	废钛板再生利用率从60%提升至90%，实现闭环制造。

以上表格基于航空航天领域最新标准（如HB 7716-2020）及2023年国际航空材料会议成果整理，涵盖钛板的核心特性、工艺难点及未来发展方向，适用于飞机设计、材料选型及制造工艺优化参考。

---
