发布日期：2025-3-27 23:15:12

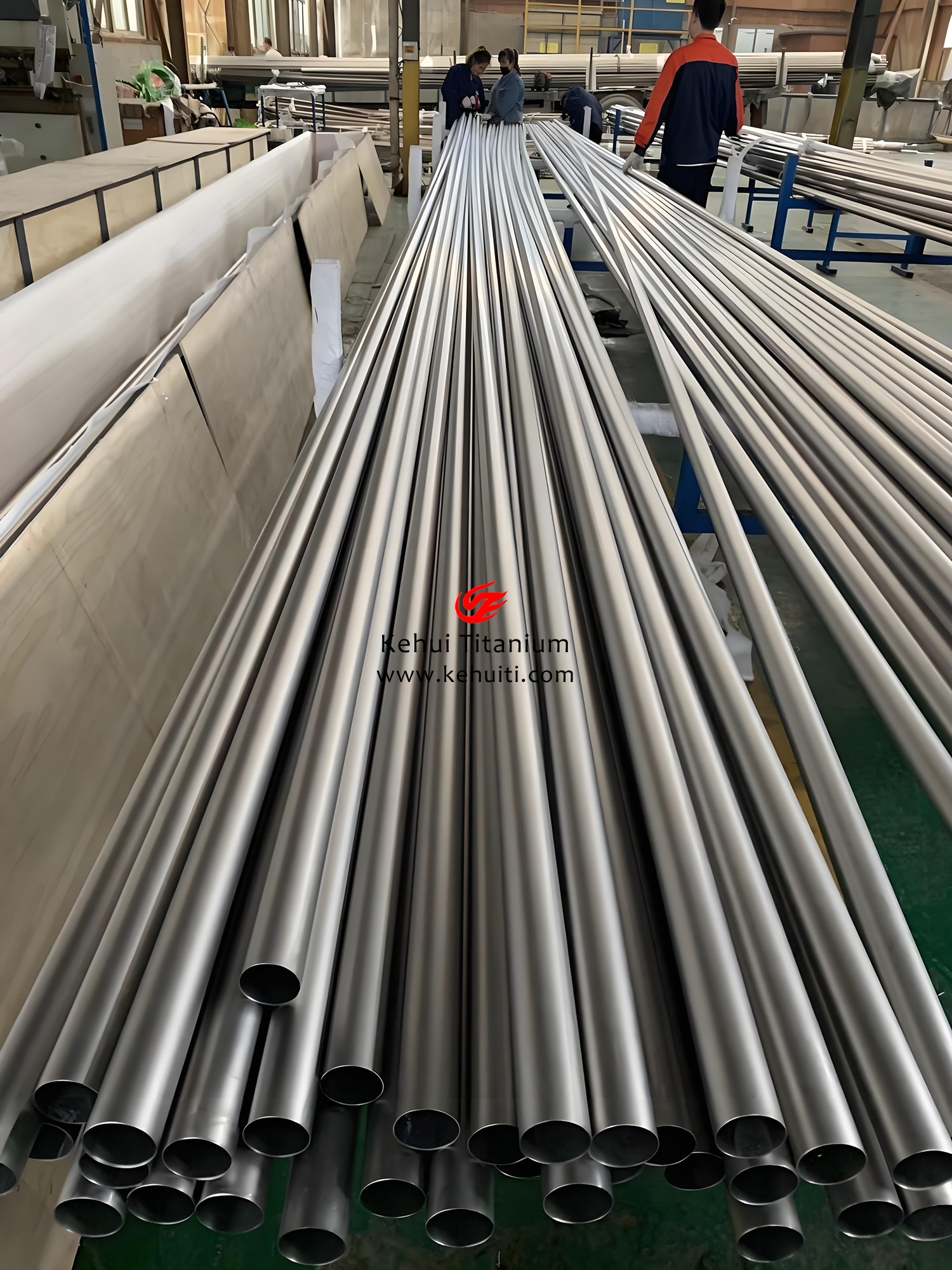

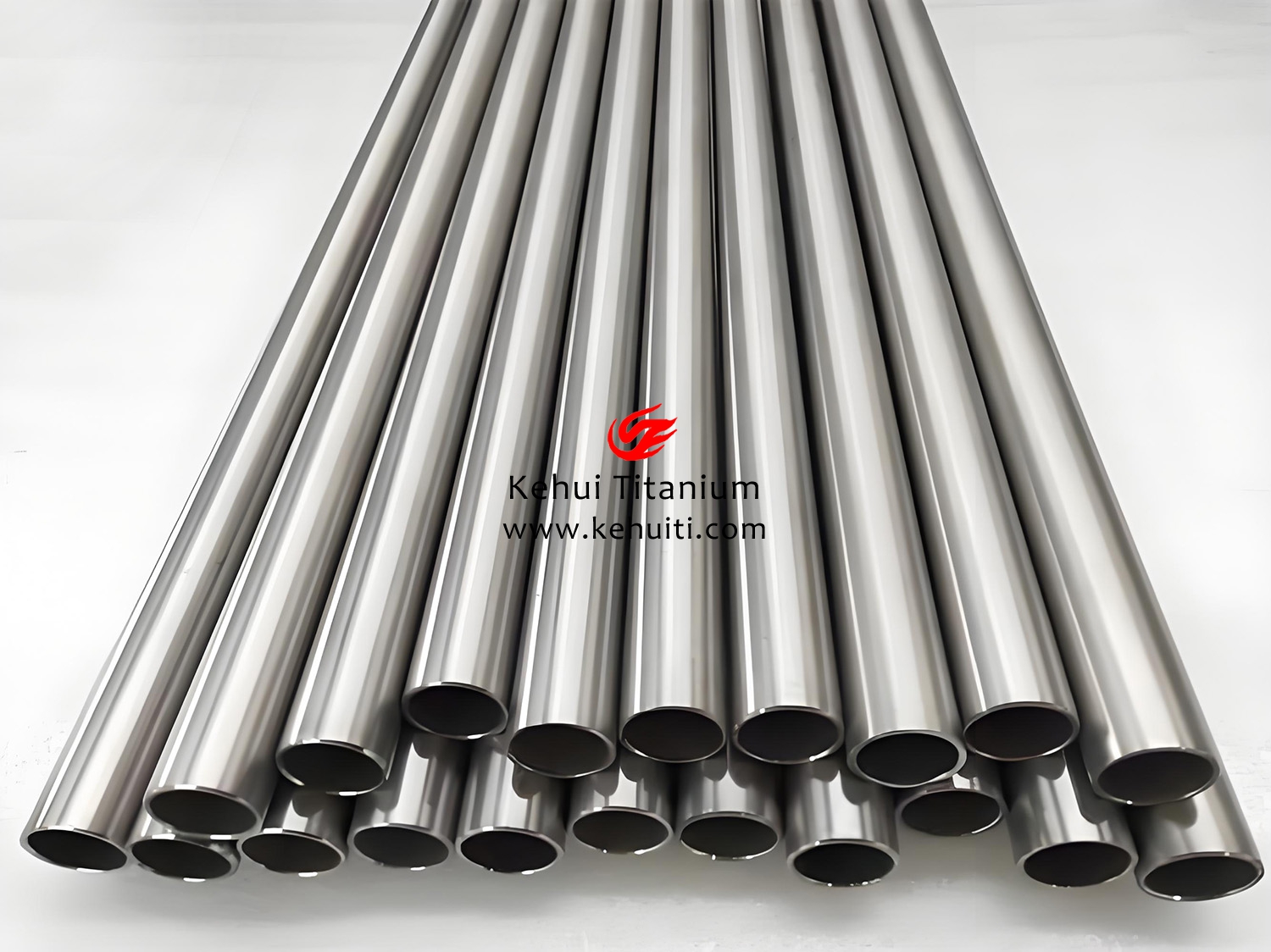

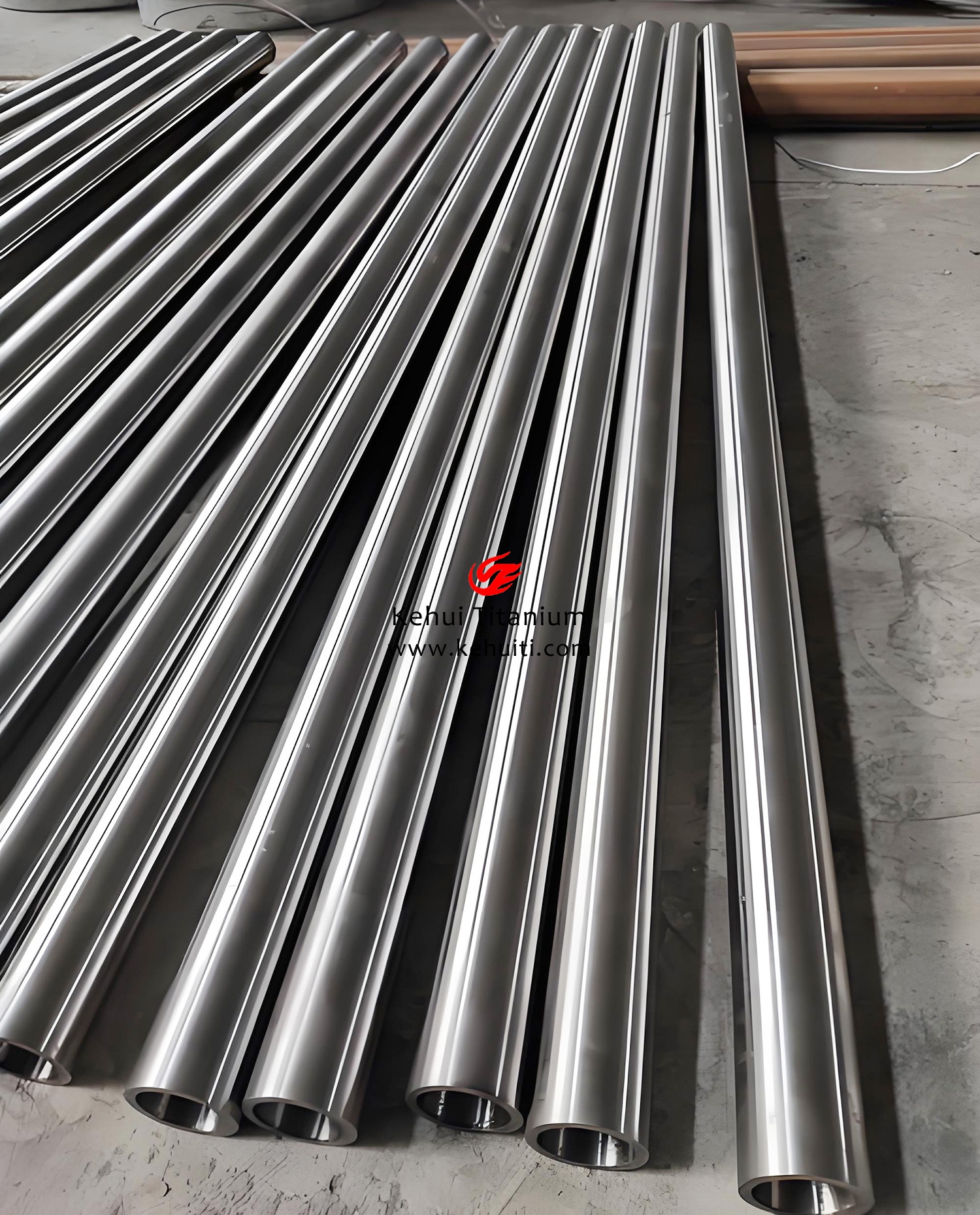

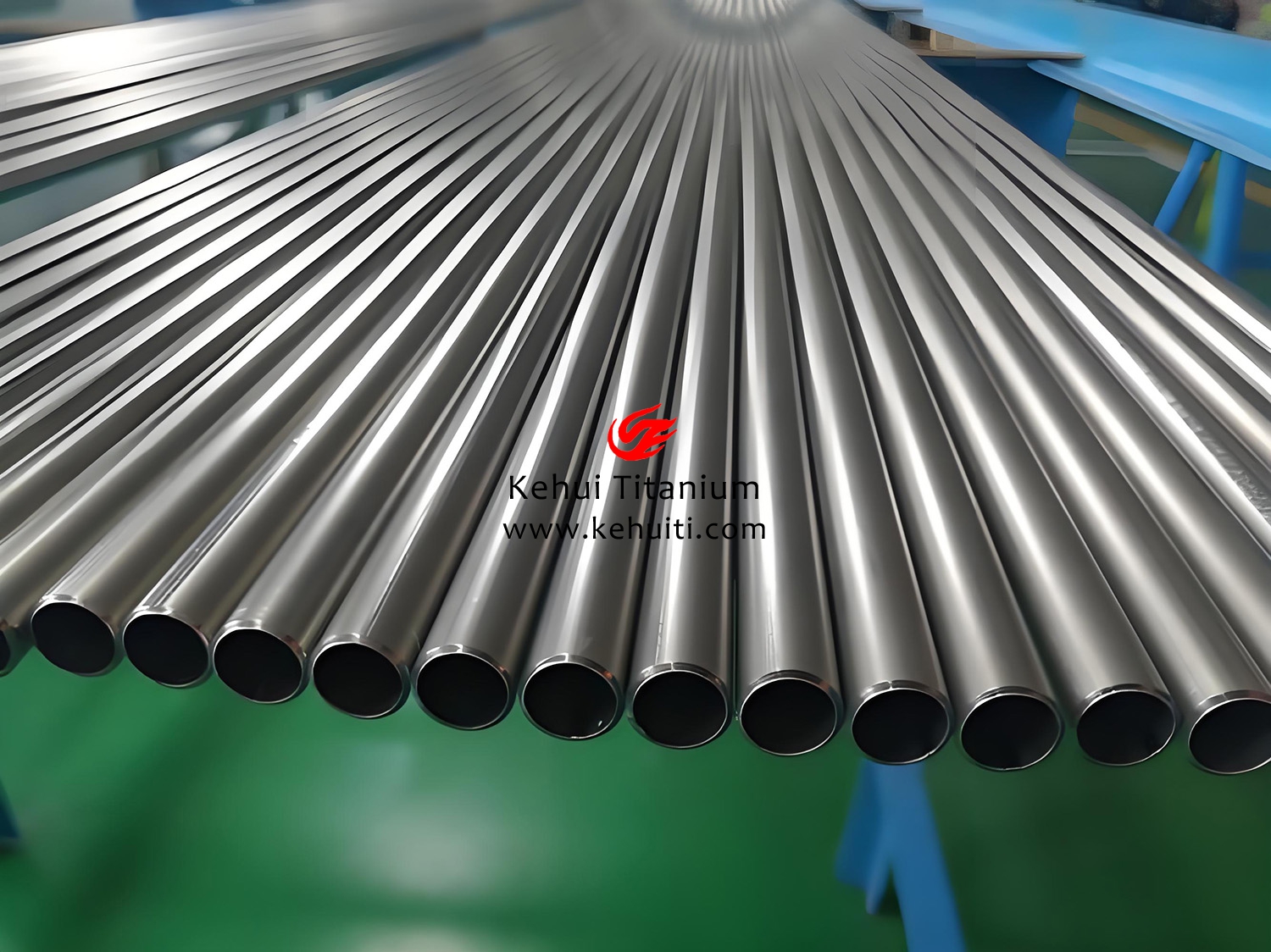

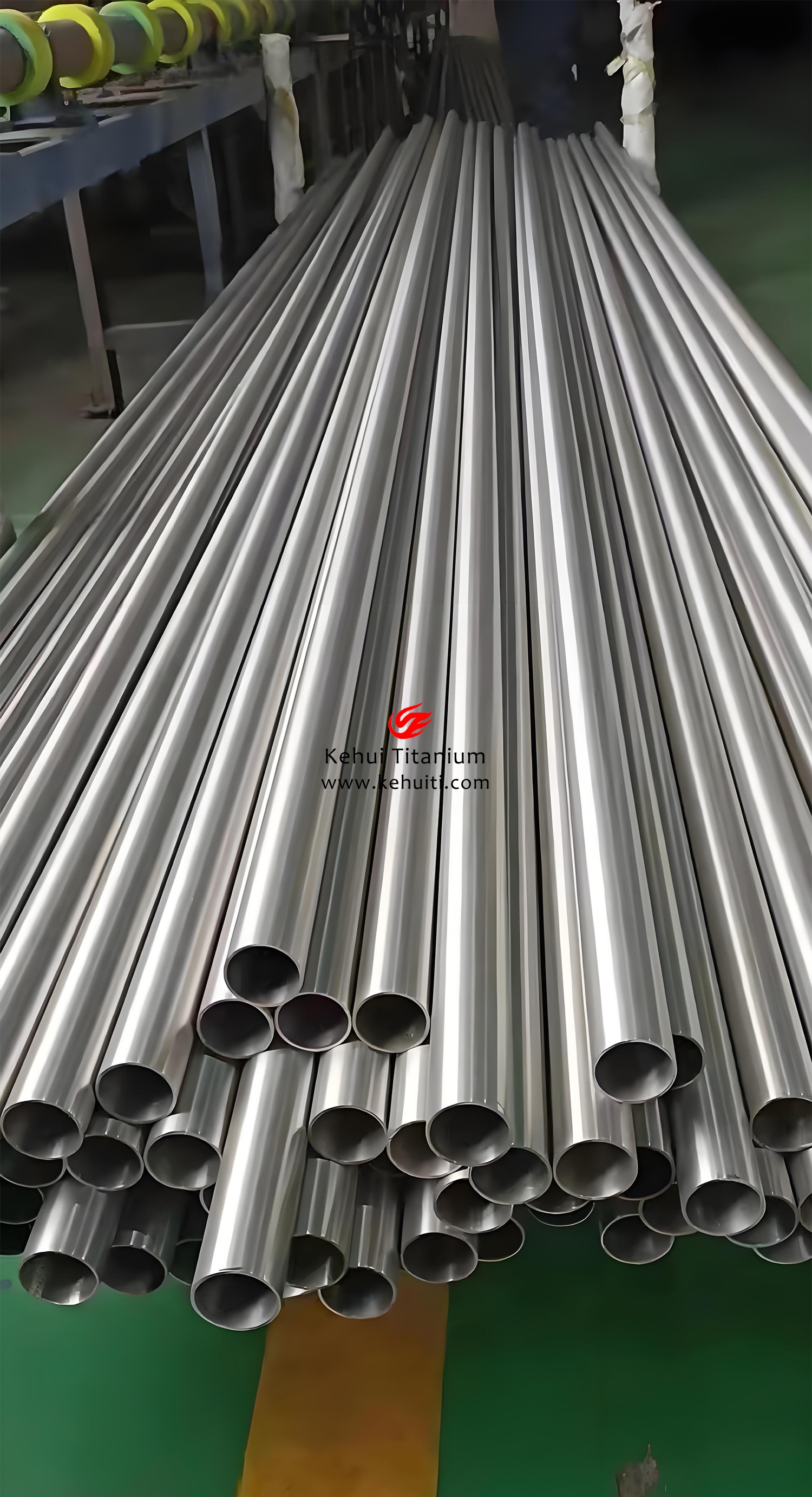

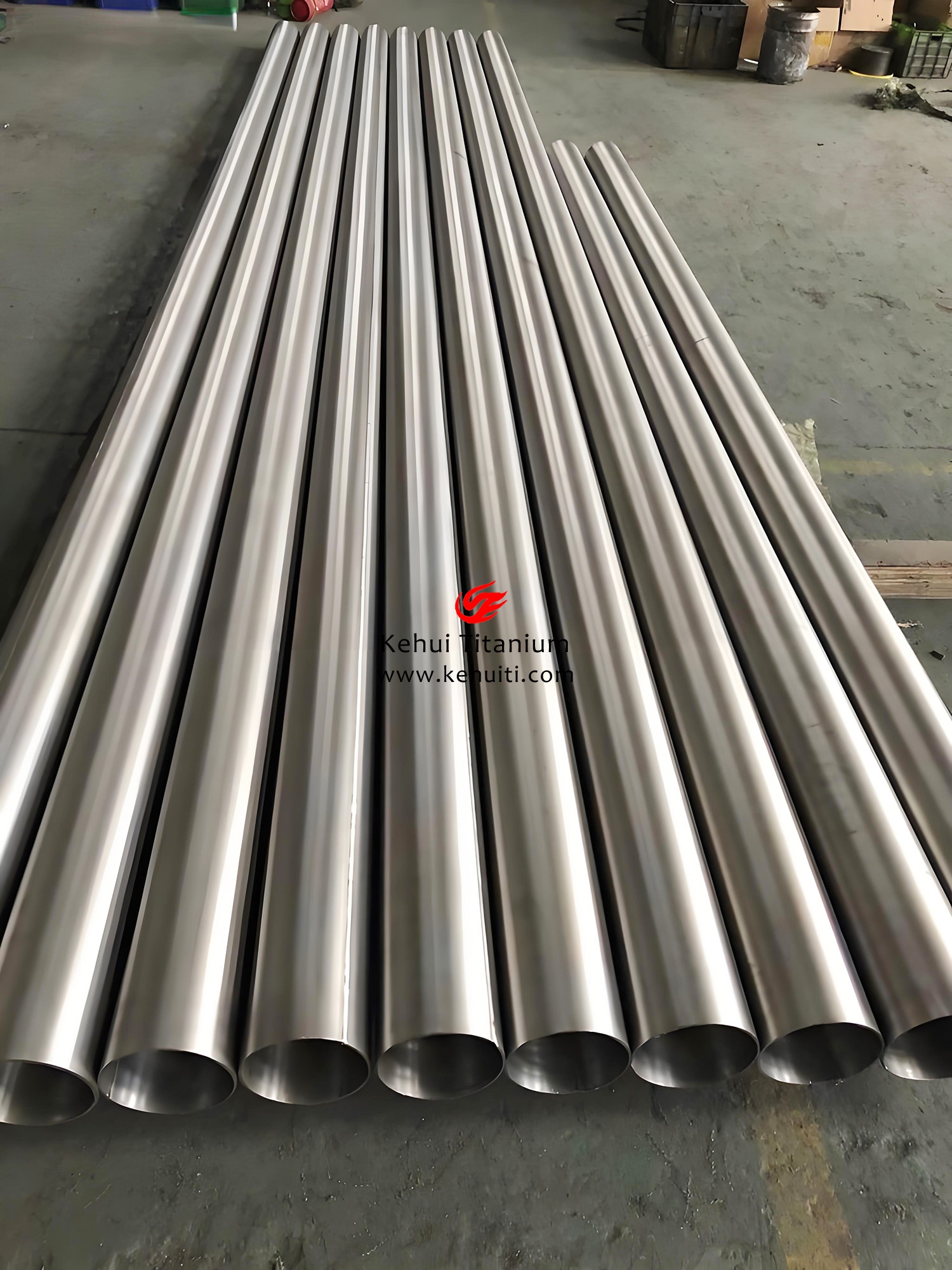

锆管是利用金属锆和其他金属制得的合金管形材料，分为无缝管和焊接管，其工艺分别为冷轧、挤压与氩弧焊焊接 。锆管具有密度为 6.51g/cm³、熔点≥1800°C 等特点，常见牌号有 Zr - 3（R60702）、Zr - 5（R60705） ，执行标准包括 ASTM B523、GB/T26283 - 2010 等。在性能上，它拥有优良的核性能和耐腐蚀性能，热中子俘截面很小，抗辐照生长能力较优 ，且在多种强腐蚀介质中能稳定工作。此外，锆管还具备良好的导电性、耐热性、导热性、较高强度和较大可塑性等特性 。 从分类来看，有纯锆管及锆合金管，纯锆管主要用于制造化工设备，但因价格昂贵用量有限；锆合金管如锆锡合金管棒、锆铌合金管棒等，是重要的核材料，常用于水冷反应堆的核燃料组件及堆内结构 。在应用方面，锆管涉及航海、航天、真空制盐、汽车工业、造纸纺织工业、电力工业、冶金工业、氯碱行业、化肥行业、海水淡化、仪器仪表制造、氯碱制造设备、电力设备以及生物医药、电子、热交换器和热管技术、石油开采、输油输气、核电厂、船舶工业等众多领域 。 与其他金属管材料相比，锆管在核性能上优势明显，像钢铁材料热中子俘截面大，不适合核领域；在耐腐蚀性方面，优于许多普通金属管，如碳钢在强腐蚀介质中易被侵蚀，而锆管能长期稳定工作 。选购锆管时，需依据具体使用场景和需求，考虑其耐腐蚀性、强度、导电性、导热性等性能是否匹配，关注其化学成分、腐蚀性能、力学性能、表面质量、氢化物取向、金相组织、尺寸偏差、无损探伤等指标是否达标 。 展望未来，随着科技发展，锆管有望在性能提升上取得突破，如进一步提高耐腐蚀性和强度；在应用领域方面，可能会在新能源、深海探测等新兴领域得到更广泛应用 。 以下是科辉钛业针对锆管的全维度分析，以独立表格形式分项呈现：
一、定义
| 术语 | 描述 |
| 锆管 | 以锆（Zr）或其合金为主要成分的管材，具有极强耐腐蚀性、低热中子吸收截面，广泛应用于核能、化工及医疗等领域。 |
二、材质与牌号
| 牌号 | 成分（主要元素） | 特性 | 适用场景 |
| Zr-2 | Zr-1.5%Sn-0.15%Fe-0.1%Cr | 耐高温水腐蚀，抗辐照生长 | 沸水堆（BWR）燃料包壳管 |
| Zr-4 | Zr-1.5%Sn-0.2%Fe-0.1%Cr | 耐高温高压水腐蚀，低吸氢率 | 压水堆（PWR）燃料包壳管 |
| Zirlo™ | Zr-1%Nb-1%Sn-0.1%Fe | 抗蠕变性能提升30%，适用于高燃耗反应堆 | 第三代核电燃料组件 |
| Excelon™-Zr | Zr-0.5%Nb-0.5%Cu | 耐酸性介质腐蚀（H₂SO₄、HCl），抗氢脆 | 化工反应器、酸性介质输送管道 |
三、性能特点
| 性能指标 | 锆管表现 | 对比传统材料 |
| 耐腐蚀性 | 耐受沸腾浓硝酸（≥65%）、高温水蒸气（300°C/10MPa），年腐蚀速率<0.01mm | 不锈钢在硝酸中腐蚀速率>1mm/年，哈氏合金成本高 |
| 热中子吸收截面 | 锆：0.18 barn，仅为不锈钢的1/25 | 不锈钢吸收截面4.5 barn，影响核反应效率 |
| 高温强度 | Zr-4在400°C下抗拉强度≥300 MPa | 316L不锈钢在300°C强度下降至150 MPa |
| 抗氢脆能力 | Excelon™-Zr吸氢量<100 ppm（临界值500 ppm） | 钛合金在酸性环境中吸氢易脆裂 |
四、执行标准
| 标准类型 | 国际标准 | 中国标准 | 核心要求 |
| 核级锆管标准 | ASTM B353（无缝锆管） | GB/T 8769-2010 | 化学成分、氢化物取向、超声波检测 |
| 化工用锆管标准 | ASTM B523（焊接锆管） | NB/T 20312-2014 | 耐酸腐蚀测试（H₂SO₄、HCl浸泡试验） |
| 无损检测标准 | ASME SB-811 | EJ/T 20048-2014 | 管材缺陷检出灵敏度≤0.1mm |
五、加工工艺
| 工艺类型 | 技术要点 | 适用产品 |
| 冷轧成型 | 室温轧制变形量80%-90%，晶粒度控制≤5级 | 核燃料包壳管（壁厚0.4-0.6mm） |
| 电子束焊接 | 真空环境下焊接，热影响区≤0.1mm，焊缝纯度≥99.9%Zr | 化工反应器大型锆管拼接 |
| 退火处理 | 真空退火（500-600°C，2h），消除残余应力，氢含量<50 ppm | 核级锆管后处理 |
| 表面钝化 | 硝酸-氢氟酸混合液钝化，形成致密氧化锆层（厚度2-5nm） | 医疗植入锆管防生物腐蚀 |
六、关键技术
| 技术分类 | 现有技术 | 前沿攻关方向 |
| 抗辐照损伤技术 | Zr-Nb系合金优化晶界结构 | 开发纳米氧化物弥散强化锆合金（如Zr-1%Y₂O₃），抗辐照肿胀率降低50% |
| 耐酸性腐蚀技术 | 添加Cu、Nb提升钝化膜稳定性 | 激光表面合金化（渗入Mo、Ta），耐浓盐酸腐蚀速率<0.005mm/年 |
| 精密成型技术 | 多道次冷轧+中间退火 | 微管挤压技术（直径<1mm，壁厚0.05mm），用于微型反应器 |
七、加工流程
| 步骤 | 工艺内容 | 关键设备 |
| 海绵锆提纯 | 克罗尔法还原+电子束熔炼（EBM），纯度≥99.95% | 电子束熔炼炉、真空电弧炉 |
| 热挤压开坯 | 加热至700°C挤压成锆坯，晶粒细化 | 卧式挤压机 |
| 冷轧与退火 | 多道次轧制（变形量80%）+真空退火，控制织构 | 精密冷轧机、真空退火炉 |

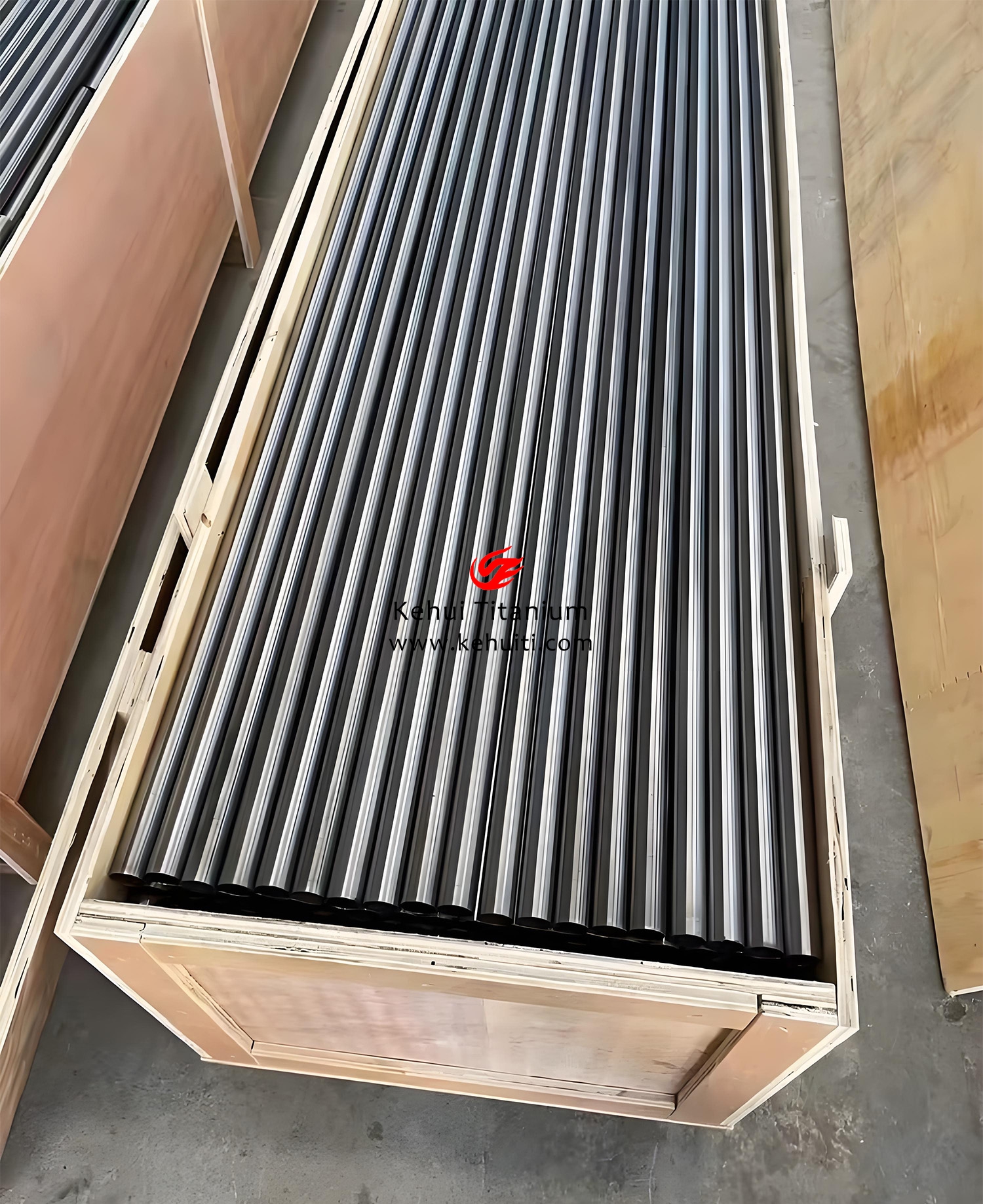

| 终检与包装 | 超声波探伤+氢化物取向检测，氩气密封防氧化 | 自动化检测线、充氩包装机 |
八、具体应用领域
| 应用场景 | 锆管方案 | 效益 |
| 核反应堆燃料包壳 | Zr-4无缝管（壁厚0.6mm） | 燃耗提升至60 GWd/tU，寿命延长20% |
| 化工酸洗设备 | Excelon™-Zr焊接管（耐98% H₂SO₄） | 设备更换周期从2年延长至15年 |
| 医疗植入物 | 高纯锆管（表面生物活性涂层） | 骨整合效率提升30%，排异反应降低 |
| 海水淡化换热器 | Zr-2合金管（耐Cl⁻腐蚀） | 换热效率保持率>95%（20年） |
九、与其他材料的对比
| 对比维度 | 锆管 | 钛合金管 | 哈氏合金C276 |
| 耐强酸腐蚀 | 耐浓H₂SO₄、HCl（优于钛合金） | 耐弱酸，强酸需Pd/Ru改性 | 耐强酸但成本高（$200/kg） |
| 热中子经济性 | 吸收截面0.18 barn（核能首选） | 不适用 | 不适用 |
| 高温抗氧化 | 500°C以下稳定（氧化锆层保护） | 400°C以上需涂层 | 600°C以上仍稳定 |
| 成本 | $80-150/kg（核级） | $50-100/kg | $200-300/kg |
十、技术挑战与前沿攻关
| 挑战类型 | 具体问题 | 攻关方向 |
| 氢脆风险 | 吸氢导致延展性下降（核环境中H₂渗透） | 开发表面阻氢涂层（如ZrC/石墨烯复合层） |
| 辐照肿胀 | 高燃耗下锆晶格畸变（体积膨胀>5%） | 纳米结构锆合金（晶界密度提升10倍） |
| 加工成本高 | 核级锆管加工成本是普通钢管20倍 | 推广粉末冶金短流程工艺（成本降低40%） |
十一、未来发展新领域（方向）
| 新兴领域 | 技术路径 | 潜在效益 |
| 第四代核反应堆 | Zr-SiC复合包壳管（耐温1,200°C） | 提升反应堆热效率至50% |
| 太空核动力系统 | 锆-钇合金耐辐射管道（抗宇宙射线） | 支持深空探测核电池系统 |
| 3D打印定制化锆管 | 电子束熔融（EBM）成型复杂流道 | 化工反应器设计周期缩短70% |
十二、趋势展望
| 时间维度 | 技术趋势 | 产业影响 |
| 2025-2030年 | 纳米弥散强化锆合金商业化 | 核电站燃料燃耗提升至80 GWd/tU |
| 2030-2035年 | 锆-石墨烯复合管量产（导热提升3倍） | 化工换热器效率突破90% |
| 2035年后 | 锆管在聚变堆第一壁材料中应用 | 推动可控核聚变商业化进程 |
以上表格系统整合了锆管的关键技术参数、应用场景及未来发展方向，突出其在核能、化工等严苛环境中的不可替代性。
