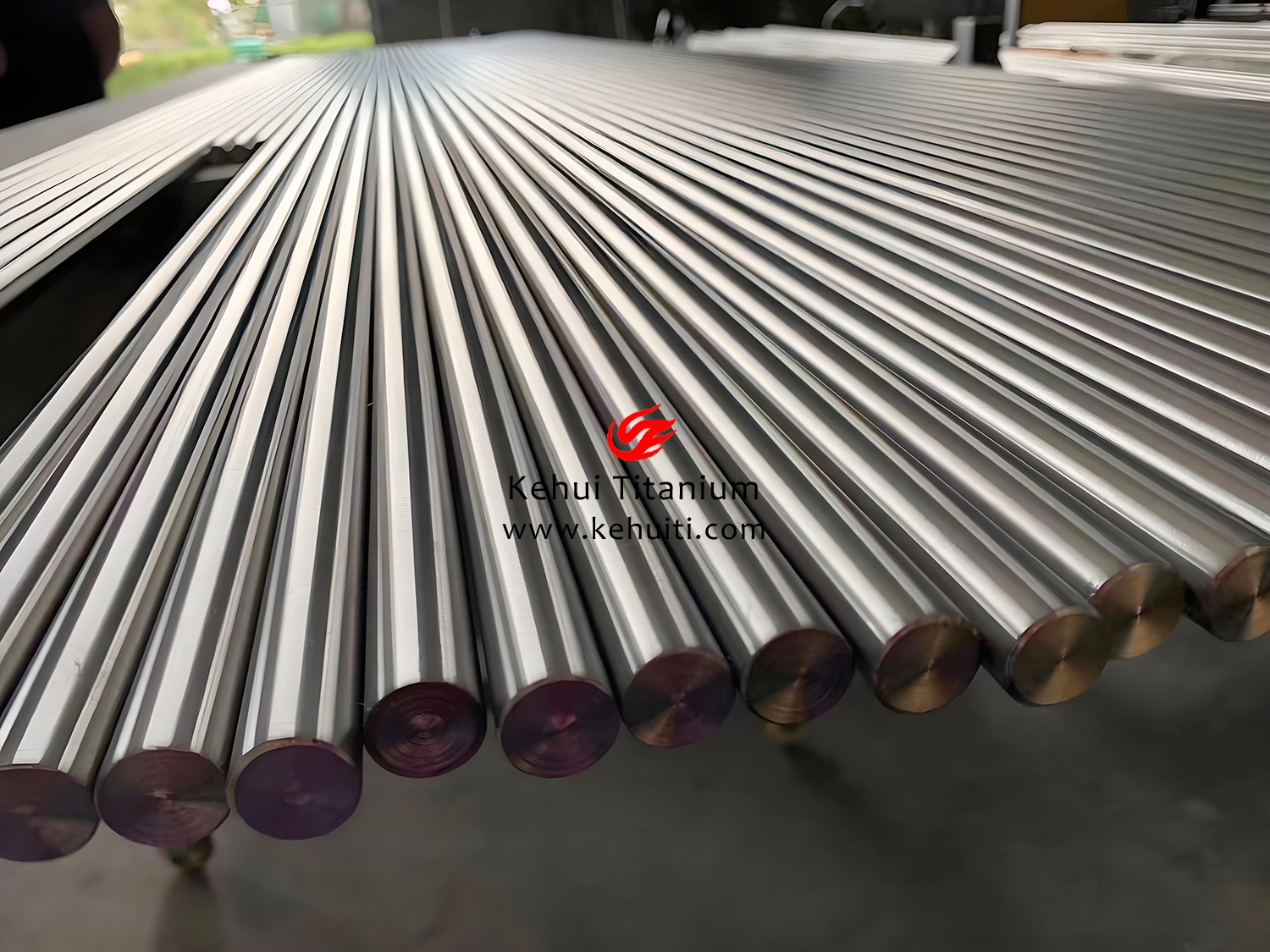

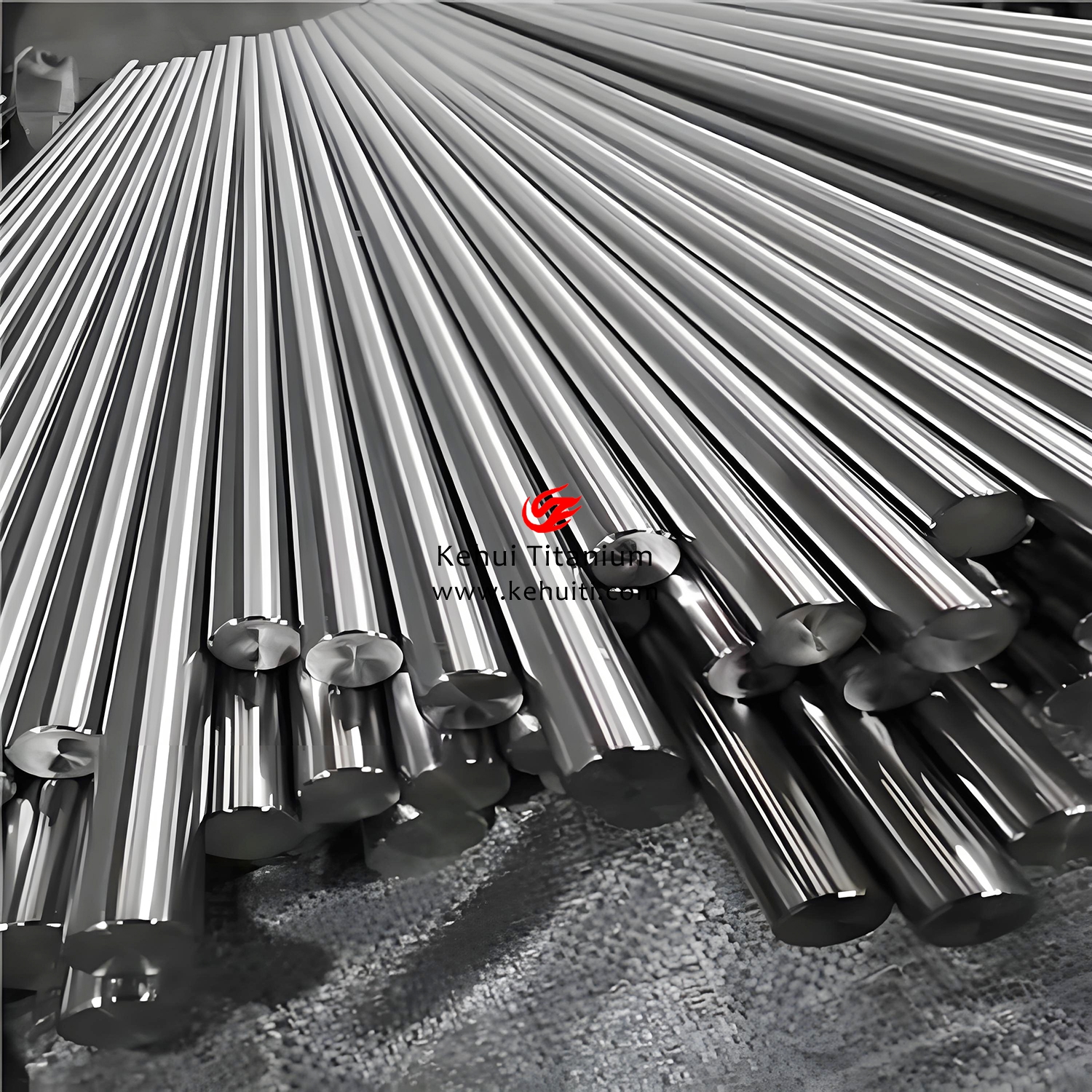

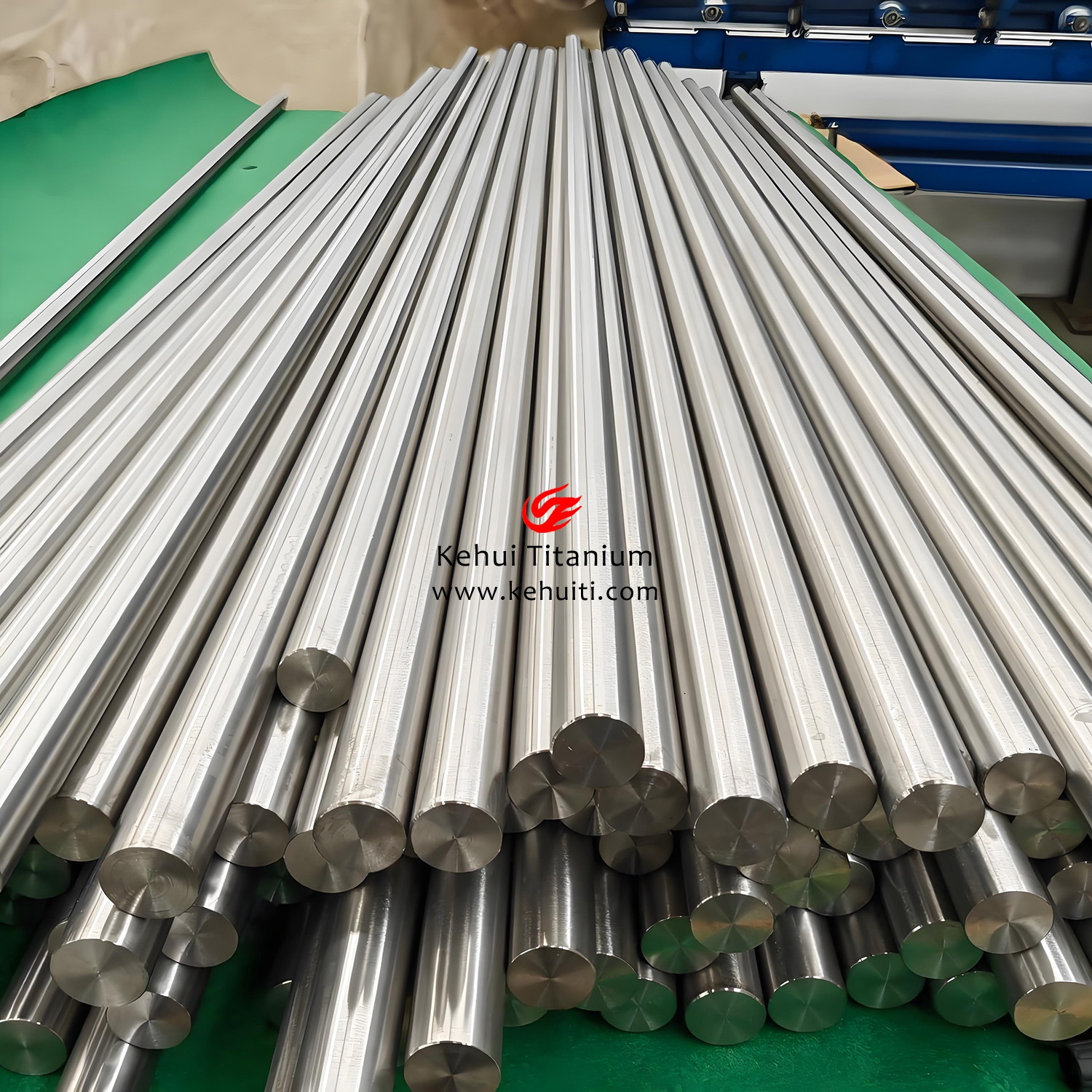

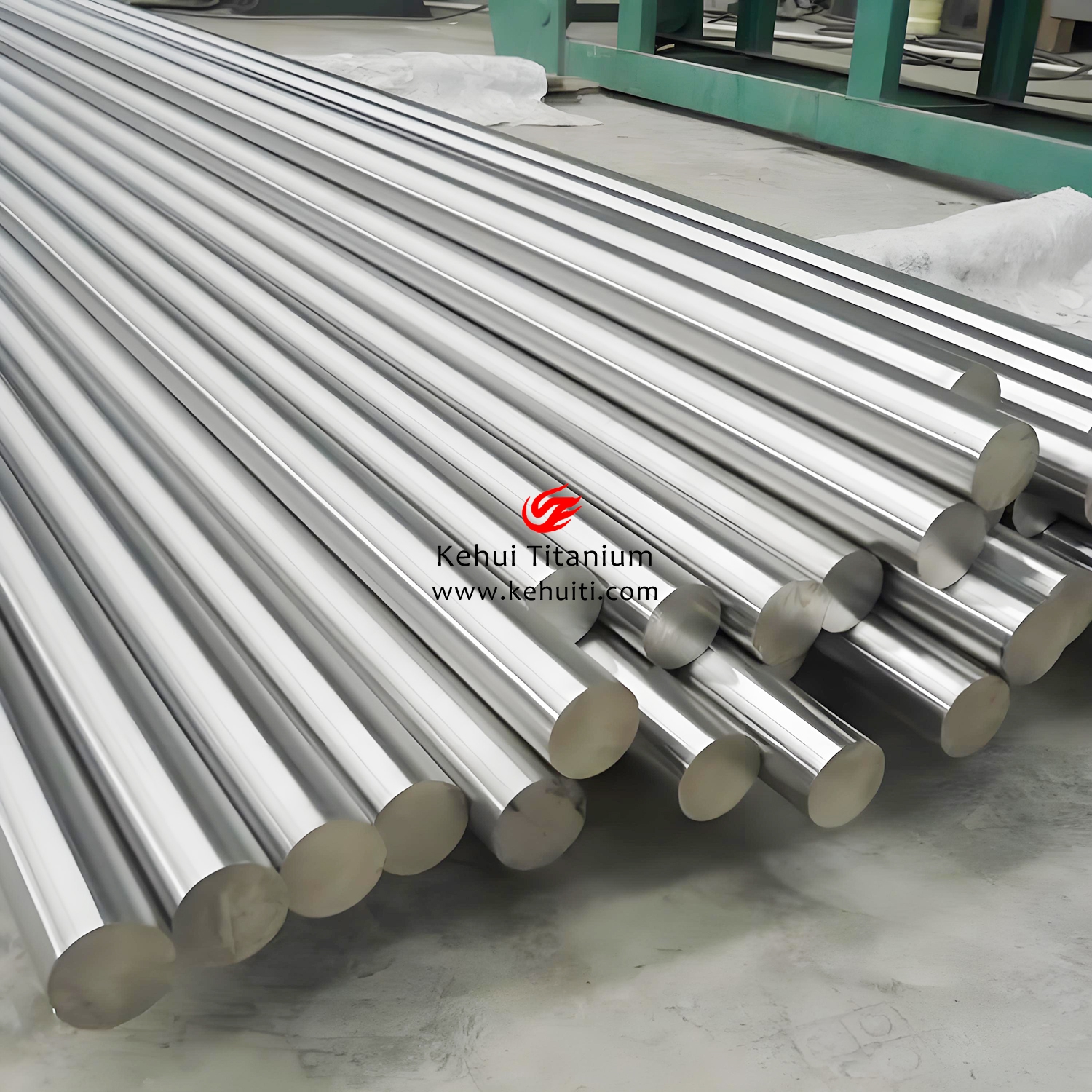

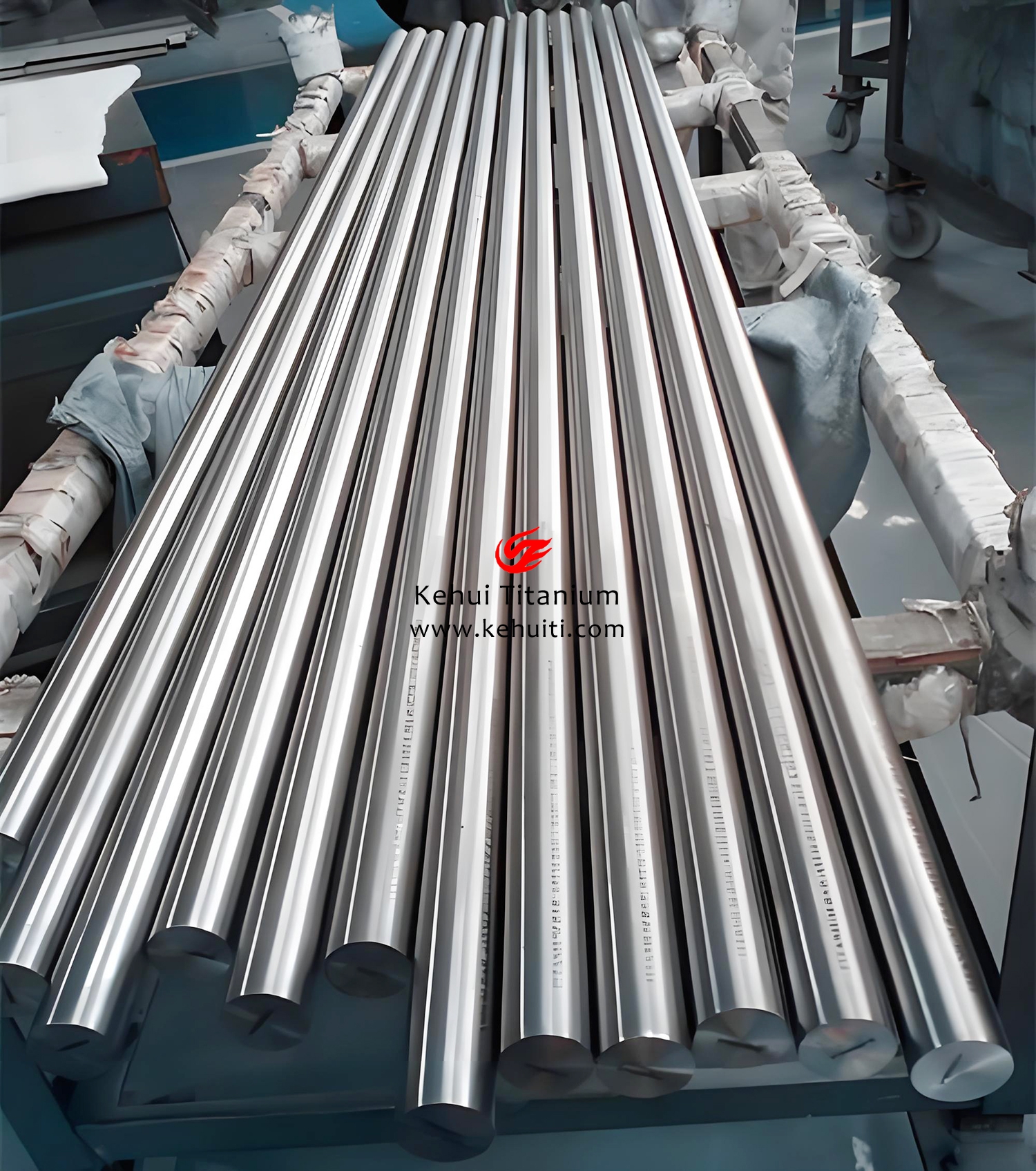

生物医用钛合金棒

1、简介

生物医用钛合金棒作为骨科、齿科及心血管植入体的核心原材料，其综合性能直接决定了医疗器械的临床安全性和长期有效性。这类材料在人体内需同时满足多重严苛要求：不仅必须具备卓越的生物相容性，避免引发排异反应或毒性效应，还需拥有与人体骨骼相匹配的力学性能（如弹性模量），并能在复杂的体内生理环境中保持稳定的耐腐蚀性能。随着医疗技术的进步和个性化医疗需求的增长，生物医用钛合金棒已从早期的简单植入支撑件发展为具有生物活性表面的功能化部件，其技术内涵持续深化。

本报告从成分特性、机械性能、制造工艺、执行标准到临床应用等十二个维度系统梳理医用钛合金棒的技术体系，结合前沿突破案例与产业化现状，为材料研发、医疗器械设计与临床应用提供技术参考。报告特别关注了新型低模量钛合金（如Ti-13Nb-13Zr）的突破性进展，以及3D打印技术和表面功能化工艺如何推动植入体性能的革新，同时对比分析了全球主要生产区域的技术发展路径。

2、名义及化学成分与国际牌号对应

生物医用钛合金棒主要包括纯钛系列（TA1/TA2/TA3/TA4）、TC4合金（Ti-6Al-4V）及其低间隙元素版本（TC4ELI），以及新型生物适配合金（如Ti-13Nb-13Zr）。各合金的化学成分直接影响其生物相容性和力学性能：

纯钛系列（如TA1-GR1）：氧含量梯度控制，氧含量从TA1到TA3递增，强度随之提高。TA1（GR1）含氧量≤0.18%，抗拉强度≥240MPa，常用于对强度要求不高的口腔修复基台。

TC4（Ti-6Al-4V）：含5.5-6.5%铝（Al）和3.5-4.5%钒（V），铝元素稳定α相，提高耐热性和强度；钒稳定β相，改善塑性。其医用版本严格限制杂质元素：氢（H）≤0.010%、氮（N）≤0.05%、碳（C）≤0.03%，避免在体内长期使用中析出毒性物质。

TC4ELI（Ti-6Al-4V ELI）：在TC4基础上进一步降低氧（O≤0.13%）、铁（Fe≤0.25%）等间隙元素含量，提升韧性和抗疲劳性，适用于承重植入件如人工关节柄。

Ti-13Nb-13Zr：由13%铌（Nb）、13%锆（Zr）和余量钛组成。铌和锆均为生物惰性元素，显著降低弹性模量（~79GPa），接近人骨（10-30GPa），减少“应力屏蔽”效应。该合金表面可生成富Nb2O5的稳定氧化层，促进骨整合。

表1：主要医用钛合金棒的名义化学成分（质量百分数%）

合金类型	Ti	Al	V	Nb	Zr	Fe	O	H	其他
TA1/GR1	余量	-	-	-	-	≤0.20	≤0.18	≤0.015	C≤0.08, N≤0.03
TC4/GR5	余量	5.5-6.5	3.5-4.5	-	-	≤0.25	≤0.20	≤0.012	C≤0.03, N≤0.05
TC4ELI/GR23	余量	5.5-6.5	3.5-4.5	-	-	≤0.25	≤0.13	≤0.008	C≤0.03, N≤0.05
Ti-13Nb-13Zr	余量	-	-	12.5-14.0	12.5-14.0	≤0.10	≤0.15	≤0.009	-

国际牌号对应关系为：TA1对应ASTM F67 Gr1，TC4对应ASTM F136 Gr5，TC4ELI对应ASTM F136 Gr23，Ti-13Nb-13Zr在欧美体系中常称R56323。

3、物理性能、机械性能与耐腐蚀性能

3.1 物理与机械性能

医用钛合金棒需在强度、塑性和模量三者间实现平衡。TC4（Gr5）作为主流材料，其典型力学性能为：抗拉强度≥895MPa、屈服强度≥825MPa、断后伸长率>10%，满足骨钉、接骨板对高强度和高韧性的需求。而TC4ELI（Gr23）通过降低氧含量，将断裂伸长率提升至≥18%，更适合制作长期植入的髋关节柄。

弹性模量不匹配是传统钛合金的主要缺点。纯钛模量约110GPa，TC4为110-115GPa，远高于人骨（10-30GPa），易导致植入体周围骨质吸收。Ti-13Nb-13Zr通过β相稳定设计，将模量降至79GPa，显著减少应力屏蔽效应。

表2：主要医用钛合金棒的机械性能对比

性能参数	单位	TA1/GR1	TC4/GR5	TC4ELI/GR23	Ti-13Nb-13Zr
抗拉强度	MPa	≥240	≥895	≥825	≥860
屈服强度	MPa	≥170	≥825	≥760	≥800
断后伸长率	%	≥24	≥10	≥18	≥15
断面收缩率	%	≥30	≥25	≥45	≥40
弹性模量	GPa	102-110	110-115	105-110	75-80
疲劳极限	MPa (10⁷周)	150	500-600	550-620	450-500

3.2 耐腐蚀性能

钛合金在体内环境中依靠致密氧化膜（TiO₂）提供保护。TC4在生理盐水中腐蚀速率<0.0005mm/年，钝化电流密度<0.1μA/cm²。但钒离子存在潜在毒性风险，故新型合金如Ti-13Nb-13Zr采用无钒设计，其氧化膜中含Nb₂O₅和ZrO₂，进一步抑制离子析出。

4、制造工艺、工艺流程与执行标准

4.1 制造工艺关键环节

熔炼：采用真空自耗电弧炉（VAR）三次熔炼，或EB炉+VAR双联工艺，确保杂质元素（H、O、N）达标。禁用钨极氩弧焊焊接电极，防止钨夹杂。

热加工：铸锭在β相变点以上（如TC4为1000-1050℃）保温后多向锻造，开坯变形量>60%，破碎粗大晶粒。后续在α+β两相区（如TC4为850-950℃）轧制或拉拔，每道次变形量8-12%，避免裂纹。

热处理：TC4常用700-850℃保温1-3小时退火，空冷。TC4ELI需在更低温度（650-680℃）长时退火以消除应力。

表面处理：医用棒材需磨光至Ra<0.8μm，减少表面缺陷引发的疲劳裂纹源。

4.2 核心执行标准

全球医用钛棒遵循统一严格的标准体系：

中国：GB/T 13810-2007（外科植入物用钛及钛合金加工材）

美国：ASTM F136（Ti-6Al-4V ELI）、ASTM F67（纯钛）

成分检测：GB/T 3620.1，H含量严控≤0.010%27

力学测试：GB/T 228.1（室温拉伸）、GB/T 4338（高温性能）

5、与其他医用钛合金材料的区别

医用钛合金按显微组织分为α型（纯钛）、α+β型（TC4）和β型（Ti-13Nb-13Zr、Ti-12Mo-6Zr-2Fe等），其特性差异显著：

纯钛（TA系列）：生物相容性最佳，但强度较低（TA1抗拉强度仅240MPa），仅用于非承力部件如颅骨修复网、牙科种植体上部结构。

TC4（α+β型）：强度-韧性综合性能最优，抗拉强度895-1050MPa，适用于90%的承力植入物，如关节柄、骨板螺钉。但高模量（110GPa）和钒元素潜在毒性是其短板。

Ti-13Nb-13Zr（亚稳β型）：弹性模量最低（~79GPa），与骨模量更匹配；无铝无钒设计避免神经毒性和骨软化，长期植入安全性更佳。缺点是制造成本高，目前主要用于高端脊柱融合器。

表3：三类医用钛合金材料特性对比

特性维度	纯钛（TA1/GR1）	TC4（GR5）	Ti-13Nb-13Zr
典型组织	α相单相	α+β双相	亚稳β相为主
生物相容性	极佳	良好（钒潜在毒性）	极佳（无铝无钒）
弹性模量	102-110GPa	110-115GPa	75-80GPa
抗拉强度	240-550MPa	895-1050MPa	860-900MPa
耐腐蚀性	优异（纯TiO₂膜）	优异（含Al、V氧化膜）	极佳（含Nb₂O₅、ZrO₂复合膜）
代表应用	牙科基台、颅骨修复网	关节柄、骨板螺钉	脊柱融合器、心血管支架

6、核心应用领域与突破案例

6.1 骨科植入物

脊柱融合器：Ti-13Nb-13Zr棒材加工的多孔融合器，弹性模量80GPa，较TC4降低30%，术后骨吸收率下降50%。

缝合锚：TC4棒材经皮秒激光微织构处理，在锚体表面形成深26.27μm的沟槽阵列，表面亲水性提升，细胞粘附增加，拔出力从98.67N增至119.33N（+21%）。

6.2 齿科与关节置换

3D打印个性化关节：采用SLS技术制造β钛合金（如Ti-24Nb-4Zr-8Sn）股骨柄，杨氏模量优化至60GPa，孔隙率≤0.5%，耐磨性较传统件提高3倍。

6.3 手术器械

超声刀刀头：专用TC4丝材（抗拉强度1050-1100MPa，弹性模量≥130GPa），通过高精度热拉拔（变形量8-12%/模次）和730℃退火，实现强度与弹性的最佳匹配。

7 、先进制造工艺进展与产业化对比

7.1 增材制造技术

SLS/SLM技术：直接制造多孔钛合金植入物，孔隙率可控在60-80%，孔径600-800μm（最优骨长入尺寸）。西安铂力特医疗线通过ISO 13485认证，脊柱融合器良品率达98.6%。

梯度结构设计：华中科技大学开发梯度孔隙打印技术，植入物表层高密度（耐磨）、内部低密度（促骨长入），人工关节磨损率降低3倍。

7.2 表面功能化

激光微织构：皮秒激光在缝合锚曲面加工微沟槽，实现“液滴反重力攀爬”效应，加速细胞增殖。

电化学阳极氧化：在钛棒表面生成纳米管TiO₂层，加载BMP-2骨形态蛋白，骨整合速度提升40%。

7.3 产业化对比

欧美企业：主导高端植入物市场，如EOS的SLS设备配合专用β钛合金粉末（如Ti-13Nb-13Zr），但单台设备投入超200万元。

中国产业：以宝钛、西北院等为代表，突破TC4ELI棒材三次熔炼技术，成本较进口低30%，但在新型合金（如Ti-13Nb-13Zr）产业化方面仍有差距。

8、技术挑战与前沿攻关

当前生物医用钛合金棒仍面临三大核心挑战：

疲劳性能提升：多孔结构植入物的疲劳寿命不足，3D打印件在10⁷周次下的疲劳强度较锻件低20-30%。中科院金属所采用热等静压（HIP，1200℃/100MPa）技术，将SLM-TC4的疲劳极限提高至550MPa（接近锻件水平）。

生物活性赋予：钛合金本身无生物活性，需表面改性。北京大学采用微弧氧化技术在TC4棒表面生成含Ca-P的陶瓷层，动物试验显示骨结合周期从12周缩短至8周。

复杂形状制造：传统锻造难以加工曲面解剖结构。上海交通大学开发激光选区熔化（SLM）自适应支撑算法，实现髋关节臼杯的一次成型，后处理成本降低50%。

9、趋势展望

生物医用钛合金棒的未来发展聚焦于三个方向：

材料设计智能化：基于机器学习算法预测合金成分-组织-性能关系。如MIT团队建立钛合金生物相容性预测模型，优化出Ti-15Zr-4Nb-0.5Sn新成分，细胞活性提升35%。

制造技术数字化：3D打印数据库与AI工艺优化结合。GE Additive开发AM Process Suite系统，实时监控熔池温度与尺寸波动，将打印缺陷率控制在0.1%以下。

临床定制规模化：分布式制造模式兴起。西安铂力特建立医疗云平台，医院可本地化生产植入物，流通成本降低34%，交付周期缩短至72小时。

生物医用钛合金棒作为生命科学与材料工程的交叉产物，其发展将持续推动个性化、精准化医疗的革新进程。通过材料创新、工艺优化与临床反馈的闭环，新一代钛合金棒将不仅成为人体的“惰性替代件”，更是主动促进组织再生的“生物活化平台”。

---
