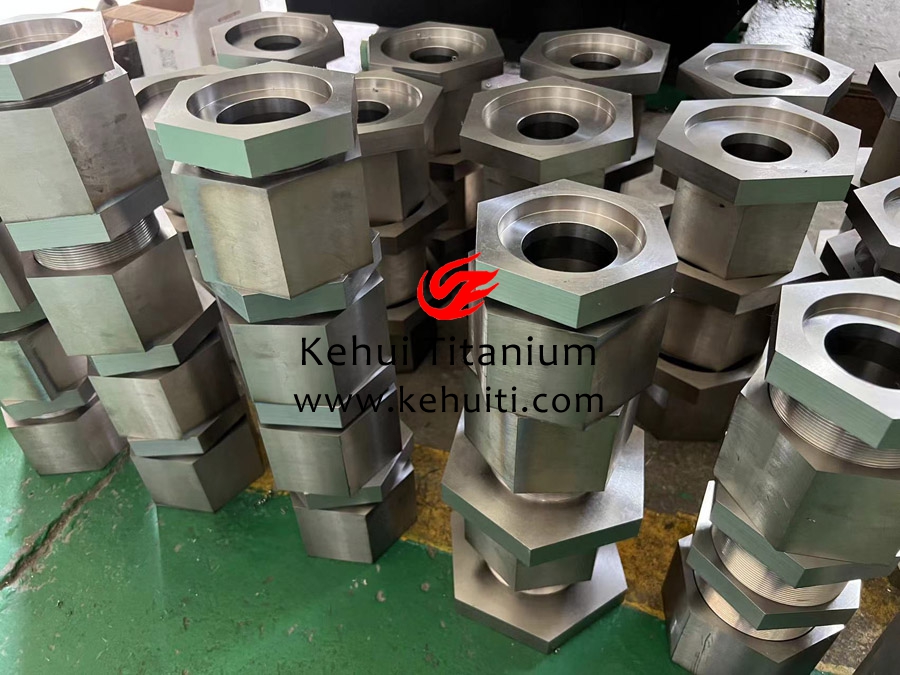

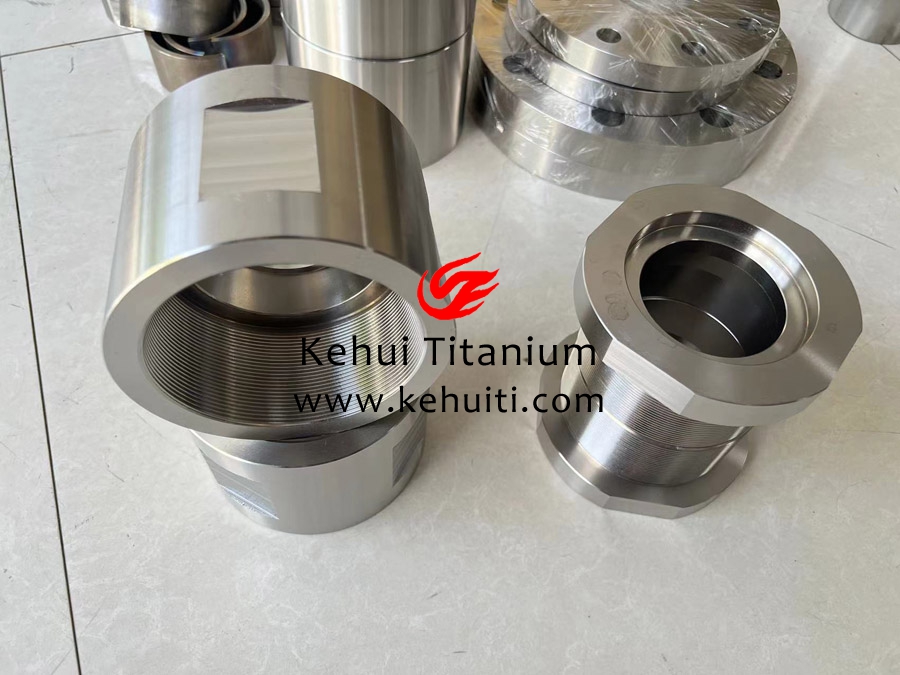

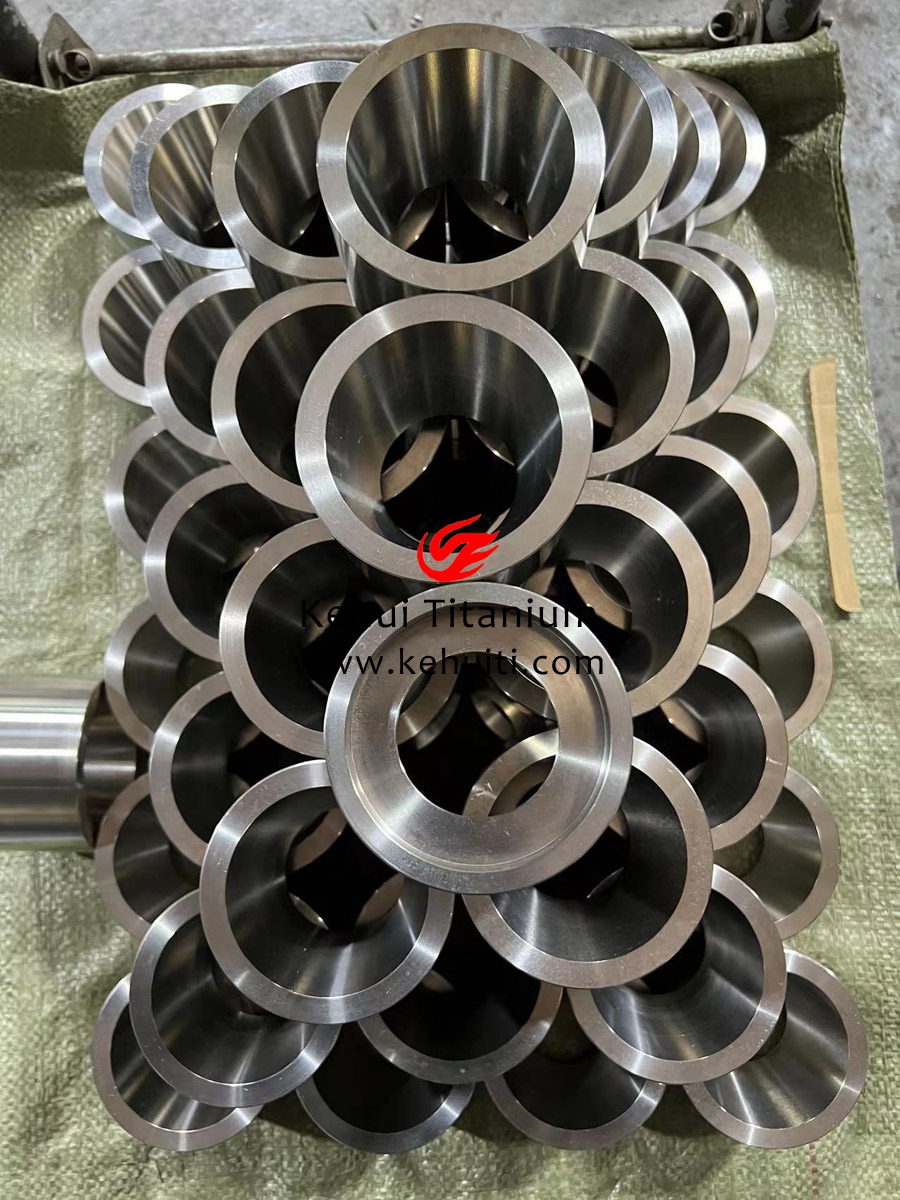

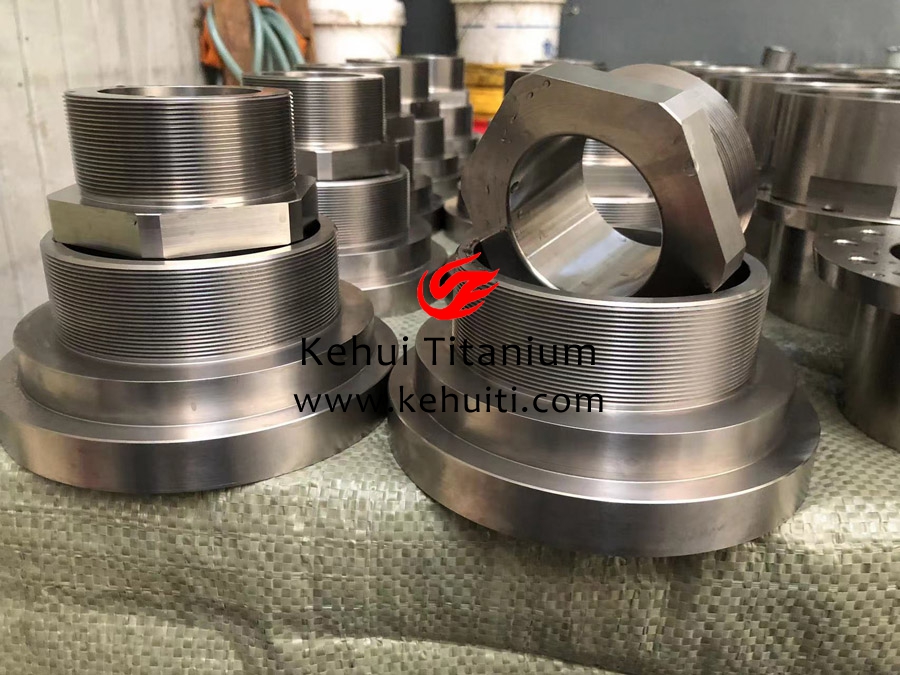

钛异形加工件

产品名称：钛加工件、钛异形加工件

一、钛异形件定义与航空航天需求

1、结构特征

几何复杂性：包含自由曲面、薄壁、内腔、异形孔等特征（如发动机空心叶片、卫星桁架接头）

轻量化设计：拓扑优化结构（减重幅度达30%-50%）

功能集成：兼具传力、散热、隐身等多功能需求

2、典型材料选择

合金牌号	材料类型	适用温度	关键性能优势	典型异形件
TC4	α+β双相	≤400℃	高比强度（1100MPa·cm³/g）	机身蒙皮加强框
TC17	近β型	≤500℃	高损伤容限（KIC≥55MPa√m）	发动机整体叶盘
TA15	近α型	≤550℃	高温蠕变抗性（600℃/100h）	航天器高温导管
Ti5553	β型	≤350℃	超高强度（≥1300MPa）	起落架关节轴承

二、加工核心挑战与解决方案

1、复杂结构成形难题

挑战类型	技术痛点	创新解决方案
薄壁变形	壁厚0.5mm，变形量＞0.1mm/m	自适应夹具+振动抑制加工（振幅≤2μm）
深腔加工	深径比＞10:1，排屑困难	内冷式刀具+高压气雾冷却（8MPa）
曲面精度	自由曲面轮廓度要求≤0.02mm	五轴RTCP精度补偿（误差＜3μm）
残余应力	加工后应力导致尺寸漂移0.05-0.1mm	激光冲击强化（LSP）+低温时效

2、特种加工技术突破

激光沉积制造（LDM）：

成形效率：300g/h，层厚精度±0.05mm

应用案例：发动机机匣整体制造（减少焊缝80%）

电解加工（ECM）：

参数：电压20V，电解液NaCl（15%），进给速度0.3mm/min

优势：无刀具磨损加工复杂气膜孔（孔径Φ0.3±0.01mm）

超塑成形/扩散连接（SPF/DB）：

温度：920℃（TC4），压力2MPa，时间2h

成果：4层空心结构一次成形（减重40%）

三、全流程精度控制体系

1、数字化工艺链

三维扫描逆向建模（精度0.005mm）    → 有限元切削仿真（预测变形误差±5%）    → 五轴联动加工（定位精度1μm）    → 在线激光测量补偿（实时修正≥0.002mm）    → 柔性夹具自适应装夹（重复定位≤2μm）

2、智能检测技术

检测技术	精度指标	适用场景
激光跟踪仪	空间定位±0.01mm/m	大型舱体装配检测
工业CT	体素分辨率5μm	内部缺陷三维可视化
白光干涉仪	垂直分辨率0.1nm	叶片表面微裂纹检测
数字图像相关法	全场应变测量精度±5με	热变形场实时监测

四、典型应用案例与参数

应用场景	异形件示例	技术参数与突破点
航空发动机	空心风扇叶片	壁厚0.3mm，冷却通道直径Φ0.5±0.02mm，气动效率提升15%
航天器结构	蜂窝夹层舱体	芯格尺寸2mm×2mm，面密度1.2kg/m²，刚度提升3倍
无人机	拓扑优化机身骨架	减重45%，静强度≥1.5倍设计载荷
卫星	可展开天线铰链	运动精度±0.005°，耐10⁸次展开循环
高超飞行器	热防护系统多孔面板	孔隙率60%±2%，耐温1600℃/30s

五、未来技术发展方向

1、复合能场加工：

超声-激光-磁场协同（材料去除率提升200%）

电子束原位改性（表面硬度提升至1800HV）

2、智能化制造：

数字孪生工艺优化（加工误差预测率＞95%）

自主决策刀具路径（基于强化学习算法）

3、极限性能突破：

微晶钛合金（晶粒尺寸≤1μm，强度提升50%）

仿生结构设计（蜂窝-点阵复合构型，比刚度提升80%）

4、绿色可持续：

钛屑近净回收（利用率≥98%）

低温加工技术（能耗降低40%）

六、总结

航空航天钛异形加工件是装备性能升级的核心载体，其制造技术已从减材加工向增-减材复合制造跃迁。通过多物理场耦合工艺、全生命周期精度控制及跨尺度结构设计，钛合金异形件正突破传统性能极限。在六代机变体机翼、可重复使用航天器等前沿领域，钛异形件将向着功能梯度化、结构智能化方向演进，推动航空航天装备进入"轻如鸿毛、坚如磐石"的新纪元。

---
