海洋工程核心部件用钛锻件

发布日期：2025-12-2 11:35:13

一、定义与概述

海洋工程核心部件用钛合金锻件，是指通过锻造等塑性加工方法制成，专门用于建造海上石油与天然气平台、深海潜器、海洋装备等海洋工程结构关键部位的钛合金部件毛坯或成品。其核心使命是解决海洋严苛服役环境（高压、高盐雾、低温、微生物附着、动态交变载荷）带来的 “腐蚀失效”与“高维护成本” 两大核心难题。

这类锻件不仅是简单形状的坯料，更是通过精密塑性变形获得优异流线组织、高可靠性、长寿命的近净成形或最终结构件。其设计、制造与验收标准，围绕 “深海适应性”、“长效免维护”和“极端载荷安全性” 三大原则展开，是实现海洋资源开发装备轻量化、长寿化、高可靠性的基石。

二、材质与化学成分

海洋工程用钛锻件材质需在耐蚀性、强度、韧性、可焊性及经济性间取得最佳平衡。主要分为耐蚀合金与高强韧合金两大类。

类别	典型牌号	名义化学成分	核心特性与设计考量
耐蚀钛合金	工业纯钛 (TA1, TA2)	Ti ≥ 99.5%，严格控制Fe、O等杂质。	在海水等氧化性介质中耐蚀性极佳，塑性好，易于焊接成形。用于海水管路系统、非主承力结构件。经济性好。
	TA31 (Ti-6Al-3Nb-2Zr-1Mo)	Ti-6Al-3Nb-2Zr-1Mo	专为深海装备开发的近α型合金。国家标准《潜水器用TA31合金锻件》(GB/T 35364-2017)规定了其要求。具有高强度、高韧性、优异的抗海水腐蚀和抗应力腐蚀性能，是深海潜器耐压壳体的主流材料。
高强韧耐蚀钛合金	Ti80 (Ti-6Al-2.5Nb-2.2Zr-1.2Mo)	Ti-6Al-2.5Nb-2.2Zr-1.2Mo	我国自主研发的船用高强钛合金。屈服强度≥800MPa，兼顾高强度、高韧性和优异的耐海水腐蚀性能，尤其抗应力腐蚀开裂性能突出。已成功应用于制备单重达7500kg的超大规格锻坯，组织与性能均匀稳定。
	Ti551 (在研)	Ti-5.5Al-1.5Mo-1Cr-1Zr-1V-1Sn	宝鸡钛业新研发的海洋用高性价比合金。其设计目标是在保持与Ti80相当强度的前提下，将冲击韧性提升约20%，同时将制备成本降低20%以上，满足深海装备高性能与经济性的双重需求。

选材趋势：海上平台非承力系统多选用工业纯钛；主承力结构、耐压壳体、关键连接件则普遍采用TA31、Ti80等专用高强耐蚀合金；未来，Ti551等新一代高性价比合金有望成为重要补充。

三、性能特点

极致的全面耐腐蚀性：钛合金表面致密且自修复的氧化膜（TiO₂），使其对海水、氯离子、潮湿海洋大气具有无与伦比的耐蚀性，从根本上杜绝了海洋工程钢结构常见的点蚀、缝隙腐蚀和应力腐蚀开裂问题，使用寿命可达数十年，实现“零维护”或“少维护”。

出色的高比强度与轻量化效益：钛合金密度（约4.5g/cm³）仅为钢的57%，但强度与高强度钢相当。用于深海立管、潜器壳体等部件，可实现30%-40%的减重。这不仅降低了平台载荷，更直接提升了装备的有效载荷和作业能力（如更深的钻井深度）。

优异的抗疲劳与动态载荷能力：海洋环境存在风、浪、流等引起的复杂交变载荷。通过锻造细化的均匀组织，钛锻件具有优异的抗疲劳性能和损伤容限，能够承受长期的动态应力循环，保障结构安全。

卓越的低温韧性：在北极等极地海洋开发的低温（如-50℃）环境下，钛合金仍能保持良好的韧性，无低温脆性，这是许多钢材无法比拟的优势。

良好的生物相容性与抗海生物附着性：钛合金表面不利于海生物（如藤壶）的稳定附着，可减少生物污损带来的额外重量和腐蚀风险。

四、执行标准

海洋工程钛锻件的标准体系正在不断完善，以保障其质量与可靠性。

标准类型	标准号/名称	核心内容与意义
国家产品标准	GB/T 35364-2017《潜水器用TA31合金锻件》	现行有效的专门标准，规定了TA31合金锻件的技术要求、试验方法、检验规则等。
	(在修订中) 《潜水器用钛及钛合金锻件》	基于GB/T 35364-2017进行修订，计划于2025-2026年完成，由全国潜水器标委会归口，旨在提升和完善标准体系。
企业/行业技术规范	各大船级社（CCS, DNV, ABS等）规范	海洋工程装备入级必须遵循的规范，对材料认证、焊接工艺评定、无损检测有详尽规定，通常严于国标。
	内部工艺与质控标准	如Ti80超大锻坯制备研究中，对铸锭成分均匀性（主元素极差≤1000ppm）、锻坯力学性能稳定性（强度偏差≤10MPa）的严格控制，代表了行业尖端水平。

五、加工工艺与关键技术

海洋工程钛锻件，尤其是大规格、高性能锻件，其制造是极限制造能力的体现。

1. 核心加工工艺

大吨位多向自由锻：用于万吨级铸锭的开坯和制坯，通过多火次“换向三镦三拔” 工艺，破碎粗大铸态组织，消除成分偏析，获得均匀的预备组织。

精密模锻：对于形状复杂的最终构件（如法兰、阀体、连接头），采用精密模具在大型液压机上进行近净成形，以减少材料消耗和后续加工量。

等温/近等温锻造：针对形状极其复杂或难变形合金，模具与坯料保持相同高温，以极慢速度变形，可获得均匀的细晶组织和精确的形状，是制造高端复杂锻件的关键技术。

2. 关键技术挑战与突破

超大规格锻坯的均匀性控制：这是海洋工程大型结构件的核心难点。以Ti80合金为例，需攻克单重达11000kg铸锭的熔炼均匀性（如氧含量极差≤80ppm），以及7500kg锻坯全截面组织与性能的一致性（强度偏差≤10MPa）技术。

难变形合金的缺陷防控：海洋用高强钛合金变形抗力大、塑性窗口窄，锻造中易出现开裂、心部粗晶、流线紊乱等缺陷。需精确设计锻造温度（在α+β两相区或β区）、每火次变形量、变形路径，并采用计慊Ｄ猓ㄈ鏒eform-3D）进行全过程仿真优化。

焊接与连接技术：锻件最终需焊接成整体结构。钛合金焊接需在极高纯度惰性气体保护下进行，防止焊区污染脆化。高能量密度激光焊接、电子束焊接等先进技术被用于关键焊缝，以确保接头性能与母材匹配。

六、典型加工流程

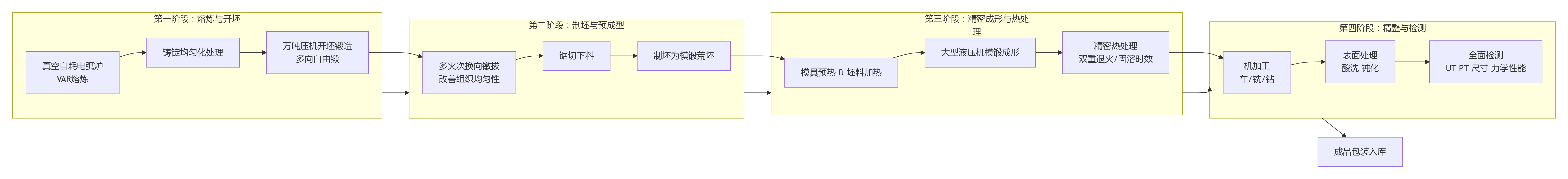

以下以海洋平台用大型钛合金法兰锻件为例，展示其核心加工流程：

七、具体应用领域

1. 海上石油与天然气平台

水下生产系统：这是钛锻件的“主战场”。包括钻井立管、采油树本体、海底管汇、连接器等关键承压部件。钛合金的轻量化可显著降低立管系统自重，增加其“断裂长度”，使平台在更深水域（2000米以上）作业成为可能。其耐腐蚀性可抵御含有H₂S、CO₂、Cl⁻的复杂介质。

平台上部模块：热交换器（冷凝器、冷却器）管板、高压泵壳、阀门阀体、消防系统管路法兰等。例如，挪威的某些海上平台单个使用钛合金总量就超过500吨。

2. 海洋装备部件

深海潜航器：载人/无人深潜器的耐压壳体、观察窗框架、机械臂关节等核心结构件。TA31合金锻件是国产深潜器耐压球壳和筒体的标准材料。新一代Ti551合金也瞄准此领域，追求更高韧性与经济性。

船舶与舰艇：推进器轴、艉轴架、高压海水管路、通海系统阀门等。利用其耐海水腐蚀和空泡腐蚀的特性，大幅延长检修周期。

海洋新能源：海上风电安装船的关键吊装部件、深海养殖平台的耐腐蚀结构件、温差能发电系统的热交换器壳体等新兴领域。

八、与其他领域用钛合金锻件的对比

不同领域因服役环境、性能优先级和成本约束不同，对锻件的要求差异显著。下表展示了海洋工程与其他高端领域的核心区别：

对比维度	海洋工程	核工业	生物医药	氯碱化工	国防军工（舰船）	航空航天	新能源（氢能）
核心性能需求	全面耐海水腐蚀、抗应力腐蚀、高可靠性与长寿命。	耐辐照、与冷却剂相容、高温强度、极高的纯净度与可靠性。	生物相容性、无毒性、与人体组织的力学匹配（低模量）。	耐湿氯气、氯化物、还原性酸介质的全面腐蚀。	高强韧、抗冲击、抗爆、深海高压适应性。	极致比强度、高低温性能、抗疲劳、损伤容限。	耐氢脆、高压氢环境相容性、密封可靠性。
典型材质	TA31, Ti80, Ti551, 工业纯钛。	工业纯钛、锆合金。	TC4 ELI, Ti-6Al-7Nb, 纯钛。	工业纯钛、TA9(Ti-0.2Pd)。	Ti80, TA31, TC4。	TC4, TC11, TA15, TB6。	工业纯钛、TA10、低间隙TC4。
工艺侧重	超大规格锻坯均匀性控制、长效防腐表面处理、苛刻环境焊接。	超纯净熔炼、特种焊接、严苛无损检测。	超洁净化生产、精密加工、表面生物活化。	焊接耐蚀性、抗缝隙腐蚀设计。	大尺寸复杂结构锻造、特种焊接。	等温锻、超塑性成形、精密铸造。	防氢渗透处理、高精度密封面加工。
成本考量	高度重视全生命周期成本，初期投入高，但维护成本极低。	安全至上，成本敏感度低。	法规与安全驱动，成本敏感度中。	关注设备投资回报率，成本敏感度中高。	性能与可靠性优先，成本敏感度低。	性能优先，成本敏感度低。	逐步产业化，追求性价比平衡。

九、未来发展新领域与方向

向极地与深远海资源开发拓展：
随着北极油气和深海矿产资源开发升温，装备需应对超低温、巨型风浪、厚冰层等极端环境。这对钛锻件的低温韧性、抗冰载荷冲击能力和更厚截面均匀性提出了前所未有的要求，将催生新一代极地海洋工程专用钛合金及超大超厚锻件制造技术。

与新能源产业的深度融合：

海上风电：用于超大兆瓦风机的高强度塔筒连接法兰、水下基础结构件，以应对更为恶劣的海洋腐蚀与疲劳载荷。

海洋能发电：潮流能、波浪能装置的耐腐蚀传动轴、耐压舱体。

海上制氢：未来海上风电制氢平台中，用于耐海水腐蚀的电解槽结构件、高压氢气输送管道法兰。

制造技术的智能化与绿色化：

全流程数字化与智能化：利用数字孪生技术，实现从熔炼成分预测、锻造过程模拟到组织性能调控的全链条智能闭环控制，确保超大锻件性能的极致均匀与稳定。

短流程与近净成形技术：发展增材制造（3D打印）与锻造的复合制造技术，快速制造复杂预制坯，减少材料浪费和加工工时。

绿色循环：建立海洋工程退役钛装备的高效回收、再生及再认证技术体系，形成全生命周期绿色产业链。

材料体系的创新与性价比优化：
持续开发类似Ti551的新型合金，在保持或提升性能的同时，通过减少贵金属添加、优化工艺来显著降低成本，是推动钛合金在海洋工程中大规模应用的关键。行业内也正通过垂直整合与技术创新，减少低效竞争，向高端制造转型。

结论：海洋工程用钛合金锻件是连接人类与深邃海洋的“钢筋铁骨”。其发展已从解决“有无”问题，迈向追求“更优性能、更低成本、更大规模”的新阶段。未来，随着海洋强国战略的深入实施和蓝色经济的蓬勃发展，钛锻件必将在征服深海、开发极地、获取清洁能源的伟大征程中，扮演愈加不可替代的核心角色。

tag标签:钛合金锻件,海洋工程,TA31,Ti80,Ti551
