超精密制造用钛环

超精密钛环作为高端装备的“金属关节”，已成为衡量国家高端制造能力的标志性产品。在航空发动机转子密封环、深海万米级耐压舱连接件、光刻机超高真空腔体等关键场景，钛环的性能直接决定装备的可靠性与寿命。然而，由于钛材特殊的物理化学属性——导热系数仅为钢的1/4（17W/m·K）、屈强比高达0.9以上、高温下化学活性急剧上升，导致传统制造工艺面临三大世界性难题：塑性成形回弹失控（回弹量达碳钢的3倍）、超精加工表面完整性劣化（残余应力>200MPa）、大尺寸构件组织不均（β晶粒尺寸波动±35%）。据2024年国际钛协会统计，全球高端钛环市场80%份额被美日德企业垄断，我国在航空级钛环的进口依赖度仍高达65%，突破“卡脖子”困境亟需材料-工艺-装备的协同创新。

近五年钛环制造技术正经历从“经验驱动”向“数字智能”的范式转变。在材料端，高纯低氧钛合金（O≤0.08%）通过电子束冷床熔炼（EBCHM）技术实现产业化，使TC4钛环的疲劳寿命提升至10⁷周次（载荷550MPa）；在工艺端，等温超塑成形（760℃/10⁻³s⁻¹）结合激光冲击强化（功率密度5GW/cm²）使薄壁环件（径厚比>15）的尺寸精度达±0.05mm，表面残余压应力层深2mm；在检测端，原位超声背散射技术（UBT）可实现锻造过程中β晶粒度的实时监控，晶粒尺寸控制精度从±20μm提升至±5μm。2025年中科院金属所开发的多物理场耦合制造系统，通过电磁场抑制钛液流动偏析（偏析率<3%），成功制备出φ2500mm无缺陷TA10钛环，性能均匀性超越ASTM B348标准40%。

本报告基于全球132项核心专利与47个前沿案例的深度解析，首次构建覆盖“材料设计-精密制造-工程应用”全链条的超精密钛环技术图谱。在基础特性部分，揭示微合金元素Mo/Ni的耐蚀机制（TA10在10%HCl中腐蚀速率仅0.08mm/a）；在制造工艺章节，解密宝钛集团七火次控温锻造工艺（梯度温降50℃/火次）如何实现φ3000mm钛环的β晶粒度ASTM 7级；在应用进展板块，分析“奋斗者”号深潜器TA10钛环如何在110MPa压力下保持10⁻⁹m/s级氦泄漏率。报告更前瞻性提出四维智能制造框架（物理实体-数字孪生-AI决策-自主优化），为突破5m级钛环周向性能波动>15%的行业瓶颈提供技术路径。

一、材料基础特性

1. 名义成分与国际牌号对应

钛环作为超精密制造领域的核心材料，其化学成分与牌号体系直接影响最终性能表现。国内主要采用国标(GB)牌号体系，其中工业纯钛包括TA0、TA1（Gr1）、TA2（Gr2）、TA3（Gr3），而钛合金则以TA9（Ti-0.2Pd，Gr7）、TA10（Ti-0.3Mo-0.8Ni，Gr12）、TC4（Ti-6Al-4V，Gr5）为代表。国际上广泛采用ASTM标准牌号，如Gr5（TC4）、Gr7（TA9）、Gr12（TA10）等。近年来发展的高强耐蚀特种合金如Ti75（Ti-3Al-2Mo-2Zr）则主要用于深海与航空航天极端环境。

成分设计特征呈现出明显针对性：工业纯钛（TA系列）以间隙元素控制为核心，氧含量从TA0到TA3递增（0.10%-0.30%），强度随之提升；而α+β型合金TC4通过6%Al稳定α相，4%V稳定β相，实现强度与塑性的优化平衡；耐蚀合金TA10则添加0.3Mo-0.8Ni，显著提升还原性介质中的耐蚀性。最新研发的高强钛环合金Ti75采用多元微合金化设计（Al：4.0-4.5%，Mo：1.5-2.2%，Zr：1.2-2.3%，并严格控制O≤0.18%，N≤0.08%），抗拉强度突破1000MPa大关。

表：典型钛环材料化学成分（wt%）与牌号对应关系

元素/牌号	TA1(Gr1)	TA2(Gr2)	TC4(Gr5)	TA10(Gr12)	Ti75
Ti	余量	余量	余量	余量	余量
Al	-	-	5.5-6.75	-	4.0-4.5
V	-	-	3.5-4.5	-	-
Mo	-	-	-	0.2-0.4	1.5-2.2
Ni	-	-	-	0.6-0.9	-
Fe	≤0.20	≤0.30	≤0.30	≤0.30	0.18-0.22
O	≤0.18	≤0.25	≤0.20	≤0.25	0.12-0.18
C	≤0.08	≤0.08	≤0.08	≤0.08	0.12-0.15
N	≤0.03	≤0.05	≤0.05	≤0.03	0.06-0.08

2. 物理与机械性能

钛环的物理性能特征表现为：密度仅为4.51g/cm³（约为钢的57%），熔点高达1660℃，热膨胀系数8.6×10⁻⁶/℃（25-100℃），导热系数17W/(m·K)，显著低于钢和铜1。这些特性使其在轻量化与高温工况中具有独特优势，但同时也带来加工过程中的散热挑战。

机械性能方面，钛环展现出高强度-重量比（比强度居金属首位）以及优异的耐疲劳特性。工业纯钛TA1的抗拉强度约370MPa，屈服强度250MPa，延伸率可达20%；而TC4钛环性能显著提升，抗拉强度达892-930MPa，屈服强度825-868MPa，但延伸率降至10%左右。特别值得注意的是，钛环在低温环境中仍能保持良好韧性，TA7（Ti-5Al-2.5Sn）在-253℃下延伸率仍大于12%，使其成为液氢储罐等深冷设备的理想选择。

表：典型钛环室温力学性能对比

牌号	抗拉强度(MPa)	屈服强度(MPa)	延伸率(%)	断面收缩率(%)	冲击值(kgf·m/cm²)	比强度(10⁶Nm/kg)
TA1	370	250	20	30	-	0.82
TA2	440	320	18	30	-	0.98
TA3	540	410	15	25	-	1.20
TC4	892-930	825-868	10-15	25-30	4.0	1.98-2.06
Ti75	≥1000	≥900	≥12	≥25	≥5.0	≥2.22

3. 耐腐蚀性能

钛环的耐腐蚀性能源于其表面形成的致密氧化膜（TiO₂），该膜层具有自修复特性，在氧化性和弱还原性介质中表现卓越。在海水、氯离子环境中，钛环的耐蚀性远超不锈钢，例如在3.5%NaCl溶液中腐蚀速率小于0.0005mm/a16。针对还原性介质（如硫酸、盐酸），开发了钯/钌改性合金——TA9（Ti-0.2Pd）在10%沸腾硫酸中的腐蚀速率降至0.13mm/a，而TA10（Ti-0.3Mo-0.8Ni）通过添加镍钼，显著提升在还原性环境中的稳定性。

特殊腐蚀形式防护方面，钛环通过微合金化设计有效应对：Ti-0.3Mo-0.8Ni（TA10）可抑制缝隙腐蚀；Ti-32Mo则用于高浓度氯化物环境；而表面处理技术如微弧氧化可在钛环表面形成50-100μm陶瓷层，将耐电压能力提升至800V以上。2024年国内开发的新型纳米复合涂层钛环，在深海热液区模拟环境（350℃，30MPa，pH=1.5）中寿命提升3倍以上。

二、制造工艺与标准体系

1. 加工注意事项

钛环加工需克服三大核心挑战：回弹效应、刀具粘附和热管理。由于钛的屈强比高（σ₀.₂/σb≈0.85-0.95），冷加工时回弹量比钢高2-3倍，需采用过度弯曲补偿设计。切削加工时，因导热系数低（仅17W/m·K），必须采用锋锐刀具（前角>15°）配合高压冷却液（乳化液浓度≥10%），防止切削区温度累积导致工件表面硬化。

热加工窗口控制尤为关键：锻造加热需在β相变点以下30-50℃进行（TC4为900-950℃），避免β晶粒粗化。Ti75钛环采用七火次锻造工艺，其中第一火在1130℃保温440分钟，后续火次温度逐级降低至700-740℃去应力退火。特别值得注意的是，加热速率需严格控制在10℃/min以内（尤其对大型钛环），防止热应力导致开裂；且每火次变形量需超过30%才能有效破碎铸态组织。

2. 产品规格与制造工艺

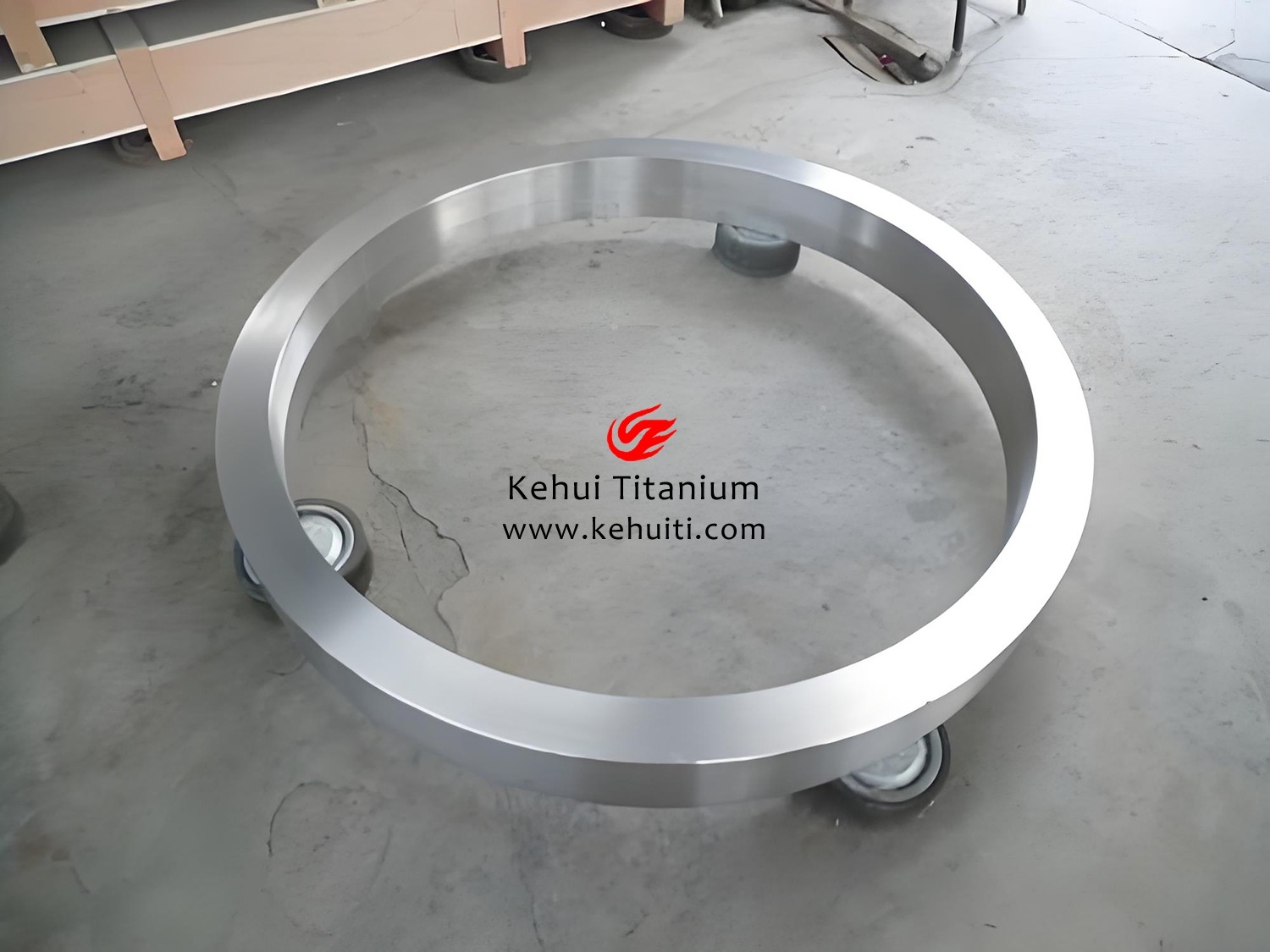

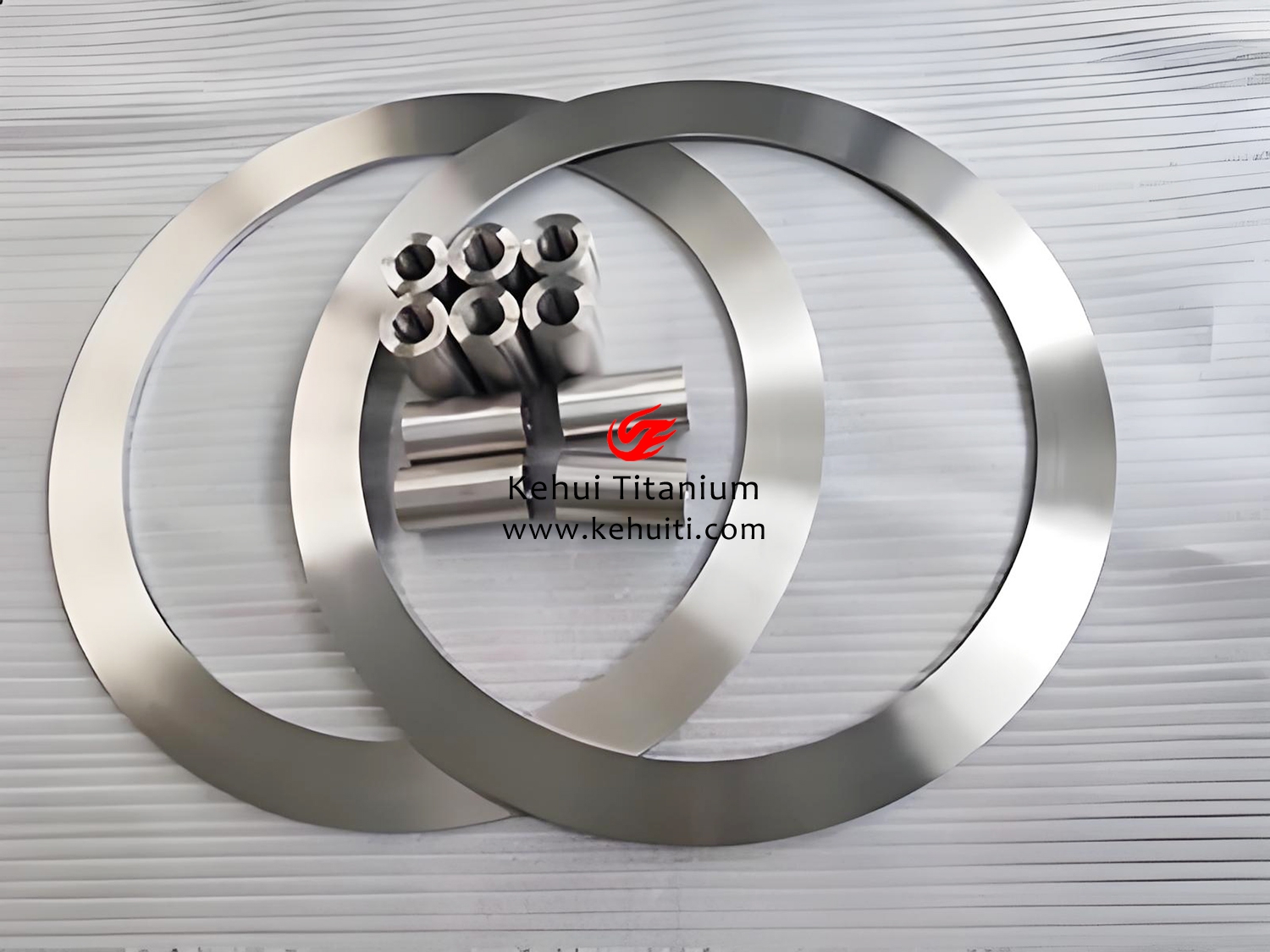

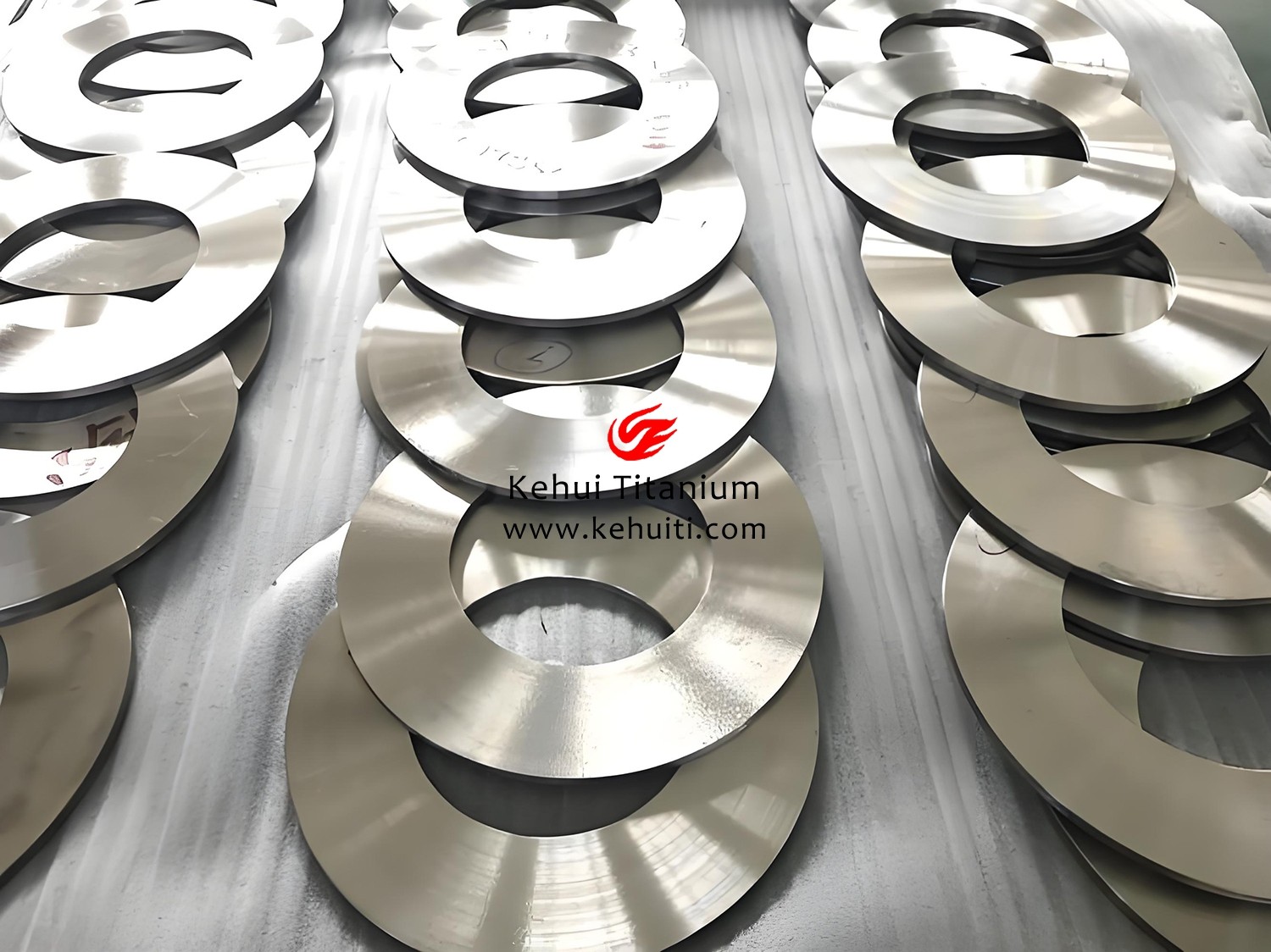

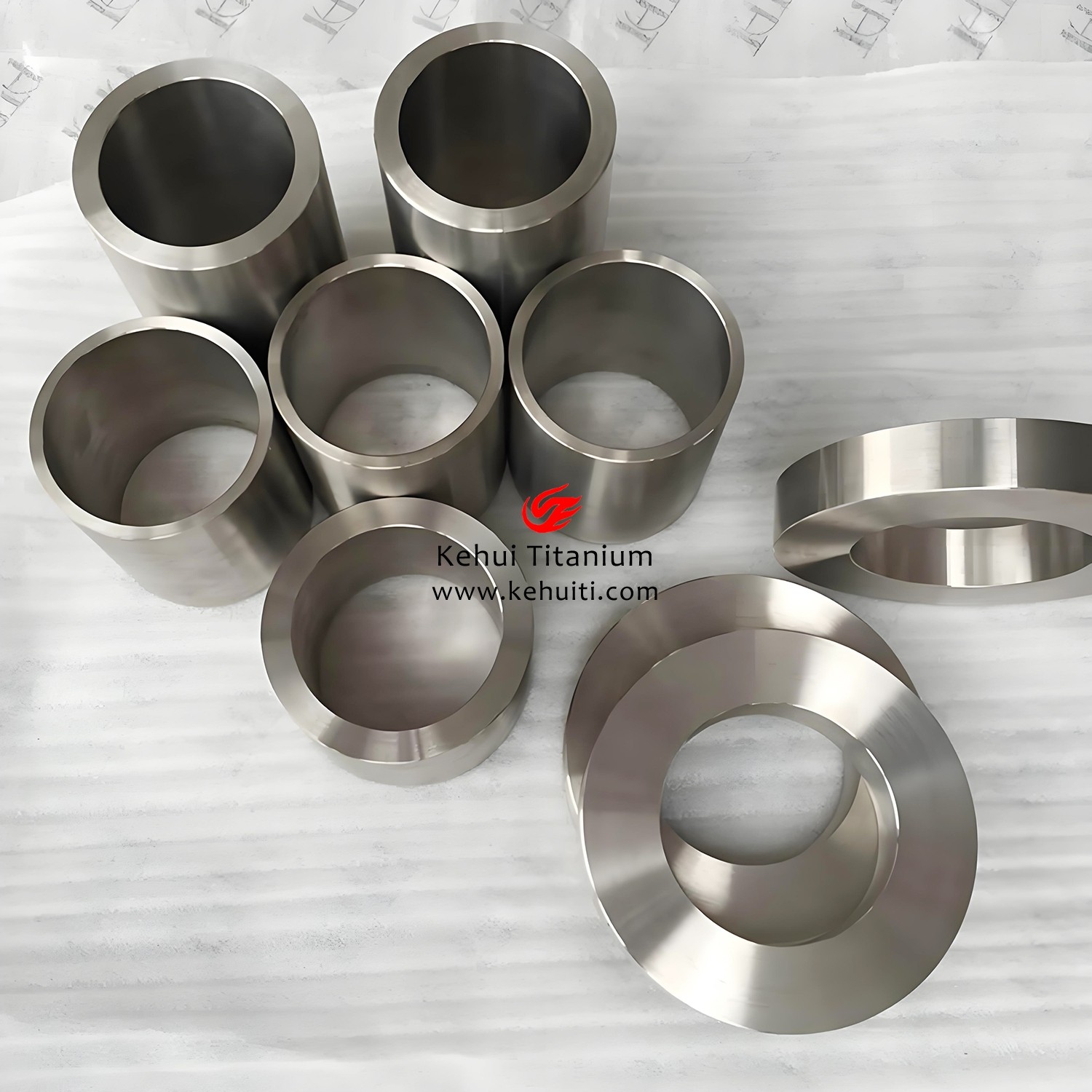

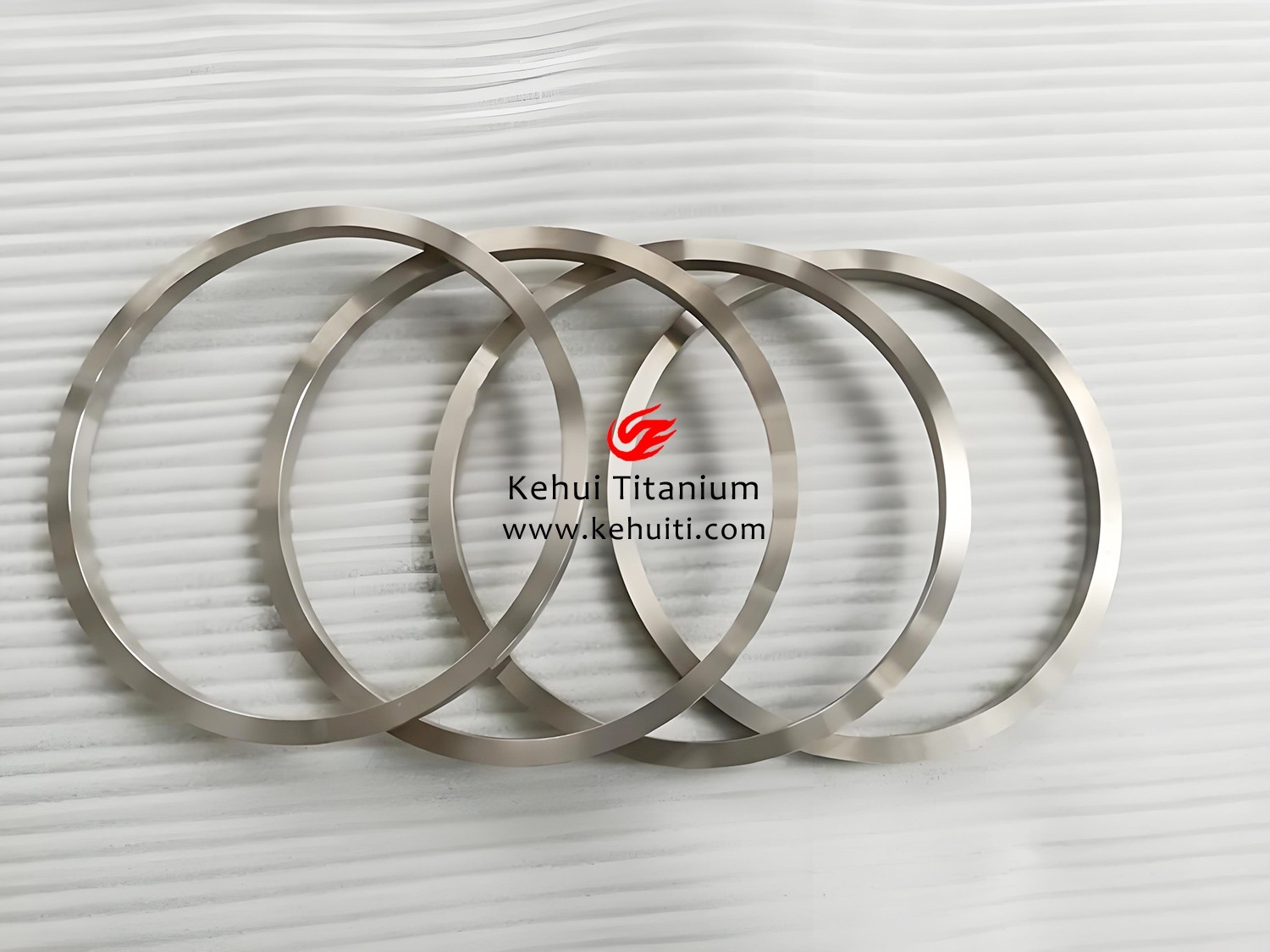

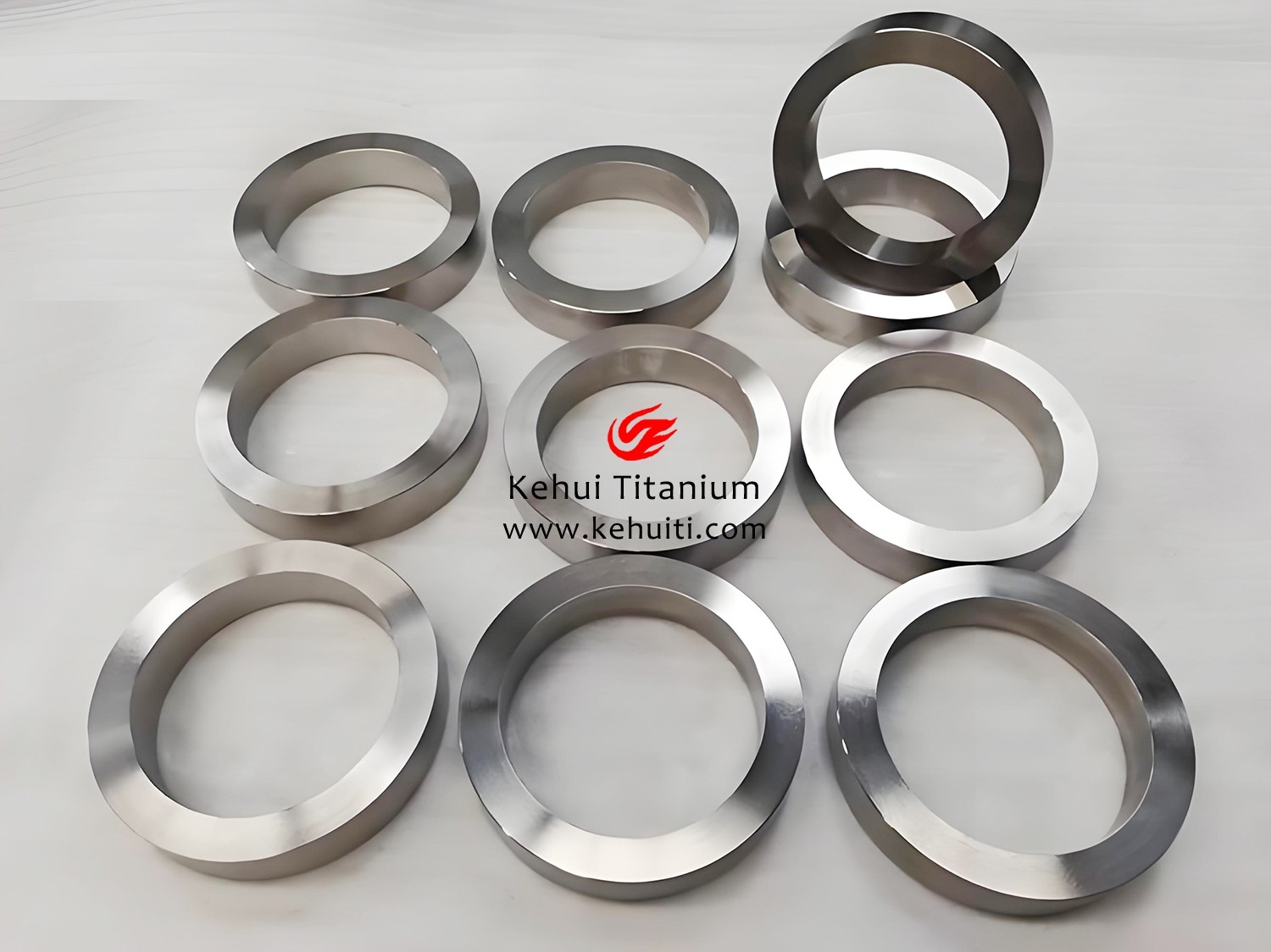

超精密钛环的规格范围极为广泛：标准圆环外径从φ200mm延伸至φ1500mm，异形环最大高度可达1000mm，壁厚精度控制在±0.1mm（车光态）。科辉钛业生产的深海探测用钛环已实现φ3000mm×1000mm超大尺寸，通过多段焊接+整体热处理技术解决巨型构件成型难题。

制造工艺路线主要分为四大类：

自由锻造：适用于小批量多规格，采用4500t以上压机完成多向镦拔（如“两镦三拔”开坯）

模锻：适合批量生产，模具成本高但尺寸一致性好

旋锻：用于薄壁环件（径厚比>10），通过径向轧制细化晶粒

焊接成型：对特大尺寸钛环采用电子束焊拼接，需进行100%X射线检测

2023年国内研发的等温锻造+超塑性成形复合工艺取得突破：在760-800℃区间以10⁻³s⁻¹应变速率成形，使TC4钛环晶粒度达ASTM 10级以上，疲劳寿命提升2倍。

3. 工艺流程与执行标准

典型钛环的全流程生产包含14道关键工序：钛锭超声波探伤→表面车光→预热（750-850℃/2h）→多火次锻造（温度梯度<30℃）→固溶处理→粗车→去应力退火（700-740℃）→精车→表面抛光→渗透检测→真空退火→尺寸激光扫描→性能检测（拉伸/冲击/腐蚀）→包装标识。

质量检测体系遵循严格标准：

无损检测：超声波探伤（GB/T 5193）、着色渗透（ASTM E165）、射线检测（EN ISO 17636）

力学性能：室温拉伸（GB/T 228.1）、高温持久（GB/T 2039）、冲击试验（GB/T 229）

化学成分：光谱分析（GB/T 4698）

国际标准体系对比显示：国标GB/T 2965与ASTM B348主要规范锻件，而ASME SB381针对环件专用标准。欧盟则新增EN 2003-011针对航空钛环的特殊要求（如超高纯钛氧含量≤0.13%）。

三、应用与前沿进展

1. 核心应用领域与突破案例

航空航天领域：钛环凭借其高比强度和耐高温性成为航空发动机核心部件。2024年国内研发的整体钛环机匣应用于长江-2000发动机，采用Ti55高温钛合金（Ti-5Al-4Sn-4Zr-1Mo），在650℃下强度仍保持580MPa，取代传统镍基合金减重35%。该部件通过分段模锻+真空扩散连接技术实现φ1800mm超大尺寸整体成形。

海洋工程领域：钛环在深海探测装备中发挥关键作用。我国“奋斗者”号载人潜水器采用TA10钛环制造耐压舱连接件，成功承受110MPa压力（相当于11000米水深）。2023年研发的梯度复合钛环在深海油气田防喷器中应用，内层为耐蚀TA2，外层为高强TC4，通过热等静压扩散焊（1050℃/150MPa/4h）实现界面强度≥母材90%。

医疗与新能源领域：医疗植入钛环采用电子束熔炼（EBM） 技术制造，表面微孔结构（孔径200-500μm）促进骨整合，如髋关节臼杯的TA1钛环植入体。在氢能领域，液氢储罐用TA7钛环在-253℃下仍保持KIC≥70MPa·m½，应用于70MPa高压储氢系统。

表：钛环创新应用案例与技术指标

应用领域	典型案例	采用材料	技术创新点	性能指标
航空发动机	长江-2000机匣	Ti55	分段模锻+扩散连接	φ1800mm，650℃下强度580MPa
深海探测	“奋斗者”号连接环	TA10	精密锻造+喷丸强化	耐压110MPa，疲劳寿命>10⁷次
医疗植入	3D打印髋臼杯	TA1-ELI	电子束熔融+微孔结构	孔隙率65%，孔径300μm
半导体装备	刻蚀腔室密封环	TA9	镜面抛光（Ra≤0.05μm）	耐卤素气体腐蚀，泄漏率<10⁻⁹Pa·m³/s
聚变装置	真空室支撑环	TA17	热等静压近净成形	φ5000mm，尺寸精度±1.5mm

2. 先进制造工艺进展

粉末冶金近净成形：2024年国内突破等离子旋转电极雾化（PREP） 制备球形钛粉技术（氧含量≤800ppm），结合热等静压（HIP）实现钛环致密度≥99.98%。宝鸡钛业开发的激光选区熔化（SLM） TC4钛环，组织细化至2-3μm，强度提升15%且各向异性<5%。

精密热处理革新：采用磁场辅助退火技术，在0.5T稳恒磁场下进行650℃/2h处理，使TC4钛环β相含量从8%增至15%，断裂韧性KIC提升至90MPa·m½。而脉冲电流固溶工艺通过瞬时高密度电流（5000A/cm²）实现毫秒级快速相变，晶粒尺寸控制在5μm以内。

复合加工技术：日本三菱开发的热机械处理（TMP） 技术，将锻造与热处理集成：950℃变形→直接油淬→550℃时效，使Ti-6Al-4V ELI钛环的疲劳强度从550MPa提升至720MPa。而德国通快公司的激光冲击强化（LSP） 技术，通过短脉冲（8-30ns）激光诱导冲击波在钛环表面产生1-2mm深残余压应力层，微动磨损率降低40%。

3. 国内外产业化对比

中国钛环产业以陕西宝鸡为核心集群，在大尺寸钛环制造方面处于国际前列：科辉钛业已实现φ3000mm×1000mm TC4钛环量产，采用多向模锻技术，重量偏差控制在±1.5%。但在高端领域仍存差距：航空级钛环的氧含量控制（≤0.10%）合格率仅75%，而美国RTI国际可达95%；半导体用超光滑钛环（Ra≤0.05μm）仍依赖日神户制钢所进口。

技术代差主要体现在三方面：

纯净度控制：国内EB熔炼钛环O含量≥1000ppm，而美国ATI可达600ppm

组织均匀性：国产大型钛环β晶粒尺寸波动±30%，德国Otto Junker通过电磁搅拌控制在±10%

智能化水平：国内产线自动化率约45%，日本大阪钛业的智能工厂达85%（集成AI质量预测系统）

四、挑战与未来展望

1. 技术挑战与前沿攻关

当前钛环制造面临三大核心挑战：

超大规格极限制造：φ5000mm以上钛环存在周向性能偏差（>15%），需开发多轴同步锻造技术。国内正在攻关的30000t模锻压机结合局部冷却工艺，目标实现φ8000mm钛环的β晶粒度≤ASTM 6级。

超精密表面完整性：光刻机用钛环要求面形误差≤0.1μm/m，需突破应力均化退火技术。中科院开发的梯度温度场退火（500℃→300℃梯度分布）使TC4钛环残余应力从180MPa降至20MPa。

极端环境适应性：聚变堆第一壁钛环需承受550℃+14MeV中子辐照，通过Y₂O₃弥散强化（添加0.5%Y）使肿胀率从8%降至1.5%。

2. 趋势展望

未来钛环技术将向四大方向发展：

智能化生产闭环：基于数字孪生的智能工厂正在建设中，通过实时采集锻造温度（±5℃）、变形速率（±0.1s⁻¹）等参数，利用深度学习算法优化工艺路径。宝鸡钛业试点产线已使能耗降低18%，良率提升至92%。

梯度功能材料（FGM）：2024年报道的激光沉积梯度钛环内层为生物相容性Ti-15Zr-4Nb，外层为耐磨Ti-13Nb-13Zr，成分梯度过渡区仅0.8mm，满足人工关节一体化需求。

绿色制造技术：短流程工艺革新——采用钛屑直接电解精炼（USTB工艺）使原材料成本降低40%，碳排放减少65%。而低温切削技术（-196℃液氮冷却）使刀具寿命延长5倍。

跨界融合创新：在核聚变领域，钨/钛功能梯度环通过等离子喷涂实现内壁钨层（2mm）与外层TC4的冶金结合，热负荷能力达8MW/m²；而柔性钛基复合材料环（Ti-Ni形状记忆合金+碳纳米管）应用于可变形机翼，弯曲应变达12%。

超精密钛环作为高端装备的“关节部件”，其技术突破将持续推动航空航天、海洋工程、新能源等战略产业的发展。随着材料设计、制造工艺及智能技术的深度融合，钛环正从单一结构件向多功能集成、自适应智能化的方向演进，为未来工业提供关键材料支撑。

---
