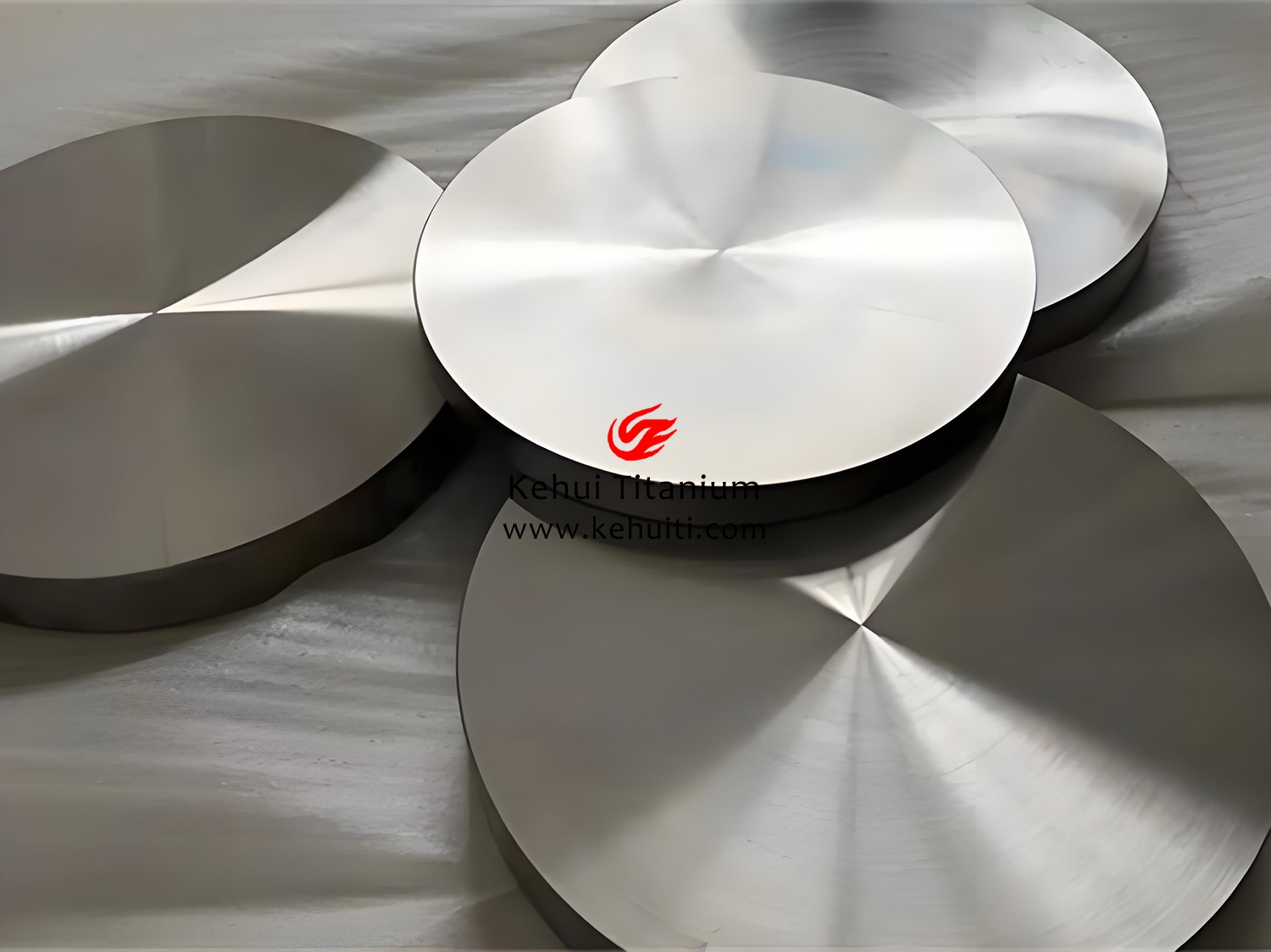

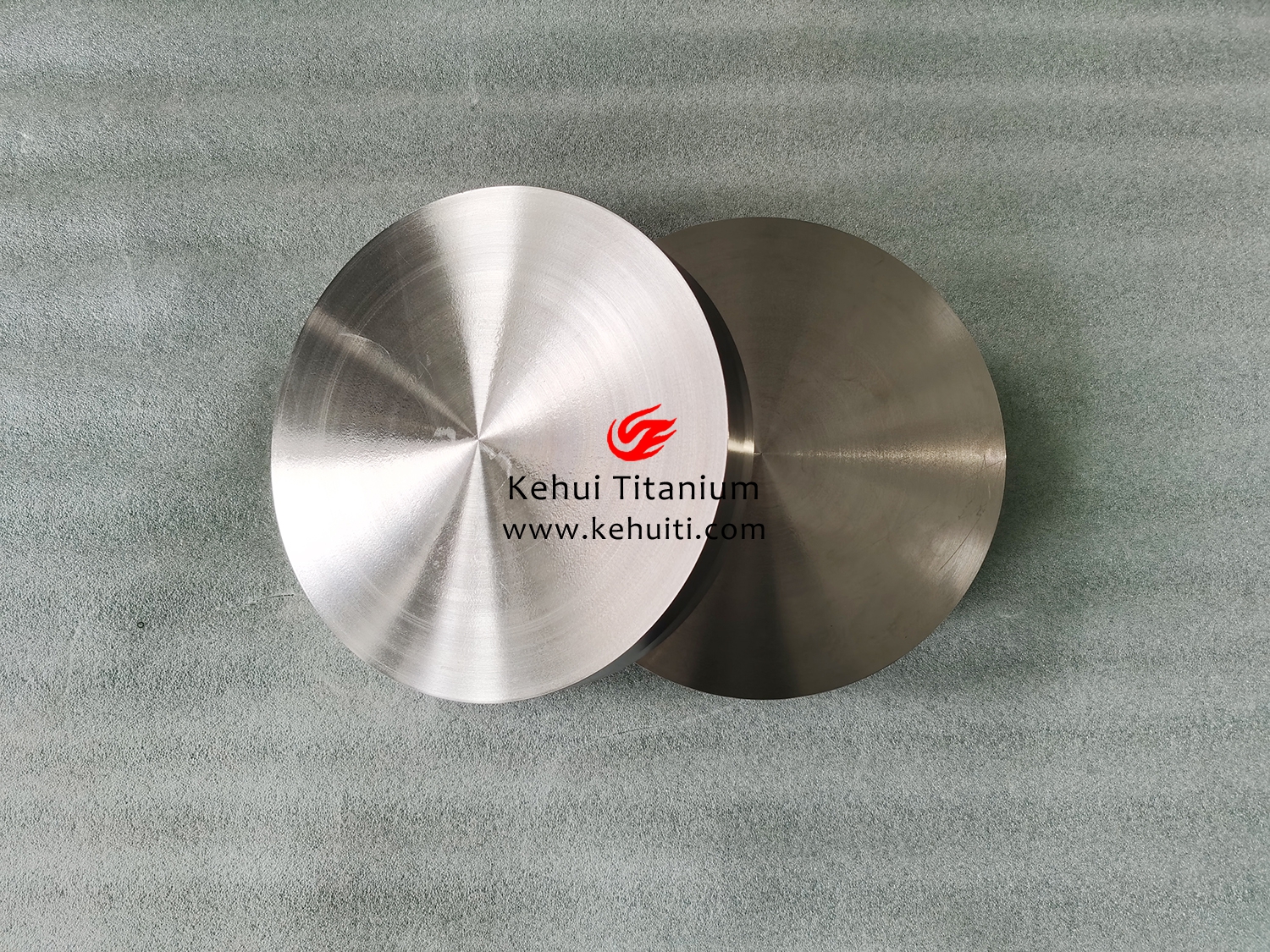

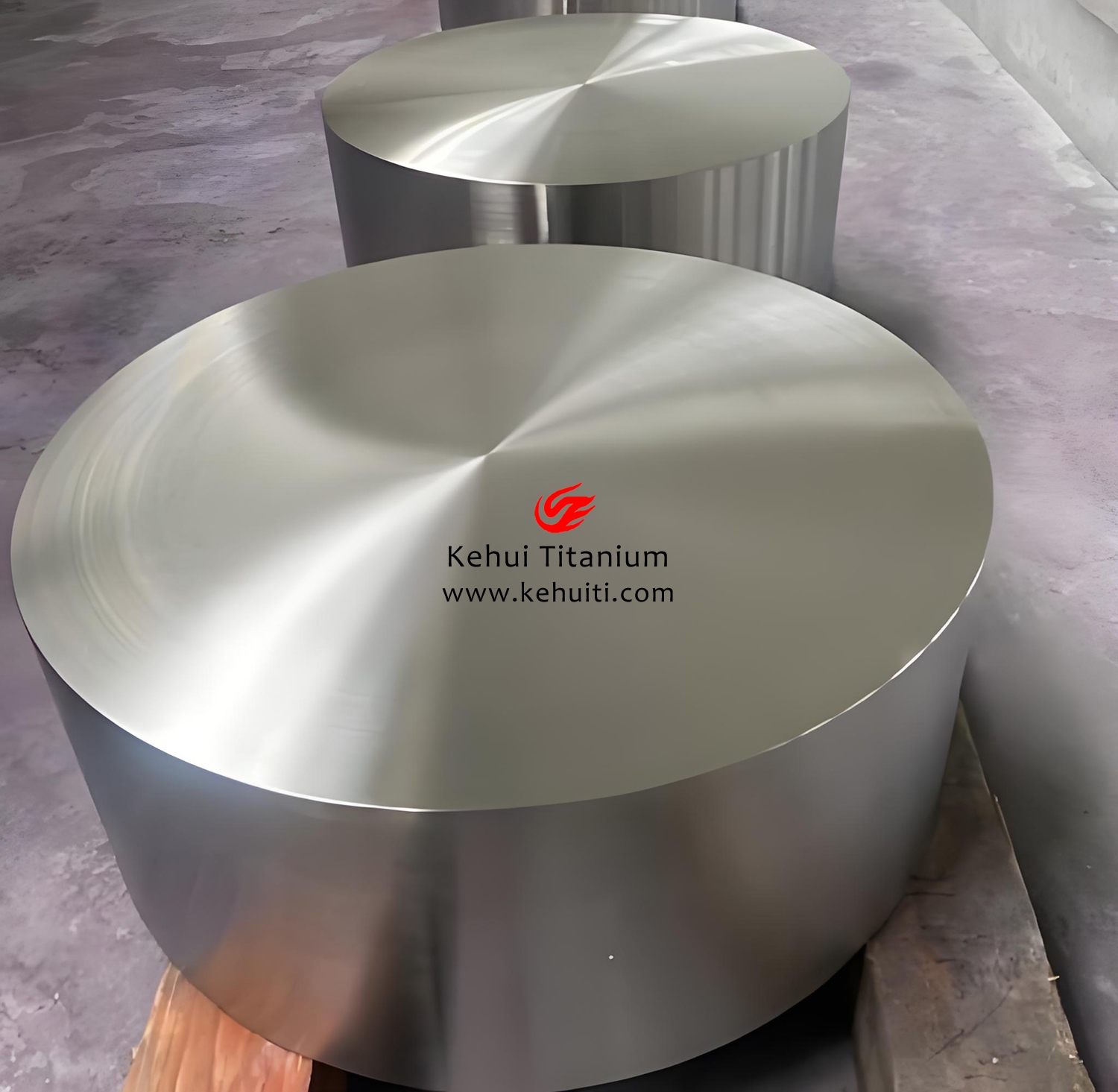

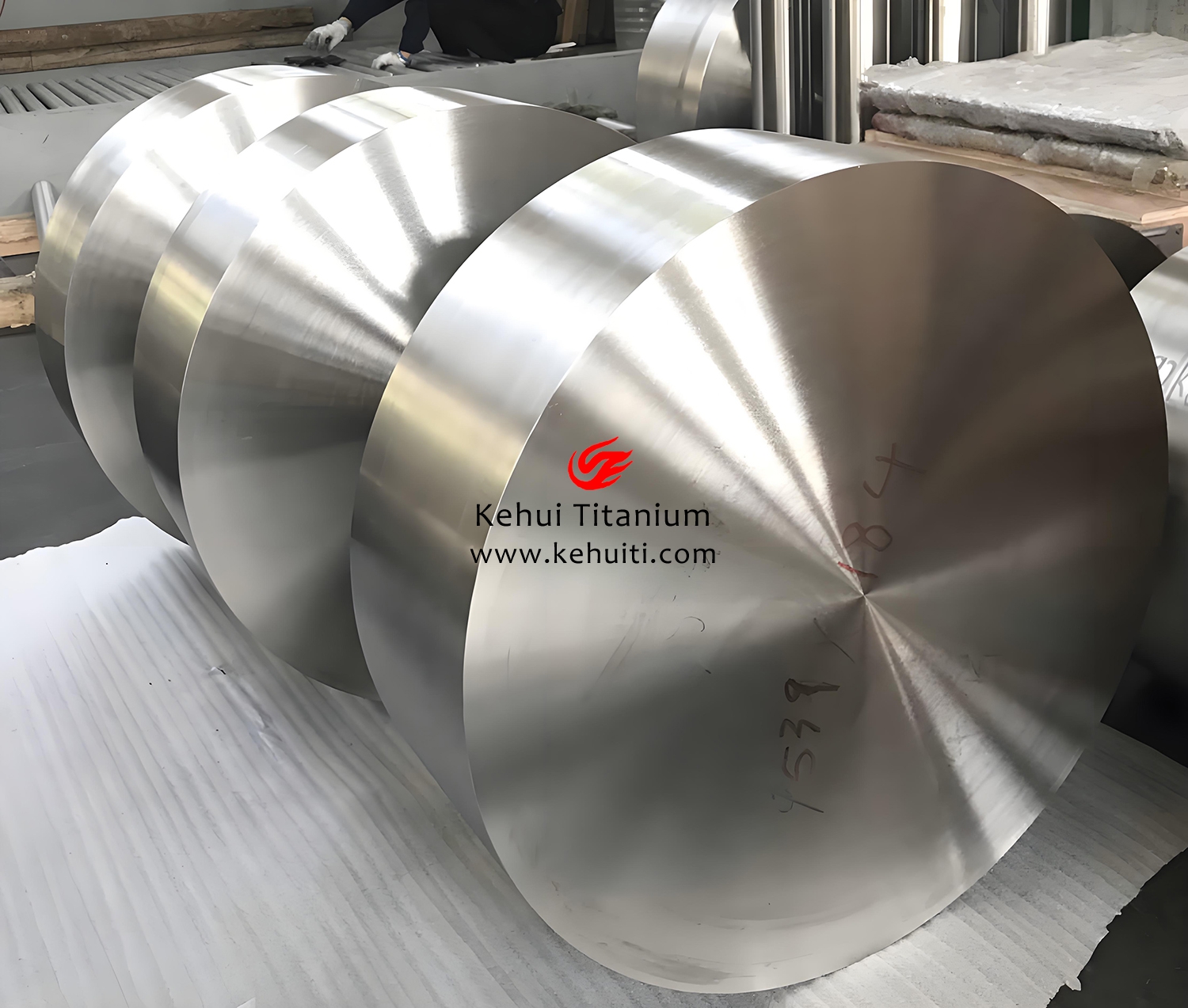

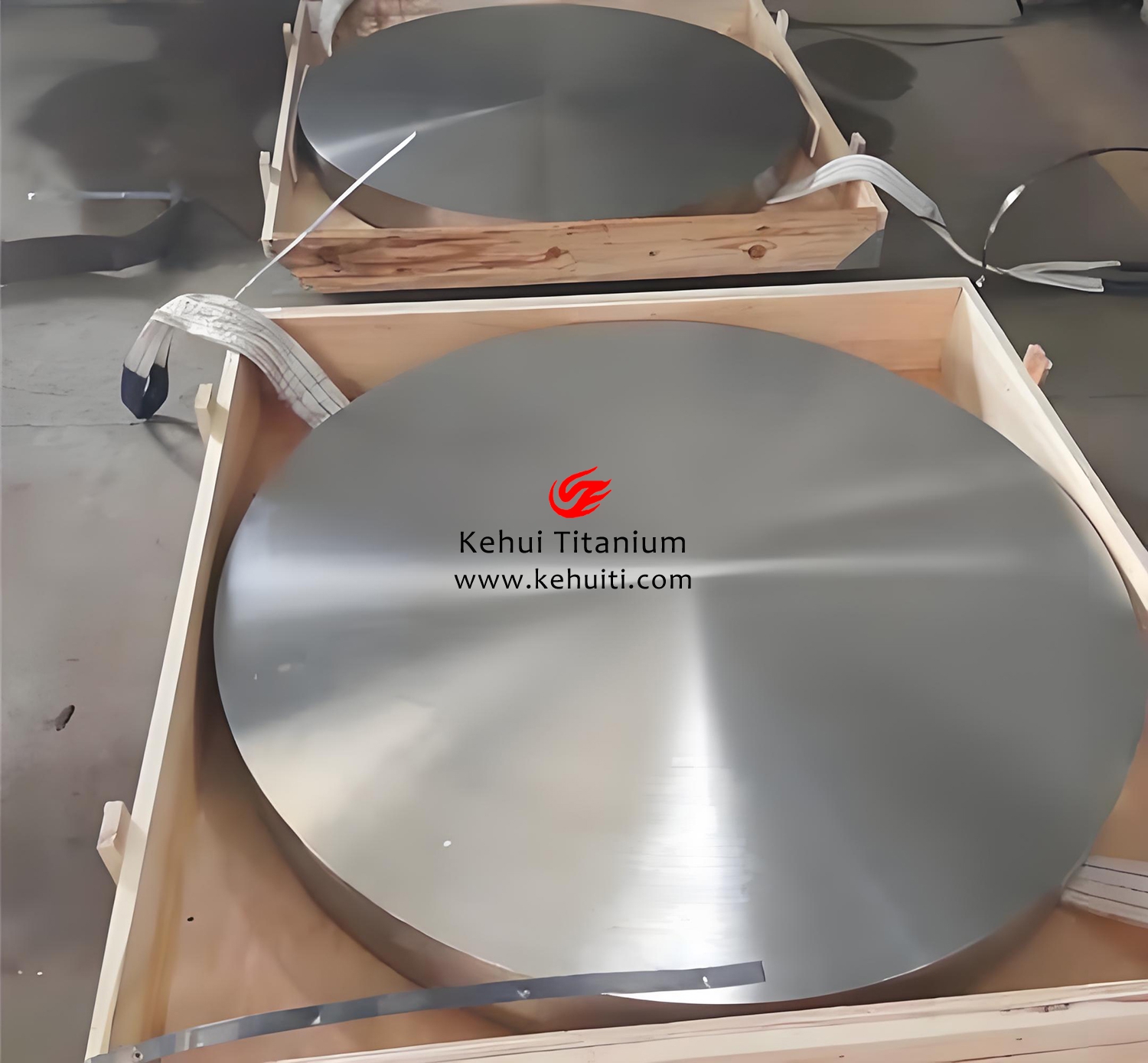

钛合金锻件（钛饼）凭借高比强度、耐高温性及抗疲劳性能，成为现代航空器的核心结构材料，尤其在机身承力框架、发动机关键部件及起落架系统中占据不可替代地位。以下从多维度系统分析其技术特性、应用场景及未来趋势：
一、定义与核心需求
| 项目 | 描述 |
| 定义 | 通过锻造工艺成形的饼状/盘状钛合金构件，用于航空器主承力结构，需承受高载荷、交变应力及极端温度。 |
| 核心需求 | 高强度（≥900MPa）、轻量化（密度≤4.5g/cm³）、抗疲劳（≥10⁷次循环）、耐高温（≤600℃）。 |
二、材质与合金体系对比
| 合金类型 | 典型牌号 | 成分（wt%） | 适用场景 | 国际对标 |
| α+β型 | TC4（Ti-6Al-4V） | Ti-6Al-4V（Al:5.5-6.75, V:3.5-4.5） | 发动机压气机盘、机身框架 | Ti-6Al-4V（AMS 4928） |
| 近α型 | TA15（Ti-6.5Al-2Zr-1Mo-1V） | Ti-6.5Al-2Zr-1Mo-1V | 高温短舱、燃烧室外壳 | Ti-6242（AMS 4911） |
| β型 | TB6（Ti-5Mo-5V-3Cr-3Al） | Ti-5Mo-5V-3Cr-3Al | 起落架支撑臂、翼梁接头 | Ti-5553（AMS 6930） |
| 新型合金 | Ti-6Al-2Sn-4Zr-6Mo（Ti-17） | Ti-6Al-2Sn-4Zr-6Mo | 超音速飞行器热防护结构 | Ti-6Al-2Sn-4Zr-6Mo（美） |
三、性能参数对比
| 性能指标 | TC4 | TA15 | TB6 | 航空需求阈值 |
| 密度（g/cm³） | 4.43 | 4.50 | 4.65 | ≤4.7 |
| 抗拉强度（MPa） | 900-1100 | 980-1150 | 1350-1450 | ≥900（主承力件） |
| 断裂韧性（MPa·m¹/²） | 55-75 | 50-70 | 30-50 | ≥40（抗裂纹扩展） |
| 高温强度（500℃） | 600 MPa | 750 MPa | 480 MPa | ≥600（发动机热端） |
| 疲劳极限（10⁷次，MPa） | 450 | 500 | 550 | ≥400（机身结构） |
四、执行标准对比
| 标准类型 | 国内标准 | 国际标准 | 核心指标 |
| 材料规范 | GB/T 2965-2020 | AMS 4928（美） | 氧含量≤0.20%，氢≤0.015% |
| 无损检测 | HB 7237-2015 | ASTM E2375（美） | 超声波探伤缺陷≤Φ0.8mm，无分层 |
| 热处理 | GJB 2744A-2007 | AMS 6930（美） | 固溶温度偏差±10℃，时效后硬度HRC 35-42 |
五、加工工艺与关键技术
| 工艺步骤 | 关键技术 | 参数示例 | 效果提升 |
| 多向锻造 | β相区动态再结晶控制 | 温度950-980℃，应变速率0.01-0.1s⁻¹ | 晶粒度细化至ASTM 5-6级 |
| 等温锻成形 | 模具温度梯度≤5℃ | 温度900-930℃，压力100-150MPa | 材料利用率从30%提升至60% |
| 热等静压（HIP） | 孔隙闭合与组织致密化 | 900℃/100MPa/2h | 疲劳寿命提升30% |
| 超塑性成形 | 微晶组织制备 | 温度800-900℃，应变速率1×10⁻³s⁻¹ | 延伸率≥500%，成形复杂曲面 |
六、典型应用领域与案例
| 应用部件 | 合金牌号 | 性能要求 | 代表机型 | 减重效果 |
| 发动机压气机盘 | TC4、Ti-6242 | 高周疲劳寿命≥10⁷次 | CFM56（空客A320） | 比钢减重40% |
| 机身承力框 | TA15 | 抗冲击强度≥800MPa | 波音787“梦想客机” | 结构效率提升25% |
| 起落架支撑臂 | TB6、Ti-5553 | 抗拉强度≥1300MPa | F-35“闪电II”战斗机 | 减重30%，寿命延长2倍 |
| 超音速蒙皮 | Ti-17 | 耐温≥600℃，抗氧化 | SR-72“临界鹰”验证机 | 热膨胀系数匹配复合材料 |
七、与其他航空钛合金材料的对比
| 对比维度 | 钛饼（锻件） | 钛板材 | 钛铸件 | 钛粉末冶金件 |
| 力学性能 | 各向同性，强度高（↑20%） | 各向异性明显 | 晶粒粗大，强度低 | 致密度≥99%，强度接近锻件 |
| 加工成本 | 高（需多道次锻造） | 中等（直接轧制） | 低（但需后处理） | 极高（设备及粉末成本） |
| 适用场景 | 主承力结构件 | 蒙皮、非承力件 | 复杂薄壁件 | 异形小尺寸精密件 |
| 缺陷控制 | 通过锻造消除缩孔 | 易产生轧制分层 | 缩松、气孔率高 | 孔隙率≤0.5% |
八、未来发展方向
| 技术方向 | 研究重点 | 目标参数 | 潜在应用 |
| 新型高温合金 | Ti-Al系金属间化合物（Ti2AlNb） | 耐温≥800℃，强度≥1000MPa | 替代镍基合金，用于第六代战机 |
| 增材制造 | 电子束熔融（EBM）大型结构件 | 成形尺寸≥1.5m，致密度≥99.9% | 一体化机身框架 |
| 智能化检测 | 嵌入式光纤传感器+AI缺陷诊断 | 实时监测精度±0.01mm，响应时间≤1ms | 飞行器健康管理系统（IVHM） |
| 低成本化 | 短流程制备（粉末冶金+直接锻造） | 成本降低40%，性能保持≥90% | 商用客机大规模应用 |
| 极端环境适配 | 抗冰晶腐蚀涂层（极地航线） | -50℃冲击韧性≥50J | 北极航线宽体客机 |
九、核心挑战与解决方案
| 挑战 | 解决方案 | 预期效果 |
| 大尺寸锻件组织不均 | 多向模锻+局部感应加热 | 温度梯度≤10℃/cm，晶粒度均匀性提升50% |
| 加工刀具磨损严重 | 开发PCBN（聚晶立方氮化硼）涂层刀具 | 刀具寿命延长3倍，加工效率提升40% |
| 残余应力导致变形 | 振动时效+深冷处理（-196℃液氮） | 残余应力降低80%，尺寸稳定性提升 |
| 高成本限制普及 | 废钛闭环回收+高效熔炼技术 | 材料成本降低30%，碳足迹减少50% |
总结
航空结构件用钛饼通过高性能合金创新与精密锻造技术持续突破，在第六代战机、宽体客机及空天飞行器中应用前景广阔。未来增材制造与智能化技术将推动其向更大尺寸、更低成本方向发展，预计到2030年全球航空钛材市场规模将超80亿美元，中国因C919/CR929等机型量产，占比有望突破25%。技术突破重点在于极端环境材料研发与全生命周期成本控制，助力国产大飞机实现全球竞争力。
