发布日期：2025-5-17 18:34:17
以下是科辉钛业关于医疗植入与器械用钛棒的详细分类说明，以独立表格形式呈现：

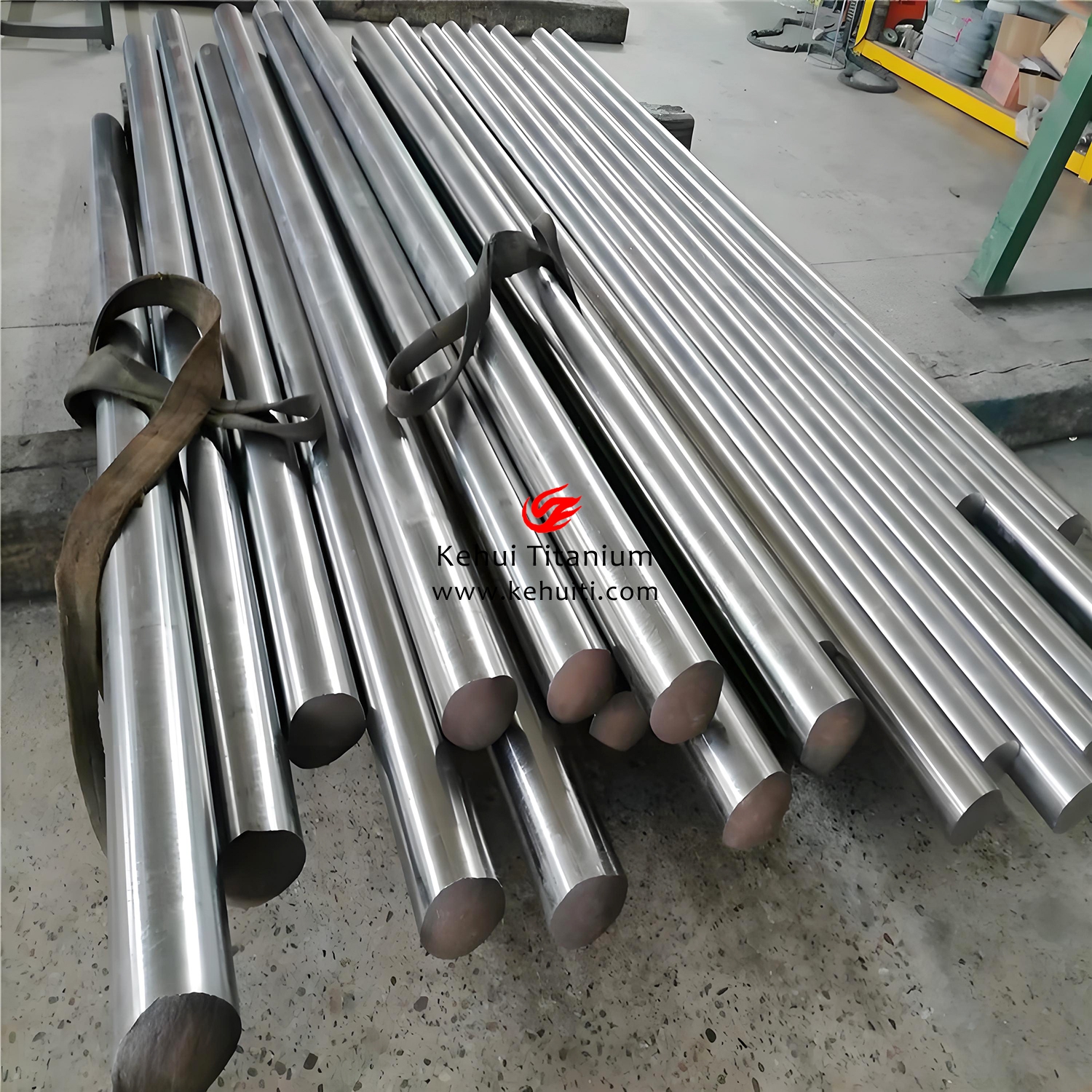

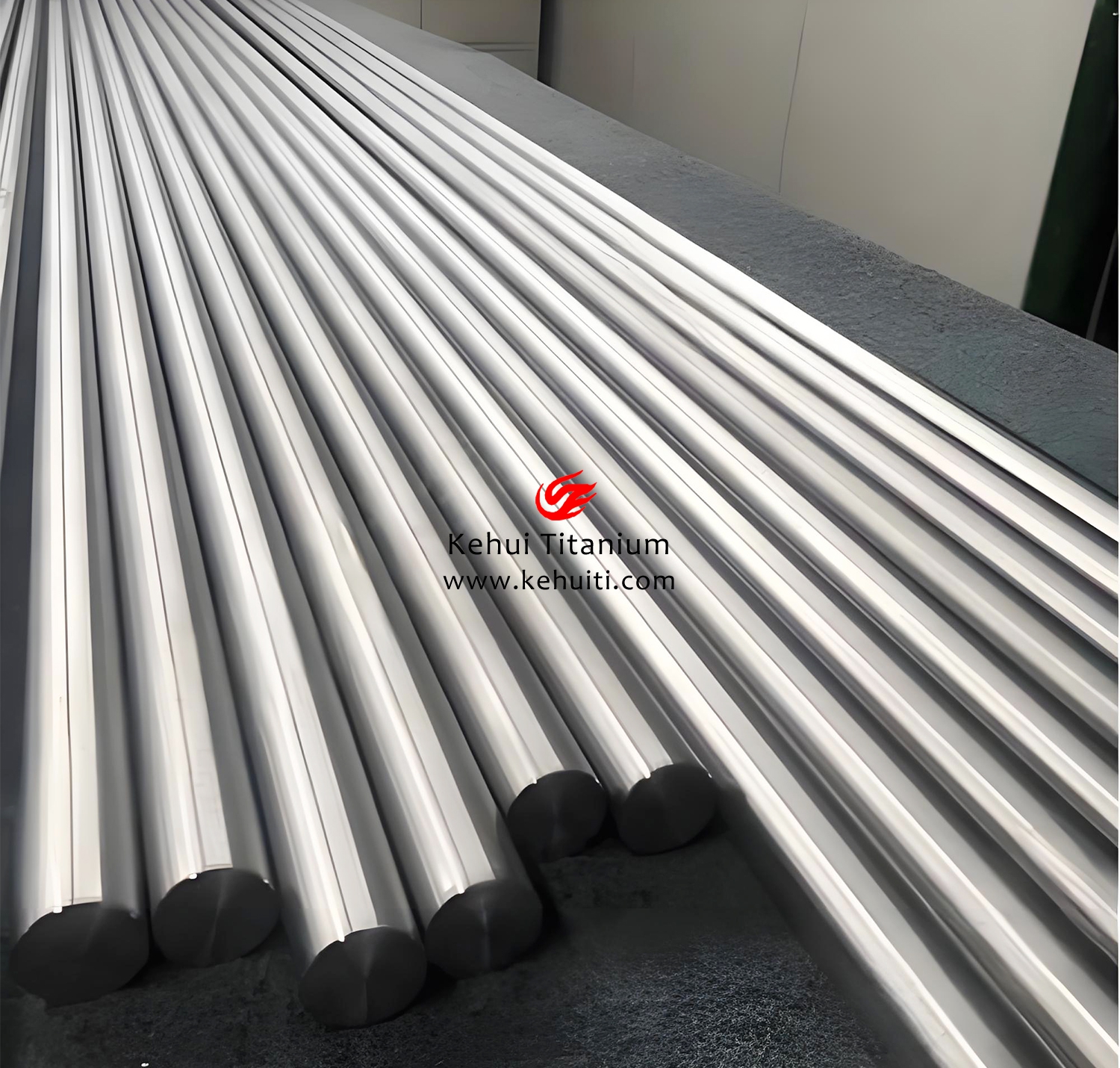

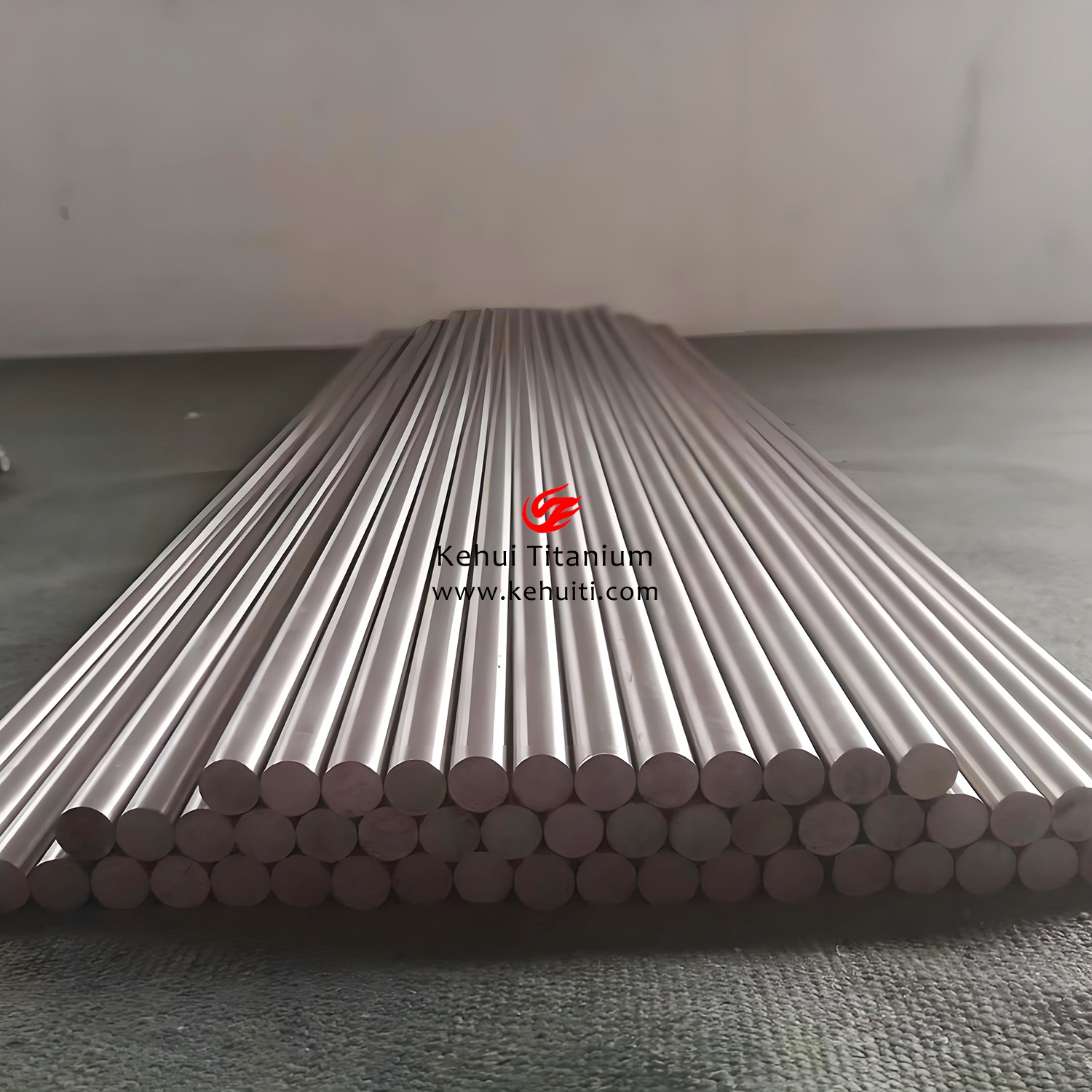

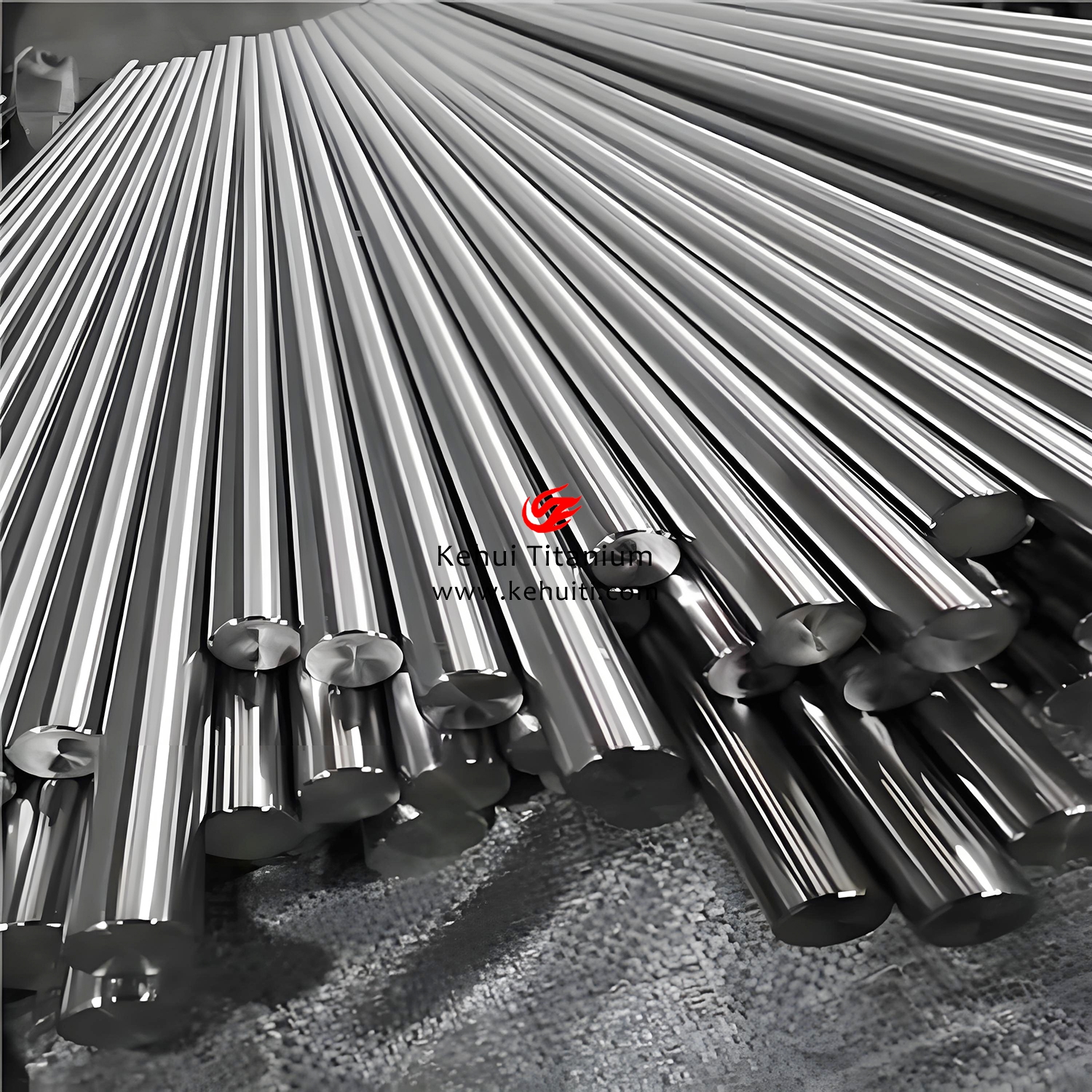

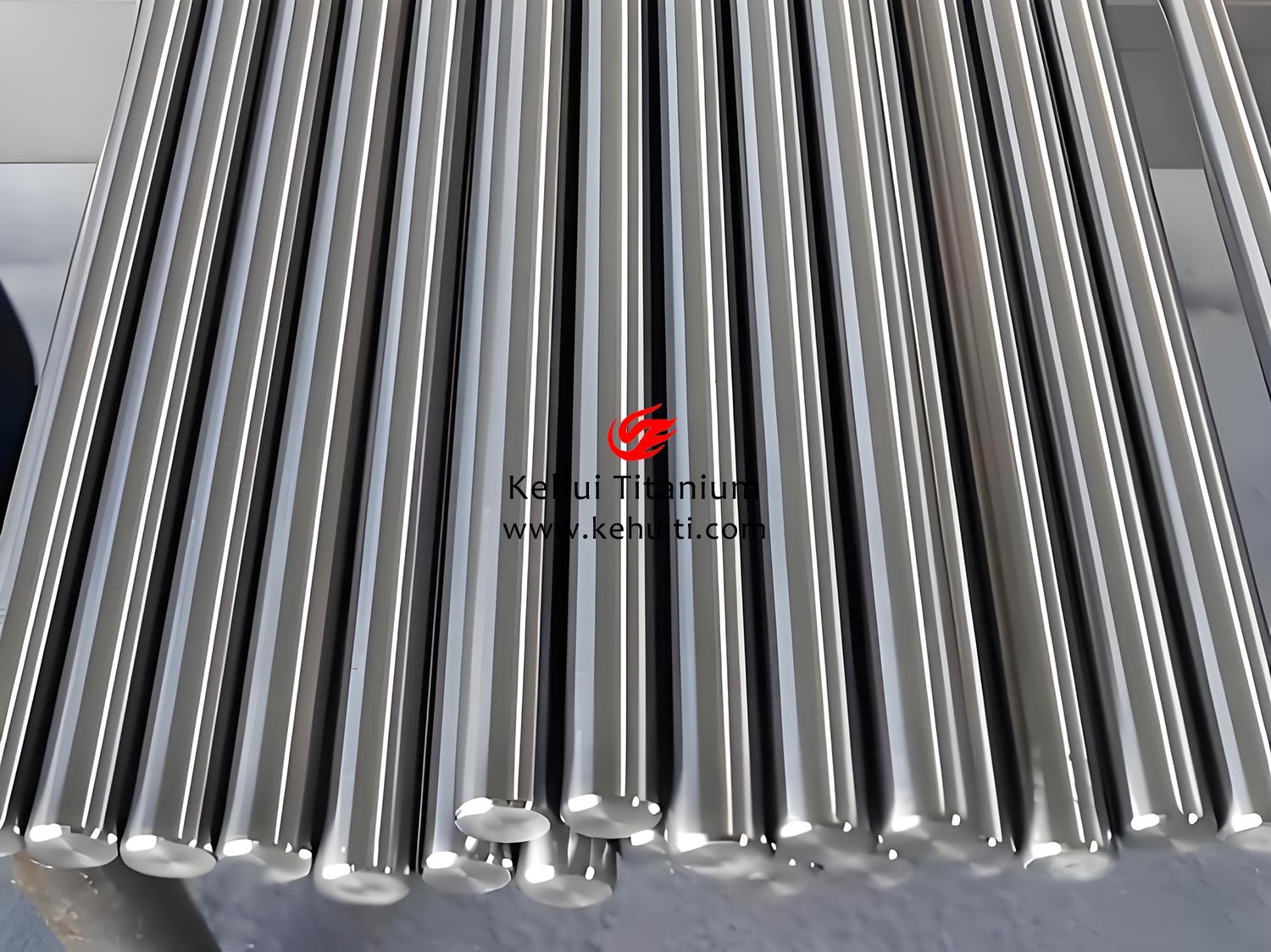

1. 定义
| 内容 | 描述 |
| 医疗钛棒定义 | 医疗植入与器械用钛棒是通过锻造或轧制工艺成形的钛合金棒材，具有高生物相容性、耐体液腐蚀及优异力学性能，专用于骨科植入物（如骨钉、关节柄）、牙科种植体及手术器械等医疗场景。 |
2. 材质
| 牌号 | 成分（wt%） | 适用场景 |
| TC4 ELI（Ti-6Al-4V ELI） | Al 5.5-6.5%，V 3.5-4.5%，O≤0.13% | 人工关节柄、脊柱融合器 |
| Ti-6Al-7Nb | Al 5.5-6.5%，Nb 6.5-7.5% | 骨科骨钉（欧盟标准，无钒生物安全性） |
| TA1（Gr1） | Ti≥99.6%，Fe≤0.15%，O≤0.10% | 非承力器械（如手术钳、导板） |
| Ti-15Mo（β型钛合金） | Mo 14-16% | 心血管介入器械（弹性模量接近血管组织） |
3. 性能特点
| 特性 | 具体表现 |
| 生物相容性 | 通过ISO 10993-1全套生物安全性测试，细胞毒性≤1级。 |
| 力学性能 | TC4 ELI抗拉强度≥860 MPa，延伸率≥10%，疲劳寿命（107次循环）≥500 MPa。 |
| 耐腐蚀性 | 在模拟体液中腐蚀速率<0.001 mm/年，无金属离子异常释放。 |
| 弹性模量 | Ti-15Mo弹性模量75 GPa，接近人骨（10-30 GPa），降低应力屏蔽效应。 |
4. 执行标准
| 标准类型 | 标准号 | 适用范围 |
| 国际标准 | ASTM F136-13 | 外科植入物用Ti-6Al-4V ELI材料规范 |
| 欧洲标准 | ISO 5832-3:2021 | 外科植入物用Ti-6Al-4V合金 |
| 中国标准 | YY/T 0640-2016 | 医用金属材料生物学评价要求 |
| 行业规范 | FDA 21 CFR 888.3 | 骨科植入物材料认证要求 |
5. 加工工艺
| 工艺步骤 | 关键参数 |
| 熔炼 | 真空自耗电弧炉（VAR）+ 冷床炉（EBCHM）双联工艺，氧含量≤0.15%。 |
| 锻造 | β相区（950-1000℃）开坯，α+β两相区（850-900℃）精锻，晶粒度≤ASTM 5级。 |
| 热处理 | 双重退火：950℃×1h/空冷 + 550℃×4h/空冷，消除残余应力。 |
| 表面处理 | 喷砂（Al2O3砂粒）或阳极氧化（Ra=1-3μm）促进骨整合。 |
6. 关键技术
| 技术领域 | 突破点 |
| 表面功能化 | 等离子喷涂羟基磷灰石（HA）涂层（厚度50-100μm），加速骨结合。 |
| 精密加工 | 五轴联动数控机床加工复杂曲面（公差≤±0.02mm）。 |
| 3D打印 | 电子束熔融（EBM）制造多孔钛棒（孔隙率70%-80%）。 |
7. 加工流程
| 步骤 | 流程说明 |
| 1. 原料提纯 | 高纯海绵钛+合金元素熔炼成钛锭（O≤0.15%）。 |
| 2. 锻造开坯 | β相区锻造细化晶粒，两相区成形至近净尺寸。 |
| 3. 热处理 | 真空退火优化组织均匀性及力学性能。 |
| 4. 精加工 | 数控磨削至医疗级精度（直径公差≤±0.01mm）。 |
| 5. 灭菌包装 | 伽马射线辐照（25-40 kGy）后真空密封。 |
8. 具体应用领域
| 应用部件 | 功能需求 |
| 人工髋关节柄 | 高疲劳强度（>107次循环载荷）。 |
| 骨科接骨板/螺钉 | 抗弯强度≥800 MPa，避免应力遮挡。 |
| 牙科种植体 | 表面微孔处理（孔径200-500μm）促进骨长入。 |
| 神经外科器械 | 非磁性特性（MRI兼容性）。 |
9. 与其他医用材料对比
| 材料类型 | 钛棒优势 | 钛棒劣势 |
| 不锈钢（316L） | 无镍过敏风险，生物相容性更优 | 成本高2-3倍 |
| 钴铬合金（CoCrMo） | 弹性模量更接近骨骼（钛：75 GPa vs 钴铬：230 GPa） | 耐磨性需表面改性 |
| PEEK高分子 | 可透X射线，便于术后观察 | 机械强度不足（抗压强度<150 MPa） |
10. 未来发展新领域
| 方向 | 具体内容 |
| 可降解钛合金 | 镁/锌掺杂钛合金（3-5年降解周期）用于临时骨板。 |
| 抗菌涂层 | 载银纳米涂层（抑菌率≥99.9%）降低术后感染风险。 |
| 智能植入物 | 集成微型传感器监测骨愈合进程（如pH值、应力变化）。 |
11. 技术挑战与前沿攻关
| 挑战领域 | 攻关方向 |
| 长期生物相容性 | 研究纳米氧化钛表面处理抑制纤维包膜增生。 |
| 磨损控制 | 类金刚石（DLC）涂层降低关节面磨损率（<0.05 mm³/百万次）。 |
| 个性化制造 | AI算法优化植入物拓扑结构匹配患者解剖特征。 |
12. 趋势展望
| 趋势 | 预测内容 |
| 精准医疗 | 3D打印定制化钛棒（基于CT/MRI数据，精度±0.1mm）。 |
| 智能化监测 | 嵌入式生物传感器实时反馈植入物状态（如松动预警）。 |
| 绿色制造 | 医疗废钛闭环回收体系（回收率≥90%）。 |
以上表格基于医疗行业最新标准（如ISO 5832-3:2021）及2023年国际医用材料大会成果整理，涵盖医疗钛棒的核心特性、工艺难点及未来发展方向，适用于植入物设计、材料选型及生产工艺优化参考。
tag标签:医疗植入与器械用钛棒
