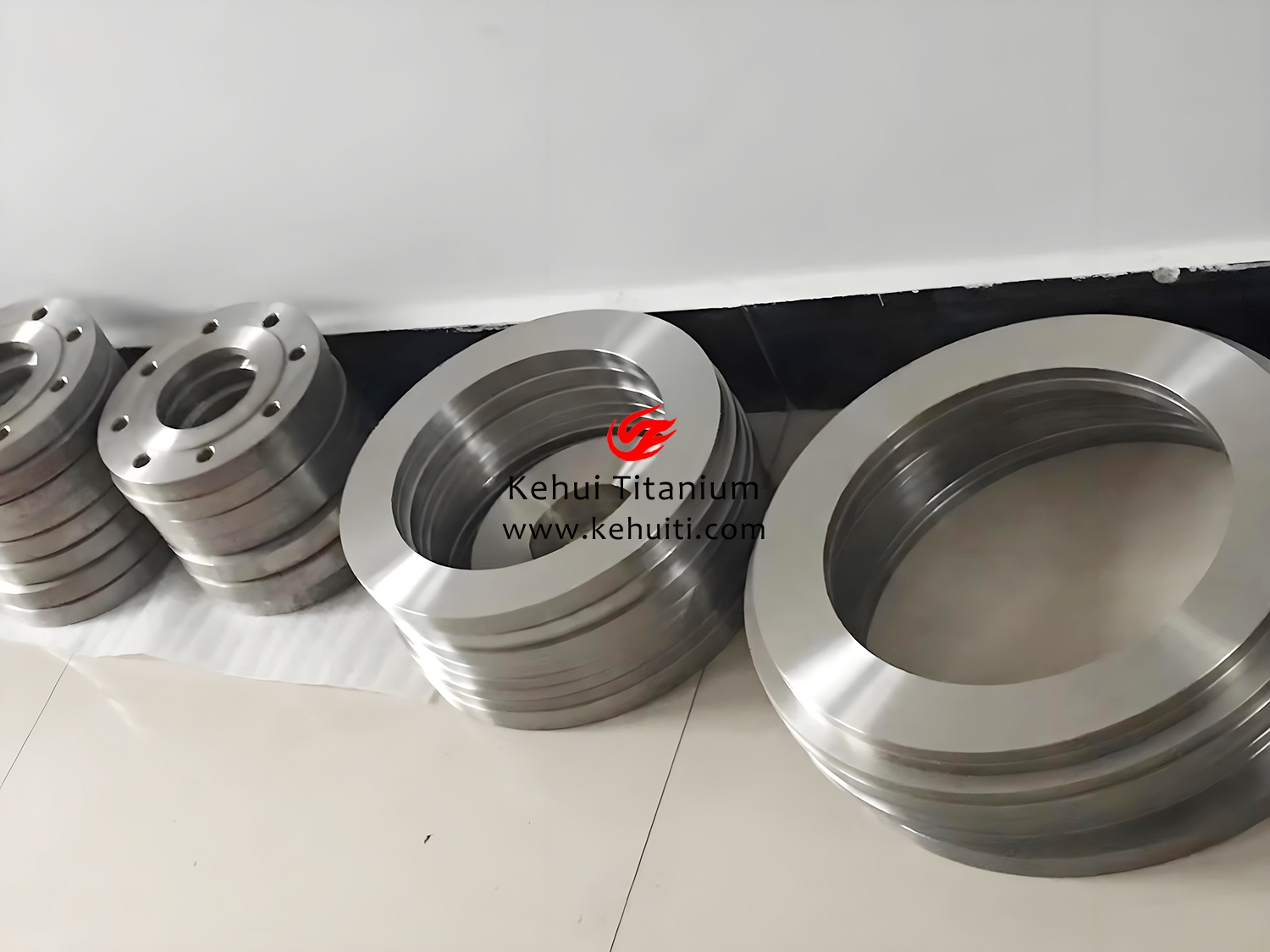

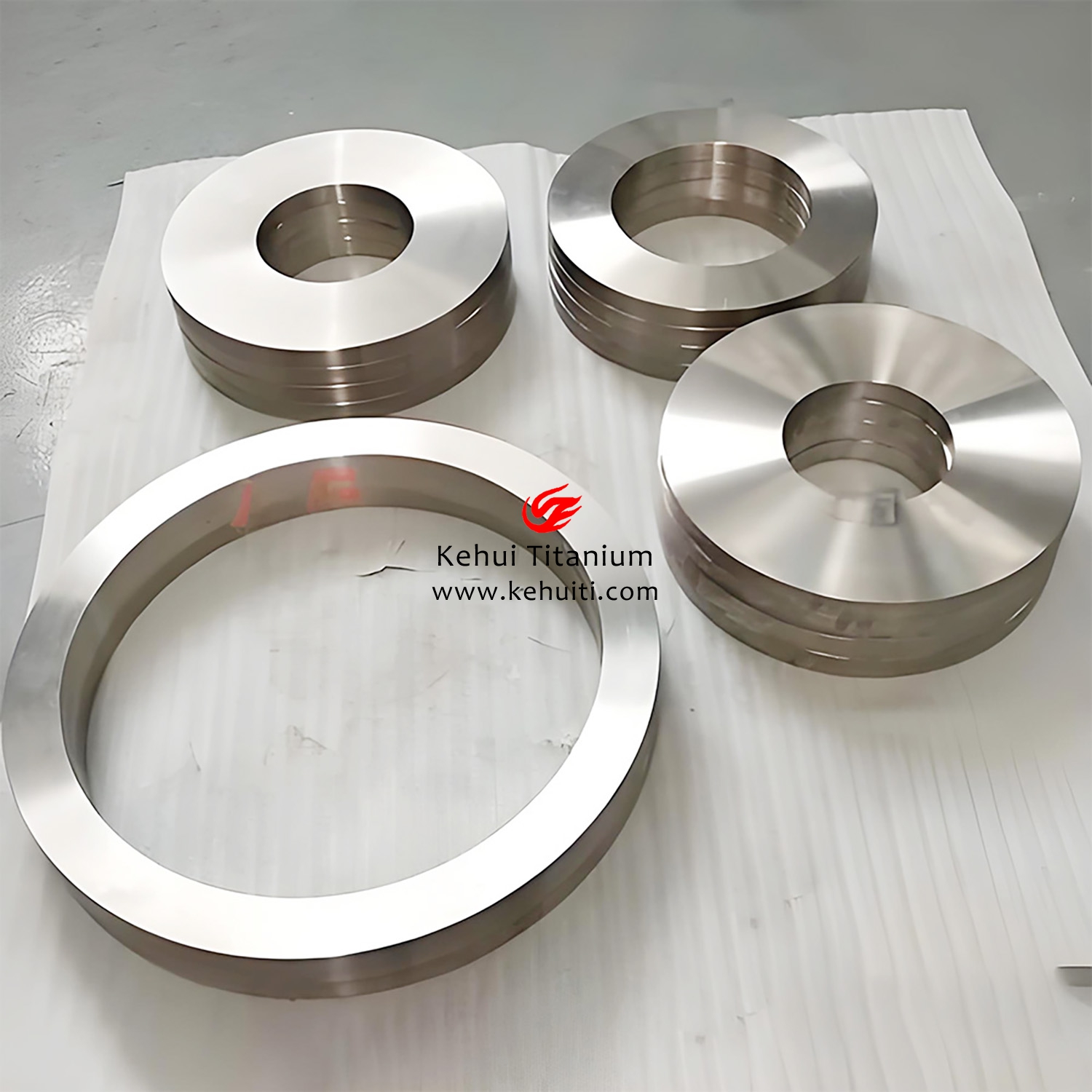

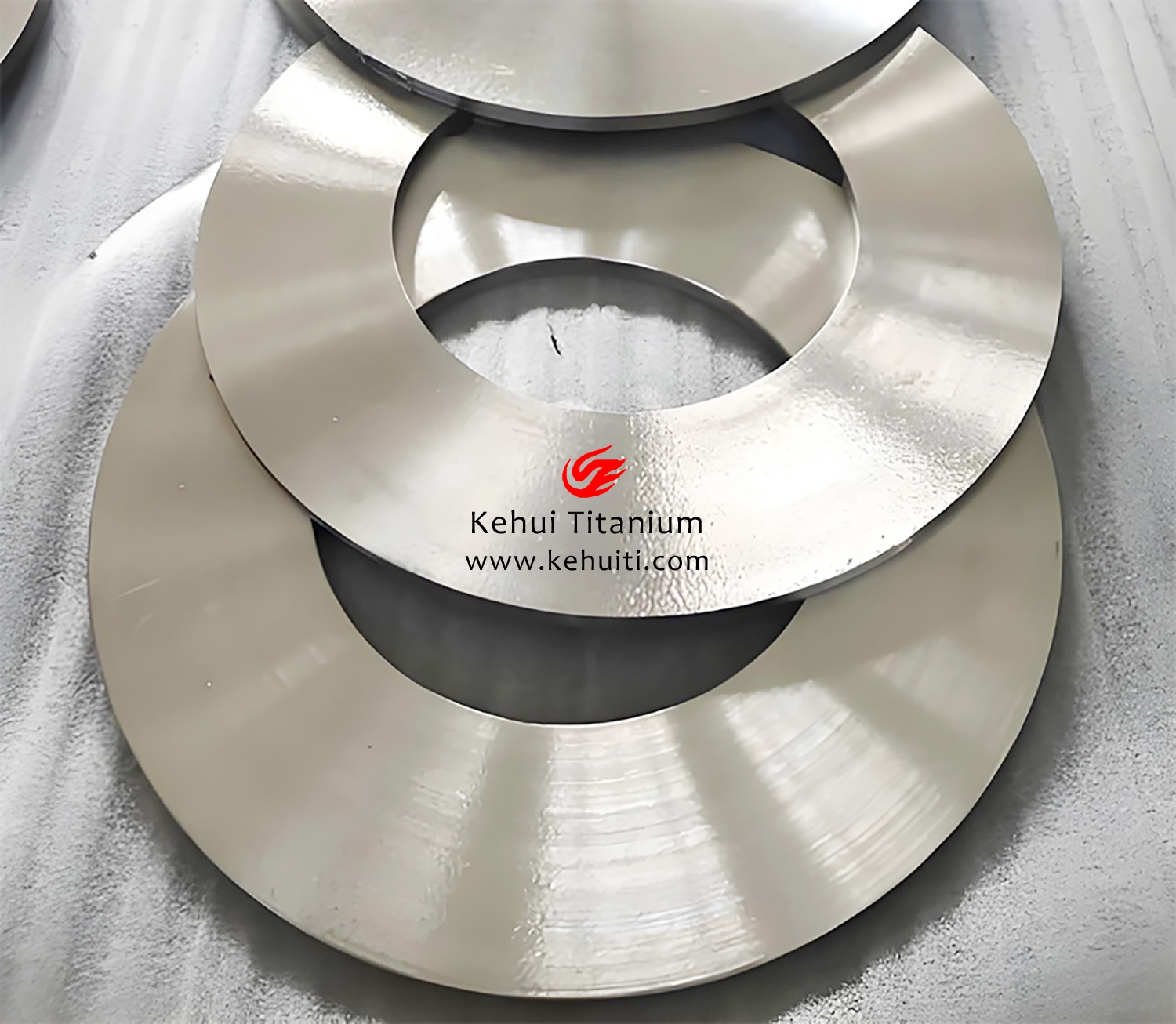

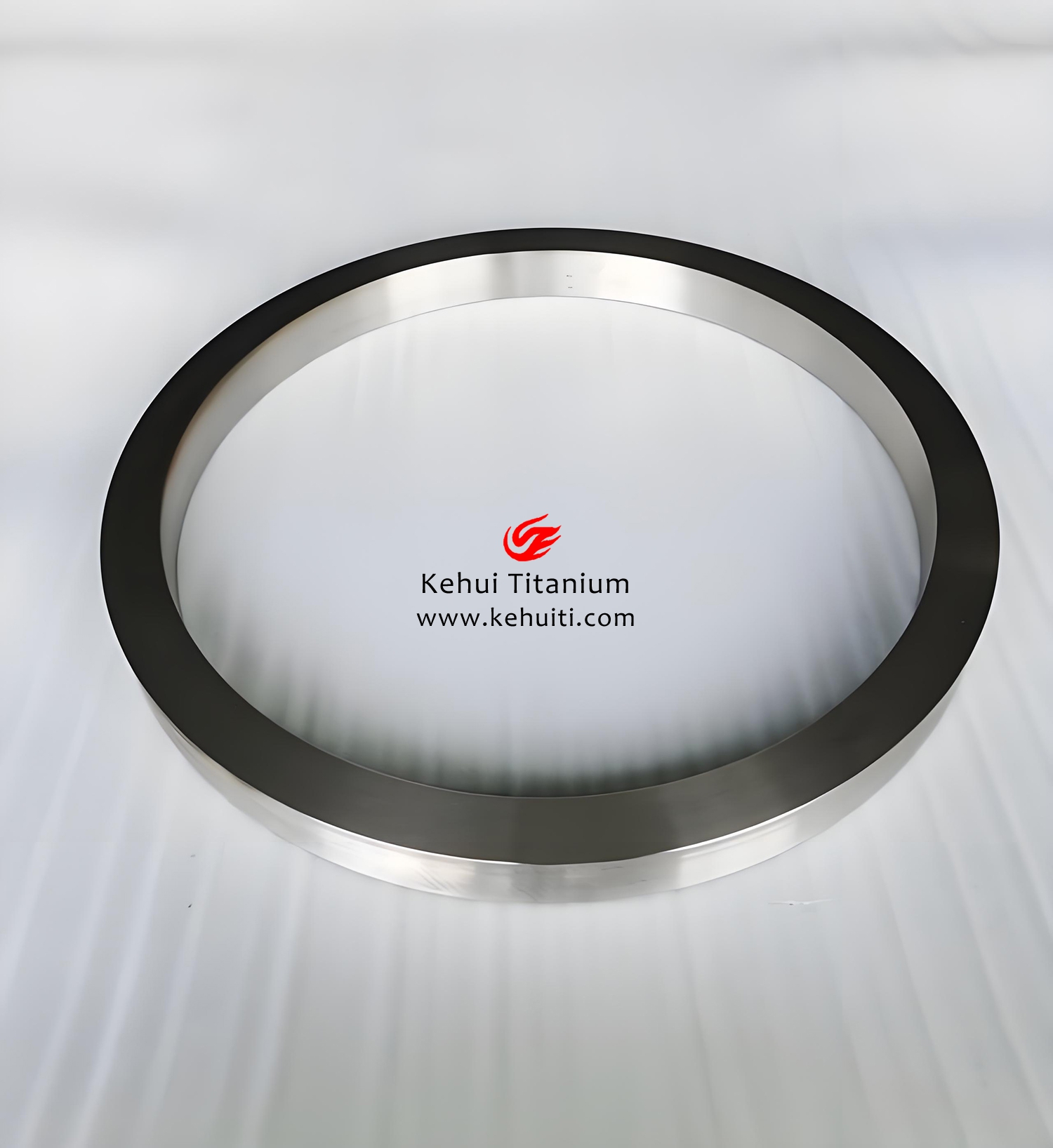

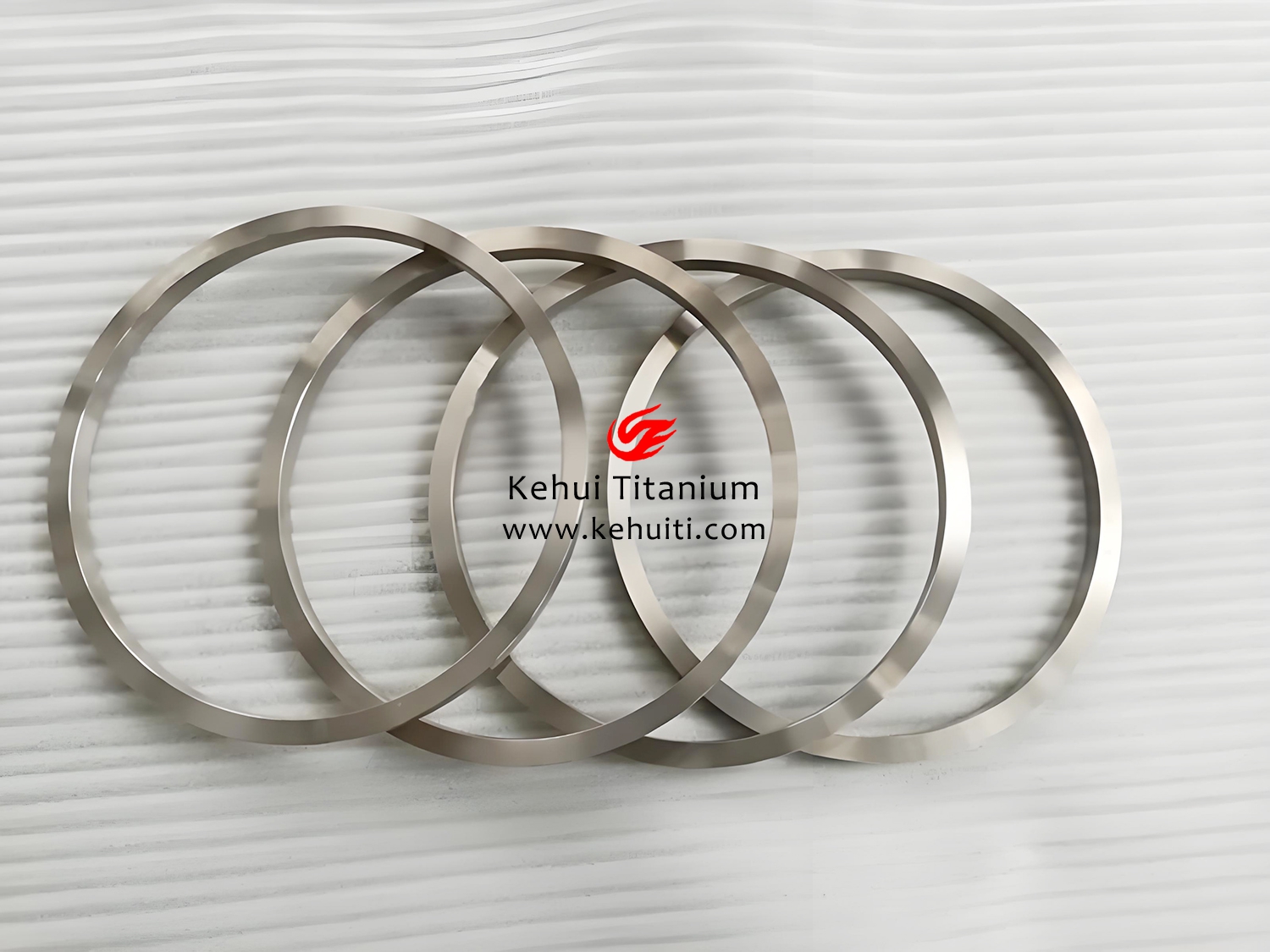

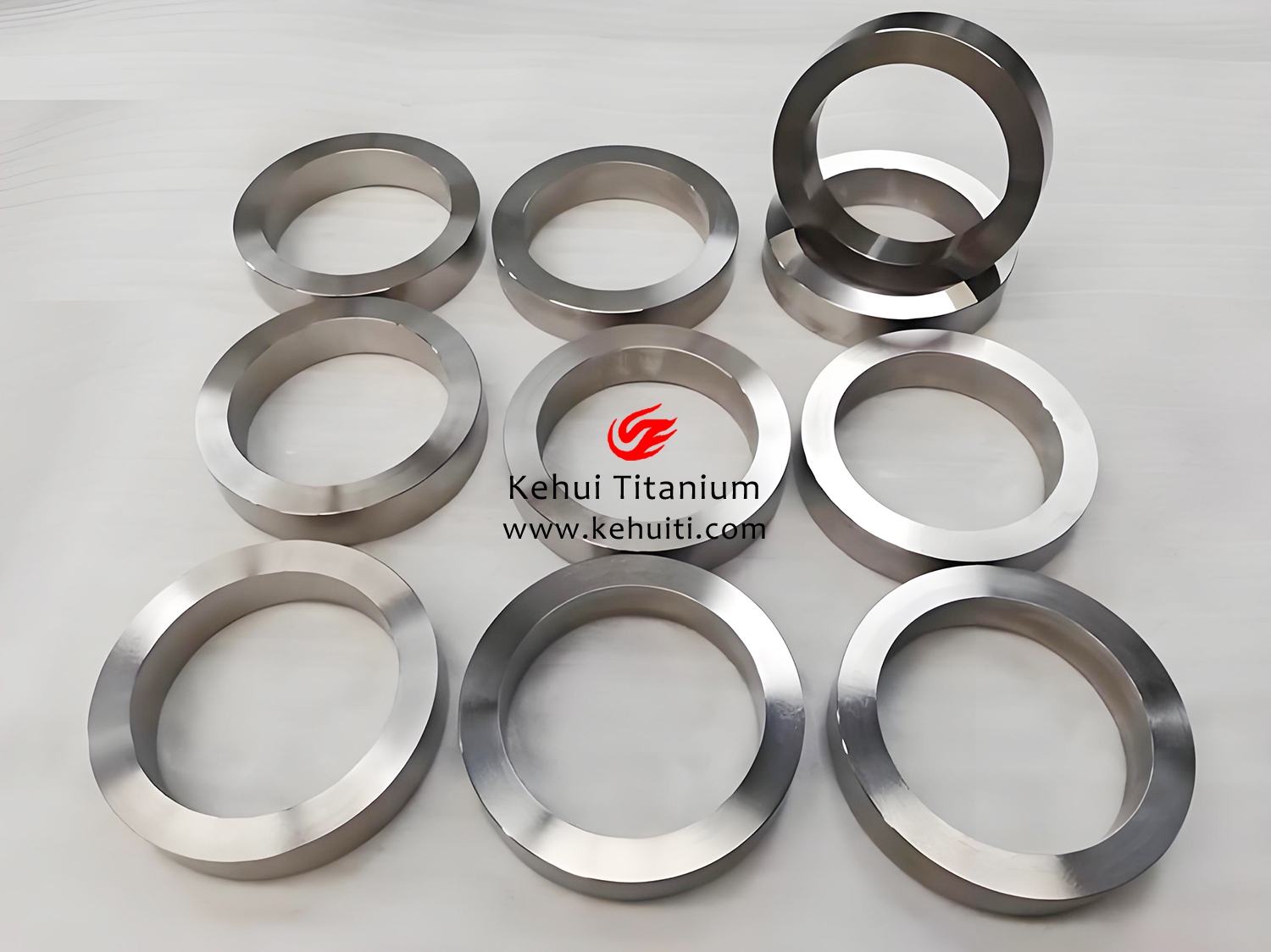

精密仪器用钛环

1、定义

钛环是精密仪器中使用的环形钛合金部件，主要用于高精度运动机构、真空腔体、光学系统及生物医学设备，需满足微米级尺寸公差、纳米级表面粗糙度、无磁性、高稳定性等严苛要求，确保仪器长期运行的可靠性与重复精度。

2、材质

钛合金牌号	特性	典型应用场景
CP-Ti（Gr.1/2）	工业纯钛（氧含量≤0.25%），塑性优、无磁性，适合高洁净度环境。	半导体真空腔体密封环。
Ti-6Al-4V ELI	超低间隙元素（O≤0.13%），生物相容性（ASTM F136），用于医疗精密部件。	手术机器人关节环、MRI支架环。
Ti-15Mo-5Zr-3Al	β型合金，弹性模量低（~55 GPa），抗应力屏蔽，适合动态精密机构。	光学仪器调焦环、微动平台环。
Ti-0.2Pd（Gr.7）	耐强酸腐蚀（如HF蒸气），用于化学分析仪器。	质谱仪离子源环、腐蚀性流体阀座。

3、性能特点

尺寸稳定性：热膨胀系数（8.6×10⁻⁶/℃）与陶瓷/玻璃匹配，减少温度波动引起的位移误差。

无磁性：磁化率＜3.2×10⁻⁶，避免干扰高灵敏度传感器（如电子显微镜、量子仪器）。

超高精度：车削后圆度≤0.5 μm，表面粗糙度Ra≤0.02 μm（镜面级）。

真空兼容性：放气率＜1×10⁻¹⁰ Torr.L/(s.cm²)，适合超高真空（≤10⁻⁹ Pa）环境。

生物惰性：通过ISO 10993认证，长期植入无毒性反应。

4、执行标准

国际标准：

ASTM F136（外科植入用钛合金）；

SEMI F57（半导体设备用钛材洁净度规范）；

ISO 5832-3（医疗器械钛材力学性能）。

中国标准：

GB/T 13810（外科植入物用钛及钛合金加工材）；

SJ/T 11634（半导体设备用高纯钛部件技术要求）。

5、加工工艺

超精密加工：

单点金刚石车削（SPDT）：加工光学级表面（面形精度≤λ/10，λ=632.8 nm）；

磁流变抛光（MRF）：消除亚表面损伤层（粗糙度Ra≤0.5 nm）。

特种成形：

微锻造：纳米晶钛环（晶粒尺寸＜100 nm），提升疲劳寿命；

光刻-电铸（LIGA）：制造微米级微型钛环（直径＜1 mm）。

表面处理：

离子镀（PVD）：沉积TiN或DLC涂层（摩擦系数＜0.05）；

化学钝化：硝酸-氢氟酸处理，形成5–10 nm钝化膜。

6、关键技术

零应力装配：

液氮冷缩配合（温差ΔT=200℃，过盈量0.1–0.3 μm）；

激光微焊接（热输入＜10 J/cm，变形量＜0.1 μm）。

微缺陷控制：

聚焦离子束（FIB）修复表面微裂纹（深度＜50 nm）；

原子层沉积（ALD）填充纳米级孔隙。

洁净制造：

百级洁净车间（粒子数≤3.5个/L，粒径≥0.5 μm）；

乙醇超临界清洗（残留有机物＜1 ng/cm²）。

7、加工流程

高纯原料：电子束熔炼（EBM）提纯至99.999%（5N级）。

精密锻造：等温锻造成环坯（晶粒度ASTM 12级）。

热处理：真空退火（Gr.2：700℃×2 h，真空度≤1×10⁻³ Pa）。

超精加工：

SPDT车削（主轴转速20,000 rpm，进给0.5 μm/rev）；

离子束修形（面形误差校正至λ/20）。

洁净处理：

等离子体清洗（Ar/O₂混合气体，去除表面吸附层）；

真空封装（维持洁净度至交付）。

检测认证：

白光干涉仪检测表面形貌（垂直分辨率0.1 nm）；

二次离子质谱（SIMS）分析表面污染（金属杂质＜1 ppm）。

8、具体应用领域

半导体制造：

极紫外光刻（EUV）掩模台定位环（圆度≤0.1 μm）；

原子层沉积（ALD）反应腔密封环（耐HF蒸气腐蚀）。

光学仪器：

太空望远镜镜面支撑环（热变形系数匹配SiC镜坯）；

激光干涉仪基准环（热膨胀各向同性偏差＜0.01 ppm/℃）。

生物医学：

质子治疗机准直环（抗辐射损伤，寿命＞10⁹脉冲）；

显微手术钳旋转环（扭矩精度±0.01 N.m）。

典型案例：

ASML EUV光刻机：Ti-6Al-4V ELI环用于晶圆台真空密封；

詹姆斯.韦伯望远镜：Gr.1钛环支撑18面镀金铍镜。

9、与其他材料的对比

特性	钛环（Gr.2）	殷钢（Invar 36）环	陶瓷（Si₃N₄）环
热膨胀系数	8.6×10⁻⁶/℃	1.2×10⁻⁶/℃	3.2×10⁻⁶/℃
密度（g/cm³）	4.5	8.1	3.2
断裂韧性	70 MPa.m¹/²	140 MPa.m¹/²	6–8 MPa.m¹/²
适用场景	高洁净/生物兼容	超低膨胀精密基准件	高温/绝缘/超高硬度

10、未来发展新方向

纳米结构钛环：

等通道转角挤压（ECAP）制备块体纳米晶钛（晶粒尺寸＜50 nm），硬度提升至HV 400；

石墨烯/钛复合材料环，导热系数提升至60 W/(m.K)（纯钛的3倍）。

智能功能集成：

压电钛酸铅（PZT）涂层环，实现微米级主动形变补偿；

嵌入式量子传感器环，实时监测亚纳米级位移。

原子级制造：

扫描隧道显微镜（STM）辅助原子沉积，构建原子级光滑表面；

电子束诱导沉积（EBID）直接成型纳米钛环（特征尺寸＜10 nm）。

跨尺度设计：

仿生分级多孔钛环（孔隙率梯度变化），兼顾轻量化与振动阻尼；

4D打印形状记忆钛环，自适应环境温湿度变化。

精密仪器钛环是尖端科技与极限制造的结晶，其超精密、多功能及环境适应性正推动量子计算、太空探测、生命科学等领域的突破。未来，通过原子尺度制造、智能材料融合及跨学科设计，钛环将实现亚埃级精度（＜0.1 nm）、自感知/自修复功能，并在量子仪器、仿生机器人等新兴领域开辟前所未有的应用维度。

---
