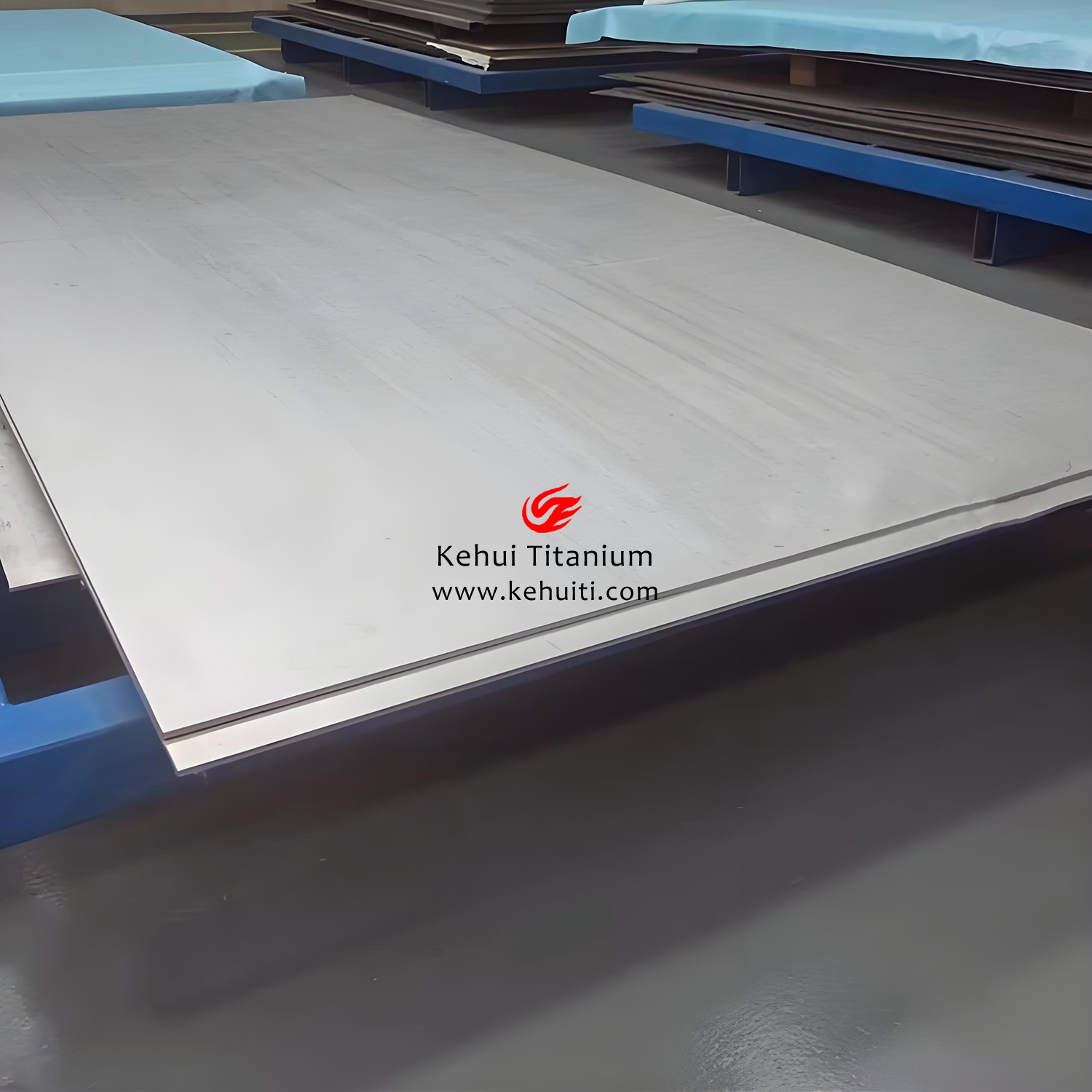

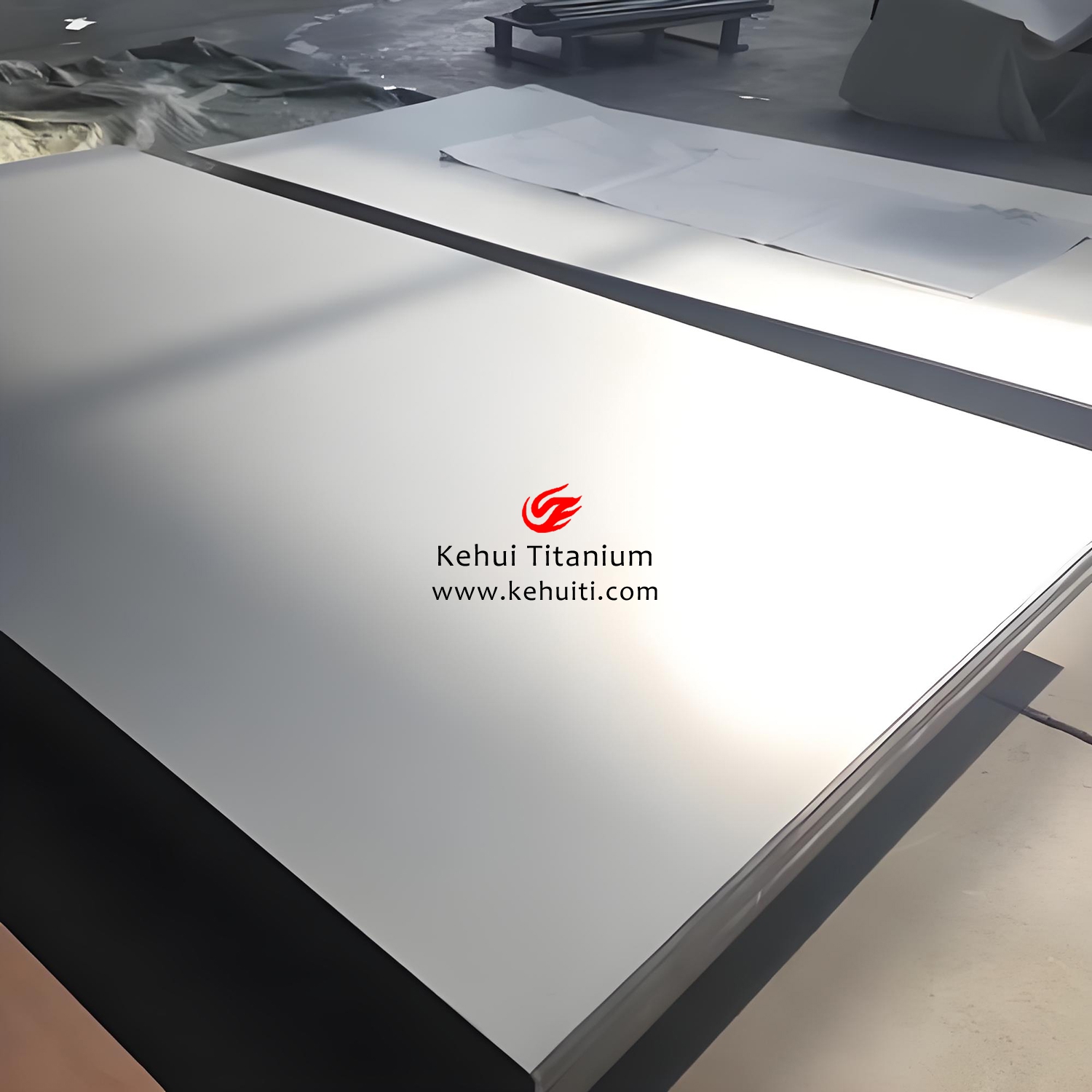

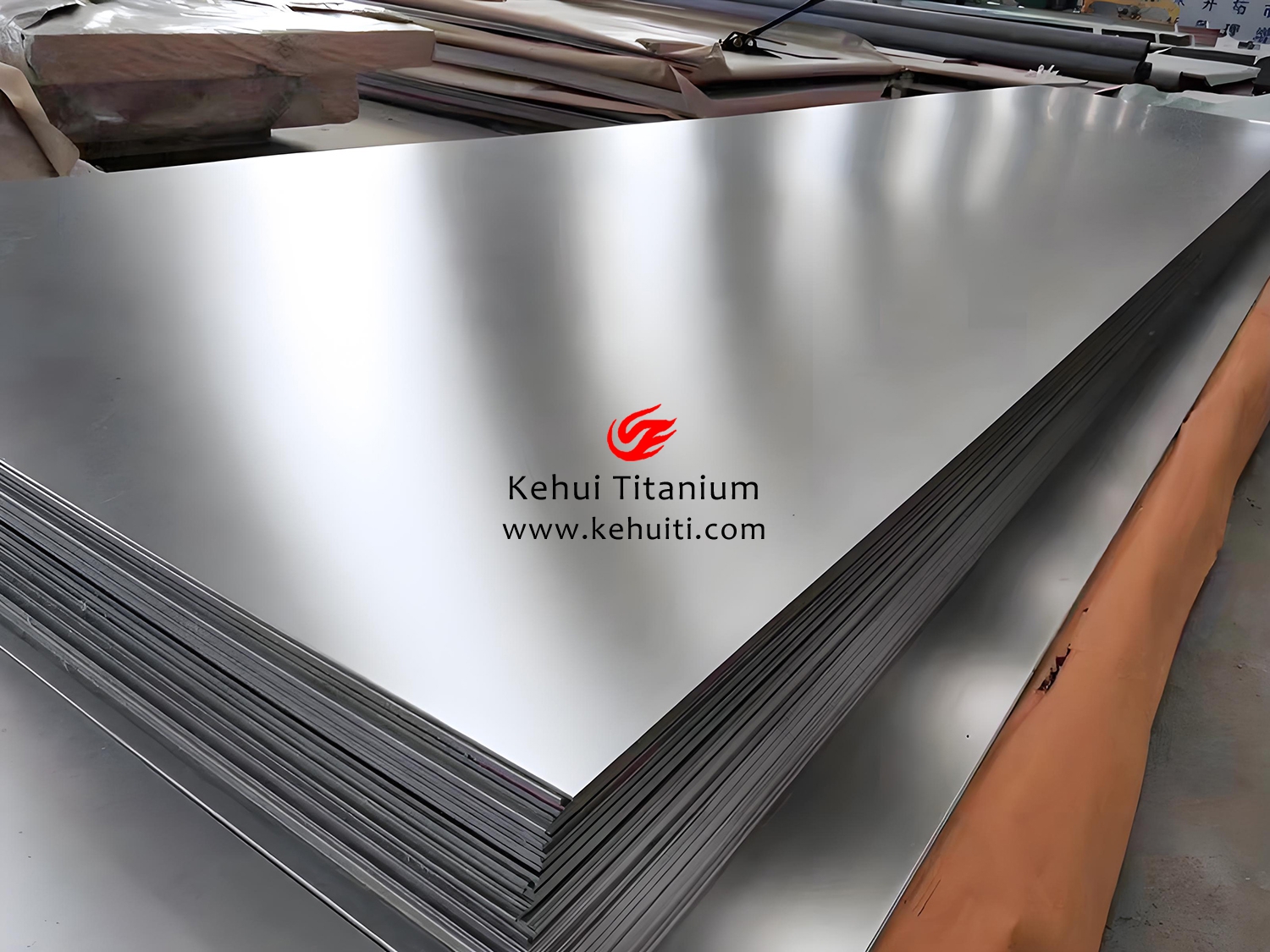

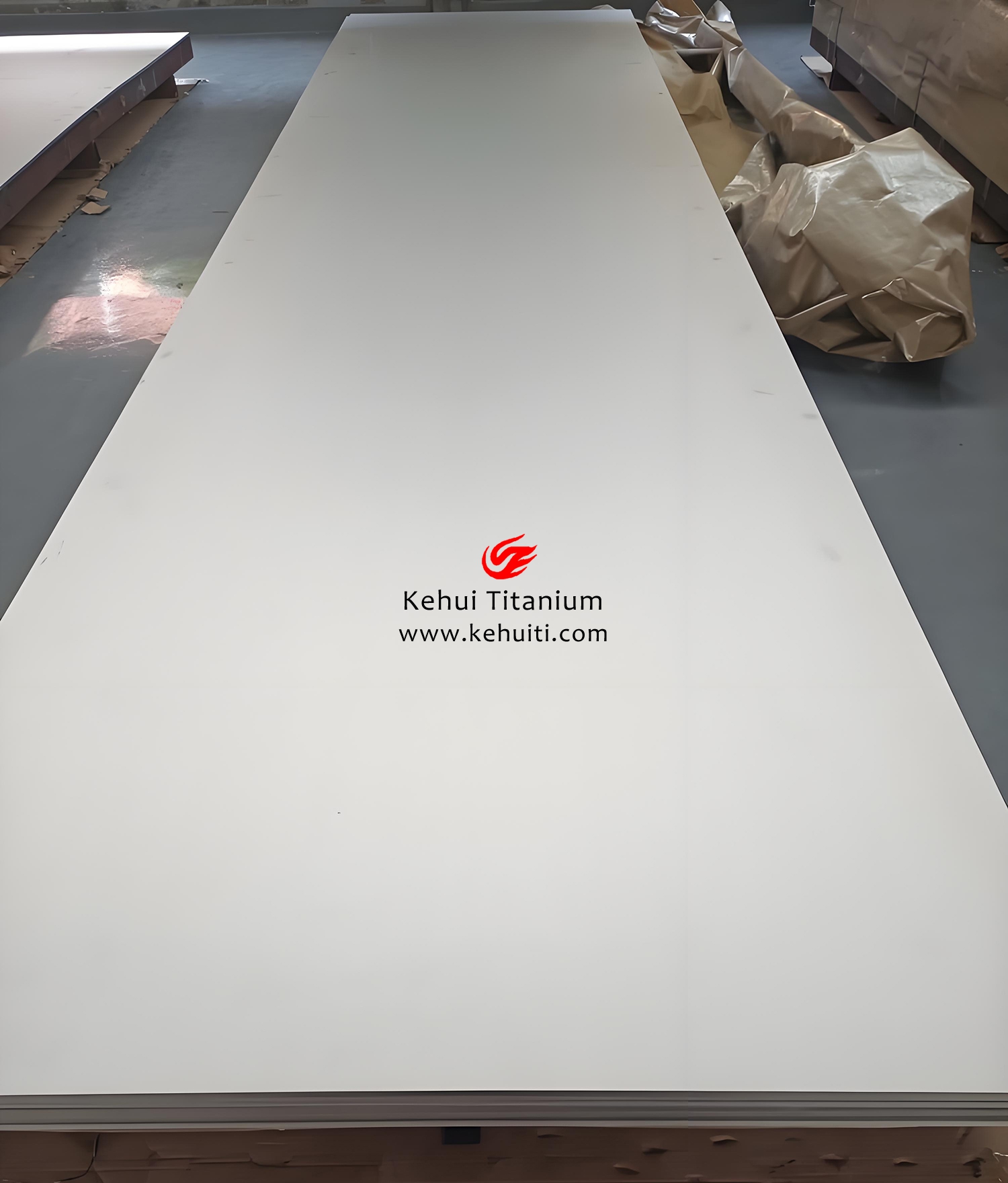

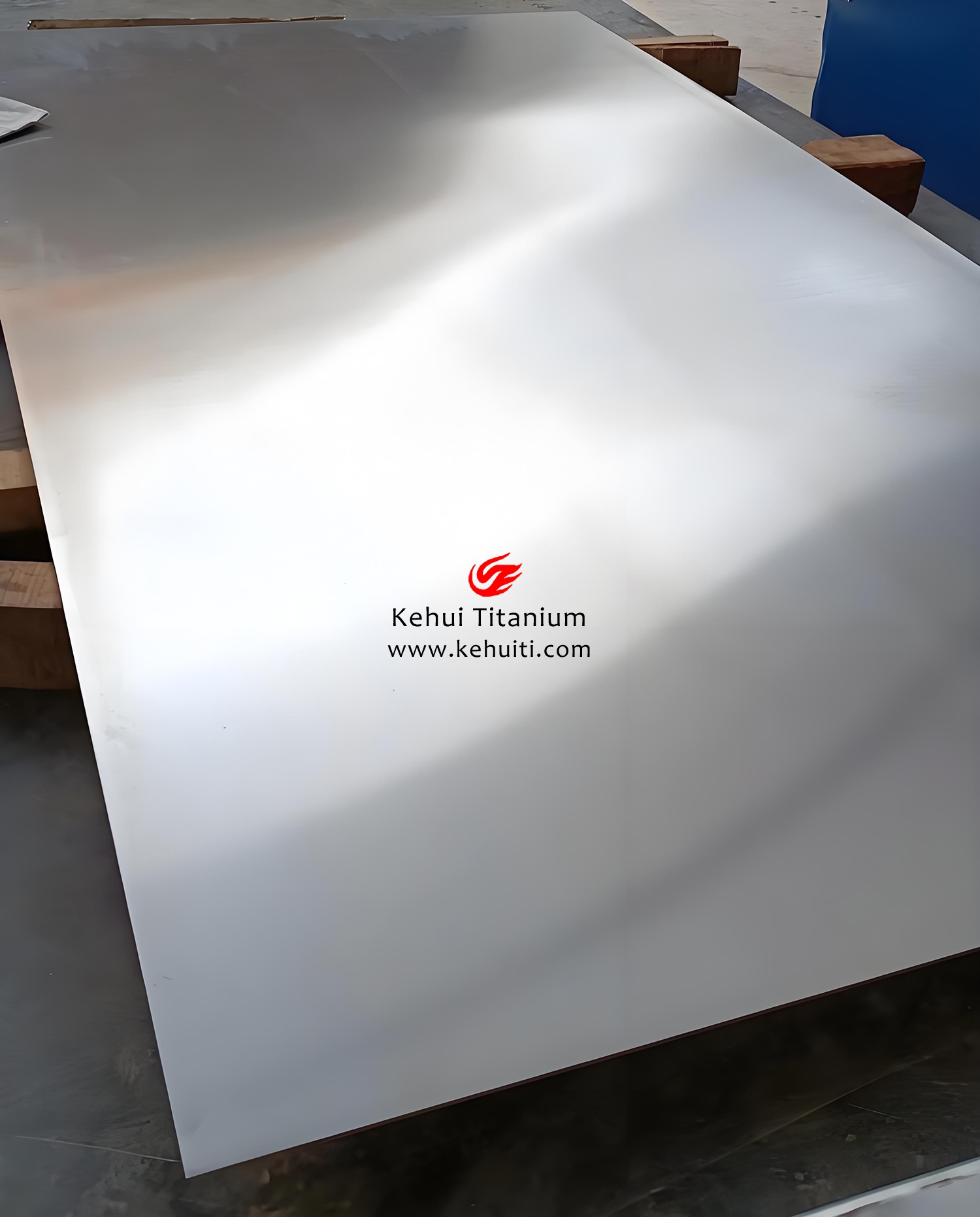

飞机结构件用钛合金板

以下是科辉钛业关于飞机结构件用钛合金板的详细分类说明，以独立表格形式呈现：

1. 定义

内容	描述
飞机钛合金板定义	通过轧制工艺成形的钛合金板材，专为飞机结构设计，具有高比强度、抗疲劳及耐腐蚀特性，用于机身蒙皮、翼梁、起落架舱门等关键承力与减重部件。

2. 材质

牌号	成分（wt%）	适用场景
TC4（Ti-6Al-4V）	Al 5.5-6.8%，V 3.5-4.5%	机身蒙皮、机翼前缘
TA15（Ti-6.5Al-2Zr-1Mo-1V）	Al 6.0-7.0%，Zr 1.8-2.5%	发动机短舱、高温舱壁
Ti-5553（Ti-5Al-5Mo-5V-3Cr）	Al 4.5-5.5%，Mo 4.0-5.0%，Cr 2.5-3.5%	起落架支撑板、高载荷接头
Ti-3Al-2.5V（Gr9）	Al 2.5-3.5%，V 2.0-3.0%	液压管路、非承力盖板

3. 性能特点

特性	具体表现
比强度	TC4比强度达220 MPa·cm³/g，较铝合金（2024-T3）高50%。
抗疲劳性	TC4板材高周疲劳极限（10⁷次循环，R=0.1）≥500 MPa。
高温稳定性	TA15在550℃下抗拉强度≥600 MPa，抗氧化性优于不锈钢。
耐腐蚀性	盐雾试验（5000小时）腐蚀速率<0.001 mm/年，无需涂层。

4. 执行标准

标准类型	标准号	适用范围
中国航空标准	HB 7716-2020	航空用TC4钛合金板材技术条件
国际标准	AMS 4911	Ti-6Al-4V钛板宇航材料规范
美国标准	ASTM B265-20	钛及钛合金板材通用规范
欧洲标准	EN 2002-1:2021	航空结构件用钛合金性能要求

5. 加工工艺

工艺步骤	关键参数
熔炼	真空自耗电弧炉（VAR）三次熔炼，氧含量≤0.15%。
热轧	β相区轧制（TC4：950-1000℃），总变形量≥70%，晶粒度≤ASTM 6级。
冷轧	室温轧制变形量≤25%，中间退火（700℃×1h）恢复塑性。
热处理	TC4双重退火：900℃×1h/空冷 + 550℃×4h/空冷。

6. 关键技术

技术领域	突破点
大尺寸轧制	宽幅（≥3m）钛板轧制技术，厚度公差±0.05mm。
残余应力控制	多辊矫直+振动时效（残余应力≤50 MPa）。
表面处理	激光冲击强化（LSP）提升疲劳寿命30%。

7. 加工流程

步骤	流程说明
1. 铸锭熔炼	海绵钛+合金元素熔炼成钛锭（直径≥500mm）。
2. 热轧开坯	β相区轧制至中厚板（厚度20-50mm）。
3. 冷轧精整	多道次冷轧至目标厚度（0.5-10mm），中间退火。
4. 表面处理	喷丸强化（钢丸直径0.2mm）或阳极氧化。
5. 无损检测	超声探伤（符合ASME Sec.V标准）+ 渗透检测。

8. 具体应用领域

应用部件	功能需求
机身蒙皮	减重30%替代铝合金，抗高速气流冲刷（马赫数≥0.8）。
翼梁腹板	抗弯强度≥900 MPa，疲劳寿命≥10⁷次循环。
起落架舱门	耐冲击载荷（抗压强度≥1,100 MPa）。
发动机防火墙	短时耐温800℃，隔热性能优异。

9. 与其他航空材料对比

材料类型	钛合金板优势	钛合金板劣势
铝合金（2024-T3）	比强度高50%，耐温提升200℃	成本高3-4倍
碳纤维复合材料	可焊接修复，抗冲击性更优	耐温上限低（≤200℃）
不锈钢（15-5PH）	密度低40%，适合作动部件	耐腐蚀性较差

10. 未来发展新领域

方向	具体内容
增材制造	激光选区熔化（SLM）制造轻量化蜂窝夹层结构。
智能材料	形状记忆钛合金（Ti-Ni）用于自适应机翼蒙皮。
复合材料	钛-碳纤维层压板（刚度提升40%）

11. 技术挑战与前沿攻关

挑战领域	攻关方向
成本控制	短流程熔轧一体化技术（能耗降低25%）。
高温氧化	开发Al-Cr-Y涂层（耐温≥800℃）。
氢脆防护	添加稀土元素（如Y）抑制氢渗透率（≤1×10⁻¹² m²/s）。

12. 趋势展望

趋势	预测内容
超轻量化	拓扑优化钛板（减重20%-30%）用于下一代客机。
智能化生产	AI算法实时优化轧制参数（良率提升至99.5%）。
绿色循环	废钛板回收率从70%提升至95%（电解再生技术）。

以上表格基于航空工程领域最新标准（如HB 7716-2020）及2023年国际航空材料会议成果整理，涵盖钛合金板在飞机结构中的核心特性、工艺难点及未来发展方向，适用于飞机设计、材料选型及制造工艺优化参考。

---
