发布日期：2026-6-5 9:20:54
钛及钛合金作为一种银灰色的轻质金属材料，以其高比强度、优异的耐腐蚀性、良好的高温性能以及出色的生物相容性与安全性，在航空航天、生物医疗、化工装备、汽车制造与海洋工程等多个高端领域得到广泛应用[1-5]。近年来，伴随消费电子产业的快速发展，钛及钛合金在3C产品中的应用持续扩展，主要依托其轻量化、高比强度、耐腐蚀及无磁感等综合特性。目前，钛材已逐步应用于智能手机与平板电脑的中框与背板、笔记本电脑的机身框架与散热模组、智能手表的表壳与表带，以及各类传感器外壳、耳机与音响的结构件等。这些应用在提升产品便携性与结构耐久度的同时，也符合市场对高端材料与工艺的品质追求，充分展现了钛合金在消费电子领域的广阔前景。
然而，钛合金在消费电子领域的产业化进程受到其固有加工特性的严重制约。以手机中框为例，近60%的毛坯材料需要通过切削去除;钛合金零件加工成本已占零件总成本的60%以上。钛合金难加工主要源于其特殊的物理化学特性[6-11]:首先，其导热系数较低，导致切削区域热量积聚显著，刀尖温度急剧上升，从而加速刀具磨损;其次，钛合金与刀具材料间的摩擦系数较高，加之切屑-刀具实际接触面积较小，使刀尖处于高应力状态，容易引发崩刃、粘刀与扩散磨损;此外，钛合金弹性模量较低，加工中易发生弹性变形与回弹现象，加剧后刀面磨损，影响尺寸精度;同时，钛在高温下化学活性高，易与空气中的氧、氮等元素反应，形成硬脆表层，进一步缩短刀具寿命。
目前，提升钛合金切削性能的技术路径主要包括材料自身改性与外部加工条件优化两大方向。材料改性方面涉及合金成分设计、微观组织调控与制备工艺改进[12-18];外部优化则涵盖刀具材料创新、几何结构设计、切削参数调整与冷却润滑策略等[19-22]。在众多方案中，合金化改性通过向钛基体中引入易切削元素这一方式，实现了对材料切削行为的系统性调控。正因如此，该途径被视为从本质上提升钛合金切削性能最具潜力且最根本的路径。
本文聚焦于易切削钛合金的研究进展，重点综述通过添加稀土元素、复合引入稀土与S、引入Cu/Ag等合金化元素以及热氢处理等途径对钛合金切削性能的改善效果，并对未来易切削钛合金的发展趋势进行展望。在此基础上，进一步提出开发兼具优良综合力学性能与切削加工性能的钛合金材料的若干思路。
1、添加稀土开发易切削钛合金

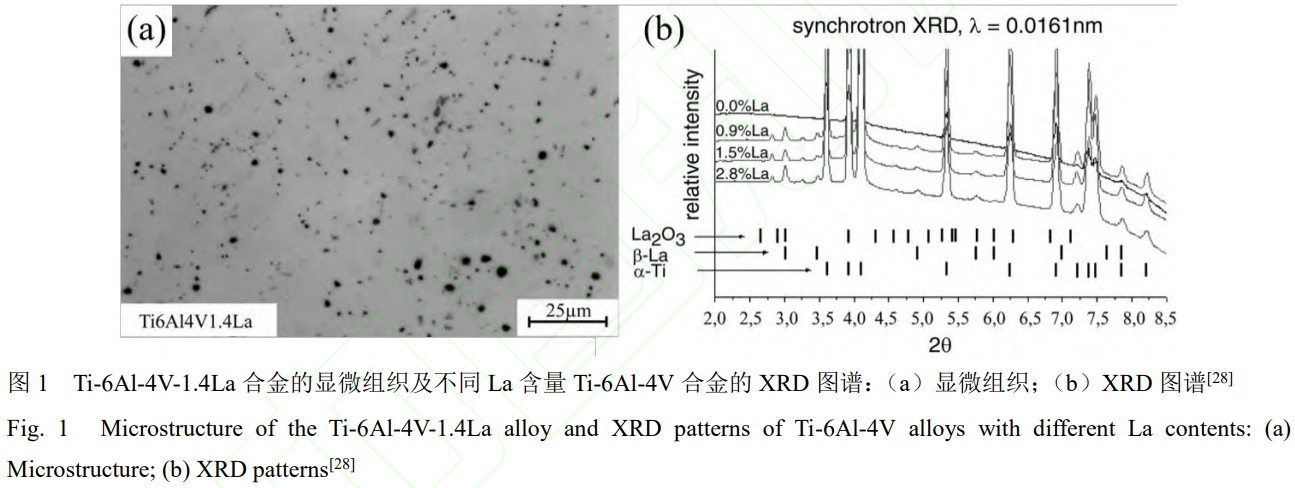

在钛合金材料研究中，稀土的添加已被证实能够显著改善其拉伸[23]、疲劳[24]、蠕变[25]及抗氧化[26]等性能。德国布伦瑞克工业大学[27-29]、日本大同特殊钢株式会社[30,31]以及韩国材料研究所[32,33]等团队进一步发现，通过引入特定稀土元素，还能够有效提升钛合金的切削性能。其中，德国学者主要采用La元素，日本学者侧重于Sc、Y及其他镧系元素的单独或复合添加，而韩国研究团队则以Ce和Er为主要研究对象。
目前，在钛合金中引入稀土元素的主要方式包括直接添加纯稀土金属、稀土化合物以及使用稀土中间合金[34]。在易切削钛合金的开发中，直接添加纯稀土金属最为常见。需要注意的是，稀土元素的添加量存在一个上限。虽然过量添加在一定程度上能进一步改善切削性能，但会显著损害材料的力学性能和热加工性能[27,30-33]。例如，村上昌吾等[31]将稀土的添加量(质量百分比)控制在0.01%至0.5%之间。Siemers等[28]的研究表明，当La含量在0.01%至2.80%范围内时，Ti-6Al-4V合金的切削性能随La含量增加而持续改善，尤其在La含量达到2.8%时，合金切屑甚至可实现手动粉碎。然而，La的引入在改善切削性能的同时，也引发了显著的强度-塑性权衡问题。由表1可知，添加0.9%La的铸态合金与母材(Ti-6Al-4V)相比，其抗拉强度与延伸率均急剧下降。尽管后续的热变形及时效处理能够大幅恢复材料的强度(如变形态强度达950MPa)，但塑性(延伸率为7%~11%)仍远低于母材水平(21%)。
表1 Ti-6Al-4V-0.9La的机械性能[28]
Table 1 Mechanical properties of Ti-6Al-4V-0.9La[28]
| Sample | State | Strength/MPa | Elongation/% |
| Ti-6Al-4V | Duplex | 984 | 21 |
| Ti-6Al-4V-0.9La | As cast | 620 | 1 |
| Ti-6Al-4V-0.9La | Deformed | 950 | 7 |
| Ti-6Al-4V-0.9La | Aged | 860 | 11 |
稀土元素在钛合金中的最终存在形式，与其种类、添加量以及热加工过程中的冷却速率密切相关[35]。在高温条件下，稀土在钛合金中具有较高的固溶度。例如，在1350℃时，Y的固溶量可达3.7%，而La的固溶量高达5%[36]。因此，若钛合金在高温下能快速冷却，部分稀土元素有可能固溶于钛基体中。除了固溶形式，稀土更常以第二相的形式存在，包括纯稀土相或稀土氧化物。德国学者[27-29]利用同步辐射和中子衍射技术研究发现，在含有0.9%、1.5%和2.8%La的Ti-6Al-4V合金中，析出相主要为金属La微粒而非La2O3。这些微米级的La颗粒主要分布于晶界，并表现出较高的稳定性，如图1所示。Li等[37]通过扫描电镜观察到Ti-6Al-4V-0.1Ce合金中存在大量白色颗粒(图2a、b)，并经由透射电镜及衍射分析确认其为CeO2(图2c-e)。此外，刘超等[38]发现Er在Ti-6Al-4V-0.5Si合金中主要以Er2O3形式存在;Yan等[39]确认Nd在Ti-6.5Al-3.5Mo-1.5Zr-0.3Si合金中以Nd2O3形式析出;Yu等[40]则报道Y在Ti-6Al-2Sn-4Zr-2Mo-0.1Si合金中以Y2O3形式存在。

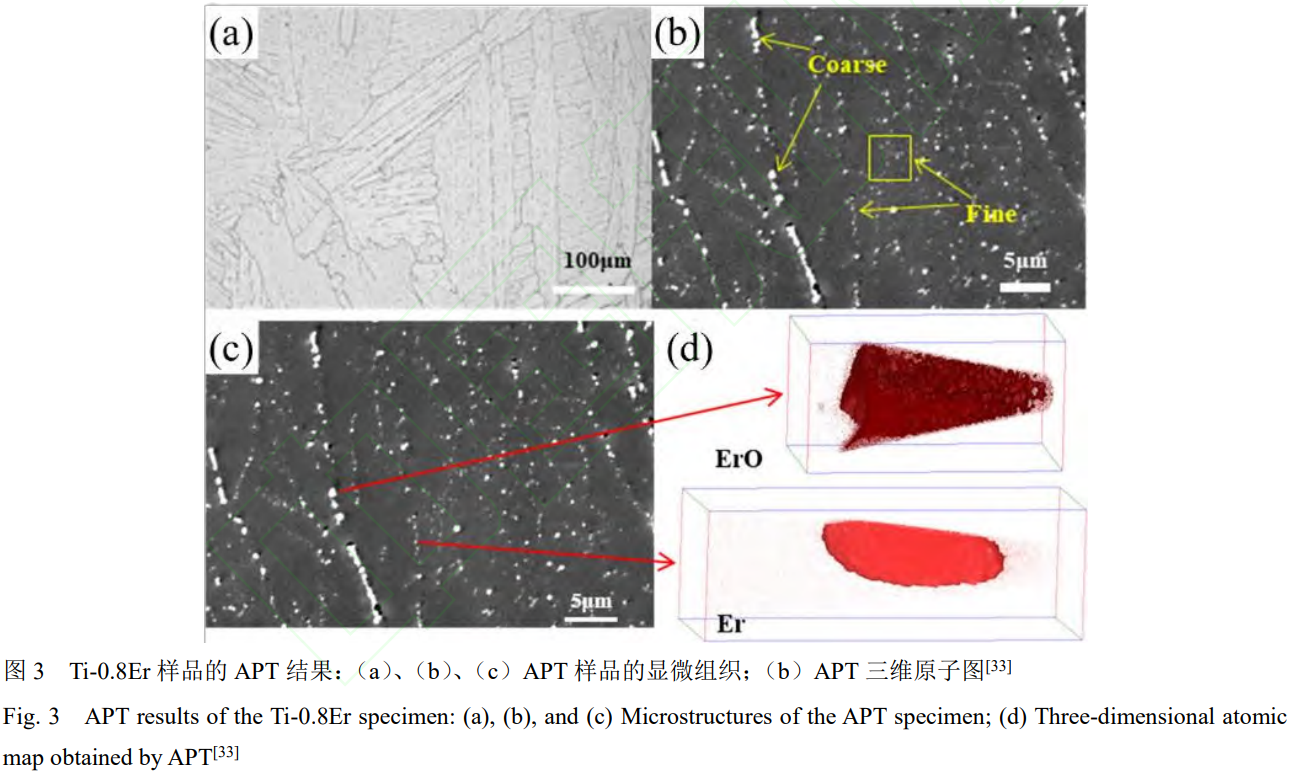

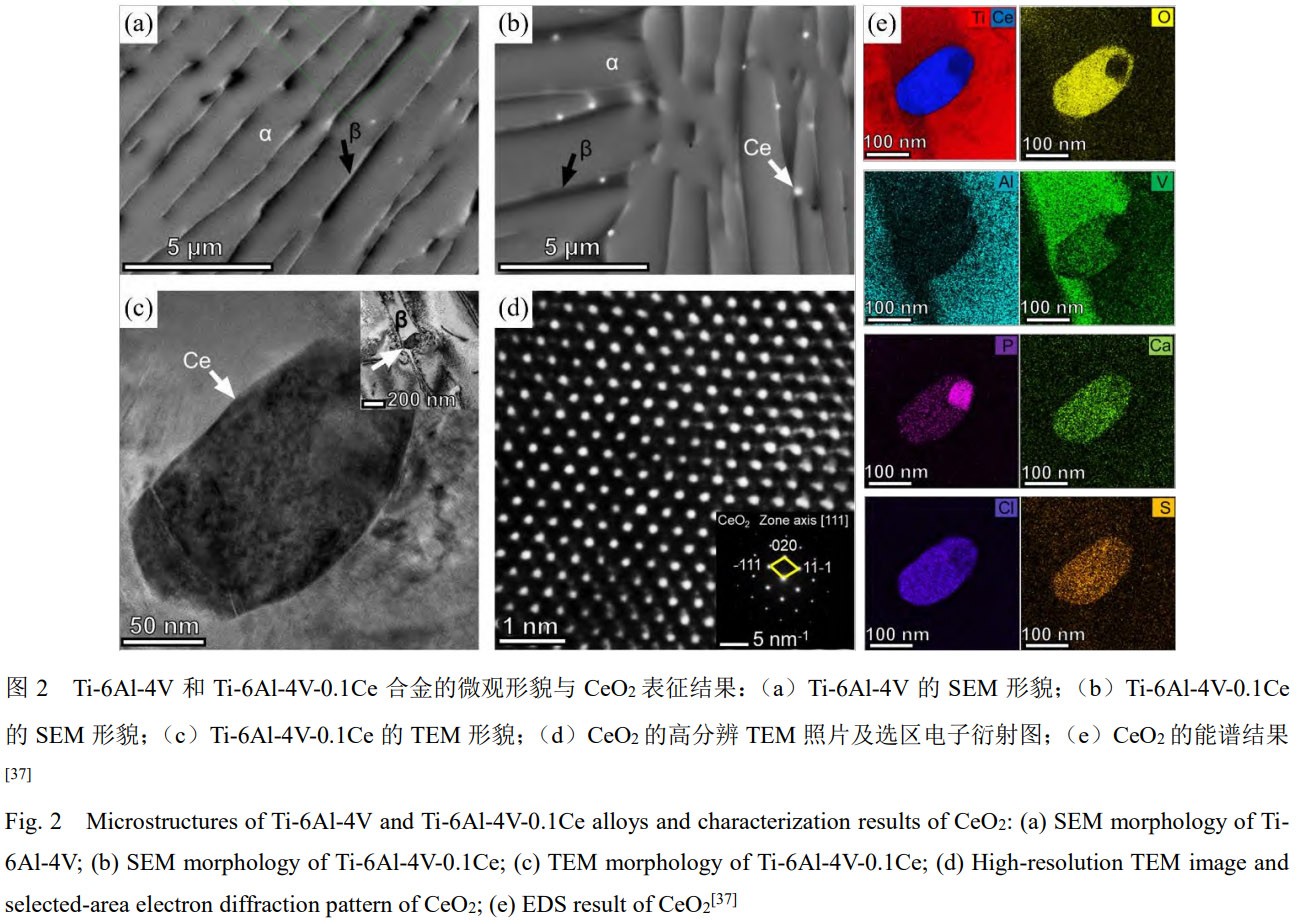

值得注意的是，稀土在钛合金中也可能以纯金属和氧化物共存的混合形态析出。Choi等[33]对该问题进行了系统研究，在Er含量为0.8%的纯钛中观察到稀土析出相呈现差异化分布:一类是尺寸较大、分布于α晶粒内部的析出相;另一类则是尺寸较小、集中于α相晶界的析出相，具体形貌与分布如图3(a)、(b)所示。为精确鉴别这两类析出相的化学成分，研究者进一步借助原子探针断层扫描技术(APT)进行了三维原子尺度分析。结果表明，α相内部尺寸较大的颗粒为ErO，而晶界处尺寸较小的颗粒则为纯Er，相关分析结果如图3(c)、(d)所示。
由于稀土元素化学性质极为活泼，在空气中极易氧化，因此钛合金中实际存在的稀土析出相类型尚不明确，究竟是纯稀土、稀土氧化物还是二者的混合相尚无定论，析出相在样品制备或检测过程中也可能发生进一步氧化。尽管析出相的具体形态存在争议，但普遍认为稀土的引入能有效细化钛合金的显微组织。Yang等[41]的研究表明，Y2O3在Ti-6Al-4Sn-7Zr-0.8Mo-1Nb-1W-0.25Si合金中，能够在凝固过程中细化β晶粒(图4a-d)，并在随后的β→α相变中作为异质形核点，促进α相的析出(图4e)。此外，Ce、Nd、Er、Sc等稀土元素也表现出类似的晶粒细化效果，其机理主要归因于稀土析出相提供的异质形核作用[38,39,42-44]。

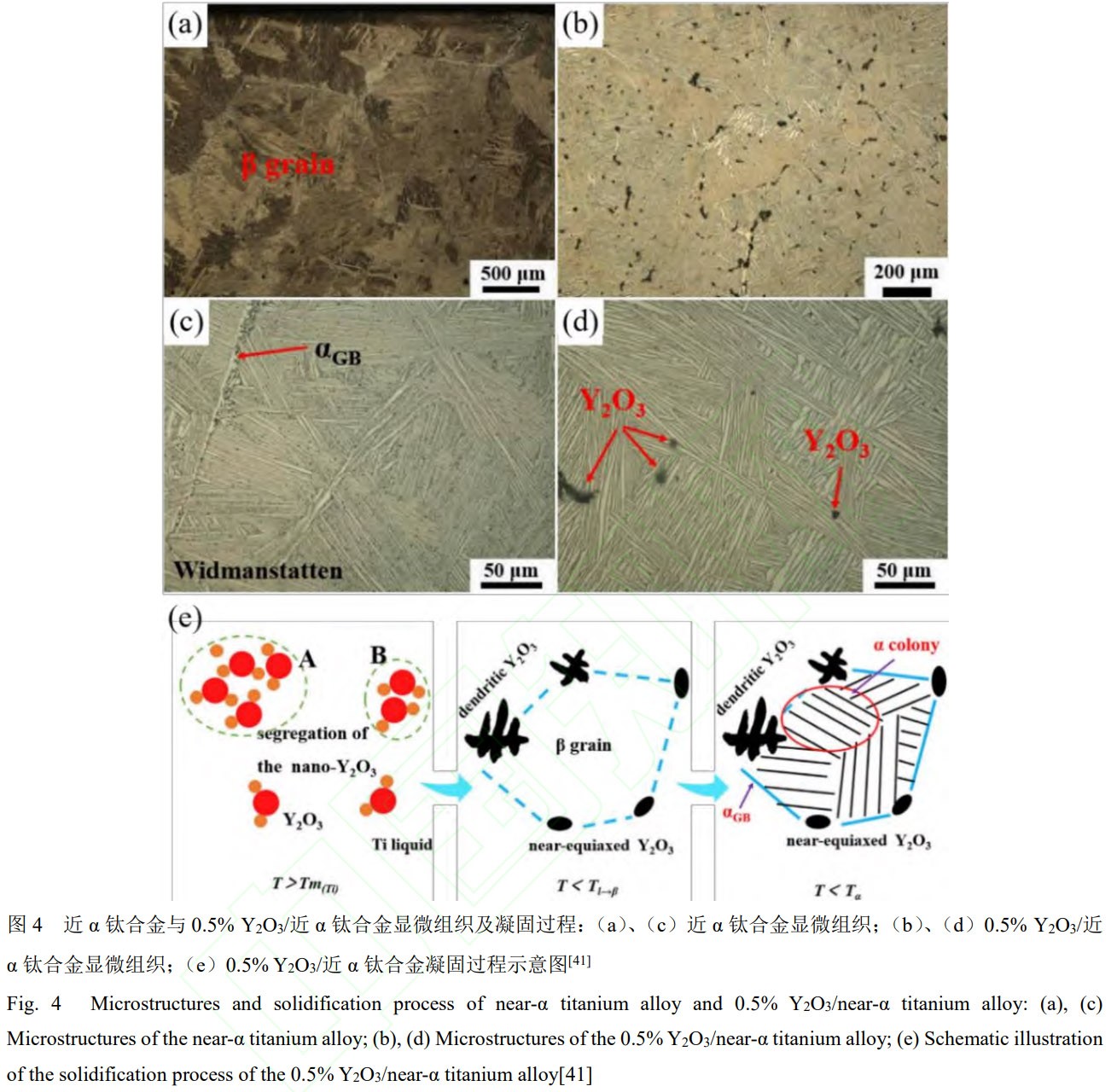

尽管组织细化通常有助于改善材料的综合性能，但需要指出的是，细化的显微组织有时反而可能对钛合金的切削性能产生不利影响[15,45,46]。稀土系易切削钛合金其切削性能的改善，主要归功于稀土第二相颗粒的作用，具体表现为切削力降低、切屑形态改善、刀具磨损减轻以及加工表面质量提升等。

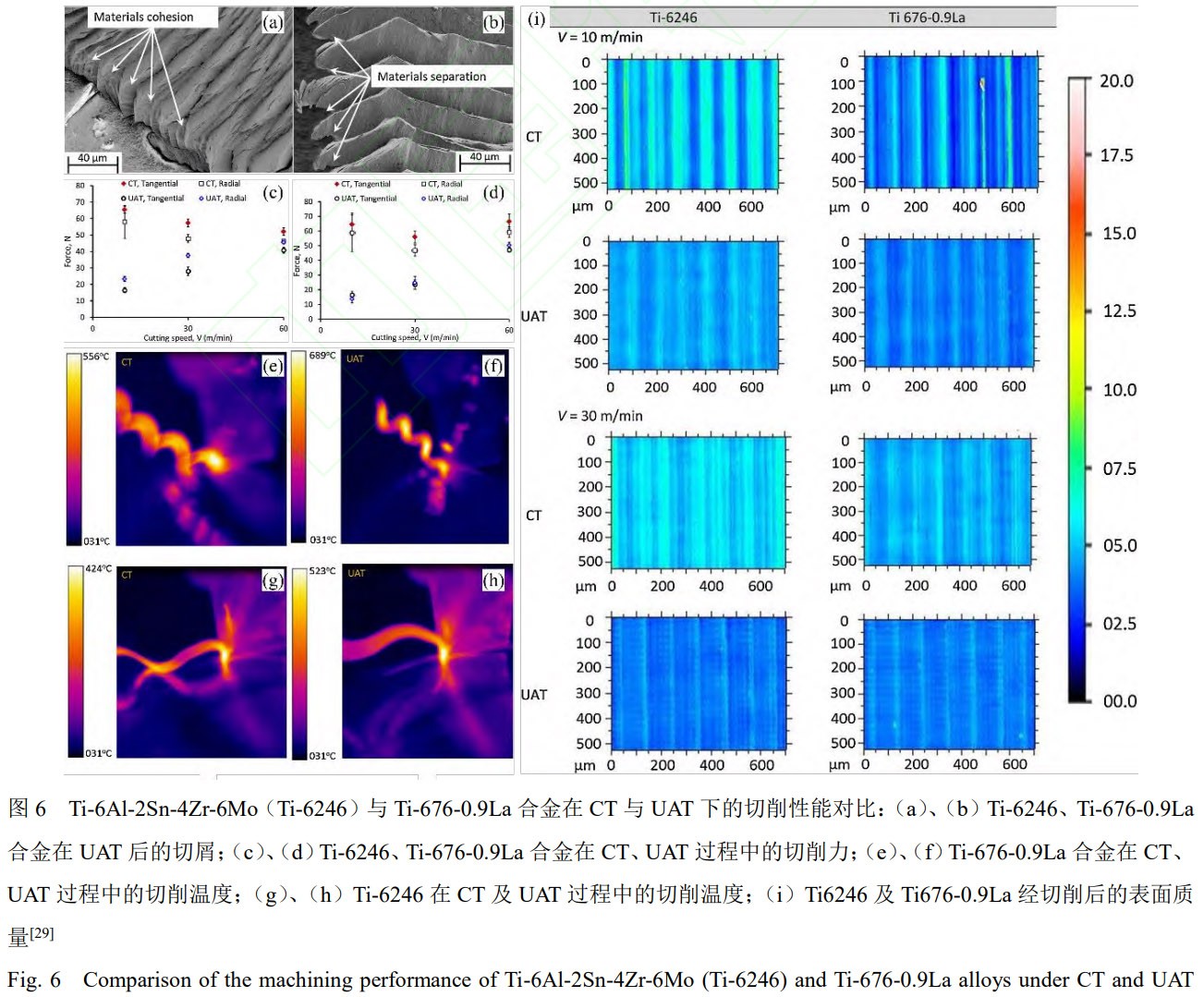

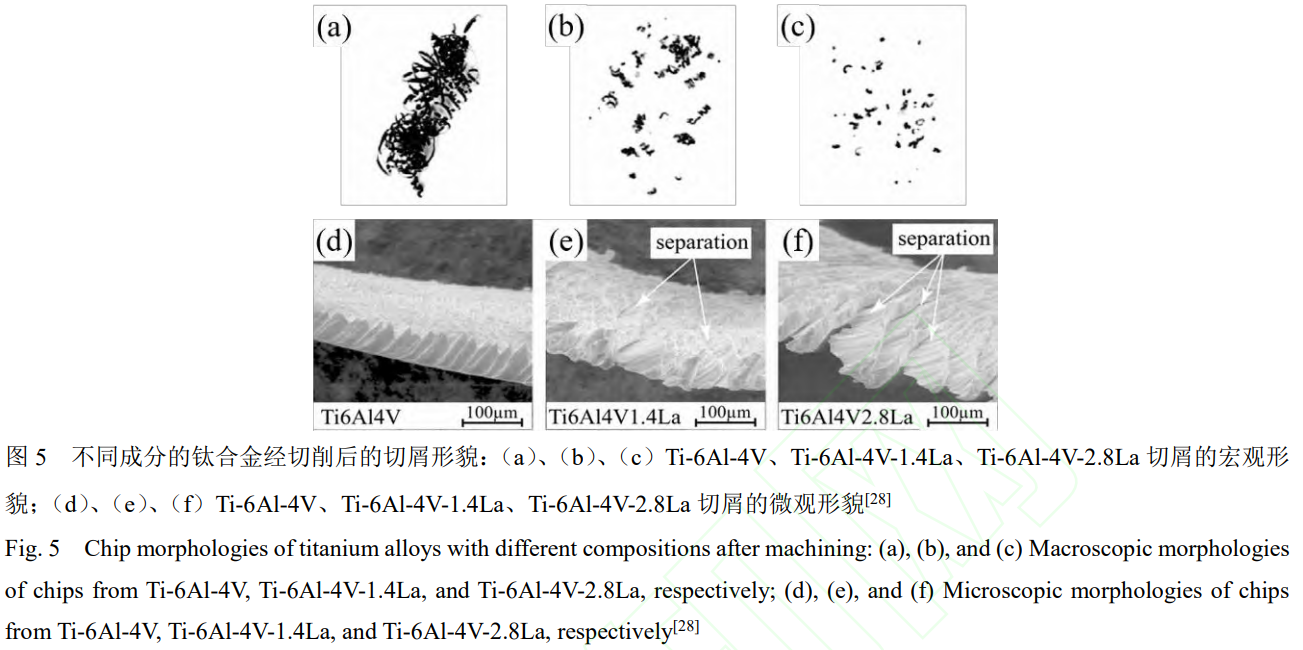

对于析出相为纯稀土金属的α+β型钛合金体系，其切削性能的改善主要源于在切削局部高温下稀土颗粒的熔融脆化效应。Carsten等[28]指出，当切削温度超过La颗粒的熔点时，La颗粒会发生软化或熔化，从而削弱切屑间的结合力，促进切屑在剪切带或振动作用下断裂，形成短小且易断的切屑(图5)。这类短切屑能减少刀具-工件的接触长度，降低切削热和刀具磨损，并避免积屑瘤的产生，从而获得更光滑的加工表面。Hussain等[27]在Ti-6Al-2Sn-4Zr-6Mo-0.9La(Ti-676-0.9La)合金中观察到了更显著的切屑分离现象，实验结果表明改性合金具有更高的分割程度和更大的剪切角。Riaz等[29]进一步报道，与基体材料相比，该合金在常规车削(CT)和超声波辅助车削(UAT)过程中，均表现出切屑分离、切削力下降及表面质量提升的特点，但切削温度有所升高，其有利于La颗粒的熔化，促进断屑(图6)。
对于析出相主要为稀土氧化物的α+β型钛合金体系，或氧化物与纯稀土共存的α型钛合金体系，其切削性能的改善机理则有所不同，主要归因于两个方面:一是坚硬的稀土氧化物割裂了基体的连续性，在切削过程中促进了切屑的分离与断裂;二是纯稀土相在切削过程中吸收局部热量，一定程度上缓解了切削区的热-力耦合效应。例如，Kim等[32]在Ti-6Al-4V中添加Ce后，发现基体中析出了大量白色的颗粒状Ce氧化物，这些氧化物在与刀具接触时会诱发切屑分离，从而促进断屑。Choi等[33]在纯钛中添加Er的研究表明，Er的加入显著缩短了切屑长度，且切屑长度随Er含量的增加而逐步减小，证明纯钛的切削性能随Er含量的提升而增强，这种改善效应被认为是ErO与纯Er协同作用的结果。
综上所述，稀土元素作为有效的微合金化组元，为系统性提升钛合金切削性能提供了关键的材料学途径。目前，研究已证明通过引入La、Ce、Er、Y等稀土元素，能显著优化α型、α+β型钛合金的切削行为，其核心机理主要归结于第二相颗粒的“促断屑”作用。值得注意的是，稀土的添加形式、存在状态(固溶体、纯金属颗粒或稀土氧化物)及其对显微组织的细化效果，共同决定了其对切削性能的最终影响。然而，稀土添加亦伴随着力学性能的权衡，过量引入会导致强度与塑性显著劣化，因此需精确控制其添加量以平衡切削性能与力学性能。未来研究仍需深入揭示稀土析出相在动态切削过程中的演化行为及其与钛合金基体的相互作用机制，以推动新一代高性能易切削钛合金的精准设计与工程应用。
2、添加稀土-硫开发易切削钛合金
在钛合金材料研究中，借鉴钢铁材料通过添加S元素形成易切削相以改善切削性能的途径[47-49]，研究者们也尝试在钛合金中引入S元素[50,51]。S在钛合金中固溶度极低，倾向于形成第二相。然而，若单独添加S，易在晶界析出板状Ti-S化合物。这些晶界析出物不仅会显著恶化钛合金的力学性能和热加工性能，对切削性能的改善效果也有限[52]。因此，需通过添加与硫亲和力更强、反应能力超过钛的元素对硫化物进行改性处理。日本学者的研究证实，稀土元素能有效与S结合生成稀土硫化物，从而优化钛合金的切削性能[53,54]。

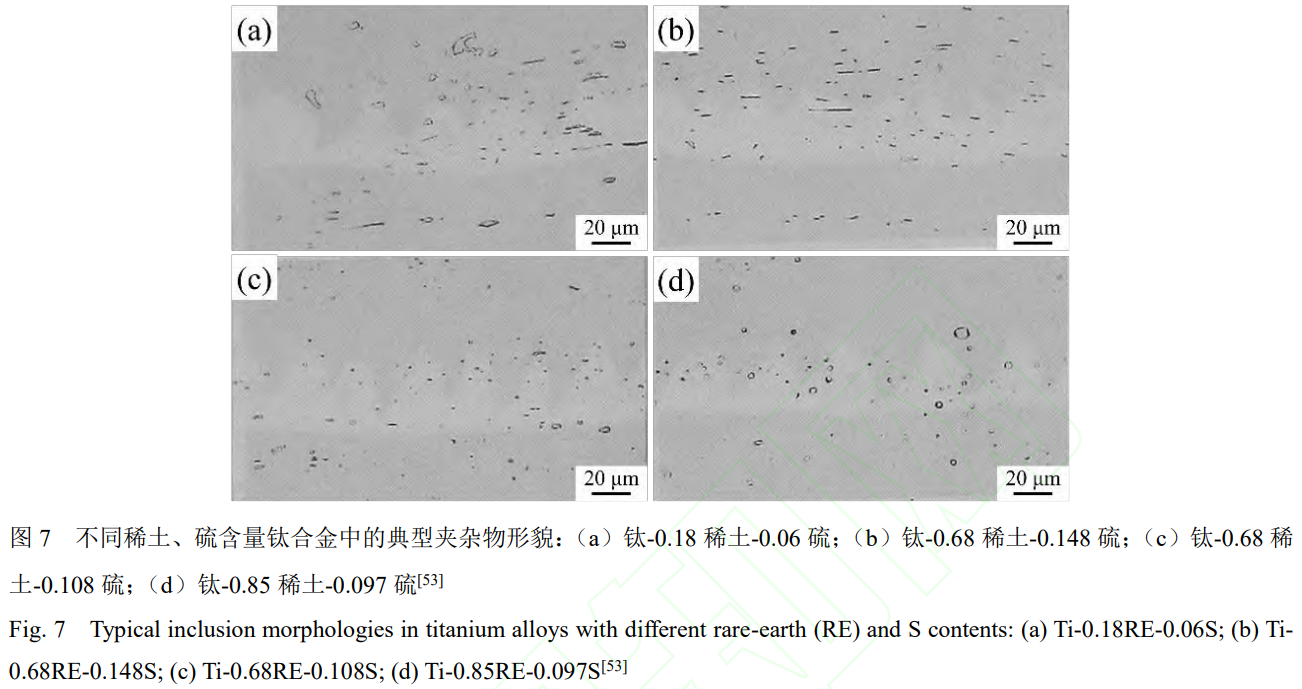

在稀土-硫系易切削钛合金的开发中，通常以纯稀土金属(如Sc、Y及镧系元素)形式添加稀土，以硫磺形式添加S[51-54]。最终合金中可能存在的第二相包括稀土硫化物、纯稀土金属相以及Ti-S化合物[51,53]。第二相的组成强烈依赖于稀土与S的相对含量即质量比(wR/wS):当稀土含量不足时，过量的S会与钛形成Ti-S相;当稀土过量时，则析出稀土硫化物和纯稀土第二相;而过高的稀土含量会严重损害合金的机械性能[51]。中村贞行等[53]研究发现，通过合适的成分设计，可有效抑制晶界板状Ti-S化合物的形成，转而形成颗粒状第二相。在较低的wR/wS比值下，稀土硫化物沿锻造方向略有伸长，如图7(a)、(b)所示，并伴随少量Ti-S相;提高wR/wS比值后，稀土硫化物变得更圆整，且其外围常被一层黑色的纯稀土相包裹，如图7(c)、(d)所示。
为实现切削性能与综合力学性能的平衡，精确控制稀土与S的添加比例至关重要。在日本学者[54]针对Ti-3Al-2V易切削钛合金的开发中，将稀土含量控制在0.29%~1.3%，S含量在0.07%~0.23%范围内，并保持wR/wS比值在2.4~4.0。在此优化成分下，稀土-硫系易切削钛合金的室温强度与疲劳性能与基体合金相当，虽然在900℃以下其高温延性略低，但在900℃以上时，与基体合金一样均表现出优异的高温延性(>90%)。

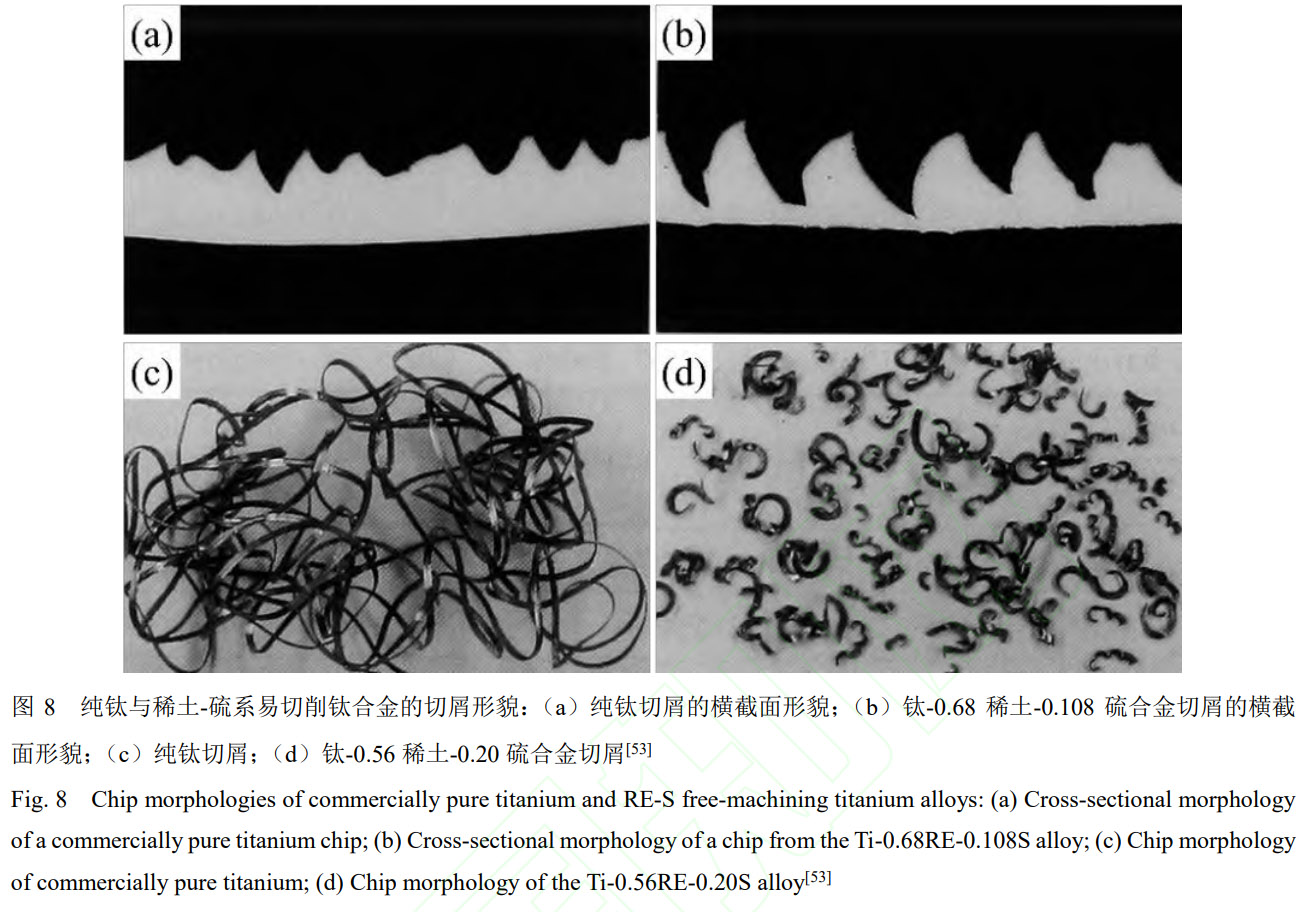

稀土与S的复合添加还能细化钛合金的显微组织，这主要归因于析出第二相的异质形核作用和对晶界的钉扎效应[51,54]。更重要的是，合金的切削性能得到显著提升，这主要得益于析出的第二相(尤其是稀土硫化物)割裂了基体的连续性，在切削过程中促进应力集中和切屑脆性断裂[51,54]。中村贞行等[53]的研究进一步指出，稀土能将有害的板条状硫化物转变为有益的颗粒状相。切屑形貌分析表明(图8)，稀土与S的加入通过促进不连续的塑性变形和增强绝热剪切敏感性，显著改善了切屑的脆断性。切削性能的优化具体体现在切削力降低和刀具寿命延长。切削力通常随稀土和S添加量的增加而下降;刀具寿命则随S含量增加而提高，但过量的稀土会因与硬质合金刀具发生化学反应，反而加剧刀具磨损。在汽车用易切削钛合金的开发中，木村笃良等[54]证实，稀土-硫改性合金在钻孔和车削加工中均表现出更长的刀具寿命，表明其切削性能优于基体材料。
虽然稀土也可与S、Ca、Se、Te等多种元素复合添加形成有益夹杂物，但无论从经济性还是综合性能角度考量，稀土与硫的组合被认为是最佳选择，也是目前已实现工业化应用的易切削钛合金体系。如图9所示，由木村笃良等开发的稀土-硫系易切削钛合金Ti-3Al-2V已成功应用于汽车连杆的批量制造[54]。
稀土-硫复合添加通过形成弥散颗粒状稀土硫化物，替代有害的晶界Ti-S相，成为改善钛合金切削性能的关键。其机理在于第二相颗粒通过促进应力集中与绝热剪切，优化切屑分离过程。通过将wR/wS精确控制于优化窗口(如2.4~4.0)，可实现切削与力学性能的最佳平衡。目前，该体系因其在性能与成本间的卓越平衡，已成为实现工业化应用的易切削钛合金方案，展现了广阔的工程应用前景。
3、添加铜/银开发易切削钛合金
钛合金是生物医用领域的关键材料之一，在骨科及牙科植入物领域展现出巨大潜力[55-61]。然而，其进一步应用受到两方面关键问题的制约:一是钛合金材料本身切削加工困难，严重影响精密复杂构件的制造效率;二是植入体易引发细菌感染，亟需赋予其内在抗菌性能[62-66]。研究表明，在钛基体中引入Cu或Ag元素可有效应对上述挑战[67-78]。所开发的Ti-Cu与Ti-Ag合金在保留纯钛良好生物相容性与耐蚀性的同时，综合性能显著提升，兼具优异的强度、硬度、可切削性与抗菌功能，展现出良好的应用前景。
在制备工艺方面，Cu与Ag通常以纯金属形式加入钛熔体，二者在钛中均具有一定固溶度，并作为β稳定元素降低合金的熔点，从而改善其铸造性能[79-81]。此外，Cu和Ag的添加还可通过溶质效应细化合金的显微组织[81-84]。在凝固及后续热处理过程中，过饱和的Cu或Ag会通过共析反应析出金属间化合物Ti2Cu或Ti2Ag;透射电镜观察表明，这些析出相多呈黑色颗粒状分布于基体中[85,86]，如图10所示。值得注意的是，第二相的体积分数对合金性能具有关键影响:当Cu或Ag含量较低时，析出相数量有限，对加工性能的改善作用不显著;而当其含量过高时，大量脆性Ti2Cu或Ti2Ag相的产生将导致基体严重脆化，损害合金的综合力学性能[74,77]。研究[73-76,78]表明，随着Cu、Ag含量的增加，Ti-Cu与Ti-Ag合金的强度和切削性能均有所提升，但塑性指标如延伸率则显著下降。例如，当Cu含量达到10%时，合金延伸率由纯钛的35%急剧下降至不足1%，呈现完全脆性特征;而Ag含量为20%时，延伸率也降至约20%。因此，在开发Ti-Cu与Ti-Ag系易切削钛合金时，必须合理调控合金成分，以在切削性能与塑性之间取得合理平衡，并满足其在具体服役条件下的性能要求。

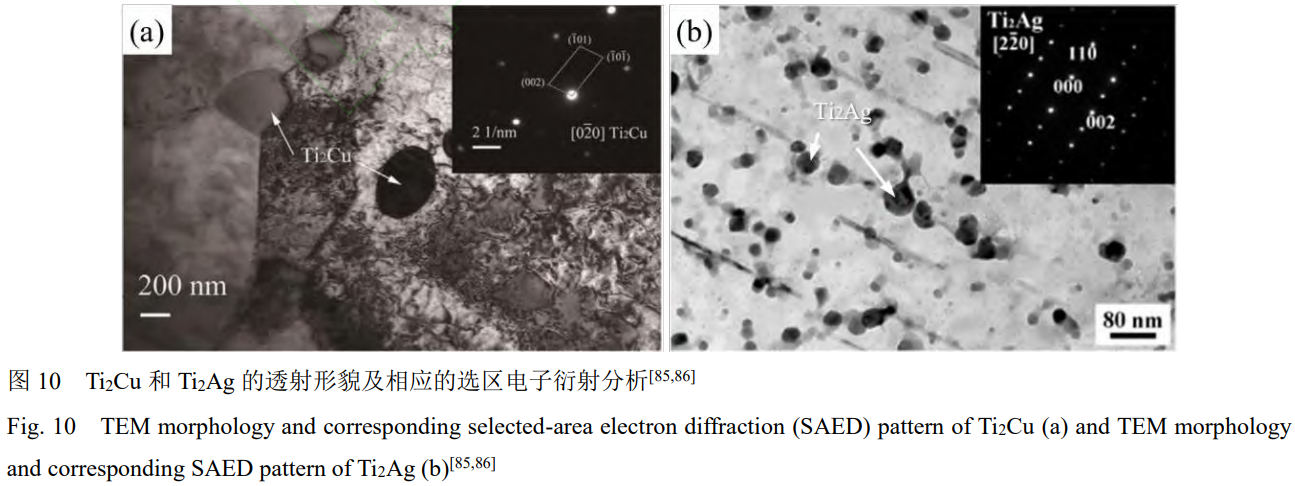

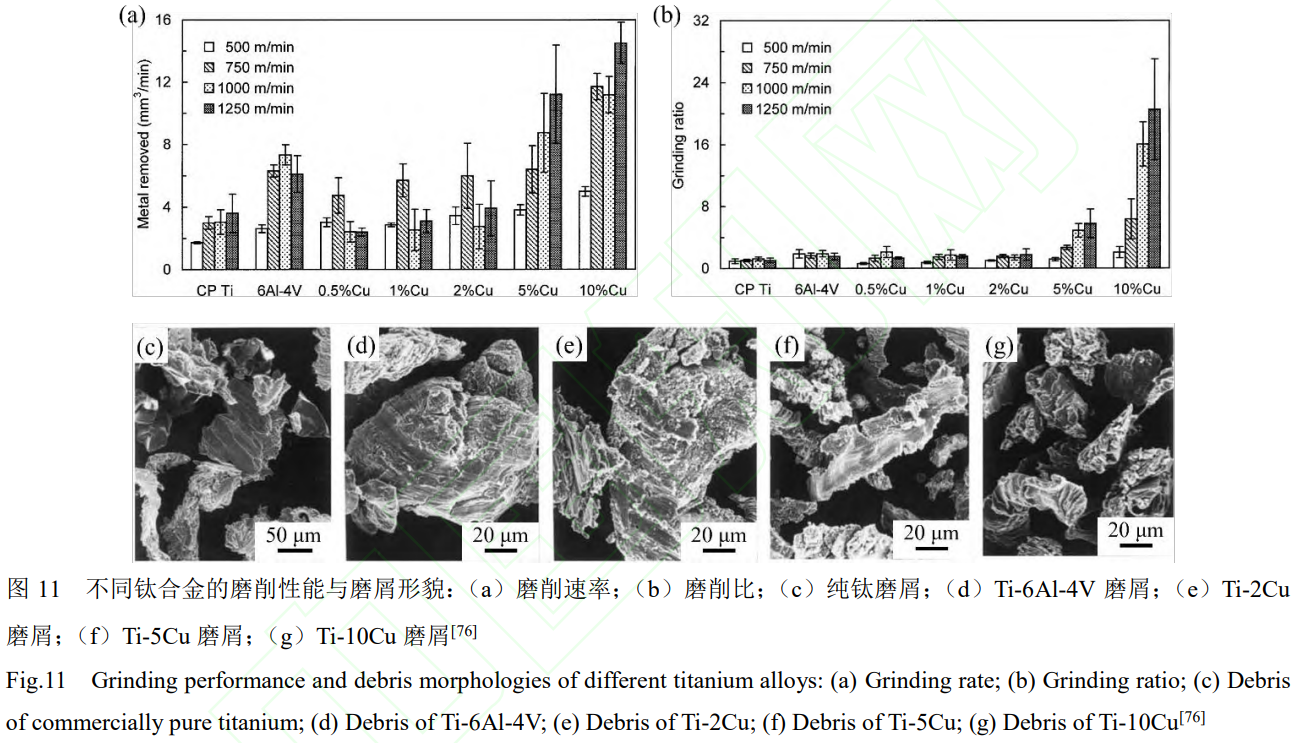

Ti-Cu和Ti-Ag合金切削性能的提升主要归因于脆性第二相Ti2Cu和Ti2Ag的析出。这些相在晶界处连续或断续分布，削弱了晶界结合强度，降低了材料整体延性，从而在切削过程中促进切屑的断裂与分离，形成短小而易于处理的切屑[73-78]。Masafumi等[76]的研究系统比较了不同Cu含量Ti-Cu合金的可磨削性能，发现随着Cu含量增加，合金的磨削速率(每分钟去除的钛合金体积)有逐渐增加的趋势，其可磨性得到改善，如图11(a)所示;其中Ti-10Cu在所有测试磨削速度下均表现最优，尤其在高速条件下，其磨削比(去除的钛合金体积与砂轮损失的体积比)约为纯钛(CPTi)的20倍，如图11(b)所示。对磨削碎屑的形貌分析进一步证实，Ti-Cu合金产生的碎屑尺寸显著小于纯钛，且在Cu含量为5%和10%时碎屑细化效果最为明显，如图11(c)~(g)所示。对于Ti-Ag合金，其可磨性表现出对Ag含量与磨削速度的共同依赖性[78]:在低速磨削时，各成分Ti-Ag合金的磨削性能与纯钛相近;而当Ag含量提高至20%且在高速磨削时，其磨削速率与磨削比则显著超越纯钛，同时产生的磨屑也更为细小。
此外，耐腐蚀性是生物医用钛合金的核心指标之一。Cu与Ag作为合金化元素，对钛合金耐腐蚀性的影响均呈现一个明确的“安全窗口”，且其核心机制均取决于所形成的Ti2Cu、Ti2Ag的微观形态与分布，而非单纯由含量决定[73,81,84-86]。 Chen等[84]的研究中发现对于Ti-Ag合金，当Ag含量≤20%时，其耐腐蚀性与纯钛相当甚至更优;但若含量超过30%，则会因形成粗大连续的Ti2Ag相而发生优先溶解，导致钝化膜破裂与点蚀。对于Ti-Cu合金，以Ti-5Cu为例，其耐蚀性高度依赖于热处理诱导的相结构，均匀的α-Ti+Ti2Cu或完全β-Ti+Ti2Cu结构可优于纯钛，而不均匀的α-Ti+转变β-Ti混合结构则更差[85]。
综上所述，在钛合金中添加Cu或Ag可同步实现抗菌与易切削功能。其本质机理是脆性Ti2Cu/Ti2Ag第二相在切削过程中促进切屑断裂，从而显著提升磨削效率。然而，该策略存在内在的“强度-塑性”权衡矛盾，即切削性能的提升以牺牲材料塑性为代价。因此，成分的精确调控以求得综合性能的合理平衡，是该类合金设计与应用的关键。
4、热氢处理开发易切削钛合金
钛合金热氢处理是一种利用氢在钛中可逆合金化特性来改善其加工性能的新型技术。该技术通过精确控制氢在钛合金中的含量与存在状态，有效调控其相变过程并优化微观组织结构[87,88]。这一方法不仅显著提升了钛合金的切削加工性能与力学性能，同时有助于降低制造成本并提高加工效率[89-93]。
目前，钛合金热氢处理主要采用低温电化学置氢与高温气相置氢两种方法[94]。低温电化学法通常在常温环境下进行，以试样为阴极、铂丝为阳极，在电解液中实现氢的渗透。该方法操作温度低，但氢扩散效率有限，且难以精确控制氢含量，因此主要适用于薄板类材料。相比之下，高温气相置氢虽对设备要求较高，但能够通过调节氢气压力、气体流量与系统温度，实现氢含量的精确控制及其在材料中的均匀分布，因而在科研实验中应用更为广泛。在改善切削性能方面，不同类型钛合金对应的置氢量通常介于0.2%至0.8%之间[90,93,95-97]。具体而言，各合金的优化范围如下:TA1为0.3%~0.6%，TA7的最佳值约为0.5%，TC4为0.2%~0.4%，TC6约为0.3%，TC8为0.7%~0.8%，TC25为0.6%~0.7%。氢含量过低难以有效改善切削性能，而过高则可能引发氢脆及不可逆组织损伤。为此，需在加工完成后通过真空退火工艺将氢含量恢复至安全水平，以保障材料服役可靠性[98,99]。
氢原子半径较小，在钛合金中主要以间隙固溶形式存在[100,101]。作为一种β稳定元素，氢在β-Ti中的溶解度远高于α-Ti，且随温度升高而增大，如在600℃时其溶解度可达约3%[102]。在凝固过程中，氢还可通过共析反应析出δ氢化物。因此，氢在钛合金中主要以固溶态和δ氢化物两种形式存在[103]。δ氢化物常呈粒状或针状，分布于α晶粒内部及晶界区域，其典型形貌及衍射斑点分别如图12(a)、(b)所示[104]。

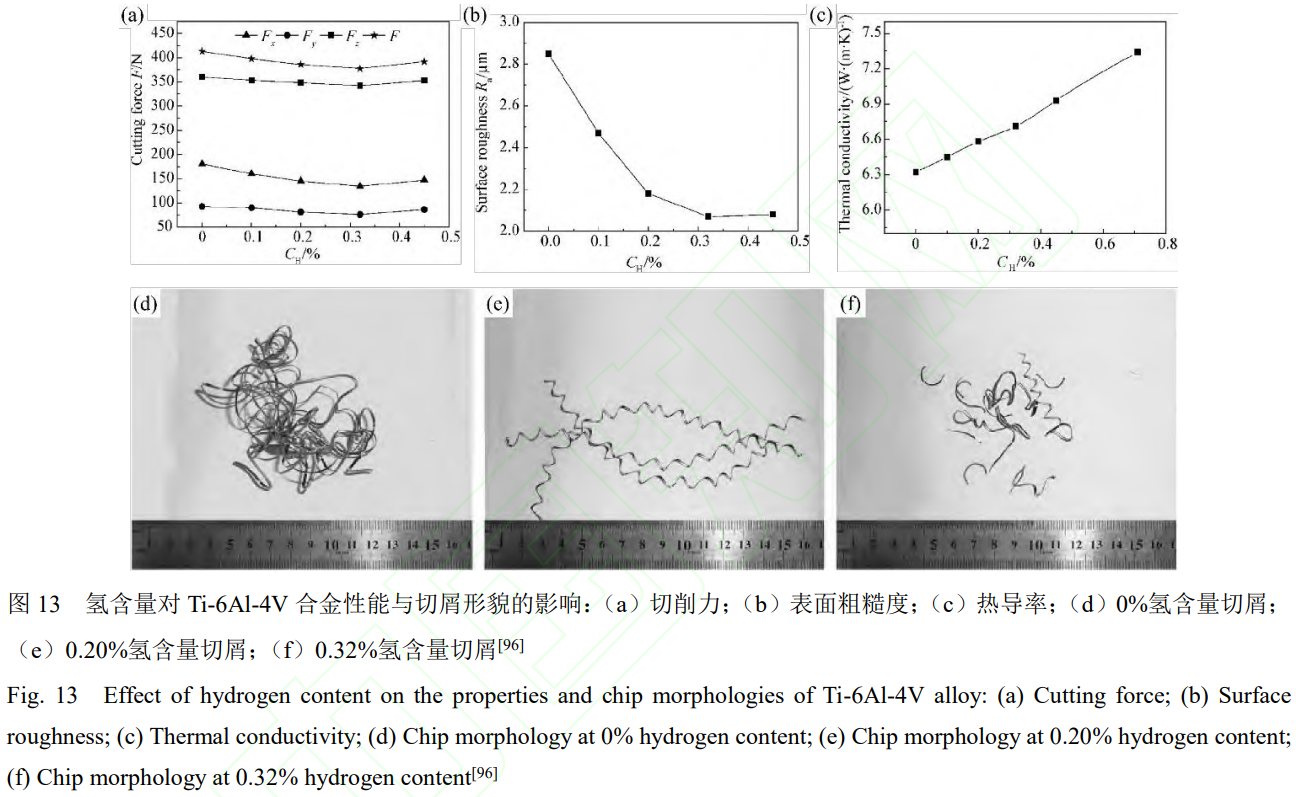

热氢处理通过调控氢含量显著影响钛合金的微观组织与切削性能。氢作为β稳定元素，可提高β相比例，并在高含量下促使组织向近β型转变;其快速扩散作用有助于促进氢化物与α相形成特定取向关系。此外，高温充氢过程中因晶格膨胀引起的剪切应力，可进一步促使层片组织破碎与细化，从而优化微观结构。切削性能的改善主要归因于δ氢化物引起的材料脆化促进切屑断裂，以及流变应力、韧性、刀具摩擦系数的降低和导热系数的提高，这些因素共同作用导致切削温度下降，可加工性显著提升[91-95,97,105]。华小珍等[96]对Ti-6Al-4V合金的研究表明最佳氢含量范围为0.3%~0.4%，热氢处理可有效降低切削力和表面粗糙度，并提高合金热导率，同时，置氢Ti-6Al-4V合金的切屑表现出更强的脆断特性(图13)。李红等[106]的研究也证实，置氢钛合金在切削过程中切屑更易产生微裂纹，锯齿化程度提高。与之相对，郝国建等[97]对TA15合金的研究显示，热氢处理对切削力的降低效果有限，除0.28%氢含量条件下略有下降外，其余情况下切削力随氢含量增加而上升;尽管如此，氢的引入仍通过降低材料韧性而促进了切屑断裂。

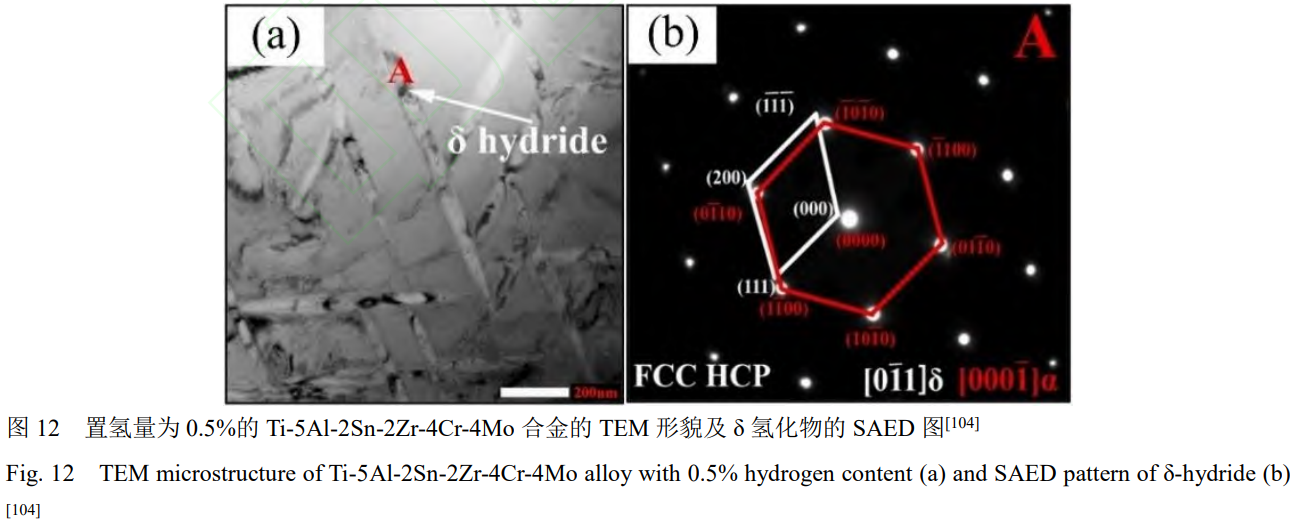

钛合金热氢处理通过氢的可逆合金化效应，在加工过程中有效调控材料微观组织与相组成，从而显著改善其切削性能。该技术主要利用δ氢化物析出作用，促进切屑断裂、降低切削力，并通过后续真空退火消除氢脆风险。
5、其它路线开发易切削钛合金
在开发易切削钛合金的策略中，通过引入特定合金元素以调控第二相组成与形态被视为提升其切削性能的有效途径。研究表明[107,108]，在钛合金中单独添加0.5%~2.0%的Ni(通常以钛镍中间合金形式加入)，0~3.0%的Zr(以锆钛中间合金形式)或0~1.0%的Mg(可采用镁铁或镁铝中间合金形式)，能够有效改善材料的切削加工性。这些元素在合金中主要分别形成Ti2Ni金属间化合物、ZrTi化合物以及MgO氧化物第二相。这些第二相颗粒通过促进切屑的断裂与分离，优化切屑形态，从而显著提升钛合金的断屑能力和整体切削性能。此外，多元复合添加模式也被证实具有协同优化作用，例如将C与S[109]、稀土与S、Bi、Se、Te、P、Ni[110]，Al、Si、Zr元素[111]进行组合添加，能够通过形成多种功能不同的第二相改善合金通过合金化调控第二相是提升钛合金切削性能的有效微观手段。单一元素添加(如Ni、Zr、Mg)机理明确、工艺相对简单，但往往在改善切削性的同时，可能对材料的韧性、高温性能或工艺性带来不同程度的牺牲，其工程应用需在性能折衷中寻找平衡点。相比之下，多元复合添加模式通过设计多相协同体系，代表了更高的技术复杂性和更优的性能潜力，是解决钛合金“难切削”与“高性能”矛盾的关键研究方向。然而，其从实验室走向大规模工程应用，仍面临一系列挑战:一是成分-组织-切削性能-力学性能之间多维度的精准建模与设计理论尚待完善;二是与之匹配的熔炼、加工等制备工艺需要更高的稳定性和控制精度;三是需要考虑综合成本效益。
6、总结与展望
本文系统综述了通过添加稀土元素、复合引入稀土与S、引入Cu/Ag以及热氢处理等途径改善钛合金切削性能的研究进展，其核心原理在于通过引入特定的第二相或利用可逆的氢合金化效应，系统性地调控材料的微观结构与性能，从而优化其在动态切削过程中的行为。综合本文所述的各种技术路径，其改善切削性能的机理可归结为以下几个关键方面:
(1)应力集中与裂纹萌生源效应:无论是稀土氧化物(如CeO2，Er2O3，Y2O3)、稀土硫化物、金属间化合物(Ti2Cu，Ti2Ag)还是δ氢化物，这些引入的第二相颗粒在力学性能上通常与钛基体存在显著差异(如硬度、弹性模量)。它们在切削过程中作为微观应力集中点，能够优先诱发微裂纹的萌生与扩展。这些微裂纹在后续的剪切变形中相互连接，有效促进了宏观切屑的脆性断裂，从而将连续不断的带状切屑转变为短小、易处理的碎断状切屑。这不仅改善了切屑的处理性，也减少了切屑与刀具、工件的缠绕，有助于切削过程的稳定。
(2)界面弱化与切屑分离效应:第二相颗粒，特别是当其分布于晶界时，能够削弱晶界结合强度。在切削剪切应力的作用下，裂纹易于沿这些弱化的界面(如颗粒/基体界面或富含脆性相的晶界)扩展，导致切屑更易发生沿晶或穿晶断裂，实现“切屑分离”。例如，稀土-硫系合金中颗粒状稀土硫化物对基体连续性的割裂，以及Ti-Cu/Ti-Ag合金中晶界Ti2Cu/Ti2Ag相对晶界的弱化，均体现了这一机理。
(3)热-力耦合软化与熔融脆化效应:此机理主要适用于低熔点第二相，如纯稀土金属颗粒(La，Ce等)。在切削区产生的高温环境下，当温度超过这些低熔点相的熔点时，它们会发生局部软化甚至熔化。这种液相在切屑的剪切带内起到“润滑”和“脆化”的双重作用:一方面可能略微降低摩擦;另一方面，更重要的是，液态薄膜极大地削弱了切屑内部的材料结合力，在振动或剪切作用下极易导致切屑断裂。此效应显著降低了形成长而缠绕切屑的倾向。
(4)材料本征性能的调控:合金化或热氢处理能够改变钛合金的本征力学和物理性能。例如，脆性第二相的引入或氢的固溶通常会降低材料的延性和韧性，这本身就有利于切屑的断裂。此外，氢的引入被证实可以降低钛合金的流变应力和刀具-工件间的摩擦系数，同时提高其导热率。这些变化共同作用，导致切削力和切削温度的降低，从而减缓刀具磨损，改善加工表面质量。
未来，易切削钛合金的研发需完成从“试错法”到“设计导向型”的根本范式转变。其核心在于通过多尺度协同设计，融合计算手段，实现从原子尺度预测相稳定性到宏观尺度调控切削性能的定向优化。突破的关键在于推动“材料-工艺”一体化协同创新。这要求合金设计本身实现功能与结构的统一(如兼具促断屑与抗菌性)，更需将材料改性(如添加稀土、热氢处理)与外部加工工艺(切削参数、刀具、冷却)深度耦合，二者存在深刻的协同效应:优化的切削速度与冷却策略能充分“激发”材料中第二相的脆化促断屑潜力(如高速热激活稀土相熔融)，而先进的刀具涂层与几何设计则为改性材料的可加工性提供保障(如抗粘着涂层应对易切削相)。最终，需依托材料基因工程与智能设计平台，构建“成分-工艺-组织-热加工性能-切削性能-力学性能”的全链条数据库，利用机器学习逆向推荐最优材料与工艺组合，从而实现新材料的快速、精准开发与应用。
参考文献:
[1]关慰勉，梁新增，刘艳梅，等.层状复合钛合金增材制造研究进展及发展趋势[J].中国有色金属学报，2024,34(07):2173-2187.
GUAN Weimian, LIANG Xinzeng, LIU Yanmei, et al. Research progress and development tend of additive manufacturing layered composite titanium alloys[J]. The Chinese Journal of Nonferrous Metals, 2024, 34(7):2173-2187.
[2]赵秦阳，陈永楠，徐义库，等.钛合金材料低成本化制备技术进展与展望[J].中国有色金属学报，2021,31(11):3127-3140.
ZHAO Qin-yang, CHEN Yong-nan, XU Yi-ku, et al. Progress and prospects of cost-effective manufacturing technologies for titanium alloys[J]. The Chinese Journal of Nonferrous Metals, 2021, 31(11): 3127-3140.
[3] HAZWANI M R S N, LIM L X, LOCKMAN Z, et al. Fabrication of titanium-based alloys with bioactive surface oxide layer as biomedical implants: Opportunity and challenges[J]. Transactions of Nonferrous Metals Society of China, 2022, 32(1): 1-44.
[4]杨怡婷，赵秦阳，贾致远，等.冷轧对CT20钛合金微观组织和力学性能的影响[J].中国有色金属学报,2023,33(08):2593-2607.
YANG Yiting, ZHAO Qinyang, JIA Zhiyuan, et al. Effect of cold rolling on microstructure and mechanical properties of CT20 titanium alloy[J]. The Chinese Journal of Nonferrous Metals, 2023, 33(8): 2593-2607.
[5]陈宇强，贺梓泯，潘素平，等.Ti-55511合金显微组织对其高温疲劳行为的影响[J].中国有色金属学报,2023,33(03):767-780.
CHEN Yuqiang, HE Zimin, PAN Suping, et al. Influence of microstructure of Ti-55511 alloy on its fatigue behavior at high temperature[J]. The Chinese Journal of Nonferrous Metals, 2023, 33(3): 767-780.
[6] PRAMANIK A. Problems and solutions in machining of titanium alloys[J]. The International Journal of Advanced Manufacturing Technology,2014,70(5):919-928.
[7] HOURMAND M, SARHAN A A, SAYUTI M, et al. A comprehensive review on machining of titanium alloys[J]. Arabian Journal for Science and Engineering, 2021, 46(8): 7087-7123.
[8] DREDGE C, M'SAOUBI R, THOMAS B, et al. A low-cost machinability approach to accelerate titanium alloy development[J]. Proceedings of the Institution of Mechanical Engineers, Part B: Journal of Engineering Manufacture,2021,235(10):1618-1632.
[9]刘战强，赵永耀，王兵，等.难加工金属材料切削表面完整性预测与调控[J].中国机械工程:2025,1-22.LIU Zhanqiang, ZHAN Yongyao, WANG Bing, et al. Prediction and Conditioning of Surface Integrity for Cutting Difficult-to-machine Metallic Materials[J]. China Mechanical Engineering: 2025, 1-22.
[10] LIU D, NI C, WANG Y, et al. Review of serrated chip characteristics and formation mechanism from conventional to additively manufactured titanium alloys[J]. Journal of Alloys and Compounds, 2024, 970:172573.
[11]韩飞，辛柏朴，刘冉.钛合金板材辊弯成形特性及显微组织和织构演化规律[J].中国有色金属学报，2023,33(06):1804-1820.
HAN Fei, XIN Baipu, LIU Ran. Roll forming characteristics and evolution law of microstructure and texture of titanium alloy sheet[J]. The Chinese Journal of Nonferrous Metals, 2023, 33(6): 1804-1820.
[12] DENKENA B, HUFENBACH J K, BERGMANN B, et al. Influence of the process parameters on the microstructure and the machinability of additively manufactured Ti-5553 titanium alloy[J]. CIRP Journal of Manufacturing Science and Technology,2024,55:42-53.
[13] TELRANDHE S V, SAXENA A K, MISHRA S. Effect of microstructure and cutting speed on machining behavior of Ti6Al4V alloy[J]. Journal of Mechanical Science and Technology, 2017, 31(5): 2177-2184.
[14] REHAN M,ZHAO T,YIP W S,et al. Microstructure and machinability of selective laser melted titanium alloy in micro-milling[J]. Journal of Materials Research and Technology, 2024, 33: 8491-8502.
[15] SHEHATA M M, EL-HADAD S, SHERIF M, et al. Influence of Microstructure and Alloy Composition on the Machinability ofα/β Titanium Alloys[J]. Materials, 2023, 16(2):688.
[16] ZHANG C, ZOU D, MAZUR M, et al. The state of the art in machining additively manufactured titanium alloy Ti-6Al-4V[J]. Materials,2023,16(7):2583.
[17]商国强，张晓泳，王新南，等.冷却速率对TB17钛合金显微组织和力学性能的影响[J].中国有色金属学报,2023,33(06):1758-1768.
SHANG Guoqiang, ZHANG Xiaoyong, WANG Xinnan, et al. Effect of cooling rate on microstructure and properties of TB17 titanium alloy[J]. The Chinese Journal of Nonferrous Metals, 2023, 33(6): 1758-1768.
[18]于文泽，刘宇珂，王福斌，等.外场辅助定向能量沉积钛合金研究进展[J].中国有色金属学报，2024,34(08):2641-2660.
YU Wenze, LIU Yuke, WANG Fubin,et al. Research progress on directed energy deposited titanium alloy with auxiliary field[J]. The Chinese Journal of Nonferrous Metals, 2024, 34(8): 2641-2660.
[19]陶朗朗，陶文远，方炜，等.硬质合金刀具表面AlCrBN/AlTiN多层涂层制备及高速干式切削钛合金性能[J].中国表面工程,2025,38(02):268-280.
TAO Langlang, TAO Wenyuan, FANG Wei, et al. Preparation and High Speed Dry Cutting Performance of AlCrBN/AlTiN Multilayer Coating on Cemented Carbide Cutters[J]. CHINA SURFACE ENGINEERING,2025,38(02):268-280.
[20] WANG Q, CHEN X, AN Q, et al. Research on cutting performance and tool life improvement methods of titanium alloy ultra-high speed milling tools[J]. Journal of Manufacturing Processes, 2024, 131: 38-51.
[21] LIU W, LI G, SHAO Z, et al. Advance in experimental research on cutting temperature of titanium alloys[J].The International Journal of Advanced Manufacturing Technology, 2023, 126(5): 1827-1844.
[22] LU Z, ZHANG D, ZHANG X, et al. Effects of high-pressure coolant on cutting performance of high-speed ultrasonic vibration cutting titanium alloy[J]. Journal of materials processing technology, 2020, 279: 116584.
[23] ZHU X, JIANG Z, LIU Z, et al. Trace Y for as-cast Ti6Al4V to simultaneous enhance strength-ductility[J].Journal of Alloys and Compounds, 2023, 948: 169757.
[24] SONG X, NIINOMI M, NAKAI M, et al. Improvement in fatigue strength while keeping low Young's modulus of a β-type titanium alloy through yttrium oxide dispersion[J]. Materials Science and Engineering: C, 2012,32(3):542-549.
[25] DENG T, LI S, LIANG Y, et al. Effects of scandium and silicon addition on the microstructure and mechanical properties of Ti-6Al-4V alloy[J]. Journal of Materials Research and Technology, 2020, 9(3): 5676-5688.
[26] ZHONG X, DENG T, XIAO W, et al. Effect of minor Sc modification on the high-temperature oxidation behavior of near-α Ti alloy[J]. Corrosion Science, 2023, 217: 111122.
[27] HUSSAIN M, SIEMERS C,ROSLER J. Development of a free-machining(a+β) titanium alloy based on Ti-6Al-2Sn-4Zr-6Mo[J]. Materials and manufacturing processes, 2013, 28(5): 545-549.
[28] SIEMERS C, JENCUS P, BKER M, et al. A new free machining titanium alloy containing lanthanum[C]Eleventh World Conference on Titanium, 2007: 709-712.
[29] MUHAMMAD R,HUSSAIN M S, MAUROTTO A,et al. Analysis of a free machining a+using conventional and ultrasonically assisted turning[J]. Journal of Materials Processing Technology, 2014,214(4):906-915.
[30] NAKAMURA S. Free-cutting titanium alloy and its manufacturing method: JP23026485A[P]. 1997-07-20.[Japan]
[31] MURAKAMI S. a-β titanium base metal with excellent tool life and chip breaking properties:JP2005027503A[P].2010-04-28.[Japan]
[32] KIM N Y, LEE W, PARK C H. Effect of Ce Addition on the Machinability of Ti-6Al-4V Alloy[J]. Korean Journal of Metals and Materials, 2025, 63(1): 75-84.
[33] CHOI Y S, OH J M, PARK C H, et al. Development of Highly Machinable Ti Alloy with Exceptional Tensile Properties by Er Alloying Element Addition[J]. Korean Journal of Metals and Materials, 2024, 62(3): 171-179.
[34]蒋焓鸿,姜中涛.稀土元素对钛合金组织与性能的影响研究进展[J].粉末冶金工业,2021,31(05):81-86.JIANG Hanhong, JIANG Zhongtao. The effects of addition of rare earth elements on microstructure and properties of titanium alloys[J]. POWDER METALLURGY INDUSTRY, 2021, 31(05): 81-86.
[35]王林林，刘梦君，焦树强，等.稀土元素对钛合金的影响研究[J].稀土,2025,46(04):139-151.
WANG Linlin, LIU Mengjun, JIAO Shuqiang,et al. Review on the Effect of Rare Earth Elements on Titanium Alloys[J]. Chinese Rare Earths, 2025, 46(04): 139-151.
[36]时尚,王道永,周勇汉,等.稀土元素对钛合金的作用机制的研究现状[J].世界有色金属,2024(24):31-33.
SHI Shang, WANG Daoyong, ZHOU Yonghan, et al. Research Status of Effect Mechanism of Rare Earth Elements on Titanium Alloys[J]. World Nonferrous Metals, 2024(24): 31-33.
[37] LI K, LIU Y, LIU X, et al. Simultaneous strength-ductility enhancement in as-cast Ti6Al4V alloy by trace Ce[J]. Materials& Design, 2022, 215: 110491.
[38]刘超，刘国威，郭雷明，等.稀土元素Er对Ti-6Al-4V-0.5Si合金组织与性能的影响[J].金属热处理,2020,45(12):222-226.
LIU Chao, LIU Guowei, GUO Leiming, et al. Effect of rare earth element Er on microstructure and properties of Ti-6Al-4V-0.5Si alloy[J]. Heat Treatment of Metals, 2020, 45(12): 222-226.
[39] CHENG X. Effect of Nd addition on microstructure and tensile properties of laser additive manufactured TC11 titanium alloy[J]. Transactions of Nonferrous Metals Society of China, 2022, 32(5): 1501-1512.
[40] YU X, YU F, WU X, et al. Correlation between microstructural types and creep behavior of a PM near-α Ti-6Al-2Sn-4Zr-2Mo-0.1Si-0.5Y alloy[J]. Journal of Alloys and Compounds, 2025, 1022: 179957.
[41] YANG J, XIAO S, YUYONG C, et al. Effects of nano-Y2O3 addition on the microstructure evolution and tensile properties of a near-a titanium alloy[J]. Materials Science and Engineering: A, 2019, 761: 137977.
[42] XU Y, LIU Z, ZHU X, et al. Effect of rare earth Ce addition on microstructure and mechanical properties of titanium alloy Ti-6Al-4V[J]. Materials Letters, 2023, 330:133244.
[43] ZHONG X, DENG T, XIAO W,et al. Improving thermal stability and creep resistance by Sc addition in near- αhigh-temperature titanium alloy[J]. Journal of Materials Science& Technology, 2024, 183: 1-11.
[44]贺程伟，徐斌，陈慧琴，等.稀土Y对海洋工程用近a钛合金组织性能的影响[J].材料工程:2025,1-11.HE Chengwei, XU Bin, CHEN Huiqin, et al. Effects of Y addition on microstructure and mechanical properties of marine-grade near-α Titanium alloys[J]. Journal of Materials Engineering: 2025, 1-11.
[45] WU X, LI L, HE N,et al. Influence of the cutting edge radius and the material grain size on the cutting force in micro cutting[J]. Precision Engineering, 2016, 45: 359-364.
[46] RENJIE J, ZHENG Q, YONGHONG L, et al. Effect of grain refinement on cutting force of difficult-to-cut metals in ultra-precision machining[J]. Chinese Journal of Aeronautics, 2022, 35(3): 484-493.
[47] HUANG Q, REN Y, LUO Y, et al. Deformation of MnS-MnTe inclusions in a sulfur-containing free-cutting steel with tellurium treatment[J]. Metallurgical and Materials Transactions B, 2023, 54(1): 370-381.
[48] QIU G-X, DU Q, LU F, et al. Review on regulation of MnS in non-quenched and tempered steel[J]. Journal of Iron and Steel Research International, 2024, 31(4): 779-789.
[49] YANG H,REN Y,JI S,et al. Modification of sulfides in a high sulfur steel by cerium addition[J]. Metallurgical and Materials Transactions B, 2022, 53(6): 3992-4005.
[50] MURRAY J. The S-Ti(sulfur-titanium) system[J]. Bulletin of Alloy Phase Diagrams, 1986, 7(2): 156-163.
[51] OGAWA M. Free-cuttingβ-type Ti alloy: JP2004177273A[P]. 2010-06-11.[Japan]
[52] KIMURA A. Free-Machining Titanium Alloy and Method for Producing the Same: JP1993042490B2[P].1993-06-28.[Japan]
[53] NAKAMURA S. Development of Free-Machining Pure Titanium and Free-Machining Titanium Alloys[J].Electric Furnace Steel, 1988, 59(2): 79-86.[Japan]
[54] KIMURA A, NAKAMURA S, ISOGAWA Y, et al. Development of Free Machining Titanium Alloy Connecting Rods for Passenger Cars[J]. Electric Furnace Steel, 1992, 63(1): 33-40.[Japan]
[55] ALSHAMMARI Y, YANG F, BOLZONI L. Low-cost powder metallurgy Ti-Cu alloys as a potential antibacterial material[J]. Journal of the mechanical behavior of biomedical materials, 2019, 95: 232-239.
[56] LIU R, TANG Y, ZENG L,et al. In vitro and in vivo studies of anti-bacterial copper-bearing titanium alloy for dental application[J]. Dental Materials, 2018, 34(8): 1112-1126.
[57] ZHANG E, ZHENG L, LIU J, et al. Influence of Cu content on the cell biocompatibility of Ti-Cu sintered alloys[J]. Materials Science and Engineering: C,2015,46:148-157.
[58] CAI D, YU Z, YANG L, et al. Effect of Ag content on the microstructure and antibacterial activity of biomedical titanium alloy Ti-13Nb-13Zr-xAg(x= 7,10 wt%)[J]. Materials Letters, 2024, 354:135389.
[59] SZARANIEC B, GORYCZKA T. Structure and properties of Ti-Ag alloys produced by powder metallurgy[J].Journal of Alloys and compounds, 2017,709: 464-472.
[60] NAKAJO K, TAKAHASHI M, KIKUCHI M, et al. Inhibitory effect of Ti-Ag alloy on artificial biofilm formation[J]. Dental Materials Journal, 2014, 33(3): 389-393.
[61]陈福林，张卫东，何流，等.高强度低模量生物医用(Ti-15Mo)-xNb合金组织与性能[J].中国有色金属学报，2023,33(11):3733-3743.
CHEN Fulin, ZHANG Wei-dong, HE Liu, et al. Novel(Ti-15Mo)-xNb alloys with low elastic modulus and high strength for biomedical applications[J]. The Chinese Journal of Nonferrous Metals, 2023, 33(11): 3733-3743.
[62] LIANG Y, SONG Y, WANG L, et al. Research progress on antibacterial activity of medical titanium alloy implant materials[J]. Odontology,2023,111(4):813-829.
[63] SARRAF M, REZVANI GHOMI E, ALIPOUR S, et al. A state-of-the-art review of the fabrication and characteristics of titanium and its alloys for biomedical applications[J]. Bio-design and Manufacturing, 2022,5(2):371-395.
[64]张镨丹，马迅，刘平，等.骨植入物纳米多层结构抗菌涂层研究进展[J].稀有金属材料与工程，2023,52(12):4295-4306.
ZHANG Pudan, MA Xun, LIU Ping, et al. Research Progress of Nano-multi-structured Antibacterial Coatings for Bone Implants[J]. RARE METAL MATERIALS AND ENGINEERING, 2023, 52(12): 4295-4306.
[65]贾建刚，井勇智，高昌琦，等.骨移植多孔钛材料制备方法与发展概况[J].中国有色金属学报，2019,29(06):1187-1197.
JIA Jiangang, JING Yongzhi, GAO Changqi, et al. Preparation and development of porous titanium material for bone transplanting[J]. The Chinese Journal of Nonferrous Metals, 2019, 29(06): 1187-1197.
[66] FU S, ZHANG Y, YANG Y, et al. An antibacterial mechanism of titanium alloy based on micro-area potential difference induced reactive oxygen species[J]. Journal of Materials Science& Technology, 2022, 119: 75-86.
[67] LIU R, MEMARZADEH K, CHANG B, et al. Antibacterial effect of copper-bearing titanium alloy(Ti-Cu)against Streptococcus mutans and Porphyromonas gingivalis[J]. Scientific reports, 2016, 6(1): 29985.
[68]邓艳，彭子飘，刘毅超，等一种新型含铜钛合金的制备与抗菌性能研究[J].中国腐蚀与防护学报:2025,1-14.
DENG Yan, PENG Zipiao, LIU Yichao, et al. Preparation and Antimicrobial Properties of a Novel Cu-containing Ti-alloy[J]. Journal of Chinese Society for Corrosion and Protection: 2025, 1-14.
[69]李研，徐翠香，黄晓燕，等.抗菌钛合金Ti24Nb4Zr8Sn-8Cu抗菌性能及生物相容性初步评价[J].药物生物技术,2023,30(05):455-458.
LI Yan, XU Cuixiang, HUANG Xiaoyan, et al. Preliminary Evaluation of Antibacterial Properties and Biocompatibility of Antibacterial Titanium Alloy Ti24Nb4Zr8Sn-8Cu[J]. Pharmaceutical Biotechnology,2023,30(05):455-458.
[70] SHIA,ZHU C,FU S,et al. What controls the antibacterial activity of Ti-Ag alloy, Ag ion or Ti2Ag particles?[J].Materials Science and Engineering: C,2020,109:110548.
[71] FU S, ZHANG Y, QIN G, et al. Antibacterial effect of TiAg alloy motivated by Ag-containing phases[J].Materials Science and Engineering: C,2021,128:112266.
[72]马凯，赵宝红，邓春富.医用钛及钛合金牙种植体生物相容性及其相关抗菌性能研究进展[J].中国实用口腔科杂志,2016,9(07):441-445.
MA Kai,ZHAO Baohong,DENG Chunfu. Research advances on the biocompatibility and related antibacterial properties of biomedical titanium and titanium alloy dental implants[J]. Chinese Journal of Practical Stomatology,2016,9(07): 441-445.
[73] KIKUCHI M. Development of titanium alloys for dental CAD/CAM systems[J]. Annals of Kagoshima University Dental School, 2014: 41.[Japan]
[74] TAKAHASHI M, KIKUCHI M, TAKADA Y, et al. Mechanical properties and microstructures of dental cast Ti-Ag and Ti-Cu alloys[J]. Dental materials journal, 2002, 21(3): 270-280.
[75] KIKUCHI M, TAKAHASHI M, OKUNO O. Machinability of experimental Ti-Ag alloys[J]. Dental materials journal,2008,27(2):216-220.
[76] KIKUCHI M, TAKADA Y, KIYOSUE S, et al. Grindability of cast Ti-Cu alloys[J]. Dental materials, 2003,19(5):375-381.
[77] KO O. Free-cutting titanium alloy for dentistry: JP5951899A[P]. 2000-09-19.[Japan]
[78] KIKUCHI M, TAKAHASHI M,OKABE T,et al. Grindability of dental cast Ti-Ag and Ti-Cu alloys[J]. Dental materials journal, 2003, 22(2): 191-205.
[79] KIKUCHI M, TAKADA Y, KIYOSUE S, et al. Mechanical properties and microstructures of cast Ti-Cu alloys[J]. Dental materials, 2003, 19(3): 174-181.
[80] OH K T, SHIM H M, KIM K N. Properties of titanium-silver alloys for dental application[J]. Journal of Biomedical Materials Research Part B: Applied Biomaterials: An Official Journal of The Society for Biomaterials, The Japanese Society for Biomaterials, and The Australian Society for Biomaterials and the Korean Society for Biomaterials,2005,74(1):649-658.
[81] TAKADA Y, NAKAJIMA H, OKUNO O, et al. Microstructure and corrosion behavior of binary titanium alloys with beta-stabilizing elements[J]. Dental materials journal, 2001, 20(1): 34-52.
[82] ZHANG D, QIU D, GIBSON M A, et al. Additive manufacturing of ultrafine-grained high-strength titanium alloys[J]. Nature, 2019, 576(7785): 91-95.
[83] WANG S, LI S, MISRA R, et al. Achieving strong and ductile as-printed Ti-Cu alloys via tailoring eutectoid morphology[J]. Materials Research Letters, 2025, 13(6): 577-584.
[84] CHEN M, ZHANG E, ZHANG L. Microstructure, mechanical properties, bio-corrosion properties and antibacterial properties of Ti-Ag sintered alloys[J]. Materials Science and Engineering: C,2016,62:350-360.
[85] WANG J, ZHANG S, SUN Z, et al. Optimization of mechanical property, antibacterial property and corrosion resistance of Ti-Cu alloy for dental implant[J]. Journal of materials science& technology, 2019, 35(10): 2336-2344.
[86] CHEN M, YANG L, ZHANG L, et al. Effect of nano/micro-Ag compound particles on the bio-corrosion,antibacterial properties and cell biocompatibility of Ti-Ag alloys[J]. Materials Science and Engineering: C,2017,75:906-917.
[87] ZHENG Y-B. Hydrogen absorption characteristics and microstructural evolution of TC21 titanium alloy[J].Transactions of Nonferrous Metals Society of China, 2016, 26(2): 599-606.
[88] WU Y-H, SHEN C-C. Microstructural Evolution and Microhardness of Equiaxed Ti-6al-4v Alloys Prepared by Cyclic Isothermal Hydrogenation Processing[J]. Available at SSRN 5247588.
[89] ELIEZER D, ELIAZ N, SENKOV O, et al. Positive effects of hydrogen in metals[J]. Materials Science and Engineering: A,2000,280(1):220-224.
[90] HUA X Z, PENG X Y, ZHOU X L, et al. Effects of hydrogen on machinability of BT25Y alloy[J]. Advanced Materials Research,2011,148:385-388.
[91] CHEN Y, WANG S, MENG J, et al. Effects of hydrogen on microstructure evolution and mechanical properties of TB8 titanium alloy[J]. PloS one, 2025, 20(1): e0297528.
[92] WEI W H, XU J H, FU Y C, et al. Influence of Hydrogen Contents of Ti-6Al-4V Alloy on Cutting Force and Temperature[J]. Key Engineering Materials, 2009, 854(419): 789.
[93] KOLACHEV B, TALALAEV V, EGOROVA Y B, et al. Effect of hydrogen on the machinability of VT5-1 alloy by cutting[J]. Materials Science, 1996, 32(6): 753-759.
[94]危卫华.热氢处理改善钛合金切削加工性的基础研究[D].2010.
WEI Weihua. Fundamental Research on Machinability of Titanium Aloy by Thermohydrogen Treatment[D].2010.
[95] FU X, CHEN G, YANG Q,et al. The influence of hydrogen on chip formation in cutting Ti-6Al-4V alloys[J].The International Journal of Advanced Manufacturing Technology, 2017, 89(1): 371-375.
[96]华小珍，彭新元，周贤良，等.热氢处理对TC4钛合金切削加工性的影响[J].材料热处理学报，2011,32(04):43-46.
HUA Xiaozhen, PENG Xinyuan, ZHOU Xianliang,et al. Effect of thermohydrogen treatment on machinability of TC4 titanium alloy[J]. TRANSACTIONS OF MATERIALS AND HEAT TREATMENT, 2011, 32(04): 43-46.
[97]郝国建，杨刚，梁培新，等.热氢处理对TA15钛合金组织及性能的影响[J].金属热处理，2021，46(01):38-42.
HAO Guojian, YANG Gang, LIANG Peixin, et al. Effect of thermal hydrogen treatment on microstructure and properties of TA15 titanium alloy[J]. HEAT TREATMENT OF METALS, 2021, 46(01): 38-42.
[98] TAL-GUTELMACHER E, ELIEZER D. The hydrogen embrittlement of titanium-based alloys[J]. Jom, 2005,57(9):46-49.
[99] FROES F, SENKOV O, QAZI J. Hydrogen as a temporary alloying element in titanium alloys:thermohydrogen processing[J]. International Materials Reviews, 2004, 49(3-4): 227-245.
[100] SINHA P K. Terminal Solid Solubility of Hydrogen in an Alpha-Phase Titanium Alloy[J]. Metallurgical and Materials Transactions A, 2023, 54(8): 3112-3117.
[101] XU Y, ZHANG B. Effects of hydrogen as a solid solution element on the deformation behavior of a near-alpha titanium alloy[J]. Materials Science and Engineering: A, 2021, 815: 141269.
[102]侯红亮，李志强，王亚军，等.钛合金热氢处理技术及其应用前景[J].中国有色金属学报，2003(03):533-549.
HOU Hongliang, LI Zhiqiang, WANG Yajun, et al. Technology of hydrogen treatment for titanium alloy and its application prospect[J]. The Chinese Journal of Nonferrous Metals, 2003(03): 533-549.
[103] ZONG Y, WU K. Thermo hydrogen treatment for microstructure refinement and mechanical properties improvement of Ti-6Al-4V alloy[J]. Materials Science and Engineering: A,2017,703:430-437.
[104] YONG N, WANG B-T, WANG Y-Q,et al. Effect of hydrogen on time-temperature-transformation behavior in TC17 titanium alloy[J]. International Journal of Hydrogen Energy, 2025, 145:772-785.
[105] WEI W, XU J, FU Y, et al. Tool wear in turning of titanium alloy after thermohydrogen treatment[J]. Chinese Journal of Mechanical Engineering, 2012, 25(4): 776-780.
[106]李红，孙中刚，侯红亮，等.置氢Ti-6Al-4V合金组织演变及其对切屑形成的影响[J].机械科学与技术,2011,30(03):373-376.
LI Hong,SUN Zhonggang,HOU Hongliang,et al. Structural Evolution and its Influence on Chip Formation in Cutting Hydrogenated Ti-6Al-4V Alloy[J]. Mechanical Science and Technology for Aerospace Engineering,2011,30(03):373-376.
[107]毛江虹.一种易切削TC4合金丝材的加工方法:CN201711364682.4[P].2018-06-01.
MAO Jianghong. A method for machining free-cutting TC4 alloy wire: CN201711364682.4[P]. 2018-06-01.
[108]伍飒.一种易切削钛材及其制备工艺:CN202411151740.5[P].2025-06-17.
WU Sa. A free-cutting titanium material and its preparation process: CN202411151740.5[P].2025-06-17.
[109] Ishida K. Free-cutting Ti alloy: JP2001398481A[P]. 2009-04-15.[Japan]
[110]胡旭.一种易切削钛合金及其制备方法:CN201210235701.4[P].2014-10-15.HU Xu. Easy cutting steel alloy and its system preparation method: CN2012102
[111]陈修琳.一种改善切削性能的改性钛合金、型材及其制备方法:CN202410938014.1[P].2025-08-05.CHEN Xiulin. Various improved cutting performance modified steel alloy, shape material and its preparation method: CN202410938014.1[P].2025-08-05.
（注，原文标题：易切削钛合金研究进展_韩正鹏）
->
tag标签:钛及钛合金,材料基因工程,机器学习,定向合金设计,全性能关联,易切削钛合金,复合微合金化
