引言
TC4钛合金作为目前应用最广泛的α+β双相钛合金，具备强度高、密度小和耐腐蚀性好等优点 [1]。热处理是调控TC4合金内部微观结构的重要工艺手段之一，设计不同的热处理工艺，通过调控微观组织可以使其获得更优性能 [2−13]。同时，固溶处理是调控钛合金微观组织，尤其是初生α相(a)和β基体状态的关键预处理工艺，其核心目的在于通过高温溶解和快速冷却，形成一种过饱和亚稳β固溶体，为后续时效过程中次生α相(a)的析出奠定组织基础。通过对新型TC4钛合金进行固溶处理和时效处理，研究其在热处理过程中的组织演变规律，可以为TC4合金热处理工艺的制定提供指导 [14-15]。
本文以锻态TC4钛合金为研究对象。首先，将试样进行固溶处理，并采用不同的冷却方式(空冷、炉冷和水冷)进行冷却。然后，通过组织标准和不同冷却方式下TC4合金的性能对比，研究固溶冷却方式对合金组织及性能的影响，并确定最佳冷却方式。接着，将其进行不同温度下的时效处理，研究不同时效温度对合金组织及其性能的影响规律。最后，确定TC4合金最佳的固溶和时效工艺制度。
1、实验材料与方法
1.1实验材料
本文实验材料为锻态TC4钛合金，其化学成分及质量分数如表1所示。采用真空自耗电弧熔法制备TC4铸锭。对铸锭进行扒皮、去冒口后，在β单相区进行开坯锻造，并最终在接近β转变温度的a+β两相区完成锻造。通过金相法测得该合金的 β转变温度约为 980 ∘C。
表1 TC4钛合金成分
Tab.1 Composition of TC4 titanium alloy%
| ωC | ωH | ωO | wN | wv | ωSi | ωFe | w | ωSi |
| 0.080 | 0.015 | 0.200 | 0.050 | 3.420 | 0.290 | 0.280 | 6.550 | 89.115 |
1.2实验方法
1.2.1实验过程
利用线切割机将TC4钛合金板切割成若干试样，对这些试样进行显微组织观察和力学实验测试,将全部试样进行固溶处理，随后在管式炉中加热至920℃，并且保持此温度40min，随后分别用空冷、炉冷和水冷三种冷却方式对试样进行冷却。将试样进行电解抛制样，用扫描电镜对其进行组织观察。用砂纸对初始和冷却后的试样进行打磨，去除表面的氧化皮，然后进行拉伸至断裂。根据以上处理结果分析不同冷却方式对TC4钛合金的显微组织和力学性能的影响。在500℃、550℃和600℃温度下对水冷固溶的试样进行时效处理，空冷，然后进行拉伸实验，利用SEM对断裂后的试样进行观察，分析出TC4钛合金的显微组织和力学性能的影响。
1.2.2固溶处理方案

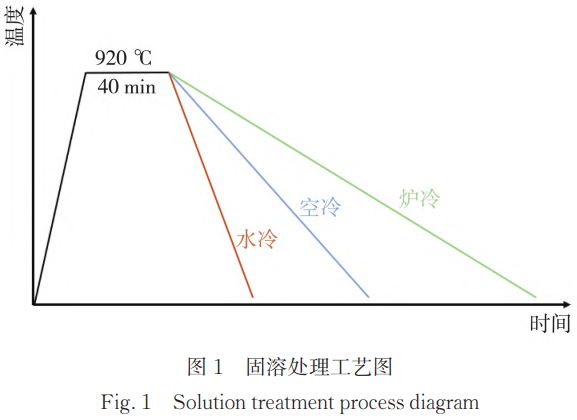

将切割出来的试样放入SG-GL1200管式炉中，加热到920℃，然后保温40min，再对其用空冷、炉冷、水冷三种不同的冷却方式进行冷却。固溶处理工艺流程如图1所示。
1.2.3时效处理方案

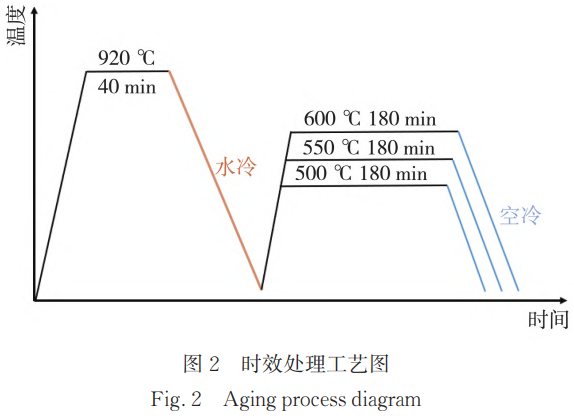

将切割出来的试样放入管式炉内，并加热至920℃，随后保温40min并水冷却。然后再将其分别加热到500℃、550℃和600℃，保温3h，进行时效处理。时效处理工艺图如图2所示。
1.2.4显微组织观察方案
首先使用80#、400#、800#、1500#、3000#的SiC砂纸对试样依次进行研磨至表面光亮，然后使用Struers LectroPol-5电解抛光机对研磨后的试样进行电解抛光。电解液是乙醇和高氯酸的混合溶液，体积分数分别为90%和10%。电解抛光机的参数:抛光时间为30s，电压为25V，实验温度为-5℃左右。制备好试样后，采用金相显微镜和扫描电子显微镜对其进行显微组织观察。金相显微镜型号为DM18/MC190HD，扫描电子显微镜型号为JSM-IT800。
1.2.5力学性能实验

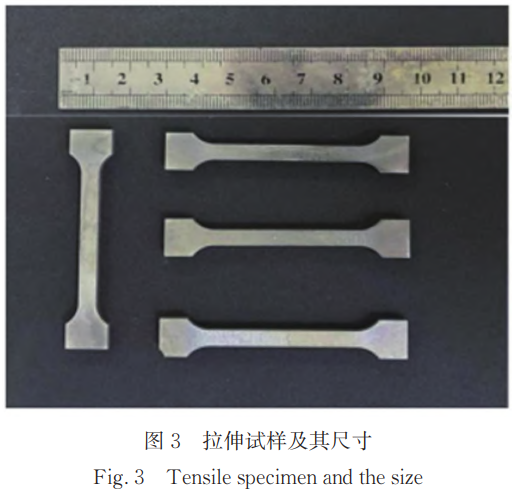

实验采用SHIMADZU拉伸试验机。由TC4钛合金板上切割的拉伸试样及其尺寸如图3所示。首先对拉伸试样进行不同冷却方式的固溶处理，再使用400#砂纸将未处理的初始试样和固溶处理好的试样进行研磨,然后在室温条件下进行拉伸试验,应变速率为0.001s-1。将固溶处理后的拉伸试样进行500℃(3h)、550℃(3h)、600℃(3h)的时效处理，空冷后对其表面进行研磨。在室温下进行三组拉伸试验，应变速率为0.001s-1。
2、结果与讨论
2.1固溶冷却方式对合金显微组织的影响

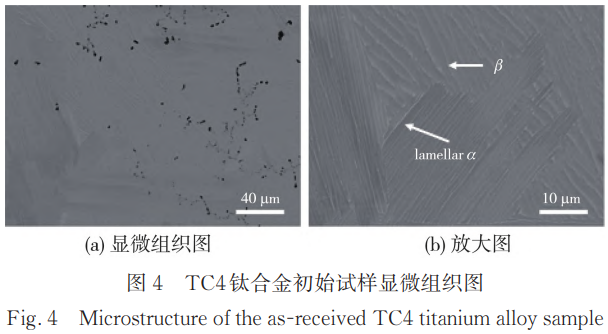

图4为初始状态未经处理的TC4钛合金的显微组织图及其放大图。可以看出，初始状态的TC4钛合金由两种相(α相和β相)组成。颜色较深且呈现为片层状的相为α相，在晶粒中纵横交错排列形成网篮组织;颜色较浅，呈白色的为残余β相。

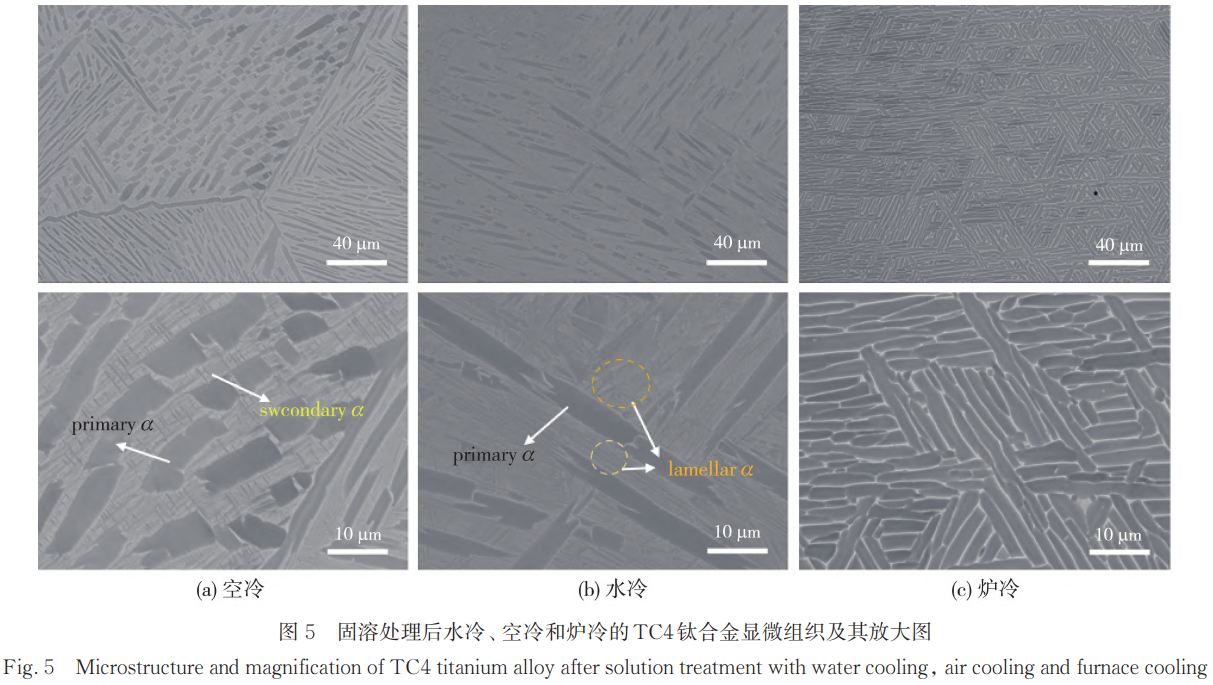

对TC4钛合金试样进行固溶处理，水冷、空冷和炉冷后的显微组织及其局部放大图如图5所示。图5(a)中等轴状的初生α相(αp )和针状的次生α相(a)均匀分布在β基体中。在水冷过程中组织为稳定相,形态和大小基本不发生变化;由于水冷的冷却速度极快，抑制了β相中合金元素的扩散，αs通过无扩散的切变机制由β相转变为过饱和的六方马氏体，组织为等轴αp+针状αs 。空冷后的组织与水冷类似，αp 都均匀分散在 β基体中，如图5(b)所示。由于冷却速度较慢可以为β相的分解提供有限的时间和驱动力，片层α首先在晶界处析出，然后在β晶粒内部以特定的晶体学位向关系成核并长大，形成如图5(b)中下图所示的集束状或片层状，组织为等轴αp 十片层α，即典型的“双态组织”。炉冷后的组织与前两者明显不同，如图5(c)，只能观察到球化的αp和粗大的片层α。由于炉冷的速度非常慢， β相有充分的时间进行扩散型相变,形成粗大、清晰可见的片层 α,这些片层 α与残余的 β相交替排列,形成类似“篮网”状的结构;同时慢冷也使得αp 的比例更高，αp 在缓慢冷却过程中，会发生轻微的长大或球化，组织为等轴αp +粗大片层 α，更接近平衡状态 [16]。
2.2时效处理对合金显微组织的影响

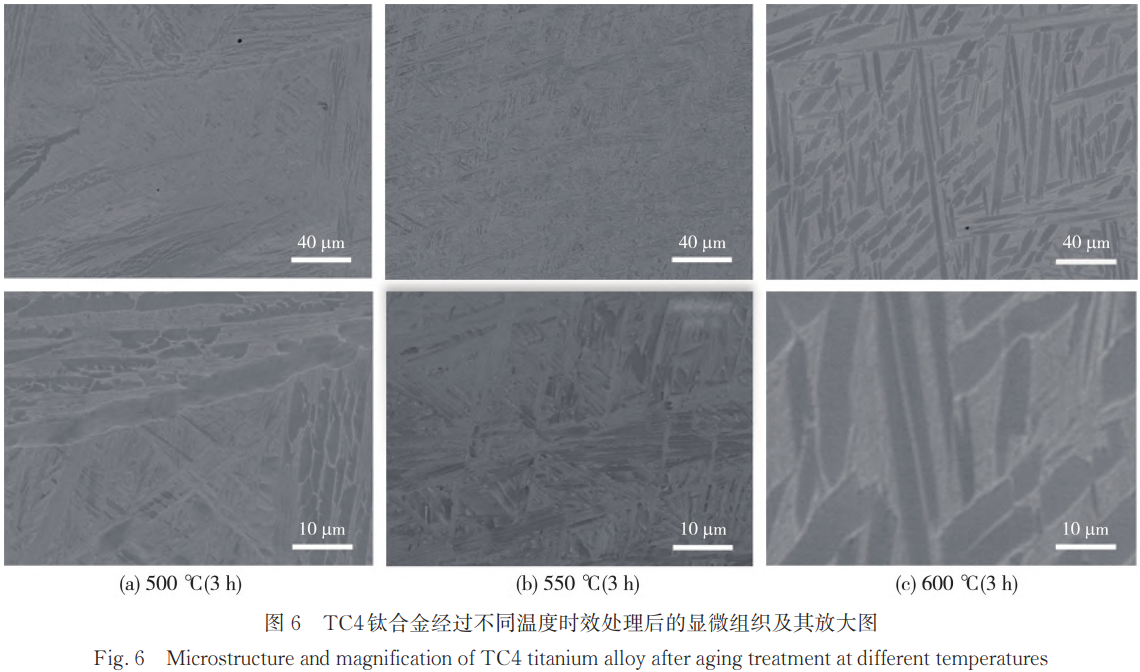

将固溶处理(水冷)的TC4钛合金试样在500℃、550℃和600℃下进行3h的时效处理，得到的显微组织如图6所示。
αs 弥散地析出在 β基体 [17]中，如图 6(a)所示，500℃时效后的a。非常细小，弥散度极高，随着时效温度的升高，原子扩散能力增强，析出的 αs 会进一步长大和粗化，且片层间距也会明显增大。αs的形核和长大存在竞争关系。低温下的时效处理有利于α相的形核，高温下的时效处理更有利于α相的生长。
在α相总体积分数一定的前提下，低温时效处理条件下新形成的次生α相尺寸较小，高温时效处理条件下的尺寸较大。片层a在不同温度时效处理后的形貌变化也与a类似，随着温度的升高，明显粗化且间距增大，在时效温度为600℃时最明显，如图6(c)所示。
2.3力学性能

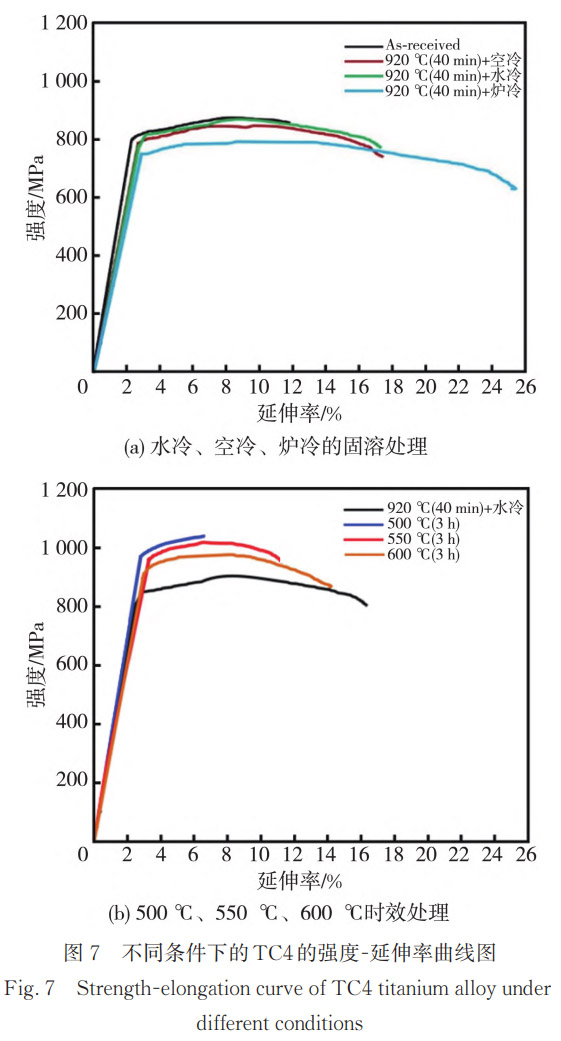

图7为不同冷却方式固溶、920℃(40min)水冷和不同温度时效处理后的TC4的强度-延伸率曲线图。
结合表2可以看出，与初始状态对比，采用炉冷的固溶处理试样的延伸率最高，强度最低;水冷试样具有最高的强度，而空冷试样则表现出更优的强塑匹配。
表2不同条件下的TC4的力学性能
Tab.2 Mechanical properties of TC4 under different conditions
| 热处理工艺 | 屈服强度/MPa | 抗拉强度/MPa | 延伸率/% |
| 初始 | 845 | 870 | 12.0 |
| 空冷 | 823 | 838 | 17.9 |
| 水冷 | 840 | 855 | 17.0 |
| 炉冷 | 790 | 810 | 25.7 |
| 水冷+500℃(3h) | 980 | 1040 | 8.0 |
| 水冷+550℃(3h) | 970 | 1022 | 13.0 |
| 水冷+600℃(3h) | 890 | 920 | 16.0 |
由于炉冷时β相完全分解为粗大的片层a，这种粗大组织意味着a/β相界面急剧减少，对位错运动的阻碍作用大大减弱，因此强度较低;另一方面，在粗大的α相内部，位错可以自由滑移很长的距离，变形协调能力强，不易产生应力集中，使材料能够发生均匀、持续的塑性变形，从而表现出较高的延伸率和断面收缩率[18]。水冷产生的弥散针状αs则会产生巨大的相界面(相界面强化)，并引起严重的晶格畸变[19]，能有效地阻碍位错运动，可以大大提高强度[20];同时大量难易变形的αs和复杂的界面限制了位错的协调运动，容易产生应力集中，导致塑性降低。空冷后的组织为等轴α+片层αs，细小的片层a提供了大量的α/β相界面，能有效阻碍位错，提高强度(通常略低于水冷产生的a强化);相对于a良好的塑性能力，片层αs本身也具有一定的协调变形能力，这种等轴a(“软相”)+片层a(“硬相”)的复合结构实现了强度和塑性的最佳平衡。时效处理旨在使这些亚稳定的β转变组织进一步分解，析出弥散分布的次生α相，从而达到强化目的。500℃时效后由于其析出的a非常细小且弥散度高，通常塑性较差但可以获得很高的强度。随着温度的升高，550℃时效后的a明显粗化且尺寸增大;与500℃时效相比，片层a略微粗大，片层间距增大，两者共同作用通常会导致强度略有下降,但塑性会有所改善,有助于实现强度和塑性的良好配合[22]。在更高的时效温度下，片层a与a会进一步显著长大和粗化，形成粗大的片层和短棒状组织,导致合金的强度显著下降,但塑性会进一步提高[23]。综上，对不同条件下的TC4的显微组织分析所得结论与表2中的力学性能结果相符合;采用920℃(40min)+空冷的固溶处理方式得到的TC4合金的综合性能在三种冷却方式中最好;920℃(40min)水冷+550℃(3h)时效处理的综合性能最佳，抗拉强度达到1022MPa，延伸率达到13%，实现了强度和塑性的良好匹配。
3、结论
本文研究了固溶处理冷却方式和时效处理工艺对TC4合金显微组织和力学性能的影响，结论如下:
1)TC4合金经过920℃(40min)固溶处理空冷后的显微组织为等轴αp+片层α，综合力学性能最优;炉冷后的显微组织为等轴α+粗大片层α，炉冷工艺导致强度显著降低;水冷后的显微组织为等轴αp+针状αs,水冷工艺则导致塑性明显下降。
2)时效处理过程中，随着时效温度的升高针状αs和片层αs逐渐长大且间距增大。
3)TC4钛合金经920℃(40 min)水冷+550℃(3h)处理后的综合性能最优，抗拉强度达到1022MPa，延伸率达到13%。
参考文献:
[1]郭凯，何忝锜，和蓉.TC4钛合金热处理工艺的研究现状及进展[J].世界有色金属，2021(7):16-17.
GUO Kai,HE Tianqi,HE Rong.Research status and progress of heat treatment process of TC4 titanium alloy[J]. World Nonferrous Metals,2021(7):16-17.(in Chinese)
[2]白煜，张俊庭，贾一凡，等.激光增材制造高强度双相Ti-10Fe-xO合金[J].兵器材料科学与工程，2025,48(4):20-24.
BAI Yu, ZHANG Junting, JIA Yifan, et al. Laser additive manufacturing of high strength bi-phase Ti-10Fe-xO alloy[J]. Ordnance Material Science and Engineering,2025,48(4):20-24.(in Chinese)
[3]董晓锋，张明玉，郭新，等.Ti-55511钛合金高温拉伸变形行为及显微组织演变[J].兵器材料科学与工程，2023，46(1):35-43.
DONG Xiaofeng,ZHANG Mingyu, GUO Xin, et al.High temperature tensile deformation behavior and microstructure evolution of Ti-55511 titanium alloy[J]. Ordnance Material Science and Engineering,2023,46(1):35-43.(in Chinese)
[4]李东宽，郭岩，杨立新，等.TC4钛合金两相区的热变形行为及微观组织[J].铸造技术，2022，43(2):114-119.
LI Dongkuan,GUO Yan,YANG Lixing,et al.Ther mal deformation behavior and microstructure of TC4 titanium alloy in two-phase region[J]. Foundry Tech nology,2022,43(2):114-119.(in Chinese)
[5]宁子轩，王琳，程兴旺，等.热处理工艺对Ti-6321合金板材组织和力学性能影响[J].兵器材料科学与工程，2020,43(6):26-31.
NING Zixuan, WANG Lin, CHENG Xingwang,et al. Effect of heat treatment on microstructure and mechanical properties of Ti-6321 titanium alloy sheet[J]. Ordnance Material Science and Engineering,2020,43(6):26-31.(in Chinese)
[6]ZHAO Z Y,LI L,BAIP K,et al.The heat treatment influence on the microstructure and hardness of TC4 titanium alloy manufactured via selective laser melting[J].Materials,2018,11(8):1318.
[7]CHEN Z W, WU X, HE L J, et al. Comparative study on micro-milling machinability of titanium alloys prepared by different processes: Forging process,addi-tive manufacturing process and heat-treatment process[J].Precision Engineering,2024(88):164-176.
[8]QI C Q,DU Y, YANG P,et al. Influence of heat treatment on microstructure and mechanical properties of TC4 fabricated by laser melting deposition[J]. Met-als and Materials International,2022,28(12):3068-3079.
[9]杜刚，孙小平，高玉社，等.低温固溶及时效处理对TC4钛合金棒材组织及力学性能的影响[J].稀有金属材料与工程，2018，47(6):1941-1944.
DU Gang,SUN Xiaoping,GAO Yushe,et al. Effect of low temperature solution and aging treatment on microstructure and mechanical properties of TC4 alloy bars[J]. Rare Metal Materials and Engineering,2018,47(6):1941-1944.(in Chinese)
[10]张治民，刘海军，任璐英，等.热处理对热等静压态TC4合金及其降温多道次变形微观组织的影响[J].稀有金属材料与工程，2020,49(4):1372-1378.
ZHANG Zhimin, LIU Haijun, REN Luying, et al.Effect of heat treatment on microstructure of hot iso-static pressed TC4 alloy and its multi-pass deformation[J]. Rare Metal Materials and Engineering,2020,49(4):1372-1378.(in Chinese)
[11]刘建强.TC4钛合金的显微组织及其抗冲击韧性[J].热加工工艺，2013,42(12):63-66.
LIU Jianqiang. Microstructure and impact toughness resistance of TC4 titanium alloy[J]. Hot Working Technology,2013,42(12):63-66.(in Chinese)
[12]刘涛，邵博，雷经发，等.固溶温度对TC4钛合金微观组织和动态拉伸力学性能的影响[J].稀有金属材料与工程，2023,52(12):4133-4140.
LIU Tao, SHAO Bo, LEI Jingfa, et al. Effect of solid solution temperature on the microstructure and dynamic tensile mechanical properties of TC4 titanium alloy[J]. Rare Metal Materials and Engineering,2023,52(12):4133-4140.(in Chinese)
[13] ZHANG S, LIN Y C, WANG L H, et al. Effects of aging treatment on the microstructures and mechanical properties of a TC18 alloy[J]. Materials,2024,17(3):570.
[14]高学敏，王晗，王可迪，等.固溶时效处理对Ti-6Al-4VELI钛合金准静态和动态力学性能的影响[J].金属热处理，2022,47(11):87-91.
GAO Xuemin, WANG Han, WANG Kedi, et al.Effects of solution and aging treatment on quasi-static and dynamic mechanical properties of Ti-6Al-4V ELI titanium alloy[J].Heat Treatment of Metals,2022,47(11):87-91.(in Chinese)
[15]霍进良，蔡瑛，佟海生，等.新型TC4钛合金材料热处理工艺研究[J].新技术新工艺，2023(11):64-69.HUO Jinliang, CAI Ying, TONG Haisheng, et al.Research on heat treatment process of new TC4 tita-nium alloy material[J]. New Technology& New Pro-cess,2023(11):64-69.(in Chinese)
[16]韩颢源，杨涛，邱娟，等.固溶处理对TC4合金组织和硬度的影响[J].金属热处理，2022,47(6):93-98.HAN Haoyuan, YANG Tao, QIU Juan, et al. Effect of solution treatment on microstructure and hardness of TC4 alloy[J]. Heat Treatment of Metals, 2022,47(6):93-98.(in Chinese)
[17]黄森森，马英杰，张仕林，等.a+β两相钛合金元素再分配行为及其对显微组织和力学性能的影响[J].金属学报，2019,55(6):741-750.
HUANG Sensen, MA Yingjie, ZHANG Shilin,et al.Influence of alloying elements partitioning behaviors on the microstructure and mechanical properties in a+βtitanium alloy[J]. Acta Metallurgica Sinica,2019,55(6):741-750.(in Chinese)
[18]张明玉.不同温度加热随后炉冷的TC4ELI钛合金的微观组织和力学性能[J].热处理，2024，39(2):30-33.
ZHANG Mingyu. Microstructure and mechanical prop erty of TC4 ELI titanium alloy heated at different tem-peratures then cooled in furnace[J]. Heat Treatment,2024,39,39(2):30-33.(in Chinese)
[19]周俊，汪宏斌，徐雨浩，等.固溶处理对TC4钛合金组织和力学性能的影响[J].上海金属，2023,45(6):47-54.ZHOU Jun, WANG Hongbin, XU Yuhao, et al.Effect of solution treatment on the microstructure and mechanical properties of TC4 titanium alloy[J].Shanghai Metals,2023,45(6):47-54.(in Chinese)
[20]肖树龙，陈兆琦，荆科，等.热处理对亚稳β钛合金显微组织与性能的影响[J].中国有色金属学报，2022,32(6):1655-1664.
XIAO Shulong, CHEN Zhaoqi, JING Ke, et al.Effect of heat treatment on microstructure and proper ties of metastableβ titanium alloy[J]. The Chinese Journal of Nonferrous Metals, 2022,32(6):1655-1664.(in Chinese)
[21]劳振宏，张浩宇，王圣元，等.不同尺寸的α相对亚稳β钛合金Ti-5.5Cr-5Al-4Mo-3Nb-2Zr拉伸性能的影响[J].稀有金属材料与工程，2024,53(9):2430-2437.
LAO Zhenhong, ZHANG Haoyu, WANG Shengyuan,et al. Effect of different sizes of a phase on tensile prop erties of metastableβtitanium alloy Ti-5.5Cr-5Al-4Mo-3Nb-2Zr[J]. Rare Metal Materials and Engineering,2024,53(9):2430-2437.(in Chinese)
[22]任驰强，丁一明，李佳佳，等.固溶-时效对TC4钛合金显微组织和力学性能的影响[J].湖南有色金属，2022,38(2):44-46.
REN Chiqiang,DING Yiming,LI Jiajia,et al. Effect of solution-aging on microstructure and mechanical properties of TC4 titanium alloy[J]. Hunan Nonfer rous Metals,2022,38(2):44-46.(in Chinese)
[23]侯红苗，秦成，潘浩，等.超低间隙TC4-DT钛合金厚板显微组织与力学性能研究[J].钛工业进展，2022,39(5):1-5.
HOU Hongmiao, QIN Cheng, PAN Hao,et al. Study on microstructure and mechanical properties of extra low interstitialTC4-DT titanium alloy thick plate[J]. Tita-nium Industry Progress,2022,39(5):1-5.(in Chinese)
