前言
钛及其合金由于具有密度小、比强度高、良好的塑性和韧性及优异的耐腐蚀性，广泛应用于航空航天、航海造船、车辆工程、生物医疗、石油化工等行业[1-5]。优良的力学性能和耐腐蚀性能使得TA2在石化行业备受青睐，在热交换器及各种化学反应容器等产品上得到了有效的应用[6-8]。由于TA2存在易吸氢、易氧化、不易焊接等特点[9-11]，目前大多数研究主要集中在焊接方式的选择和焊接工艺控制两方面，而对于焊接接头的微观组织、力学性能及耐腐蚀性能的研究较少，因此深入研究TA2焊接接头的微观组织、力学性能及电化学耐蚀性能,可更好的为涉及TA2材质的工业化应用及产品生产制造提供理论借鉴及工程应用参考。
1、试验材料与方法
1.1试验用母材选取厚度为10mm的TA2试板，焊材选用焊丝ERTA2ELI，材料化学成分详见表1。
1.2焊接方法及工艺参数
装配前用化学试剂( VHF:V HNO3:VH2O =4:17:79)对TA2试板及焊丝ERTA2ELI进行酸洗，用水清洗干净。焊前使用无水乙醇再次对TA2试板及焊材进行擦拭，采用TIG焊方法进行焊接，焊接过程中采用接触式测温仪对试件进行测温，保证试件最大层道间温度≤120℃，钨极直径2.4mm，电流衰减时间4~5s，保护气体:≥99.99%Ar，保护气体压力为3MPa(保护气体、尾部保护气体)及5MPa(背面保护气体)，提前通气时间10~15s，延后停气时间25~30s，其余焊接工艺参数详见表2。
表1 TA2试板及焊丝化学成分
| 材料 | 化学成分/% | |||||
| w(Fe) | w(C) | w(N) | w(H) | w(O) | w(Ti) | |
| TA2 | 0.04 | 0.02 | 0.01 | 0.002 | 0.14 | 余量 |
| ERTA2ELI(焊丝) | 0.05 | 0.01 | 0.012 | 0.001 | 0.08 | 余量 |
表2 TA2试板焊接工艺参数
| 层数 | 焊接方法 | 焊材直径/mm | 电源极性 | 焊接电流I/A | 电弧电压U/V | 焊接速度v/(cm·min-1) | 保护气体流量q/(L·min-1) |
| 1 | TIG(M-GTAW) | 2.4 | DCEN | 100~120 | 9~12 | 6~10 | 16~20(正面) |
| 2~4 | TIG(M-GTAW) | 2.4 | DCEN | 120~140 | 11~14 | 6~10 | 22~25(尾部) 15~20(背面) |
1.3试验方法

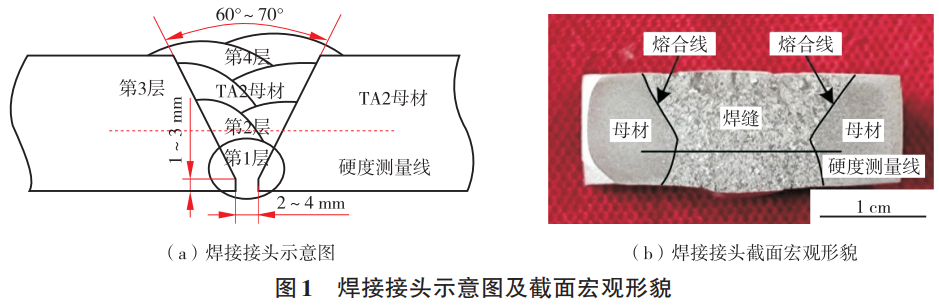

TA2试板在焊接完成后进行射线检测(RT)及渗透检测(PT)，未发现缺陷。使用WE-60液压万能材料试验机进行拉伸试验及弯曲试验，使用Kroll试剂对金相试样进行腐蚀，使用AXIOVERT 200MAT金相显微镜对焊接接头微观组织进行观察，使用NI500金属摆锤冲击试验机进行焊接接头的冲击试验，使用HVS-50维氏硬度计测试焊接接头硬度，载荷98N，加载时间15s。使用Apollo300扫描电镜观察冲击试样断口形貌。使用RST5202F电化学工作站，测定母材和焊接接头分别在10%HCl溶液及10%NaCl溶液中的极化曲线，得出自腐蚀电位Ecorr、自腐蚀电流密度I及钝化电流密度I，电极采用三电极法，参比电极为标准饱和甘汞电极，辅助电极为铂电极，试样为工作电极，试验温度为20℃，动电位扫描，扫描速度为0.15mV/s。图1所示为焊接接头示意图及截面宏观形貌。
2、试验结果与分析
2.1力学性能
2.1.1抗拉强度及弯曲性能
根据NB/T47014一2023《承压设备焊接工艺评定》，分别对焊接接头进行拉伸试验及弯曲试验。拉伸试验结果显示，试样断裂位置均为焊缝，焊接接头抗拉强度分别为492MPa、480MPa，满足母材的抗拉强度要求(≥400MPa)。焊接接头的弯曲试验压头直径为100mm，弯曲角度为180°，面弯及背弯各2个试样拉伸结果均合格，无裂纹，说明焊接接头弯曲性能良好。
2.1.2冲击性能

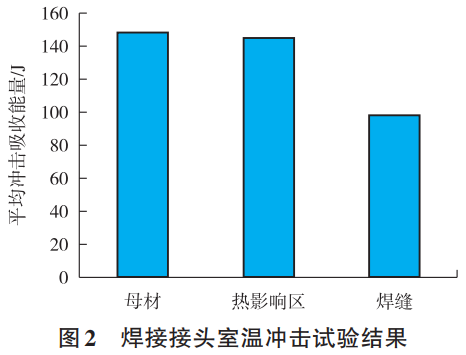

为了研究焊接接头的冲击性能，根据GB/T 229-2020《金属材料夏比摆锤冲击试验方法》对其进行了室温冲击试验，试样尺寸为7.5mm 10mm55mm，结果如图2所示。
从图2可看出，母材和热影响区平均吸收能量为140~150J，母材的平均冲击吸收能量高于热影响区平均冲击吸收能量，焊缝区域的平均冲击吸收能量最低，为90~100J。
焊接接头冲击试样断口形貌如图3所示。从图3(a)中可看出，TA2母材的断口韧窝数量多且尺寸小。从图3(b)中发现，热影响区的断口也存在大量的韧窝，但相比母材区域而言，该区域的韧窝尺寸增大。相比前两个区域，焊缝区的韧窝数量大幅度减少，韧窝的深度变浅，同时存在一定量的解理小平面，如图3(c)所示。
2.1.3硬度

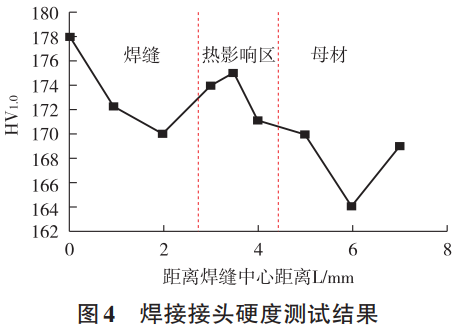

对焊接接头的不同区域进行硬度测试，结果如图4所示。从图4中可看出，焊缝区域的硬度最大值为178HV1。，高于热影响区及母材区域的硬度最大值，母材区域的硬度最低，焊接接头最大硬度值与最小硬度值的差值为14HV1.0。
2.2显微组织
对焊接接头进行微观组织观察，结果如图5所示。从图5(a)可看出，TA2母材的组织为等轴α相，晶粒尺寸较小，分布均匀。从图5(b)可发现，热影响区组织为粗大的α相和不规则锯齿状α相。相比母材晶粒的粗化，在一定程度上恶化了该区域的性能。在图5(c)中，发现焊缝组织中存在针状马氏体(a'相)，该马氏体是高温β相以很快的冷却速度冷却下来，以非扩散形式转变成的过饱和α相，这种马氏体不具备钢中马氏体那样显著的强化作用，但也具有一定的强化作用。因此，马氏体的存在使得焊缝区域的冲击性能下降，硬度升高。
2.3电化学腐蚀

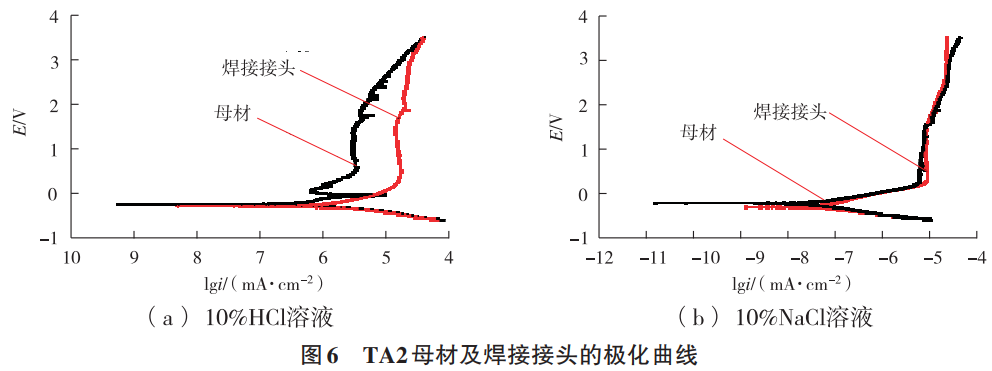

为研究TA2母材和焊接接头分别在10%HCl溶液及10%NaCl溶液中的电化学腐蚀性能，对TA2母材和TA2焊接接头分别进行电化学腐蚀试验，极化曲线如图6所示，自腐蚀电位Ecorr、自腐蚀电流密度Icorr及钝化电流密度Ipass 见表3。
表3 TA2母材和焊接接头的电化学腐蚀特征值
| 溶液 | 试样位置 | 自腐蚀电位 E/V | 自腐蚀电流密度Icorr/(μA.cm−2) | 钝化电流密度Ipass /(μA.cm−2) |
| 10%HCl | TA2母材 | -0.258 | 0.000 215 | 0.003359 |
| TA2焊接接头 | -0.293 | 0.000394 | 0.015637 | |
| 10%NaCl | TA2母材 | -0.236 | 0.000015875 | 0.007591 |
| TA2焊接接头 | -0.284 | 0.000021544 | 0.010586 |
从图6可看出，TA2母材和TA2焊接接头均具有较宽的稳定钝化电位，说明钝态稳定，在两种溶液中均具有良好的耐腐蚀性。从表3可看出，在10%HCl溶液和10%NaCl溶液中，TA2母材自腐蚀电位E大于TA2焊接接头的自腐蚀电位Ecorr，对于自腐蚀电流Icorr而言，TA2母材小于TA2焊接接头，TA2母材钝化电流密度I小于TA2焊接接头的钝化电流密度Ipass 。相比自腐蚀电位Ecorr及自腐蚀电流密度Icorr，钝化电流密度Ipass 是更为重要的参数，钝化电流密度I越小，钝化膜对腐蚀介质的屏蔽能力越强，钝化膜的溶解速度越小，耐腐蚀性能越强。同时自腐蚀电位Ecorr越负，自腐蚀电流I越大，材料发生电化学腐蚀的倾向越大[14-15]，因此可得出，在上述两种溶液中，TA2母材电化学腐蚀性能优于TA2焊接接头的电化学腐蚀性能。相比母材，热影响区α相晶粒粗大，焊缝区域存在针状马氏体，晶界缺陷较多，容易先发生腐蚀，最终导致TA2母材电化学腐蚀性能优于TA2焊接接头的电化学腐蚀性能。
3、结论
(1)TA2板材焊接接头经无损检测未发现焊接缺陷，焊接接头抗拉强度为492MPa、480MPa;弯曲性能良好。
(2)TA2母材和热影响区平均吸收能量140~150J，母材的平均冲击吸收能量高于热影响区平均冲击吸收能量，焊缝区域平均冲击吸收能量最低，90~100J;TA2焊接接头中焊缝区域的最高硬度值178HV1。，高于热影响区及母材区域的最高硬度值，母材区域的硬度值最低，164HV 1.0 ∘
(3)TA2母材组织为等轴α相,热影响区组织为粗大的α相+不规则锯齿状α相，焊缝组织中存在针状马氏体(a'相)。
(4)相比TA2热影响区,TA2母材区的冲击断口韧窝数量较多且尺寸较小。焊缝区的韧窝数量少，深度浅，同时存在一定量的解理小平面。
(5)在10%HCl溶液和10%NaCl溶液中，TA2母材电化学腐蚀性能优于TA2焊接接头电化学腐蚀性能。
参考文献
[1]吕祥鸿,舒滢,赵国仙,等.钛合金石油管材的研究和应用进展[J].稀有金属材料与工程,2014,43(6):1518-1524.
[2] KAO Y L,TU G C,HUANG C A,et al.A study on the hardness variation of α- and β- pure titanium with different grain sizes[J].Materials Science and Engineering A,2005,398(1/2):93-98.
[3]黄向红.TA2+16MnR复合板焊接技术在冷凝器上的应用[J].焊管,2013,36(12):23-27.
[4]李国庆.小直径TA2钛管氩弧焊焊接[J].焊管,2011,34(11):39-41.
[5]谢祎.超薄壁钛焊管制造工艺研究[J].焊管,2016,39(5):44-48.
[6]王俊恒，李锡伟，唐兴全，等.TA2阵列式密集焊缝的TIG自动焊技术[J].压力容器,2022,39(2):83-88.
[7]刘玉祥.钛管子管板自动钨极氩弧焊工艺[J].化工设备与管道,2021,58(6):34-38.
[8]翟伟国,王少刚,罗传孝.钛-钢爆炸复合板的微观组织结构及力学性能[J].压力容器,2012,29(9):7-12.
[9]高成龙,王萍,徐祥久.TA2管子管板自动TIG焊工艺研究[J].锅炉制造,2023(2):46-48,51.
[10]孙利群，王训刚，江海红.小管径钛合金(TA2)管焊接质量控制与气孔防止措施[J].焊接,2017(11):39-41.
[11]白鹏飞,王飞,李青文.TA2工业纯钛焊接性分析与工艺试验[J].焊接技术,2016,45(S1):94-97.
[12]赵平平.钝化膜对钛合金不同腐蚀形态的影响机制研究[D].合肥:中国科学技术大学,2021.
[13]赖斌生,邓聪,石小平,等.醋酸浓度对钛在共沸溶液中的腐蚀行为影响[J].化工设备与管道,2012,49(5):70-75.
[14]张雅芝,张国栋,杨辉,等.采用镍基和奥氏体焊材焊接Cr13钢焊接接头性能[J].焊接学报,2018,39(8):102-107.
[15]崔巍,高磊,王东丽,等.钛换热管与管板焊接接头电化学腐蚀性能研究[J].电焊机,2020,50(8):124-128.
