发布日期：2025-6-25 10:11:13
钛、锆、镍作为现代工业的“战略金属三角”，正深度重构航空航天、能源与医疗领域的技术格局——钛棒以4.5g/cm³超轻密度和550℃高温强度支撑C919机翼梁减重30%；锆棒凭10%沸腾盐酸耐蚀率<0.01mm/a的特性，成为华龙一号核燃料包壳管的唯一选择；镍棒则依托Inconel 625在1100℃的持久强度，守护航空发动机涡轮盘安全。然而美欧对这三类材料实施出口管制：航空级钛棒氧含量要求≤800ppm（俄标），而国产水平仅达1200ppm；核级锆棒氢化物取向控制技术被西屋电气垄断；高温镍棒纯净熔炼装备禁运。大国竞争的本质已演变为“战略金属自主化”的军备竞赛。
三类金属的进化路径折射出材料设计范式革命：
钛棒抗氢脆升级——Ti631（Ti-3Al-1Mo-1Zr）通过晶界β相调控，将深海氢渗透速率压至10⁻⁷ g/cm²/h，助力“奋斗者”号万米深潜；
锆棒核性能优化——中广核开发Zr-Sn-Nb-Fe系合金，中子吸收截面降低15%，延长核燃料周期至24个月；
镍棒功能化拓展——镍钛记忆合金血管支架（GB 24627）实现形状恢复率>95%，临床再狭窄率降至5%。尤其革命性的是电子束熔丝沉积（EBF³）技术，使钛棒材料利用率从15%飙升至85%，支撑航天科工一体化打印卫星支架。
全球战略金属产业正经历价值重构：
绿色循环破题：电解钛粉技术（宝钛集团）使再生钛棒熔炼能耗从40→18 kWh/kg，成本降40%；锆屑重熔利用率达92%；
标准话语权争夺：我国主导制定ISO 24364钛棒超声波探伤国际标准，检出缺陷从Φ1.0mm→Φ0.4mm；
卡脖子攻坚：高温镍棒纯净度（O≤30ppm）国产化率从35%提至60%，但航空级Inconel 718仍依赖进口。在“新材料首批次保险”政策下，目标2028年实现战略金属三巨头全链条自主可控。
科辉钛业结合多年的航空航天/核电/化工用钛棒（Ti）、锆棒（Zr）、镍棒（Ni）的性能与应用，结合国际标准、产业案例及技术趋势，通过以下多个维度为工程选型提供参考：
一、名义及化学成分
| 材料 | 核心成分 | 关键元素作用 | 典型牌号 |
| 钛棒 | Ti (≥99%) + Al/V/Mo等 | Al强化α相，V/Mo稳定β相，提升强韧性 | TA1 (纯钛)、TC4 (Ti-6Al-4V) |
| 锆棒 | Zr (≥95%) + Sn/Nb/Fe等 | Sn抑制吸氢，Nb提升耐蚀性 | Zr-2 (Sn1.5%), Zr-4 (Sn1.5%+Fe0.2%) |
| 镍棒 | Ni (≥99%) + Cr/Mo/Ti/Be等 | Cr抗高温氧化，Mo耐还原酸，Be提升弹性 | Ni201 (纯镍)、Inconel 625 (Ni-22Cr-9Mo) |
注：镍铍钛合金（如NiBe2-0.5）含Be 1.9-2.4%、Ti 0.4-0.6%，兼具高弹性和导电性。
二、物理与机械性能对比
| 性能 | 钛棒 | 锆棒 | 镍棒 |
| 密度 | 4.5 g/cm³ (钢的60%) | 6.5 g/cm³ | 8.9 g/cm³ |
| 熔点 | 1668°C | 1852°C | 1455°C |
| 抗拉强度 | 895-1170 MPa (TC4) | 450-550 MPa (Zr-4) | 750-1350 MPa (Inconel 625) |
| 延伸率 | 10-15% | 20-30% | 30-45% |
| 比强度 | 最高(200 MPa·cm³/g) | 中等 (70 MPa·cm³/g) | 最低 (85 MPa·cm³/g) |
| 弹性模量 | 110 GPa | 95 GPa | 200 GPa |
| 高温性能 | ≤550°C (TC11) | ≤400°C | ≤1100°C(镍基合金) |
三、耐腐蚀性能
钛棒：
优势：耐海水、氯离子、氧化性酸（硝酸），年腐蚀率<0.001 mm
局限：不耐还原性酸（盐酸、硫酸）
锆棒：
耐沸腾盐酸（10% HCl腐蚀率<0.01 mm/a），优于钛
核级锆（Zr-4）抗中子辐照肿胀
镍棒：
耐还原性酸（盐酸、氢氟酸），化工设备首选
高温抗氧化（铬含量>15%时）
案例：TA10钛棒（Ti-0.3Mo-0.8Ni）在沸腾10% HCl中腐蚀率≤0.02 mm/a，超越316不锈钢10倍寿命。
四、国际牌号对应
| 中国牌号 | 国际对应 | 标准号 |
| TA1 (钛) | Gr1 (ASTM B348) | GB/T 2965 |
| Zr-2 (锆) | R60702 (ASTM B550) | ASTM B811 |
| Ni201 (镍) | UNS N02201 | ASTM B160 |
| TC4ELI (钛) | Gr5 ELI (AMS 4931) | GB/T 13810 (医疗) |
五、加工注意事项
| 材料 | 关键工艺难点 | 解决方案 |
| 钛棒 | 粘刀、导热差、氢脆 | 低速切削（<50 m/min）+ 高压冷却液；真空退氢（650℃/4h） |
| 锆棒 | 高温吸氢脆化 | 控温锻造（<700℃）+ 表面氮化涂层 |
| 镍棒 | 加工硬化率高 | 中间退火（800℃）+ 纳米润滑拉拔 |
| 镍钛记忆合金 | 相变温度敏感 | 量热法精准控温（GB 24627） |
六、常见产品规格
钛棒：
航空级：Φ20-300mm × L<6m (GB/T 2965)
医疗级：Φ5-50mm，表面Ra≤12.5μm (YY 0117.1)
锆棒：核燃料包壳管坯料：Φ50-150mm × L<4m
镍棒：
高温合金：Φ10-200mm (Inconel 625)
弹性元件：带材厚0.1-1.0mm (GB/T 39151)

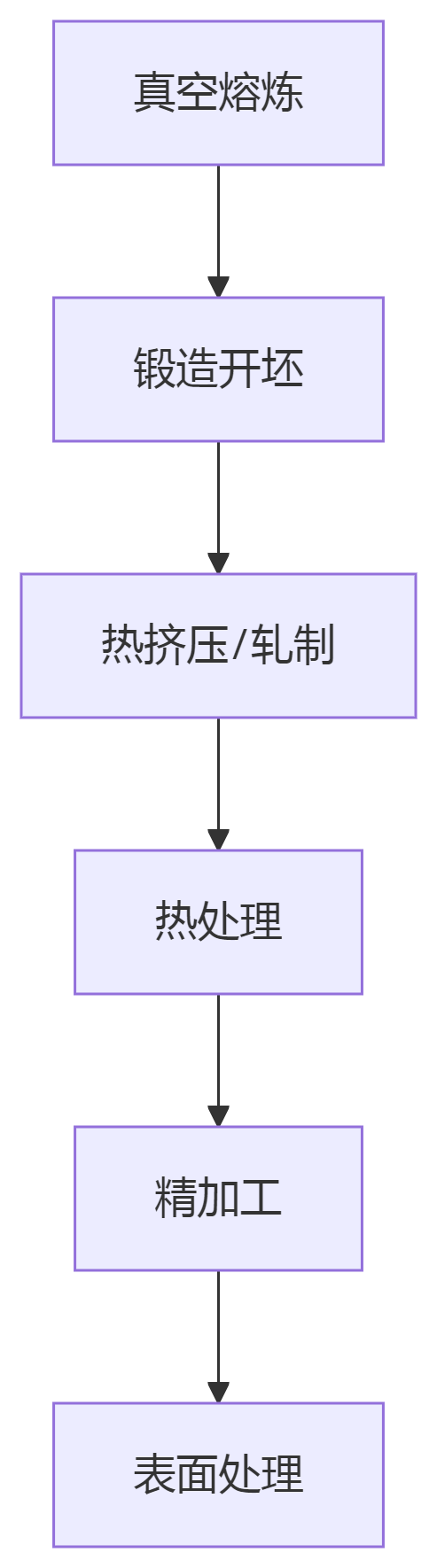

七、制造工艺与流程
钛棒：三次VAR熔炼 → β相区模锻 → 固溶时效
锆棒：电子束熔炼 → 包覆热轧 → β淬火
镍棒：电渣重熔 → 多道次冷拉 → 保护气氛退火
创新工艺：镍钛合金丝材冷拉拔+闪光电弧退火，弹性模量≤45GPa（接近人骨）。
八、执行标准体系
| 材料 | 核心标准 | 重点要求 |
| 钛棒 | GB/T 2965-2023 (航空) | 氧含量≤0.12%，UT探伤Φ0.8mm缺陷 |
| GB/T 13810-2007 (医疗植入物) | 离子释放量（V≤1ppm） | |
| 锆棒 | ASTM B811 (核级) | 氢化物取向控制 |
| 镍棒 | ASTM B160 (工业纯镍) | 杂质总量≤0.1% |
| 镍钛棒 | GB 24627-2009 (医疗器械) | 镍含量54.5%-57.0%，形状恢复率>95% |
九、核心应用领域与突破案例
航空航天
钛棒：C919机翼梁（TC4，减重30%）、火箭喷管（Ti-1100，耐600℃）
镍棒：发动机涡轮盘（Inconel 718，耐1100℃）
医疗器械
钛棒：人工关节（TC4ELI，翻修率↓70%）
镍钛棒：血管支架（GB 24627）、镍钛-聚髌器（髌骨骨折愈合率100%）
能源与化工
锆棒：核燃料包壳管（Zr-4，抗辐照肿胀）
镍棒：电解槽阳极（Ni201，耐HCl腐蚀）
海洋工程
钛棒：深海探测器耐压壳（TA5，服役深度900m）
锆棒：海水泵轴（耐空蚀）
十、先进制造工艺进展
增材制造：
电子束熔丝沉积（EBF³）钛棒：材料利用率85% → 传统锻造仅15%
镍基合金SLM打印：晶粒度≤20μm，高温强度提升30%
表面强化：
钛棒激光冲击强化（LSP）：残余压应力-800MPa，疲劳寿命↑300%
锆棒微弧氧化：耐蚀性提升5倍
绿色冶金：
电解钛粉重熔：能耗从40→18 kWh/kg（宝钛集团）
十一、国内外产业化对比
| 维度 | 国内水平 | 国际领先水平 | 差距 |
| 钛棒纯净度 | 氧含量≤1200ppm (TC11) | 俄VSMPO ≤800ppm | 熔炼工艺 |
| 镍基合金 | Inconel 625国产化率60% | 美Special Metals 垄断航空级 | 纯净熔炼技术 |
| 记忆合金 | NT-PC髌骨固定器（临床优良率93.5%） | 美Medtronic支架市占率70% | 涂层生物相容性 |
十二、技术挑战与前沿攻关
钛棒：
大规格锻件（Φ>1.5m）组织不均匀 → 开发多向模锻+局部时效
锆棒：
吸氢脆化（>500℃） → 表面ZrN涂层阻氢
镍棒：
高温蠕变（>1000℃） → TiAlN纳米涂层
镍钛合金：
镍离子析出风险 → 微弧氧化TiO₂阻隔层（GB 24627）
十三、趋势展望
高性能化
钛棒：开发Ti-Al-Mo-Zr系（如Ti631），耐氢脆阈值↑50%
镍棒：增韧Ni-Mn-Ga磁致伸缩合金
智能化制造
数字孪生控轧：钛棒晶粒度波动≤1级（宝钢试点）
绿色循环
再生钛棒：2030年航空应用比例≥20%，成本降40%
跨界融合
镍钛-锆复合棒：核反应堆自修复包壳（中广核预研）
结语
钛棒以轻量化+生物相容性主导航空与医疗领域，锆棒凭核性能+耐盐酸成为核能与化工关键材料，镍棒则依靠高温强度+功能特性（记忆/超弹）在能源与医疗中不可替代。未来突破需聚焦三点：
钛棒：攻克Φ>1.5m整体叶盘成形技术，打破美PCC垄断；
锆棒：开发锆合金氢化物取向控制工艺，延长核燃料周期；
镍棒：通过电解镍粉技术（能耗↓60%）推动绿色低成本制造。
