发布日期：2025-12-30 9:25:56
海洋生物污损是指海洋生物在船舶、水下设施、海洋平台以及管路等表面的依附和生长。附着的生物在合适的环境条件下会快速繁殖，形成生物膜或生物垢，导致厚度逐渐增加，进而导致水下结构的排水性能下降、增大水阻、影响热交换效率，甚至导致设备故障。同时，也会增加船舶的燃料消耗、维护成本，以及影响航行安全和设备的正常运行 [1,2]。
抑制海洋生物污损的方法包括物理防污法、仿生防污法、电解金属法和电解海水法等 [3,4]。物理清洁法是在船舶停靠时，对其污损表面进行机械清理和刮除，该方法的优点是操作简单、节省成本，适用于停靠的船体表面清除。仿生防污法，主要是依靠模仿海生物的微纳米结构及释放的物质，来防止海生物的附着 [5]，其最大的优点是环境相容性，但是该技术需要很高的成本，实现规模化生产有很大的困难，粘附性和机械性也时其一大挑战。例如，氟基和硅基防污涂料由于其低表面能而表现出对污垢生物的弱粘附性，对基材的粘附性差，力学性能也较差 [6]。以电解铜铝阳极为例 [7] 电解金属法的原理是将直流电施加到铜合金阳极和铝合金阳极材料上进行电解，生成 Cu 2 O、 Al(OH) 3 [Fe(OH) 3 ][8]。 Cu 2 O具有一定的生物毒性，可以使海生物体内酶和蛋白质失效，从而杀死海生物。 Al(OH) 3 [Fe(OH) 3 ]具有一定的絮凝作用，能够作为 Cu 2 O的载体，从而实现 Cu 2 O的缓慢释放，主要应用于不锈钢海水管路和压载舱等防污部位。电解海水法是一种通过电解海水产生有效氯来消灭附着在船舶上的海洋生物的技术，其原理是在装有海水的电解池中通入电流，使阳极上的 Cl⁻失去电子，生成氯气，阴极产生氢氧根和氢气，阳极产物和阴极产物反应会生成次氯酸。次氯酸有很强的氧化性，当次氯酸的浓度达到一定值时，对海洋污损生物生长起到抑制作用 [9]。该技术主要用于船舶压载舱、船体和管路的防污。而对于无法采用上述方法的局部区域，如海底门格栅，以及不满足外加电源的海水管路等船体部位，希望可以设计出一款无需外加电源，也能为管路内壁提供良好的长效防污作用的材料。
据报道，紫铜在海水条件下，Cu 离子释放速率在 10μg/(cm2.d)，不足以防治海生物 [10]。根据电偶腐蚀加速阳极溶解的特点 [11]，将 Cu 与比 Cu 电位更正的金属材料耦合，加速阳极 Cu 溶解，从而加速 Cu 离子释放。陈云飞等 [12] 将铜合金与自腐蚀电位较正的钛合金组成宏观电偶对，利用电偶腐蚀的特点，加速阳极铜合金的腐蚀，Cu 离子的释放速率可达 160μg/(cm2.d)。宏观的电偶腐蚀，在距离异种金属界面较近的区域受电偶腐蚀作用较大，腐蚀速率较快，在远离界面的区域受电偶腐蚀作用较小，腐蚀速率较慢，最终导致远离金属界面的位置防污性能失效。电偶腐蚀的位置仅作用在连接部位数毫米尺度以内，容易产生局部快速溶穿，影响结构强度。据此问题，Tian 等 [13] 采用等离子喷涂技术制备了 Cu-Ti 复合涂层，由于等离子喷涂技术较高的喷涂温度，使 Cu 颗粒和 Ti 颗粒融化后形成层状分布，形成微米级别的电偶对，作为阳极的 Cu 在涂层表面稳定释放 Cu 离子。同时，特殊的微观结构，使 Cu 离子得到缓释，在 45 d 的浸泡周期中，Cu 离子释放速率稳定在 20μg/(cm2.d)。但是，等离子喷涂技术高温的制备方式可能会产生两种金属的中间相，同时，制备的涂层孔隙率较大，导致涂层力学性能下降、耐磨性降低等。
冷喷涂技术是一种可以在远低于金属熔点的温度和超音速条件下，通过使金属材料发生塑性变形，实现几十微米到几厘米的涂层沉积。在冷喷涂过程中，沉积体内部的结合主要依赖高速颗粒的动能，利用在碰撞时的能量转换在颗粒间产生机械互锁以及局部的治金结合。因此，冷喷涂技术可以避免大多数热输入型涂层制备技术及增材制造技术带来的潜在问题，如残留热应力、颗粒氧化和相变等。基于此工艺特点，冷喷涂技术非常适用于温度敏感或者易于发生氧化及相变的材料的制备，例如非晶材料、纳米材料及 Cu、Al、Ti 等金属材料 [14]。因此，本文采用冷喷涂技术制备了 4 种 Cu-Ti 比例涂层，分别为（质量分数）100% Cu-0% Ti、95% Cu-5% Ti、90% Cu-10% Ti、85% Cu-15% Ti。
Cu 和 Ti 的电位差相对较大，理论上具有较好的电偶腐蚀加速效果。先前已有研究报道过铜合金和钛合金的宏观电偶腐蚀 [12]，宏观连接电偶腐蚀所影响的区域范围非常小，存在局部缩颈溶解问题。针对该问题，本文采用冷喷涂技术，喷涂微米级 TUP2（紫铜）、TA2（纯 Ti）混合粉末，制备 Cu 和 Ti 均为独立相存在的 Cu-Ti 伪合金防污材料，使 Cu 和 Ti 形成微米级的电偶腐蚀，从而实现表面均匀腐蚀。
本文采用冷喷涂技术制备了不同 Ti 含量的 Cu-Ti 伪合金，通过微观结构表征、长期浸泡试验、电化学测试和 Cu 离子释放速率，系统研究 Ti 含量对 Cu-Ti 伪合金微观组织结构、溶解行为、腐蚀动力学及 Cu 离子释放速率的影响。来验证本文 Cu-Ti 伪合金的设计是否真的可以加速 Cu 的溶出速率。
1、实验方法
1.1 粉末原料

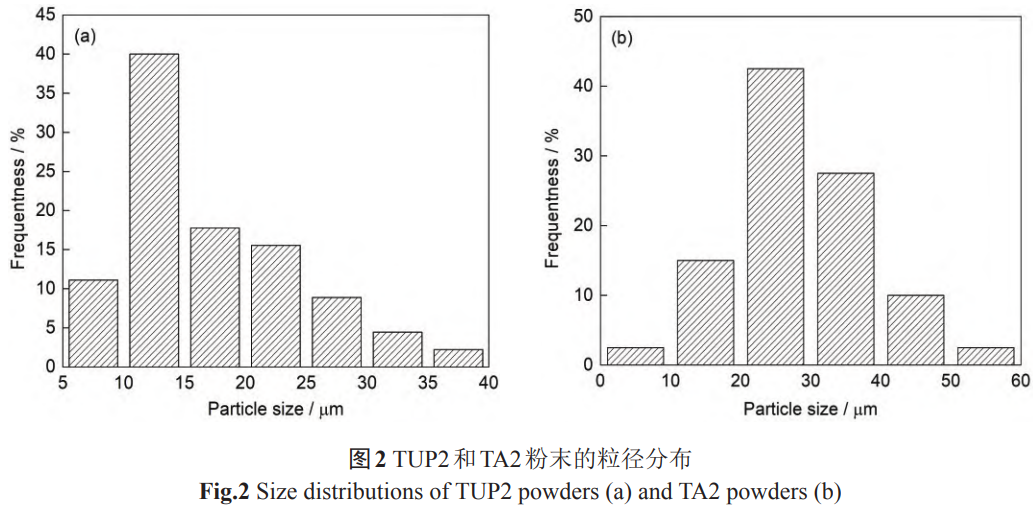

喷涂 Cu-Ti 伪合金的原料粉末为商用的 TUP2 粉末的化学成分（质量分数，%）为：P 0.01，Pb 0.005，Sn 0.002，Ni 0.005，Fe 0.005，Sb 0.002，S 0.005，As 0.002，Cu 余量；TA2（纯 Ti）粉末的化学成分（质量分数，%）为：Fe 0.027，C 0.0063，N 0.0047，H<0.001，O 0.10，Ti 余量。两种粉末的微观形貌如图 1 所示。其中，TUP2 粉末的形状为球形如图 1a，其粒径分布如图 2a，粒径在 5~40 μm 之间，主要集中在 10~25 μm；TA2 粉末形状为不规则颗粒状如图 1b，粒径分布如图 2b，粒径在 5~50 μm 之间，主要集中在 15~45 μm。
1.2 试样制备
设置了 4 个不同 Ti 含量的 Cu-Ti 试样，原料粉末中 Ti 的质量分数分别为 0%、5%、10%、15%。将 TUP2 和 TA2 粉末机械混合均匀后，采用 PCS-1000 冷喷涂设备冷喷涂沉积 Cu-Ti 试样，喷涂载气为空气，喷涂压力 4.5 MPa，喷涂温度 750 ℃，喷涂距离 25 mm，送粉速率 8 kg/h，移动速度 20 mm/s。采用 5083 铝合金作为模板，在喷涂之前，将铝合金表面 200# 砂纸打磨，清理干净。然后在铝合金模板上通过冷喷涂沉积 Cu-Ti 沉积层到 11 mm，在电阻炉中进行热处理，热处理温度为 450 ℃，保温时间 2 h，热处理氛围为空气，之后随炉冷却至室温，用于测试的 Cu-Ti 试样均为喷涂完成后热处理态的试样，从铝基模板上切割而成。
1.3 性能表征
将制备好的试样线切割成 10 mm×10 mm×10 mm 的金属块，用环氧树脂将其封入 PVC 管中，背面用 Cu 导线连接，并用 400~2000# 砂纸逐级进行打磨，并在金相抛光机上进行抛光。采用丙酮、乙醇、去离子水对试样依次进行除油清洗，冷风吹干后备用。
采用 Zeiss Ultra 55 扫描电子显微镜 (SEM) 观察试样表面微观形貌，工作电压设置为 20 kV。并采用 SEM 配备的 JSM-6700 型 X 射线能谱分析仪 (EDS)，对试样分别进行线扫描和面扫描。采用 Axis Ultra DLD 型号 X 射线衍射仪 (XRD) 分析热处理后试样物相组成，Cu Kα，扫描范围 10°~90°，扫描速率 5 (°)/min，测试电压 40 kV。
电化学测试采用 AMETEK Biologic-VMP3 电化学综合测试系统，电解质溶液为青岛海域天然海水，采用三电极体系，Cu-Ti 试样为工作电极，铂片为辅助电极，Ag/AgCl（饱和 KCl）电极为参比电极。实验开始之前，将 Cu-Ti 试样放入海水中浸泡 1 h，使其开路电位达到稳定状态，动电位极化曲线测试扫描范围为相对于开路电位 - 0.4~0.4 V，扫描速率 10 mV/min。
传统电化学测试只能反映出试样表面平均的电化学信息，检测不到位于表面局部的微弱的电化学信号，不能够反映出表面微观的局部的腐蚀机理及过程。扫描振动电极技术 (Scanning vibrating electrode technique, SVET) 是一种利用金属在腐蚀介质中因局部电流引起的离子流动来测量电位差的方法。该技术通过一个振动的探头在被测材料的表面上方的局部液体中移动，从而产生电位差，获取被测材料表面的电位分布。再利用欧姆定律的衍生如下公式，可以得出测试表面电偶对的电流密度分布 [15,16]。
其中，I 是离子电流密度 (A/m2)；σ 是溶液介质电导率 (S/m)；天然海水数值为 4 S/m；ΔV 是表面电势差 (V)；A 是振幅强度 (m)；数值设置为 30 μm。
微区电化学测试在 VersaScan 扫描系统上进行，原位测量局部腐蚀的发生，SVET 测试时间点分别为刚浸入海水和浸泡 24 h，电解质溶液为青岛海域天然海水。将试样切割成 10 mm×10 mm×10 mm 的正方体块，采用环氧树脂对涂层进行封样处理，并对其进行打磨抛光，分别在 0、1、6、24、48 h 进行 2 mm×2 mm 的面扫描原位测试，获取测试区域的电位及电流分布，观察 Cu 和 Ti 在天然海水中的微电偶腐蚀行为。使用直径为 10 μm 的 Pt 探针，以振幅 30 μm，频率 80 Hz，在试样表面 2 mm×2 mm 的面积范围内进行原位面扫描，扫描探针在距离试样表面 50 μm 处，探针扫描速率为 100 μm/s。
将密封好的留有 1cm 2的 Cu-Ti 试样浸泡在盛有 1000 mL 天然海水的储存槽中，试样的浸泡周期为 1、3、7、14、21 和 30 d。到达指定周期后，取出试样放入盛有 500 mL 天然海水的渗出槽中渗出 24 h，期间搅拌 2 h 模拟海水流动。取出一定的渗出液，采用 ICP720-ES 型号电感耦合等离子发射光谱测量溶液中 Cu 离子浓度，根据式 (2) 换算 Cu-Ti 试样表面的 Cu 离子释放速率。
其中， R x 为 Cu 离子第 x 天释放速率， μg/(cm2.d)； C x 为第 x 天渗出槽溶液 Cu 离子浓度，μg/mL；V 为渗出槽溶液体积，mL；S 为试样工作面积， cm 2；t 为渗出测试时间，d。
2、结果与讨论
2.1 试样的微观组织与形貌

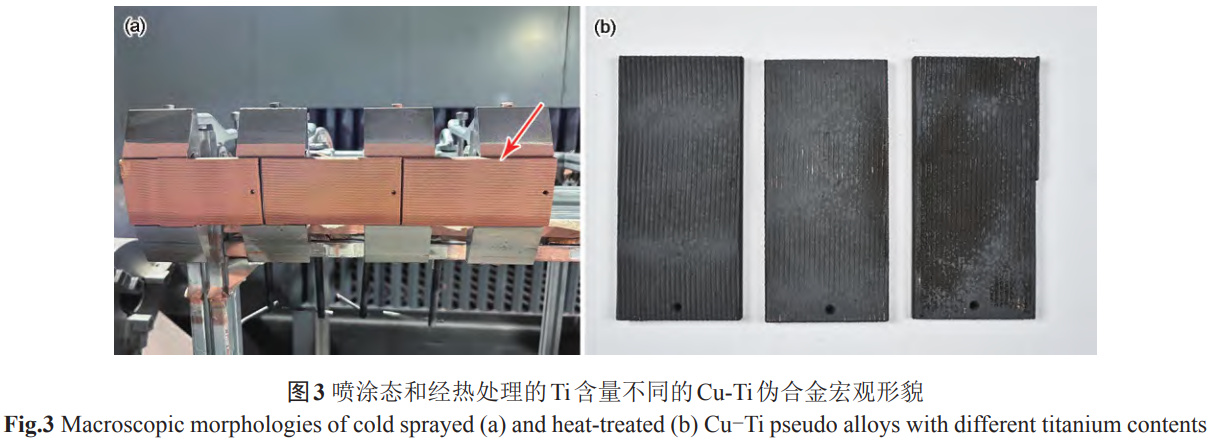

图 3a 为冷喷涂 Cu-Ti 防污材料喷涂态的外观形貌。从图中可以看出，Cu-Ti 试样表面呈红色，可以认为喷涂沉积过程中试样的氧化程度非常低，由于喷涂搭接的原因，表面呈一条一条高低起伏状。图 3b 为热处理后试样的宏观形貌，热处理后的 Cu-Ti 试样呈黑色，在热处理过程中，试样被氧化，表面形成氧化铜，试样表面变成黑色。红色标识处为试样。图 3a 和 b 中试样从左到右依次为 Cu-5% Ti、Cu-10% Ti、Cu-15% Ti，3 种试样分别计为 Cu-5Ti、Cu-10Ti 和 Cu-15Ti。

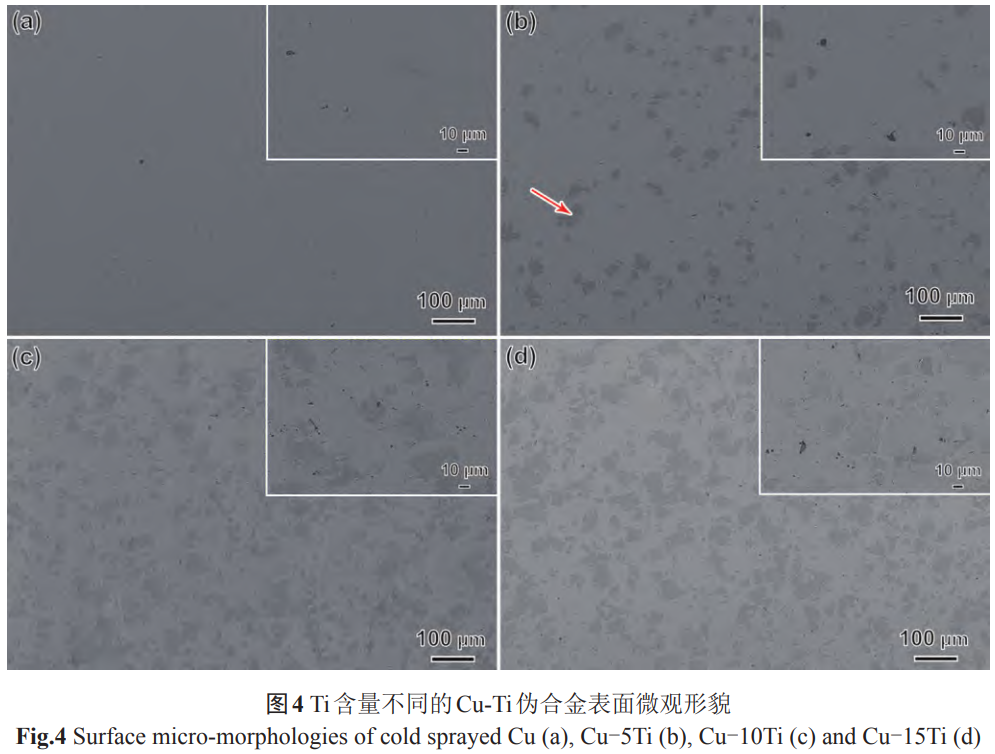

图 4 为不同 Cu-Ti 防污材料的微观形貌。图 4a~d 分别为 4 种试样分别称为 Cu、Cu-5Ti、Cu-10Ti、Cu-15Ti 4 种试样抛光后的表面微观形貌，可以观察到 Cu 和 Ti 均以独立的相存在，其中浅灰色分布的是 Cu，红色箭头指的深灰色部分是 Ti，并且试样表面 Ti 含量随着粉末中 Ti 含量的增加明显增加。图 4a~d 分别在其右上角黄色曲线框内给出了局部放大图，可以观察到有孔隙率的存在。

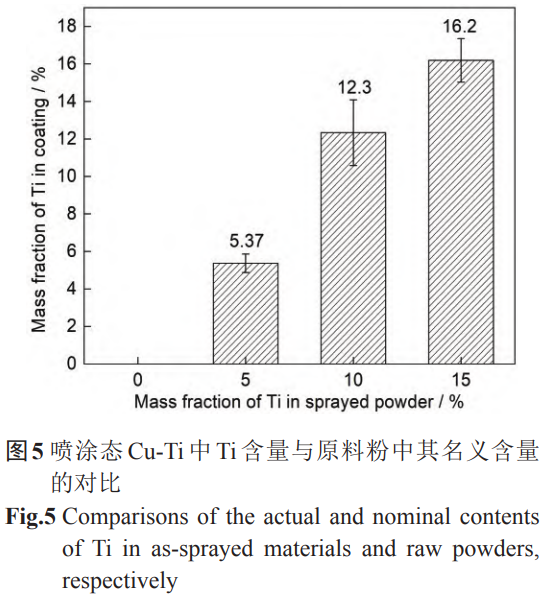

为了获取试样中真实 Cu、Ti 含量与原始喷涂粉末含量的关系，采用 Image J 图像处理软件对拍摄的 10 张不同位置的扫描电镜图片进行 Ti 相含量统计，以获得其平均值。其结果如图 5 所示，表明实际试样中的 Ti 与原始喷涂粉末中的含量相当，波动相对较少，原始粉末加入 Ti 的含量分别为 0%、5%、10%、15%，实际试样中 Ti 相含量分别为 0%、(5.37±0.464)%、(12.3±1.65)%、(16.2±1.09)%。原始粉末的 Ti 含量与实际喷涂试样中的 Ti 含量相当，表明喷涂粉末有较高的沉积效率，沉积效率除了与选择合适的喷涂压力和喷涂温度有关 [17,18] 外，也与喷涂粉末的粒径有关。冷喷涂中原料粉末的速度分析表明，对于典型的冷喷涂颗粒尺寸（韧性材料为 10~45 μm），较小的颗粒比较大的颗粒以更快的速度移动 [19]，这意味着小颗粒可以很容易地达到给定材料的临界速度。杨景文等 [20] 也表明，随着粒径增加，粉末速度会显著下降，影响粉末沉积效率，因此要求粒度尽量小，一般不大于 50 μm。上文粒径分布图所示，Cu 粉末粒径统计 Gauss 分布的期望值为 13.32，Ti 粉末粒径统计 Gauss 分布的期望值为 27.35，Cu、Ti 的粉末粒径均小于 45 μm。因此，Cu、Ti 粉末均有较高的沉积效率。

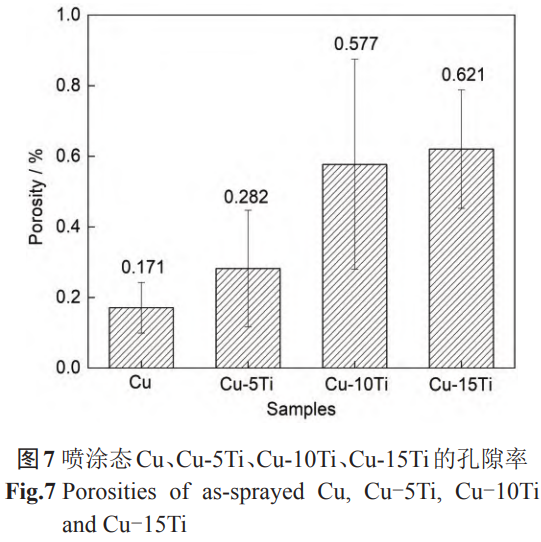

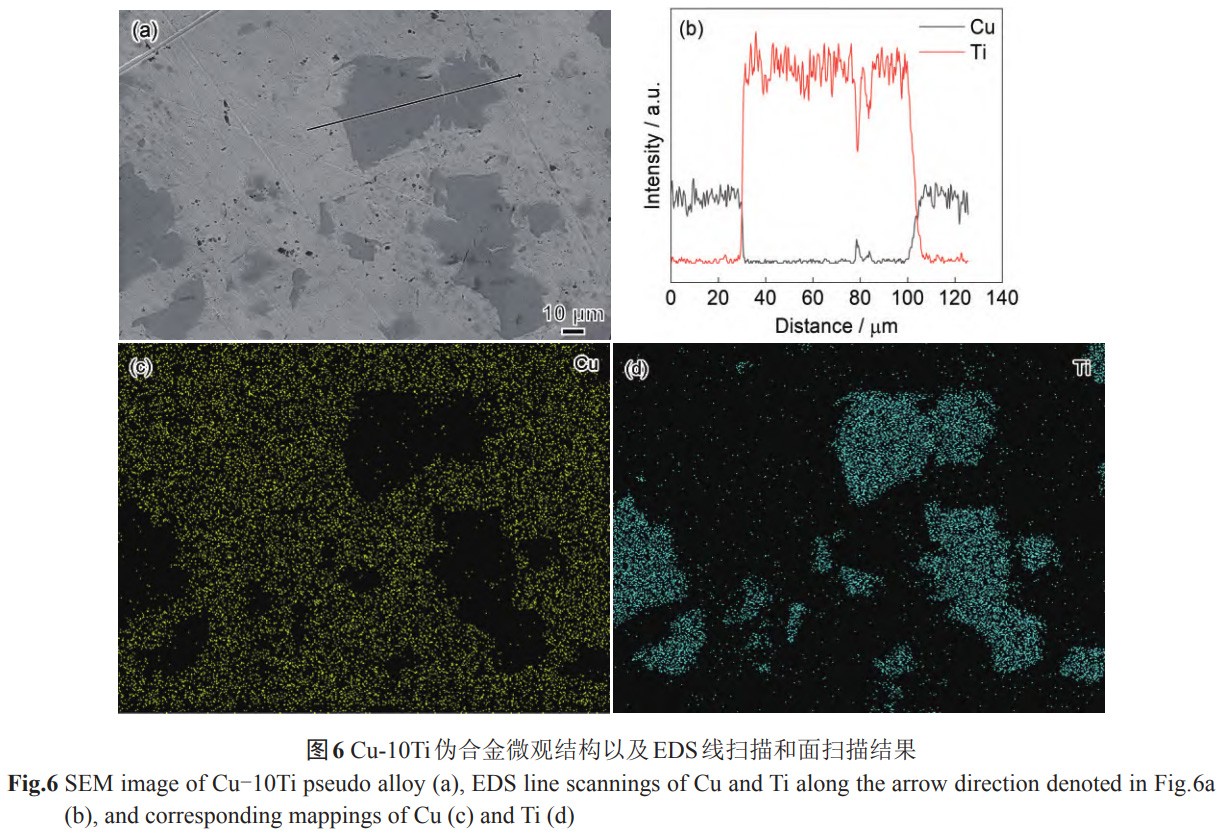

图 6 为 Cu-10Ti 试样 EDS 线扫结果。可知，图中亮浅灰分布的是 Cu，深灰色分布的是 Ti，EDS 面扫描结果同样显示，试样中 Cu、Ti 的分布情况。对试样进行抛光后，采用 SEM 拍摄试样微观形貌，通过 Image J 软件对试样的 SEM 图像分析其孔隙率，如图 7 为 Cu、Cu-5Ti、Cu-10Ti、Cu-15Ti 4 种试样孔隙率，分别为 0.171%、0.282%、0.577%、0.621%。随着 Ti 含量的增加，试样的孔隙率越来越大，图 4a~d 其右上角黄色曲线框的局部放大图同样可以看出孔隙率的变化。其原因做出如下解释，在微观形貌图中，可以看到喷涂过程中没有发生 Ti 颗粒团聚现象，Ti 颗粒均是独立存在于 Cu 基体当中，Ti 颗粒自身不存在孔隙，孔隙均存在于 Cu 与 Cu 颗粒之间及 Cu 与 Ti 颗粒之间，因此随着 Ti 含量的增多，孔隙逐渐增大。同时，钛合金表面容易氧化，粒子的冲击能有一部分用于使表面氧化膜破碎，分配给变形的能量降低。因此，在相同的喷涂参数下，TA2 颗粒较 TUP2 颗粒的塑性变形程度更小，TA2 颗粒不能充分挤压到孔隙中，从而增大颗粒间的孔隙率 [21]。总体来讲，冷喷涂技术制备的试样是非常致密的。

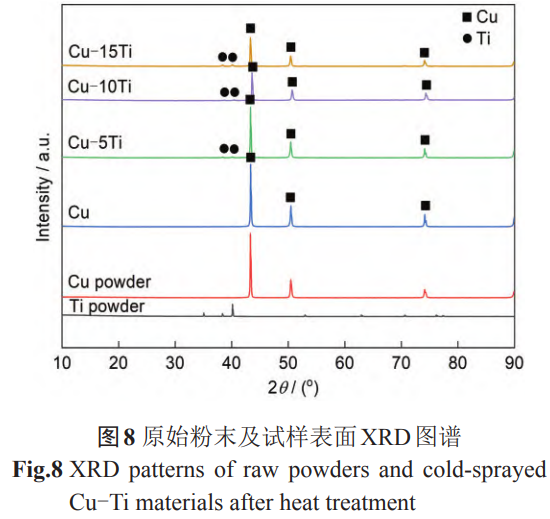

热处理后的试样表面被氧化为黑色 CuO，经打磨抛光之后，露出具有金属光泽的红橙色试样表面，这是因为试样孔隙率极低，试样内部并没有发生氧化。图 8 为抛光后试样表面的 XRD 分析结果，由测试结果与标准 PDF 卡片对比，Cu 的衍射峰可以被索引为 Cu 标准卡片的 (111)、(200)、(220) 晶面，Ti 的衍射峰可以被索引为 Ti 标准卡片的 (100)、(002)、(101)、(102)、(103)、(112)、(201) 晶面。粉末和涂层在不同衍射角度下的峰值几乎重叠，和粉末相比，没有发生相结构的变化，也没有原料氧化物峰的出现。表明热处理后试样内部没有发生氧化，冷喷涂试样由纯 Cu 和纯 Ti 构成，Cu 和 Ti 颗粒可以更好的形成电偶对，也证明了冷喷涂适用于 Cu、Ti 氧敏感材料的沉积 [14]。
2.2 腐蚀行为分析

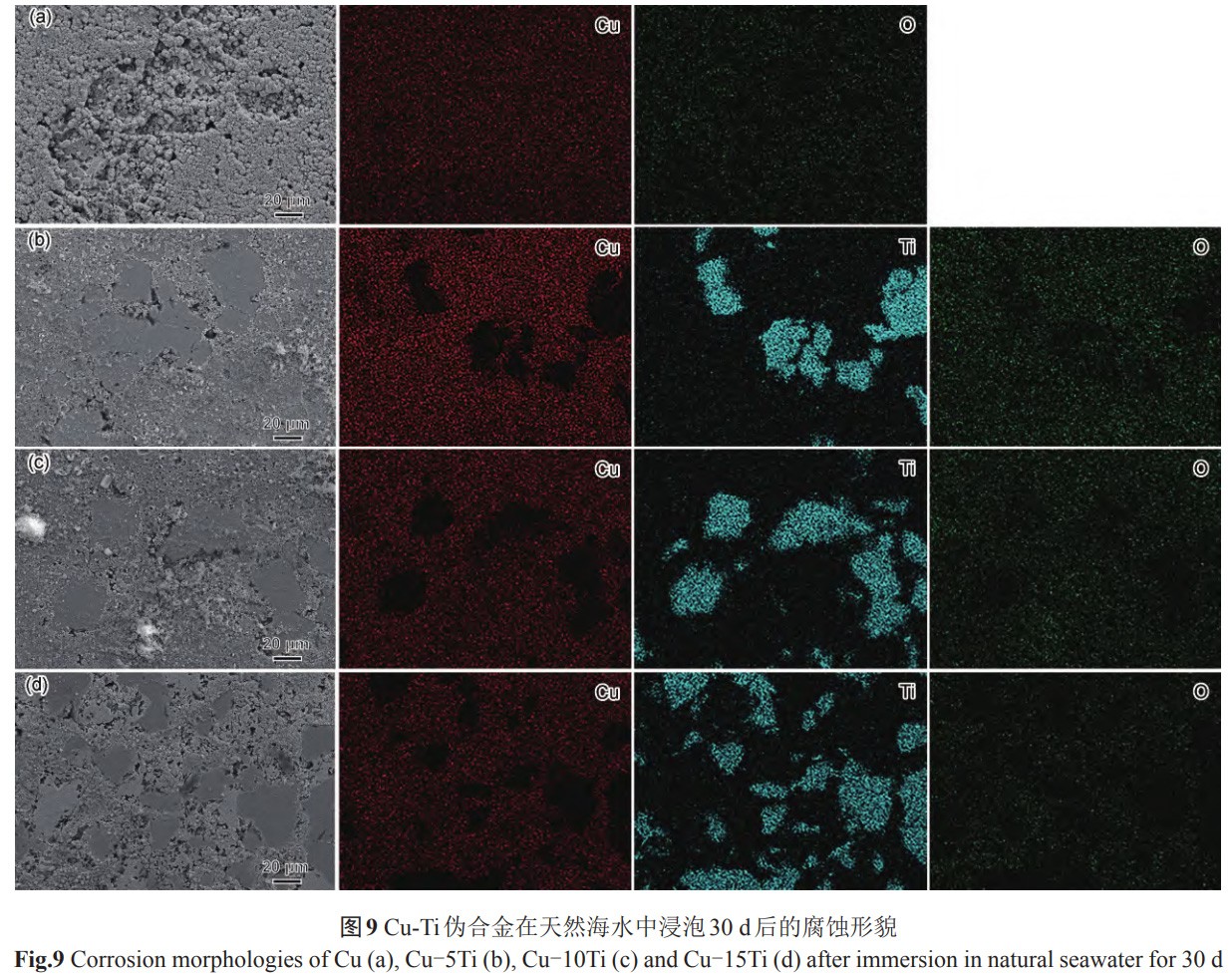

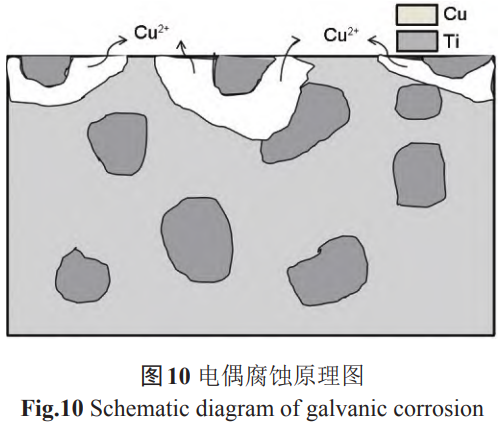

图 9 为不同 Ti 含量试样在天然海水中浸泡 30 d 后的腐蚀形貌图及 EDS 面扫描结果。由图可知，经过 30 d 的浸泡之后，试样表面上 Cu 粒子的位置附着有极少量腐蚀产物，Ti 粒子表面没有观察到明显腐蚀产物，溶解相均为 Cu 粒子，Cu-Ti 分界线也变得模糊，进一步表明由于异种金属 Cu 和 Ti 之间的电位差，组成微电偶对，由于 Cu 和 Ti 的偶合作用，加速 Cu 的腐蚀。在浸泡过程中，Ti 颗粒周围的 Cu 消耗殆尽时，Ti 颗粒会脱落，露出新鲜表面，同时也会失去该颗粒的加速作用。根据腐蚀微观形貌图，随着 Ti 含量的增加，除了 Ti 颗粒表面没有腐蚀产物外，Ti 颗粒附近 Cu 表面的腐蚀产物也不如纯 Cu 材料表面的致密完整，直观的观察可以发现腐蚀产物的厚度随着 Ti 的增加也有减薄趋势。同时，也可以看出随着 Ti 含量的增加，试样表面腐蚀痕迹越来越严重，表明 Ti 颗粒的加速效果越明显。根据 EDS 面扫描结果，可以预测腐蚀产物可能是 Cu 的氧化物。其电偶腐蚀原理如图 10 所示。
试样表面在海水中发生的阳极反应为 [22]：
试样表面在海水中发生的阴极反应为：

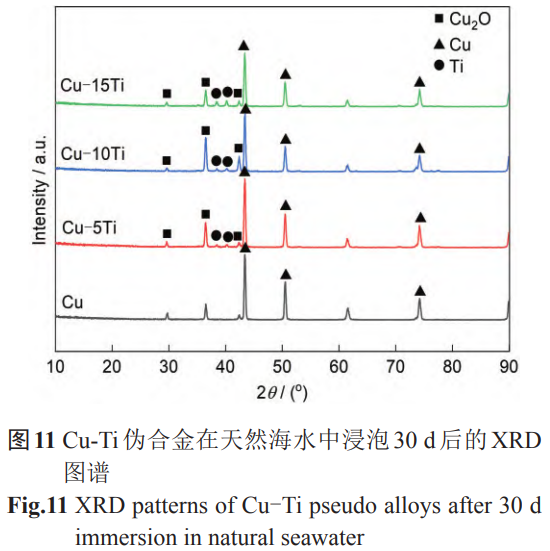

对长时浸泡后试样表面的腐蚀产物进行 XRD 测试，分析确定其物相组成。图 11 为将 4 个组分的试样经过 30 d 浸泡之后，表面腐蚀产物的物相分析结果，将测试谱图与标准 PDF 卡片对比，只有 Cu、Ti 以及 Cu 的络合物的衍射峰，未检测到 Ti 的化合物，腐蚀产物主要为 Cu 2 O[23]。Wang 等 [24] 对 Cu-X 复合涂层在天然海水条件下的腐蚀产物进行 XRD、XPS 测试的分析结果，同样表明微阳极 Cu 的腐蚀产物主要为 Cu 2 O。腐蚀过程中 Cu 和 Ti 形成电偶对，Cu 作为阳极被腐蚀，有腐蚀产物生成，Ti 作为阴极，表面无腐蚀迹象。随着腐蚀的进行，Cu 不断被消耗至一定程度之后，Ti 的底部被掏空，从而从表面脱落，露出新的表面，重复上述过程，从而达到 Cu 离子的不断释放。
2.3 腐蚀电化学行为
开路电位是电化学性能中的一个重要参数，可反映试样在天然海水中的电化学状态。TUP2 紫铜试样在静态海水中的开路电位一般在 - 200 mV 左右，而 TA2 合金在静态海水中的开路电位一般在 33 mV 左右 [10,25]。防污试样由 TUP2 和 TA2 混合组成，由于 TA2 电位较 TUP2 电位更正，因此试样的开路电位是 TUP2 和 TA2 的混合电位，Ti 含量从 0% 增加到 15%，初始的开路电位也逐步升高（图 12）。在 30 d 的浸泡后，Cu 试样的开路电位由 - 193 mV 增加到 - 165 mV，Cu-5Ti 试样的开路电位由 - 186 mV 增加到 - 92.2 mV，Cu-10Ti 试样的开路电位由 - 185 mV 增加到 - 62.7 mV，Cu-15Ti 试样的开路电位由 - 183 mV 增加到 - 56.2 mV。4 种试样在经过 30 d 的海水浸泡后，开路电位出现不同程度的增加。开路电位的变化表示试样表面腐蚀产物膜的生成，浸泡后期，由于腐蚀产物膜的生成和破坏达到动态平衡，开路电位达到稳定状态。试样表面存在微电偶效应时，试样的开路电位为所有微电偶效应的综合反映。在热力学上，腐蚀电位代表试样腐蚀和溶解的倾向，开路电位越正，溶解腐蚀倾向越小，可知，随着 Ti 含量的增加，腐蚀倾向减小。但是在本材料体系中，被腐蚀的为 TUP2，被保护的为 TA2，两者互相极化（图 12），TUP2 的电位偏离其自腐蚀电位越远，离 TA2 越近，则 TUP2 的腐蚀速率越大，反之亦然。从电位随 Ti 含量的增加而变正可以认为，TUP2 的腐蚀会因为被极化的更正而被加速。
2.4 微区电化学腐蚀行为

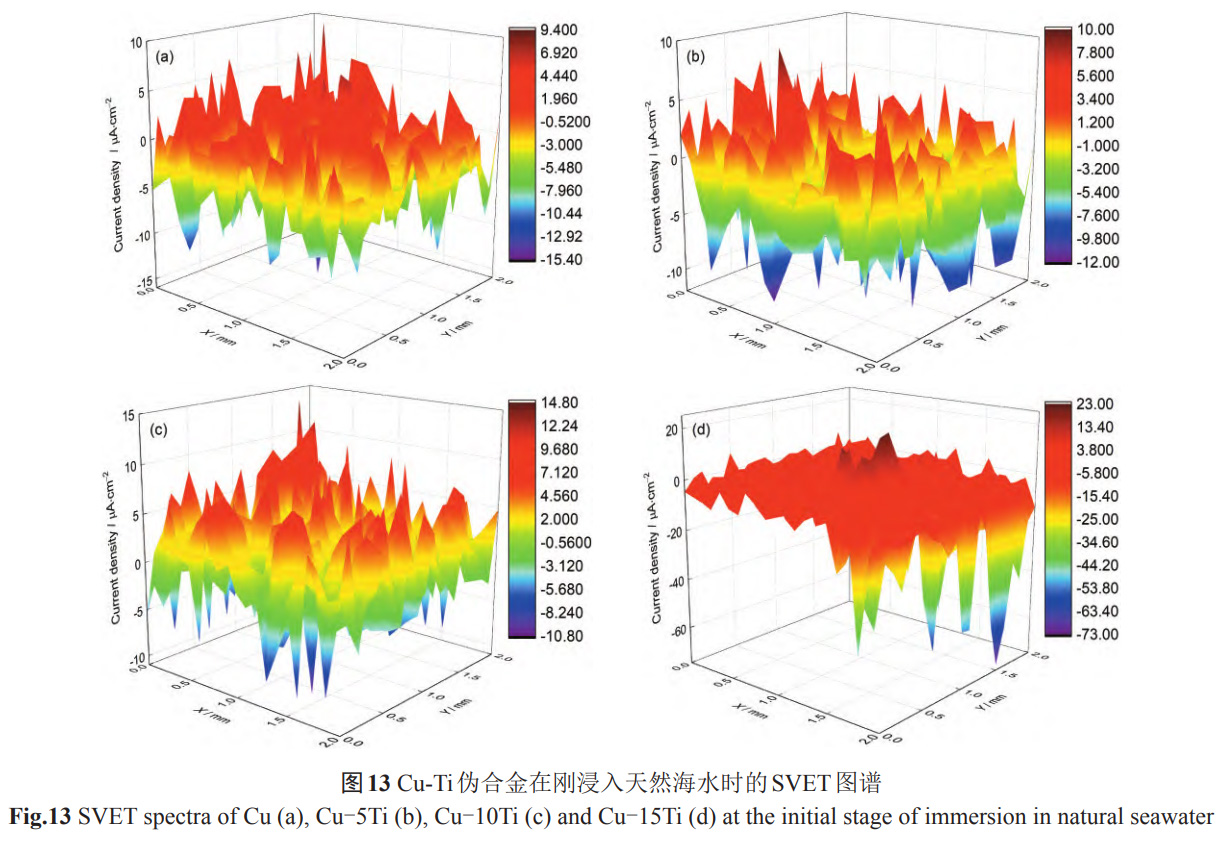

图 13 为 4 种试样刚浸入海水时的电流密度分布图，图中波峰为阳极 Cu，波谷为阴极 Ti [26]，进一步表明由于异种金属 Cu 和 Ti 之间的电位差，组成微电偶对，形成微原电池，4 种试样表面随机分布着微阳极和微阴极。试样表面电流密度越大，表明其腐蚀速率越快，通过三维视图的可以看到，在刚浸入海水时，Cu、Cu-5Ti、Cu-10Ti、Cu-15Ti 的最大腐蚀电流密度依次是 9.40、10.0、14.8、23.0 μA/cm²，Cu-15Ti 试样的电流密度最大，不含 Ti 的纯 Cu 试样电流密度最小，并且随着 Ti 含量的增加电流密度逐渐增大。表明添加 Ti 粒子后，试样腐蚀速率增加。

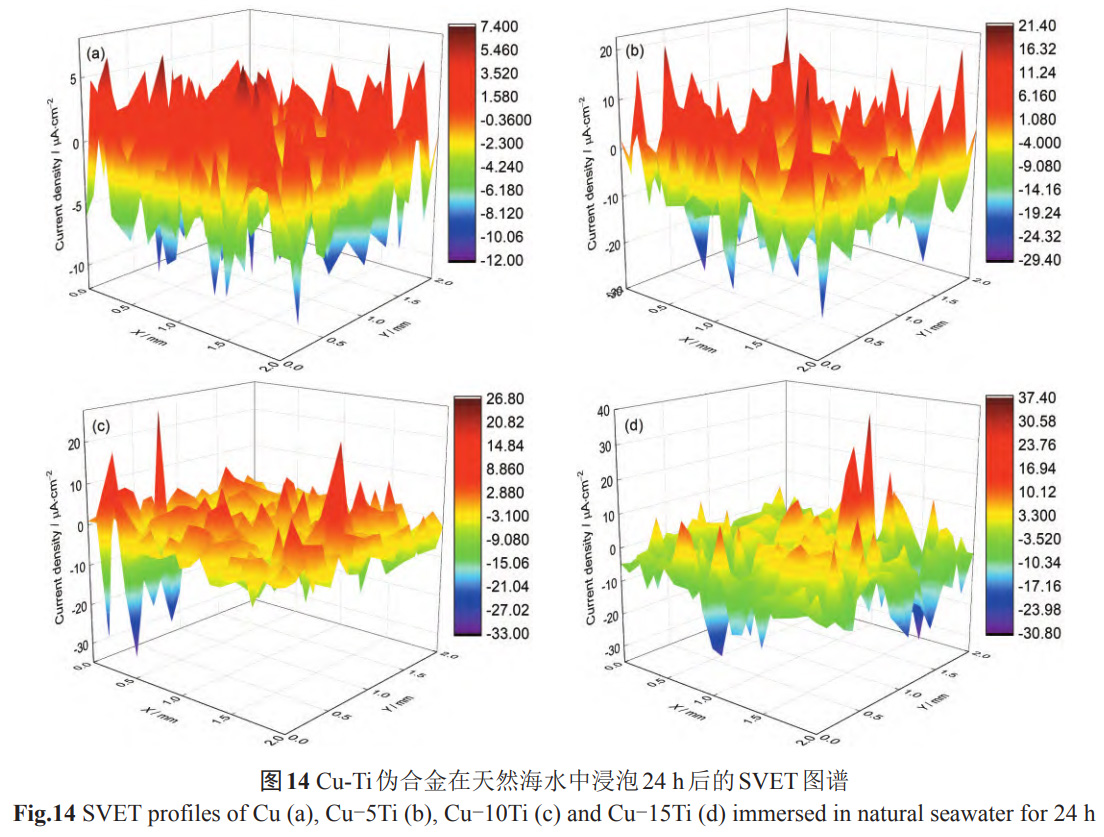

图 14 为试样在海水浸泡 24 h 后的电流密度分布，试样的电流密度增大，此时 Cu-15Ti 试样的腐蚀电流密度为 37.4 μA/cm²，腐蚀速率依旧是最快的。其腐蚀机理是在添加 15% Ti 的试样中，Cu 和 Ti 粒子形成了更多的微电偶对，微电偶电池会加速 Cu 粒子的溶解，加速腐蚀的发生。
2.5 Cu 离子溶出速率测试
由于极化曲线测试的是瞬时的腐蚀速率，即 Cu 离子释放速率，而不是稳定的腐蚀速率，因此不能根据腐蚀电流密度来判断试样 Cu 离子溶出速率的大小。因此可采取定期取出试样，通过渗出 Cu 离子来比较其溶出速率。
图 15 为 4 种试样 30 d Cu 离子溶出速率图，可以看出，4 种试样始终保持高效的 Cu 离子溶出。Cu 试样的 Cu 离子溶出速率在第 1 d 时可达到 160μg/(cm2.d)，3~30 d 稳定在 140μg/(cm2.d)左右。Cu-5Ti、Cu-10Ti 试样的 Cu 离子溶出速率在 1~14 d 保持在 150μg/(cm2.d)左右，21 d 后 Cu 离子溶出速率提高，并保持在 190μg/(cm2.d)左右。Cu-15Ti 试样 1~14 d Cu 离子溶出速率在 160μg/(cm2.d)左右，21 d 后 Cu 离子溶出速率提高，并保持在 280μg/(cm2.d)。添加 Ti 含量试样的 Cu 离子溶出速率均远大于 Cu 试样，表明 Cu 和 Ti 形成了微电偶对，具有很好的加速腐蚀效果。3 种含 Ti 试样的 Cu 离子溶出速率均有不同程度的增大。陈云飞等 [12] 研究的 Cu-Ti 宏观电偶对 Cu 离子溶出速率在 180μg/(cm2.d)，并且远离界面的部分腐蚀速率甚至更小。而本文通过冷喷涂技术制备的 Cu-Ti 伪合金，不仅可以实现均匀腐蚀，而且 Cu 离子溶出速率高达 280μg/(cm2.d)。Cu-15Ti 为 4 种试样中的 Cu 离子溶出速率最快的，因为 Cu 粒子和 Ti 粒子形成了更多的电偶对，表明添加 Ti 含量可以加速 Cu 阳极的溶解，加速 Cu 离子释放。Cu 离子对海洋生物具有很好的抑制作用，因此 Cu 离子释放速率越高，对生物的抑制作用越好，防污效果越好 [27,28]。在海水管路这种特殊的环境中，Cu 离子的溶出速率越高，对管路的有效作用长度就越长，因此，Cu-15Ti 试样的防污效果是最好的。
影响材料腐蚀速率主要有两个因素，一是单个微原电池的溶解速率，二是微原电池的数量 [29]。单个微原电池的溶解速率与电位差、阴阳面积比、材料自身特性、海水溶解氧、pH 等因素有关 [30]。因为这 4 种涂层在相同的喷涂参数条件下制备，所处相同的实验条件，因此其溶解速率可以只考虑由 Ti 含量不同引起的阴阳面积比的不同。在电偶腐蚀中，阴极面积与阳极面积的比值越大，即 “小阳极，大阴极”，阳极表面的腐蚀电流密度就越大，腐蚀倾向越大，随着 Ti 含量的增加，腐蚀倾向降低。然而随着 Ti 含量的增加，单位面积的 Cu、Ti 电偶对相应增多，微原电池增多。随着涂层中 Ti 含量的增多，单个微原电池的溶解速率与微原电池的数量具有相反的影响规律，在两者因素的共同作用下反应 Cu 粒子的溶解速率。由微区电化学测试和 Cu 离子溶出速率结果可知，微原电池数量的影响因素占主导地位，涂层随着 Ti 含量增加，腐蚀速率加快。
添加 Ti 含量为 5%、10%、15% 时，试样的腐蚀速率和 Cu 离子溶出速率随着 Ti 含量的增大而增大。如果继续增加 Ti 含量，在喷涂技术上存在一定困难，钛合金在冷喷涂过程中，由于表面氧化膜的原因（冷喷涂依靠粒子高速动能撞击变形形成涂层，表面氧化膜会消耗大量能量导致变形不充分，从而孔隙率极高），很难获得力学性能良好的沉积层，在设计试验的时候没考虑再往上增加 Ti 的含量。理论上，继续增加 Ti 含量，随着 Cu 的有效面积降低，会出现增加变缓甚至降低的现象。
3、结论
(1) 冷喷涂技术制备的不同 Cu、Ti 含量的阳极试样，结构致密，孔隙率低，Cu、Cu-5Ti、Cu-10Ti、Cu-15Ti 4 种试样的孔隙率分别为 0.171%、0.282%、0.577%、0.621%，随着 Ti 含量的增加，孔隙率越来越大。
(2) 随着 Ti 含量从 0% 增加到 15%，Cu 和 Ti 可以形成更多的微电偶对，试样腐蚀速率加快，Cu 离子释放速率上升，从未添加 Ti 含量的 170μg/(cm2.d)，增大到添加 15% Ti 含量的 280μg/(cm2.d)，Ti 含量的添加显著加速了腐蚀速率和 Cu 离子释放速率。
(3) 微区电化学测试结果表明，试样的溶解速率随着 Cu-Ti 伪合金材料中 Ti 含量的增加而增加。微电偶电池的数量比单个微电池的溶解速率在决定涂层中 Cu 的总溶解速率及 Cu 离子释放速率方面起到更显著的影响。
参考文献
[1] Li S, Feng K, Li J Y, et al. Marine antifouling strategies: emerging opportunities for seawater resource utilization [J]. Chem. Eng. J., 2024, 486: 149859.
[2] Rubio D, Casanueva J F, Nebot E. Assessment of the antifouling effect of five different treatment strategies on a seawater cooling system [J]. Appl. Therm. Eng., 2015, 85: 124.
[3] Kumar A, Al-Jumaili A, Bazaka O, et al. Functional nanomaterials, synergisms, and biomimicry for environmentally benign marine antifouling technology [J]. Mater. Horiz., 2021, 8: 3201.
[4] Cao S, Wang J D, Chen H S, et al. Progress of marine biofouling and antifouling technologies [J]. Chin. Sci. Bull., 2011, 56: 598.
[5] Jin H C, Tian L M, Bing W, et al. Bioinspired marine antifouling coatings: status, prospects, and future [J]. Prog. Mater. Sci., 2022, 124: 100889.
[6] Han X, Wu J H, Zhang X H, et al. The progress on antifouling organic coating: From biocide to biomimetic surface [J]. J. Mater. Sci. Technol., 2021, 61: 46.
[7] 罗维华，王海涛，于林等. Zn 含量对 Al-Zn-In-Mg 牺牲阳极电化学性能的影响 [J]. 中国腐蚀与防护学报，2023, 43: 1071.
[8] 段继周，刘超，刘会莲等。海洋水下设施生物污损及其控制技术研究进展 [J]. 海洋科学，2020, 44 (8): 162.
[9] 陈佼骄。电解海水防污系统中有效氯的研究 [D]. 青岛：中国海洋大学，2006.
[10] 陈云飞，李争显，王浩楠等. T2 紫铜在静态人造海水中的腐蚀行为 [J]. 材料保护，2018, 51 (2): 14.
[11] 庞洁，刘相局，刘娜珍等. T2 铜合金和 Q235 钢在模拟北山地下水环境中的电偶腐蚀行为研究 [J]. 中国腐蚀与防护学报，2024, 44: 1435.
[12] 陈云飞，李争显，刘林涛等. T2/TC4 在静态人造海水中的电偶腐蚀行为 [J]. 稀有金属材料与工程，2019, 48: 1161.
[13] Tian J, Xu K, Hu J H, et al. Durable self-polishing antifouling Cu-Ti coating by a micron-scale Cu/Ti laminated microstructure design [J]. J. Mater. Sci. Technol., 2021, 79: 62.
[14] 李文亚，曹聪聪，杨夏炜等。冷喷涂复合加工制造技术及其应用 [J]. 材料工程，2019, 47 (11): 53.
[15] 李天瑞，李鑫，刘畅等。微区扫描电化学测试技术原理及其应用进展 [J]. 当代化工研究，2024, (8): 14.
[16] Milagre M X, Donatus U, Mogili N V, et al. Galvanic and asymmetry effects on the local electrochemical behavior of the 2098-T351 alloy welded by friction stir welding [J]. J. Mater. Sci. Technol., 2020, 45: 162.
[17] 吴应东，卢静，孙澄川等。冷喷涂增材制造技术应用研究进展 [J]. 表面技术，2024, 53 (16): 19.
[18] Huang G S, Wang H R, Li X B, et al. Deposition efficiency of low pressure cold sprayed aluminum coating [J]. Mater. Manuf. Process., 2018, 33: 1100.
[19] Goldbaum D, Shockley J M, Chromik R R, et al. The effect of deposition conditions on adhesion strength of Ti and Ti6Al4V cold spray splats [J]. J. Therm. Spray Technol., 2012, 21: 288.
[20] 杨景文，李文亚，邢词皓等。冷喷涂铜涂层研究进展 [J]. 材料保护，2022, 55 (1): 58.
[21] 孙永江，张金玲，翟海民等. Zn-Al 冷喷涂复合涂层耐 3.5wt.% NaCl 溶液腐蚀行为 [J]. 兰州理工大学学报，2023, 49 (2): 17.
[22] Zeng Y H, Yang F F, Chen Z N, et al. Enhancing mechanical properties and corrosion resistance of nickel-aluminum bronze via hot rolling process [J]. J. Mater. Sci. Technol., 2021, 61: 186.
[23] 高义斌，杜晓刚，王启伟等。铜在电网接地工况下的腐蚀行为研究 [J]. 中国腐蚀与防护学报，2023, 43: 435.
[24] Wang K, Xu K W, Tian J J, et al. Tailoring the micro-galvanic dissolution behavior and antifouling performance through laminated-structured Cu-X composite coating [J]. J. Therm. Spray Technol., 2021, 30: 1566.
[25] 李志强，胡靖元，邱胜闻等。工业纯钛 TA2、镍铝青铜 BAl7-7-2-2 与船用钢 921A 电偶腐蚀行为分析 [J]. 材料开发与应用，2018, 33 (6): 46.
[26] 张心宇，王立达，孙文等。纯铁的腐蚀产物对纯铁腐蚀行为的影响及其机理研究 [J]. 材料保护，2021, 54 (7): 30.
[27] 丁锐，李相波，王佳等。冷喷涂 Cu-Cu₂O 涂层防污性能研究 [J]. 涂料工业，2013, 43 (9): 1.
[28] Elmas S, Skipper K, Salehifar N, et al. Cyclic copper uptake and release from natural seawater-a fully sustainable antifouling technique to prevent marine growth [J]. Environ. Sci. Technol., 2021, 55: 757.
[29] Tian J J, Wang K, Xu K W, et al. Effect of coating composition on the micro-galvanic dissolution behavior and antifouling performance of plasma-sprayed laminated-structured Cu-Ti composite coating [J]. Surf. Coat. Technol., 2021, 410: 126963.
[30] 滕琳，陈旭。海洋环境中金属电偶腐蚀研究进展 [J]. 中国腐蚀与防护学报，2022, 42: 531.
（注，原文标题：冷喷涂Cu-Ti伪合金防污材料的腐蚀行为）
