引言
随着科技的发展及人们对生活质量要求的日益提高，对轻质、高强材料的需求愈发迫切。钛合金因其具有比强度高 [1-2]、低弹性模量 [3]、低密度 [4-5] 及良好的耐蚀性 [6] 等特性，在航空航天 [7-8]、石油工业 [9] 和船舶 [10] 等领域应用愈发广泛，受到行业高度青睐。
某型航空发动机整流器作为航空发动机关键组成部件，其材料选用TC1钛合金，核心功能为实现气流的调控，要求焊接接头需具备较高强度，且能承受大的交变应力作用而不产生裂纹等缺陷的能力，因此对焊接质量要求很高；此外鉴于该整流器具有复杂的薄壁结构，传统氩弧焊、激光焊等方法容易引发难以控制的焊接变形，导致零件尺寸精度无法满足设计要求，最终影响发动机的工作性能。
经综合考量TC1钛合金的焊接特性及整流器结构，在现有技术条件下，真空钎焊整流器是最合适的焊接方法。但目前对于TC1钛合金真空钎焊方面的研究相对较少，为此，本课题通过对TC1钛合金真空钎焊工艺及其性能进行探索，为整流器的真空钎焊奠定了科研基础。
1、试验条件
1.1 试验用基材
所选用的基材为TC1钛合金，其成分见表 1。
表 1TC1钛合金化学成分 (质量分数) 单位:%
| 元素 | Al | Mn | Ti | Fe | C | N | H | O |
| 占比 | 1.76 | 1.67 | 其余 | <0.1 | 0.022 | 0.0093 | 0.0022 | 0.078 |
1.2 试验用钎料
本次试验选用与其成分相近的 Ag-Cu-Ti、Ti-Zr-Cu-Ni、BTi3 等 3 种钎料。
2、结果与讨论
2.1 钎料的选定
对采购的 Ag-Cu-Ti、Ti-Zr-Cu-Ni 和 BTi3 等 3 种钎料进行了差热分析，差热分析结果见表 2。
表 2 钎料差热分析结果
| 钎料 | 固相线 /℃ | 液相线 /℃ |
| Ag28Cu1.5Ti | 776 | 788 |
| Ti-Zr-Cu-Ni | 842 | 871 |
| BTi3 | 837 | 843 |

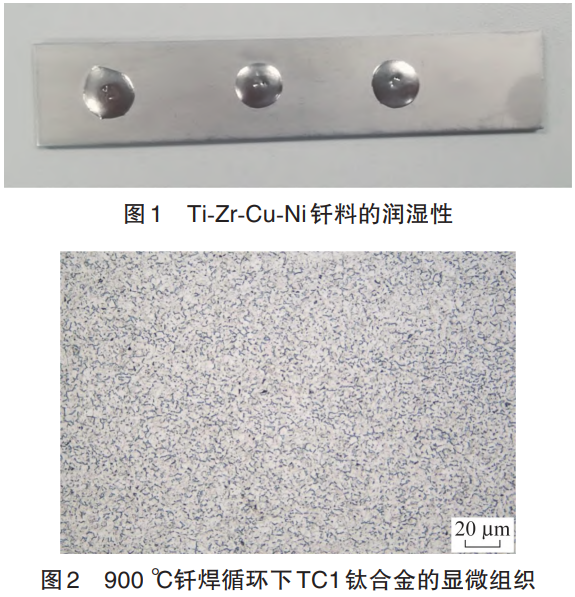

根据差热分析结果及钎焊温度设置原则，Ti-Zr-Cu-Ni 钎料的钎焊温度接近 900℃，因此在 900℃的条件下，对 Ti-Zr-Cu-Ni 钎料开展润湿性试验，试验结果如图 1 所示。Ti-Zr-Cu-Ni 钎料在 900℃的钎焊温度下呈光亮球状形态，几乎无铺展现象，表明钎料在此钎焊温度下的流动性较差，而钎料的流动性不足会使后续钎料对钎缝的填充产生不利的影响。若要改善钎料的铺展性能，则需进一步提升钎焊温度，根据材料手册，TC1 材料组织转变温度为 920~930℃，当温度达到此区间时，其基体组织会发生转变。实际上，在钎焊温度为 900℃时，TC1 钛合金已经出现了组织转变的情况，如图 2 所示，故 Ti-Zr-Cu-Ni 钎料不适用于TC1钛合金的钎焊。本文后续不再开展该钎料的研究，重点研究 Ag-Cu-Ti 和 BTi3 钎料 2 种钎料。
2.2 钎料的润湿性和填隙性
2.2.1 Ag-Cu-Ti 钎料的润湿性和填隙性

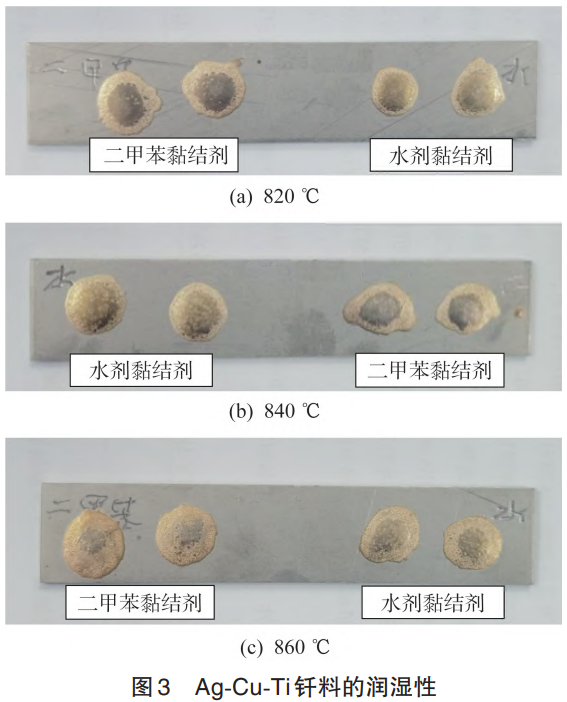

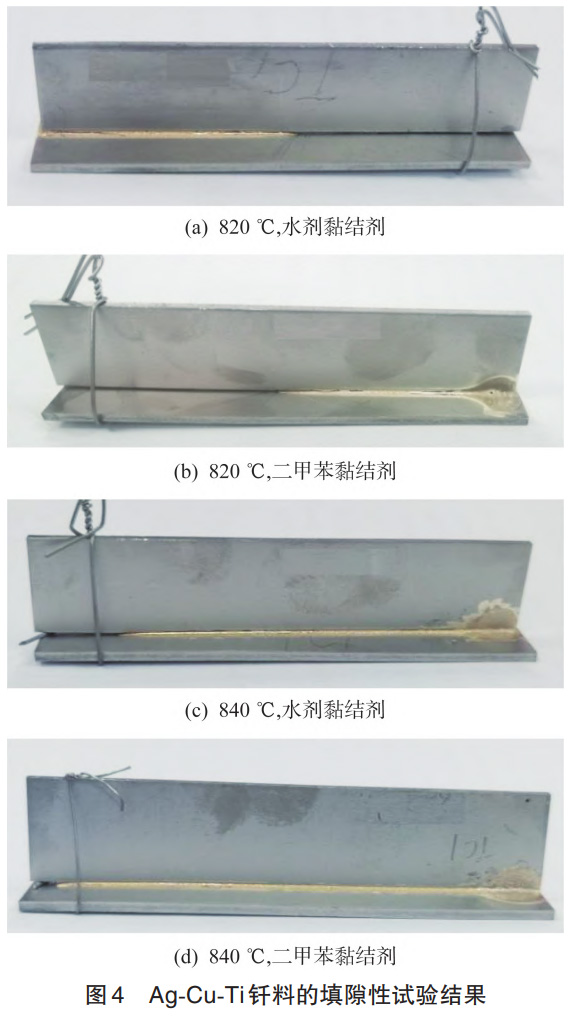

根据差热分析结果，对 Ag-Cu-Ti 钎料分别在 820℃×15min、840℃×15min、860℃×15min 三组参数条件下对TC1钛合金试片进行了钎料润湿铺展试验，试验过程中分别采用了水剂黏接剂和二甲苯黏接剂对钎料进行调制，结果如图 3 所示。由图 3 可知，在上述 3 组参数下，Ag-Cu-Ti 钎料均表现出良好的润湿性；且在相同参数下，使用二甲苯黏结剂调制的钎料，其润湿性和铺展性显著优于水剂黏结剂调制的钎料。但鉴于 860℃的钎焊温度接近TC1钛合金材料的组织转变温度，所以选取 820℃×15min、840℃×15min 两组参数进行进一步的填隙性试验，确定 Ag-Cu-Ti 钎料的最佳钎焊规范，填隙性试验结果如图 4 所示。由图 4 可知，840℃×15min 时，钎料的填隙性最佳，填充长度达 116mm。
2.2.2 BTi3 钎料的润湿性和填隙性

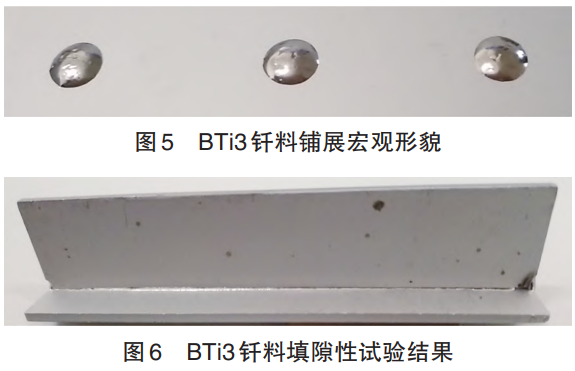

对于 BTi3 钎料，采用二甲苯黏结剂对其进行调制，在 860℃×15min 的工艺参数下，开展润湿铺展试验，结果如图 5 所示。由图 5 可知，钎料展现出良好的润湿性，表面呈金属光泽。
在上述钎焊参数下对于 BTi3 钎料进行填隙性试验，其结果如图 6 所示。由图 6 可知，BTi3 钎料在该钎焊参数下展现出良好的填充效果，填充长度达 115mm。
综上所述，为保障TC1钛合金真空钎焊过程中钎料良好的铺展性和填隙性，进而保证钎焊质量，对于 Ag-Cu-Ti 钎料，推荐使用二甲苯黏结剂进行调制，钎焊规范为 840℃×15min；而对于 BTi3 钎料，推荐钎焊规范为 860℃×15min。
2.3 钎缝的性能测试
2.3.1 钎缝的剪切强度
因为钛合金属于特殊焊接材料，其表面对氧化反应具有较高的敏感性，为确保焊接质量，在焊接前需进行酸洗处理，为确定酸洗后焊接的时间控制，对比了酸洗后不同时间对钎焊缝的剪切强度。

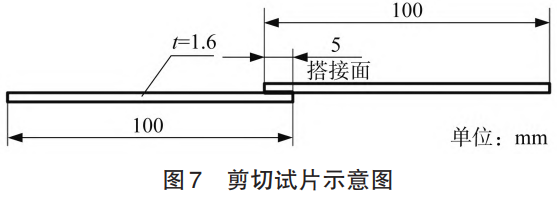

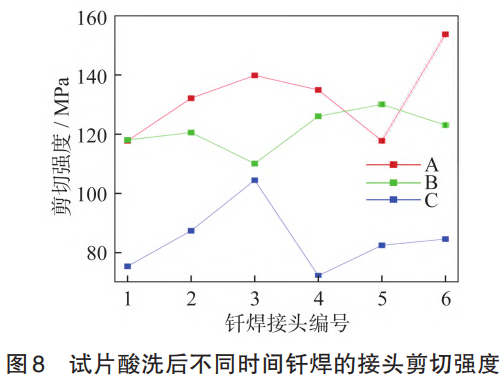

采用规格为 100mm×20mm 的TC1板材制备剪切强度测试试片，搭接示意图如图 7 所示，试验选用 Ag-Cu-Ti 钎料进行钎焊，钎焊温度为 840℃，保温时间 15min。剪切强度测试结果如图 8 所示，其中 A 组试片为酸洗后 24h 钎焊，B 组试片为酸洗后 96h 钎焊，C 组试片为酸洗后 140h 钎焊，每组试片均加工 6 个钎焊接头，所有试片钎焊后均进行了 600℃×2~3h 的退火处理，经剪切强度测试断裂部位均在钎缝处。由图 8 可知，随着酸洗后时间的增加，试片剪切强度整体呈下降趋势，且酸洗后 140h 钎焊的接头强度明显低于酸洗后 24h 和 96h 钎焊的试片，基于此，为保证钎焊接头强度，TC1 钛合金钎焊的酸洗后钎焊时间应尽量控制在 96h 内。
2.3.2 钎缝耐腐蚀性能
由于某些钛合金零件的服役环境，需要长期暴露在潮湿的环境中，本研究对 2 种适配性较好的钎料所形成的钎缝进行耐腐蚀性能测试。
依据 GB/T 10125-2021 要求对 Ag-Cu-Ti 钎料钎焊 + 退火后的 2 个 T 型接头钎焊缝开展了时长为 96h 的中性盐雾腐蚀试验，试验结束后，试片置于常温环境下放置 48h 进行后续观察，结果显示 2 个接头的焊缝处钎料均出现严重腐蚀的现象，且伴随白色和绿色腐蚀物产生，如图 9 所示。

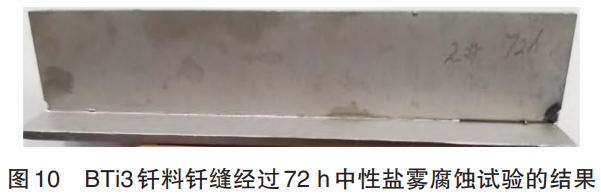

依据 GB/T 10125-2021 要求对 BTi3 钎料钎焊 + 退火 (先真空钎焊循环再退火处理) 后的 T 型接头钎焊缝开展了时长为 48、72、96、120、144h 的中性盐雾腐蚀试验，试验结束后，试片置于常温环境下放置 48h 后观察，结果显示，所有试片钎焊缝处均未出现腐蚀现象及腐蚀物，其中经过 72h 中性盐雾腐蚀试验的结果如图 10 所示。
综上所述，Ag-Cu-Ti 钎料形成的钎缝耐盐雾腐蚀性能较差，难以满足三防要求；BTi3 钎料形成的钎缝耐盐雾腐蚀性能较好，可满足抗盐雾腐蚀性能三防要求。
2.4 热循环处理对TC1钛合金基材的影响
为研究钎焊循环对TC1钛合金材料性能和组织的影响规律，设计了对比试验，分别对供应态、钎焊后及钎焊 + 退火后TC1试片开展了室温抗拉强度试验，并对钎焊 + 退火后试片进行金相剖切分析。
2.4.1 对基材强度的影响
为明确钎焊循环对基材强度的影响机制，将TC1试片在 2 种钎料的钎焊循环参数下进行了热循环及后续退火处理，在此基础上分别将供应态、钎焊循环态、钎焊循环 + 退火态处理的TC1试片作为 3 组测试对象进行了剪切强度测试，结果见表 3。由表 3 可知，经历了钎焊循环及钎焊循环 + 退火处理后试片的剪切强度与供应态剪切强度无明显差别，结果表明热循环处理对TC1强度基本无不良影响。
表 3TC1试片室温拉伸剪切强度对比 单位：MPa
| 组别 | 试片 1 | 试片 2 | 试片 3 | 平均值 |
| 供应态 | 805.4 | 798.4 | 796.0 | 800.0 |
| 钎焊循环 (840℃×15min) | 777.5 | 791.5 | 783.2 | 784.1 |
| 钎焊循环 (860℃×15min) | 770.8 | 790.8 | 793.5 | 785.0 |
| 钎焊循环 + 退火 (840℃×15min) | 778.7 | 789.7 | 787.9 | 785.4 |
| 钎焊循环 + 退火 (860℃×15min) | 800.6 | 772.2 | 776.8 | 783.2 |
2.4.2 对基材组织的影响

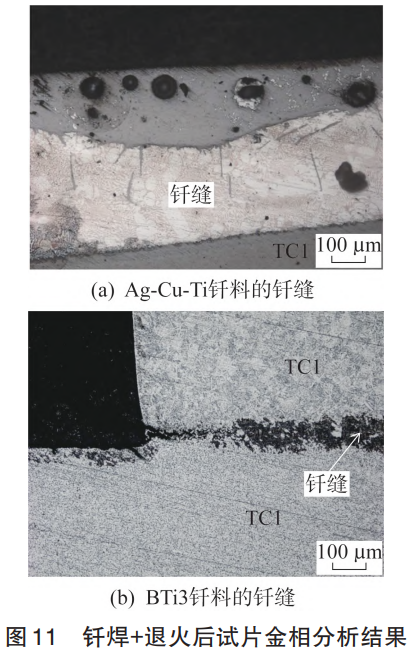

为确定在该钎焊状态下，两种钎料对TC1钛合金组织的影响机制，对钎焊 + 退火的试片进行了金相剖切，如图 11 所示。
结果表明，2 种钎料钎焊循环 + 退火态的基体组织均保持正常状态，未见过热现象产生，且对基体均未出现溶蚀现象。
3、结论
本课题围绕TC1钛合金真空钎焊技术展开研究，探究了钎料的选定、钎焊循环参数、酸洗时间控制、钎缝性能测试及热循环处理对基材性能影响规律的研究，得到结论如下：
(1) 在TC1钛合金的真空钎焊工艺中，为保证钎料良好的铺展性和填隙性进而保证钎焊质量，选用 Ag-Cu-Ti 钎料时推荐使用二甲苯黏结剂进行调制，钎焊规范为 840℃×15min；而对于 BTi3 钎料，推荐钎焊规范为 860℃×15min；Ti-Zr-Cu-Ni 钎料不适用于该钎焊作业。
(2) 在TC1钛合金的真空钎焊工艺中，随着焊前酸洗后时间的增加，试片剪切强度呈下降趋势，为保证钎焊接头强度，TC1 钛合金钎焊的酸洗后钎焊时间应控制在 96h 内。
(3) Ag-Cu-Ti 钎料形成的钎缝耐盐雾腐蚀性能较差，难以满足三防要求；BTi3 钎料形成的钎缝耐盐雾腐蚀性能较好，可满足抗盐雾腐蚀性能三防要求。
(4) 热循环处理对TC1钛合金基材强度和显微组织基本无显著影响。
参考文献
[1] 符成学，雷晓伟，贾小飞，等。钛合金激光增材制造技术研究与应用进展 [J]. 焊管，2023, 46 (8):11-18.
[2] 高铁军，刘小军，于鲲，等。超声振动对TC1钛合金板材拉伸性能的影响 [J]. 稀有金属材料与工程，2019, 48 (1):286-292.
[3] 宴杰，张迪，张维维，等.TC1钛合金焊接工艺的应用研究 [J]. 焊接技术，2024, 53 (2):91-95.
[4] 刘阳，张贵锋，王士元。钛合金与不锈钢异种金属钎焊的研究进展 [J]. 焊管，2019, 42 (3):1-7.
[5] 张松岳。激光织构化 TC4 钛合金摩擦磨损性能研究 [D]. 大连：大连海事大学，2023.
[6] 黄瑞生，方乃文，武鹏博，等。厚壁钛合金熔化焊接技术研究现状 [J]. 电焊机，2022, 52 (6):10-24.
[7] 李海山，罗大新，王彦语，等. TC4 钛合金液冷板与结构件真空钎焊的工艺研究 [J]. 黑龙江科技大学学报，2023, 33 (1):71-75.
[8] 刘茂。中间层对碳材料与钛合金钎焊组织和性能的研究 [D]. 湘潭：湘潭大学，2022.
[9] 奚运涛，刘星辰，黄晓江，等。钛合金材料在石油工业中的应用及其抗腐蚀性能研究 [J]. 焊管，2023, 46 (11):1-8.
[10] 李悦，王建峰，马龙飞，等。保温时间对钛合金板翅式换热器真空钎焊过程温度场及残余应力的影响 [J]. 焊接学报，2024, 45 (2):33-40.
（注，原文标题：真空钎焊工艺对TC1钛合金焊缝性能的影响）
