引言
化工管道作为化工装置中连接各设备单元的重要纽带，其材料选择直接关系到整个系统的安全性、可靠性和经济性，在复杂多变的化工工况下，不同材料会表现出截然不同的适用性能，错误的材料选择可能导致设备失效、安全事故甚至重大经济损失 [1]。近年来，随着化工工艺条件日益苛刻、环保要求不断提高，传统经验型材料选择方法已难以满足现代化工设计需求。国内外研究表明，科学系统的材料选用方法对延长设备使用寿命、降低维护成本具有显著作用 [2]。文章旨在构建化工管道材料选用的系统化评估体系，从材料分类特性入手，深入分析影响材料选用的关键因素，提出基于工艺参数、材料性能和经济性的综合评估方法，建立规范化的材料选用决策流程，并针对特殊工况提出有针对性的选材策略，为化工设计工作提供理论支持和实践指导。
1、化工管道材料的分类与特性
1.1 金属管道材料
金属管道材料在化工行业应用最为广泛，主要包括碳钢、不锈钢、合金钢和有色金属等。碳钢管道价格相对低廉，机械强度高，适用于输送非腐蚀性介质；不锈钢管道耐蚀性优良，可在强腐蚀环境中使用，尤其适合食品和医药工业；合金钢管道经过添加镍、铬、钼等元素，提高了耐高温、耐腐蚀和抗氧化性能；有色金属如铜、铝、钛等制成的管道则在特殊环境下发挥重要作用 [3]。金属管道材料普遍具有强度高、韧性好、导热性能优异等特点，但在强酸强碱环境下易腐蚀，且重量较大，安装维护成本高，不同种类金属管道材料的选择需综合考虑输送介质性质、工作压力、温度环境和使用寿命等因素，来达到最佳使用效果和经济效益。
1.2 非金属管道材料
非金属管道材料近年来在化工领域的应用也日益广泛，主要包括塑料、玻璃钢、陶瓷和橡胶等材质。塑料管道如聚氯乙烯、聚乙烯和聚丙烯等重量轻、耐腐蚀、安装简便，特别适合输送强酸强碱等腐蚀性介质；玻璃钢管道结合了玻璃纤维和树脂的优点，具有较高的强度和优异的耐腐蚀性能；陶瓷管道耐高温、耐酸碱性能突出，适用于特殊工况环境；橡胶管道则因其柔韧性和密封性好而在需要减震和防漏的场合得到应用 [4]。非金属管道材料普遍具有质轻、耐腐蚀、制造成本低的特点，但也存在耐高温性能较差、机械强度不如金属材料等缺点。在实际应用中，常根据输送介质的特性、工作条件和经济因素选择合适的非金属管道材料，有时还会采用金属与非金属复合结构，以充分发挥各类材料的优势。
2、管道材料选用的影响因素与评估方法
2.1 工艺参数评估
工艺参数评估是管道材料选用的基础环节，主要考察输送介质的特性和工艺运行条件对材料的要求。输送介质的特性包括化学成分、浓度、酸碱性、含氧量和杂质含量等，这些因素直接影响材料的腐蚀行为。工艺运行条件则涵盖温度、压力、流速和流态等参数，它们决定了材料的使用极限，见表 1。实际评估中，需建立工艺参数数据库，记录温度波动范围、压力变化规律和浓度周期性变化等数据，比如硫酸生产装置中，温度可能在 80~120℃波动，浓度在 98%~99.5% 变化，这就要求材料能够耐受较宽范围的工况条件 [5]。工艺参数评估还需考虑启停过程中的瞬态条件，以及可能的工艺异常情况，确保所选材料在整个工艺过程中都具有足够的安全裕度，避免因工艺条件变化而导致材料失效的风险。
表 1 不同工艺条件下对管道材料的参数范围
| 工艺条件 | 参数范围 |
| 温度 | 80 ~ 120 ℃ |
| 浓度 | 98% ~ 99.5% |
| 酸碱性 | pH 值范围 1 ~ 7 (酸性) 或 7 ~ 14 ( 碱性 ) |
| 压力 | 0.5 ~ 5 MPa |
| 含氧量 | 0% ~ 5% |
| 流速 | 1 ~ 5 m/s |
| 流态 | 稳定流动 / 脉动流动 |
2.2 材料性能评估
2.2.1 机械性能
管道材料的机械性能评估主要关注材料在承受载荷时的表现，包括抗拉强度、屈服强度、延伸率和硬度等基本参数：在化工管道设计中，需要根据内压计算壁厚，要求材料具有足够的强度和刚度；材料还应具备良好的塑性和韧性，来应对温度波动和外部冲击带来的应力变化，不同材料的机械性能差异显著，比如低碳钢的屈服强度在 235 MPa 左右，而奥氏体不锈钢的屈服强度则在 310 MPa 以上。机械性能评估还需考虑长期使用过程中的材料老化和疲劳效应，特别是在脉动载荷或周期性温度变化的工况下，材料的疲劳强度可能成为限制因素。现代评估方法通常采用有限元分析来模夤艿涝诟丛釉睾上碌挠αΨ植迹岷喜牧系挠α� - 应变曲线，准确评估材料在实际工况中的力学行为，确保管道系统具有足够的安全系数。
2.2.2 腐蚀性能
腐蚀性能是化工管道材料选择中最为关键的因素之一，直接关系到管道的使用寿命和系统安全性，腐蚀评估需要分析介质对材料的化学作用机理，预测可能发生的腐蚀类型和腐蚀速率。实际工程中常用腐蚀率表示材料耐腐蚀性能，如碳钢在 5% 硫酸溶液中的腐蚀率可达 5 mm/a 以上，而 316L 不锈钢则低于 0.1 mm/a, 见表 2。除均匀腐蚀外，还需警惕更危险的局部腐蚀形式，如点蚀、缝隙腐蚀和应力腐蚀开裂等。腐蚀性能评估通常采用浸泡试验、电化学测试和现场试片检测等方法，获取材料在特定介质中的腐蚀数据。现代腐蚀评估越来越依靠腐蚀数据库和预测模型，如美国国家标准与技术研究院开发的腐蚀数据库收录了上万种材料在各种介质中的腐蚀数据，为材料选择提供了科学依据，有效降低了因腐蚀导致的设备失效风险。
表 2 常见材料在不同腐蚀介质中的腐蚀率
| 材料 | 腐蚀介质 | 腐蚀率 /(mm/a) |
| 碳钢 | 5% 硫酸溶液 | 5 |
| 316L 不锈钢 | 5% 硫酸溶液 | 0.1 |
| 304 不锈钢 | 10% 盐酸溶液 | 2.5 |
| 哈氏合金 C-276 | 10% 盐酸溶液 | 0.05 |
| 钛合金 | 3% 氯化钠溶液 | 0.02 |
| 铝合金 | 1% 硫酸溶液 | 1.2 |
2.2.3 高温性能
高温性能评估主要考察材料在高温环境下的力学性能变化和结构稳定性。随着温度升高，材料强度通常会下降：316 不锈钢在室温下的屈服强度约 205 MPa,500℃时降至约 125 MPa;9Cr-1Mo 合金钢 (P91) 在室温下的屈服强度为 450 MPa,600℃时降至 225 MPa。高温环境可能导致材料蠕变、氧化和组织变化，影响其长期使用性能。评估需关注材料的热膨胀系数 (碳钢 12×10⁻⁶/℃, 不锈钢 16×10⁻⁶/℃) 和导热系数 (碳钢 43 W/m・K, 不锈钢 16 W/m・K) 等参数，这些因素直接影响着管道在温度波动下的应力状态。材料高温极限使用温度也是选材的重要指标：碳钢通常限制在 425℃以下，铬钼钢可用于 450~550℃, 奥氏体不锈钢适用于 650℃以下，而镍基合金可在 800℃以上环境中长期工作。对特殊高温工况，还需考虑材料与高温介质的相容性，防止高温腐蚀等特殊失效形式。
2.3 经济性评估
经济性评估是管道材料选用的重要考量因素，需从全生命周期成本角度进行分析，管道系统总成本包括初始材料采购和安装费用，以及后期维护、更换和因失效带来的生产损失等间接成本。不同材料的成本差异显著：碳钢价格为 5~8 元 /kg,316L 不锈钢约 35~45 元 /kg, 哈氏 C-276 合金达 300~400 元 /kg。耐腐蚀性能好的材料虽初始投资高，但维护费用低，更换周期长，在全生命周期内可能更经济，硫酸环境中碳钢管道使用寿命仅 2~3 a,316L 不锈钢可达 8~10 a, 哈氏合金可达 20~25 a。经济性评估通常采用净现值法或内部收益率法，将未来维护和更换成本折现到当前，与初始投资一起考虑，并经过敏感性分析评估材料价格波动、使用寿命变化等因素对总成本的影响。
3、管道材料选用的系统化方法与决策流程
3.1 材料选用原则
化工管道材料选用原则是指导材料决策的基本准则，体现了对安全、经济与技术的综合考量。安全可靠性原则要求所选材料必须满足工艺条件和安全标准，确保设计寿命内不发生材料失效导致的安全事故；技术适用性原则强调材料性能与使用环境的匹配，如强腐蚀环境优先考虑耐腐蚀材料，高温工况选择耐热材料；经济合理性原则要求在满足技术要求的前提下，追求全生命周期成本最优，而非仅考虑初始投资。标准化原则鼓励采用国家或行业标准推荐的材料，便于采购和质量控制。实用性原则关注材料的可加工性、可焊接性和维修便利性等实际因素，这些原则相互关联、相互制约，实际选材过程中需进行综合权衡，根据项目具体情况确定各原则的优先级和取舍方案。
3.2 材料选用决策流程

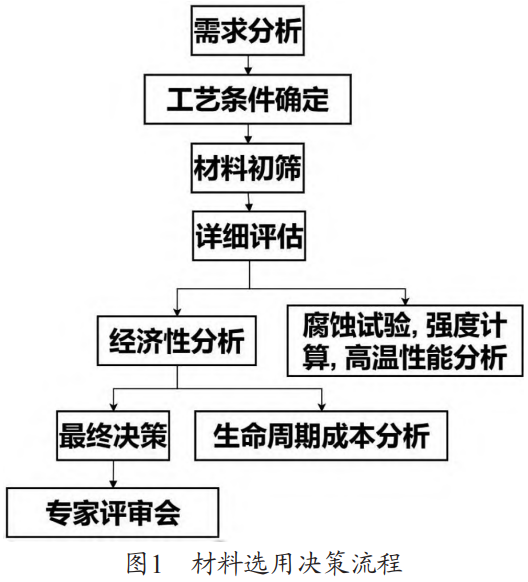

化工管道材料选用决策流程是一个从需求分析到最终确定的系统化过程，通常包括工艺条件确定、材料初筛、详细评估和最终决策四个主要阶段，如图 1。流程始于对工艺系统的深入分析，明确介质成分、浓度、温度、压力等关键参数，并评估工艺波动范围和极限工况。基于工艺条件，进行材料初步筛选，排除明显不适用的材料，形成候选材料清单，随后对候选材料进行详细性能评估，包括腐蚀试验、强度计算和高温性能分析等，综合考虑材料的技术适用性。对技术评估合格的材料再进行经济性分析，计算全生命周期成本，包括初始投资、维护费用和更换成本等。最终决策阶段需要综合各方面因素，必要时召开专家评审会，对重要或特殊管道做出集体决策。
3.3 特殊工况下的材料选用策略
特殊工况下的管道材料选用需针对极端条件制定专门解决方案。高温工况中，当温度超过 550℃时，需采用耐热合金钢或镍基合金替代普通碳钢和不锈钢。如某煤化工项目合成气管道在 650℃高温下，选用含镍 25%、铬 20% 的 800H 合金，有效解决了高温蠕变和氧化问题。强腐蚀环境中，宜采用特种合金、非金属材料或复合结构；典型案例是氯碱行业湿氯气管道采用衬四氟乙烯的钢管，既保证了耐腐蚀性，又维持了足够的机械强度。低温工况需重点关注材料的低温脆性，液化天然气管道通常选用 9% 镍钢或奥氏体不锈钢保持低温韧性。高压工况则要求材料具备极高强度和可靠性，超临界装置普遍采用 P91、P92 等高强度合金钢。复合工况可能需要定制化解决方案，如陶瓷复合材料或特种涂层，满足极端条件下的综合使用要求。
4、结论
本研究分析了化工管道材料的选择方法和决策过程，研究发现选材时要遵循安全性、适用性和经济性这三个基本原则，考虑到工艺要求、材料性能和成本因素，金属和非金属材料各有优势和不足，需要根据具体的工作条件来选择。全生命周期的成本分析表明，选对材料可以大大延长使用寿命，减少维修费用，提升系统的可靠性。未来的研究要重点关注新材料的使用和数字技术在选材决策中的应用，进一步提高化工管道系统的安全性和经济性。
参考文献
[1] 朱艳荣。化工设计过程中管道材料的选用研究 [J]. 中国科技期刊数据库 工业 A,2024 (3):61-64.
[2] 买涛。化工设计过程中管道材料的选用研究 [J]. 化工管理，2020 (4): 145-146.
[3] 李咏。化工设计过程中管道材料的选用研究 [J]. 石油石化物资采购，2023 (2): 50-52.
[4] 余苏苏。化工设计过程中管道材料材质的选用研究 [J]. 山东化工，2021, 50 (9): 169-170.
[5] 孙焰。化工设计中管道材料材质的选用分析 [J]. 中文科技期刊数据库 ( 全文版) 工程技术，2024 (6): 149-152.
（注，原文标题：化工设计过程中管道材料的选用研究）
